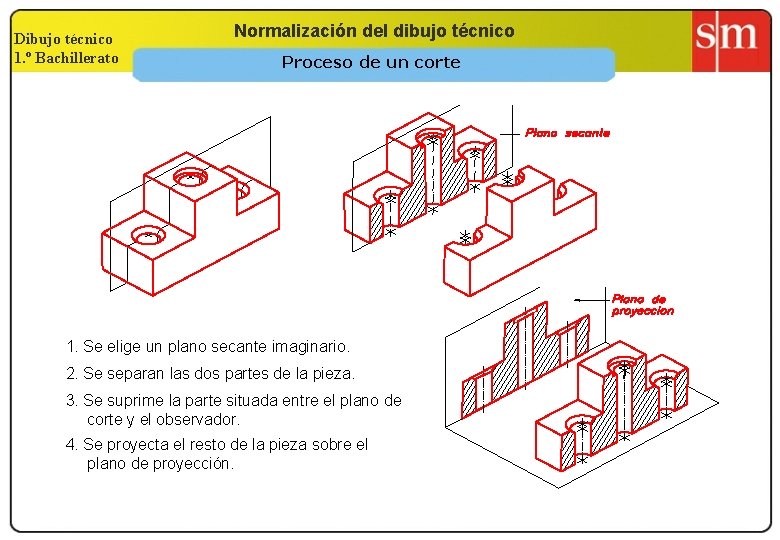

Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Proceso de un corte 1. Se elige un plano secante imaginario. 2. Se separan las dos partes de la pieza. 3. Se suprime la parte situada entre el plano de corte y el observador. 4. Se proyecta el resto de la pieza sobre el plano de proyección.
Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Identificación del plano de corte A A Cuando la localización del plano de corte es evidente, no es necesaria la indicación de su posición o su identificación. Cuando el plano o planos de corte no son evidentes, se identifica con una designación con letras mayúsculas, su posición se indica por medio de una línea tipo H y el sentido de observación con flechas.
Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Diferencia entre una sección y un corte Corte: representa la parte del objeto situada detrás del plano secante. Sección: representa la superficie de contacto entre la pieza y el plano secante.

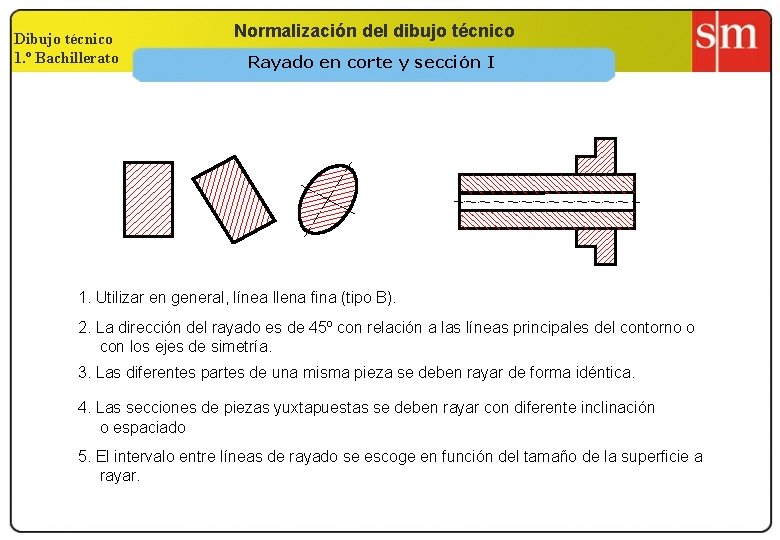

Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Rayado en corte y sección I 1. Utilizar en general, línea llena fina (tipo B). 2. La dirección del rayado es de 45º con relación a las líneas principales del contorno o con los ejes de simetría. 3. Las diferentes partes de una misma pieza se deben rayar de forma idéntica. 4. Las secciones de piezas yuxtapuestas se deben rayar con diferente inclinación o espaciado 5. El intervalo entre líneas de rayado se escoge en función del tamaño de la superficie a rayar.
Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Rayado en corte y sección II 6. En las superficies grandes, el rayado puede reducirse a una zona rayada que siga el interior del contorno. 7. En las secciones de una misma pieza cortada por planos paralelos y representadas conjuntamente, se utiliza el mismo rayado. 8. El rayado se interrumpirá en las inscripciones cuando no sea posible colocarlas fuera de la parte rayada. 9. Las superficies delgadas no se rayan, se ennegrecen.
Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Tipos de corte I Corte total Corte por planos paralelos Es el que se efectúa con un solo plano de corte. Es el que se efectúa mediante dos o más planos paralelos a los de proyección.
Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Tipos de corte II Corte por planos sucesivos Medio corte Los planos de corte no están dispuestos según direcciones ortogonales. La mitad de la vista se representa cortada y la otra mitad proyectada sin cortar.
Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Tipos de corte III Corte local Se realiza en una zona determinada de la pieza. Corte por planos concurrentes Los planos de corte concurren en el centro de la pieza y el que no es paralelo al plano de proyección se abate.
Dibujo técnico 1. º Bachillerato Normalización del dibujo técnico Tipos de corte IV Corte longitudinal de una forma de revolución Si tiene detalles regularmente repartidos y no situados en el plano de corte, se pueden llevar por rotación estos detalles al plano de corte sin que sea necesario hacer mención de ellos (si no se produce ambigüedad).
Normalización del dibujo técnico Dibujo técnico 1. º Bachillerato Tipos de secciones Línea tipo B Línea tipo A Sección abatida y desplazada Si el eje coincide con la traza del plano, no es necesario identificar los planos Sección abatida y desplazada Si las secciones están lejos de la pieza, los planos deben estar identificados.
