SOMMAIRE REALITES DES ELEMENTS FILETES CARACTERISTIQUES D’UN FILETAGE DANS UN TROU DEBOUCHANT FILETAGE DANS UN TROU BORGNE DESSINER UN FILETAGE DESSINER UN TARAUDAGE REPRESENTER UNE VIS DANS UN TROU TARAUDE DESIGNATION NORMALISEE D’UN ELEMENT FILETE

REALITES DES ELEMENTS FILETES n FILETAGE n TARAUDAGE EMPLOI DU SYSTEME VIS-ECROU : ü ASSEMBLER (liaison encastrement) de manière démontable 2 pièces (Exemple : fixation roues de voiture. . . ) ü TRANSMETTRE UN MOUVEMENT (Transformer un mouvement de ROTATION en mouvement de TRANSLATION) (Exemple : vis d’étau. . . ). Retour sommaire

ØNominal CARACTERISTIQUES D’UN FILETAGE ç Tige Filetée [ Hélice à droite ] Pas ØNominal Filet Trou Taraudé è Pas Retour sommaire

FILETAGE DANS UN TROU DEBOUCHANT ØTige M 20 Fin du Filet Lg. Filetée Ecrou Ønominal D Øperçage d M 20 n Réalité Øfond filet d Ønominal D Normalisation VIS Chanfrein 45° n Retour sommaire

FILETAGE DANS UN TROU BORGNE Trou taraudé “borgne” Ønominal D Øperçage d Fin du filet M 20 Vis è Normalisation Réalité n Retour sommaire

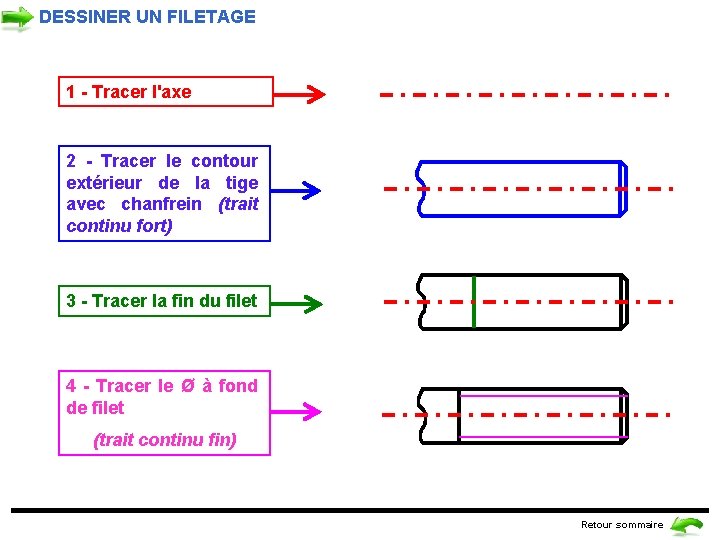

DESSINER UN FILETAGE 1 - Tracer l'axe 2 - Tracer le contour extérieur de la tige avec chanfrein (trait continu fort) 3 - Tracer la fin du filet 4 - Tracer le Ø à fond de filet (trait continu fin) Retour sommaire

DESSINER UN TROU TARAUDé 1 - Tracer l'axe 2 - Tracer le contour du perçage (trait continu fort) 3 - Hachurer la matière 4 - Tracer le Ø nominal (trait continu fin) + la fin du filet (trait continu fort) Retour sommaire

REPRESENTER UNE VIS DANS UN TROU TARAUDE Quelque soit la situation, dans les 3 cas présentés sur cette page, dans la zone commune au filetage et au taraudage, le tracé de la vis, l'emporte toujours sur celui du trou taraudé. n Vis + Trou Taraudé débouchant Trou taraudé Vis + Trou Taraudé borgne Vis Trou taraudé Retour sommaire

DESIGNATION NORMALISEE D’UN ELEMENT FILETE Bon nombre d’éléments filetés, sont des éléments standards du commerce (vis, écrous…) Pour les identifier, il est nécessaire de connaître la désignation normalisée de chaque élément. Cette codification est utile par exemple, lors d’une commande auprès d’un fournisseur. Sur le site vous trouverez des liens vers la documentation sur la désignation normalisée des éléments standards. Suivez les exemples de désignation Retour sommaire

LE FILETAGE Un Filetage est une rainure hélicoïdale creusée sur, ou dans, un cylindre plein, ou creux. • Quand le filetage est réalisé à l’extérieur d’un cylindre plein (arbre), on parle d’une Tige Filetée (vis); • Quand le filetage est réalisé à l’intérieur d’un cylindre creux (perçage), on parle d’un Trou taraudé (écrou). Pour qu’il y ait montage de la vis dans l’écrou, il faut que les deux éléments aient les mêmes caractéristiques (Ønominal, pas, profil, sens de l’hélice) Retour

LE Ø FOND DE FILET Tige filetée (Vis) Trou Taraudé Ø fond de filet § • • Pour la Vis : (Ø à fond de filet = 0, 8 x Ø nominal ) En trait continu fin sur la vue longitudinale ; En 3/4 de cercle en trait continu fin sur la vue en bout. § • • Pour le Trou Taraudé : (Ø perçage = 0, 8 x Ø nominal ) En trait continu fort en vue longitudinale en coupe En un cercle en trait continu fort en vue en bout. Retour

LE Ø NOMINAL Le diamètre nominal est le plus grand diamètre. Il est commun à la vis et l’écrou. • Pour la Vis : C’est le diamètre mesuré au sommet des filets. • Pour l’Ecrou : C’est le diamètre à fond de filet. Ce diamètre est supérieur au diamètre de perçage. Sur un plan, les dimensions sont les suivantes : è è Vis : Øfond de filet = 0, 8 x Ønominal Ecrou : Øperçage = 0, 8 x Ønominal Suite

LE Ø NOMINAL Le diamètre Nominal est représenté : § Pour • • En trait continu fort sur la vue longitudinale ; En un cercle en trait continu fort sur la vue en bout. § Pour • • la Vis : le Trou Taraudé : En trait continu fin en vue longitudinale en coupe; En 3/4 de cercle en trait continu fin en vue en bout. Lorsque ces arêtes sont cachées, on les représente en traits discontinus fins. Précédente Retour

LE PAS C’est la distance entre deux sommets consécutifs du filet. Pour chaque diamètre Nominal, la norme définit : Un Pas Usuel ou Gros (boulonnerie du commerce) Un Pas Fin (tubes minces, appareils de mesures. . . ) Retour

LE FILET ET SON PROFIL C’est la partie pleine restante entre deux creux consécutifs . Différents types de profils de filet : è è è Profil Métrique I. S. O Symbole = M suivi du Ønominal (Utilsé dans la majorité des cas) Profil Trapézoïdal Symbole = Tr suivi du Ønominal (Vis de transmission subissant des efforts élevés) Profil Rond Symbole = Rd suivi du Ønominal (Résiste aux efforts élevés et aux chocs); Retour

LE SENS DE L’HELICE Correspond au sens d’enroulement du filet autour de la tige filetée. En tenant la tige filetée axe vertical, le sens de l’hélice est dit : § § à “Droite” si le filet monte vers la droite. Le vissage dans l’écrou est obtenu en faisant tourner la vis dans le sens des aiguilles d’une montre. à “Gauche” si le filet monte vers la gauche. Le vissage dans l’écrou est obtenu en faisant tourner la vis dans le sens inverse des aiguilles d’une montre. [ Hélice à droite ] Retour

CHANFREIN SUR FILETAGE Un chanfrein est réalisé à l’extrémité de la tige filetée. Valeur du chanfrein : 0, 1 x Ønominal à 45° Pour les pièces filetées vues en “Bout”, le chanfrein d’extrémité n’est pas représenté pour distinguer le ¾ de cercle en trait fin. Retour

LE PERCAGE Avant d’usiner un taraudage, il faut au préalable, réaliser un avant trou (perçage) avec un foret. On réalise ensuite à l’aide d’un taraudage Perçage Øperçage = 0, 8 x Ønominal Retour

LA FIN DU FILETAGE La fin du filet indique l’endroit où s’arrête le filetage sur la vis, ou le taraudage dans l’écrou. Ø Elle est représentée par un trait continu fort perpendiculaire à l’axe du cylindre quand le filet est visible. Ø Elle est représentée par un trait discontinu fin perpendiculaire à l’axe du cylindre quand le filet est caché. Retour

DESIGNATION NORMALISEE Tous les éléments standards du commerce possède une référence ou codification que l’on nomme “Désignation normalisée”. Pour identifier ou commander un élément standard du commerce il convient de connaître sa désignation. Prenons comme exemple une vis: Pour en écrire sa désignation, il faut connaître ou déterminer certains paramètres comme : - Son diamètre nominal - La forme de la tête - La longueur sous tête ou totale - La longueur filetée si besoin Une fois tous ces paramètres collectés, il suffit de consulter une documentation pour en extraire la désignation exacte. (Guide du dessinateur industriel pris comme documentation) Retour
