Diagramma di equilibrio delle leghe binarie del tipo

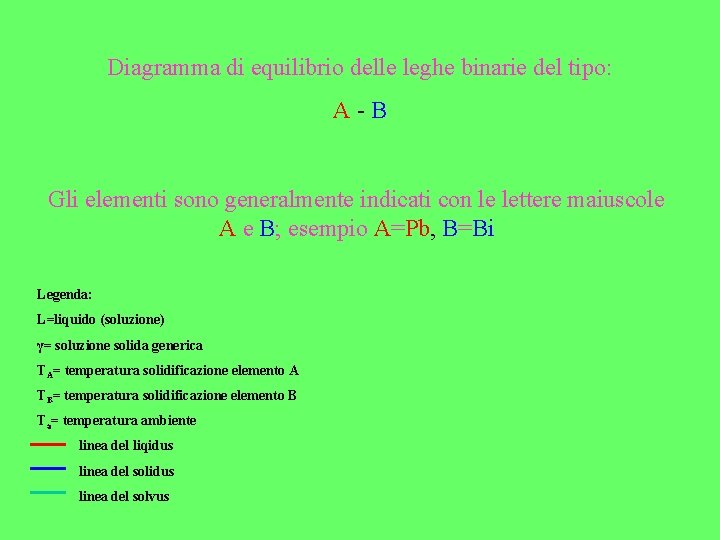

Diagramma di equilibrio delle leghe binarie del tipo: A-B Gli elementi sono generalmente indicati con le lettere maiuscole A e B; esempio A=Pb, B=Bi Legenda: L=liquido (soluzione) γ= soluzione solida generica TA= temperatura solidificazione elemento A TB= temperatura solidificazione elemento B Ta= temperatura ambiente linea del liqidus linea del solvus

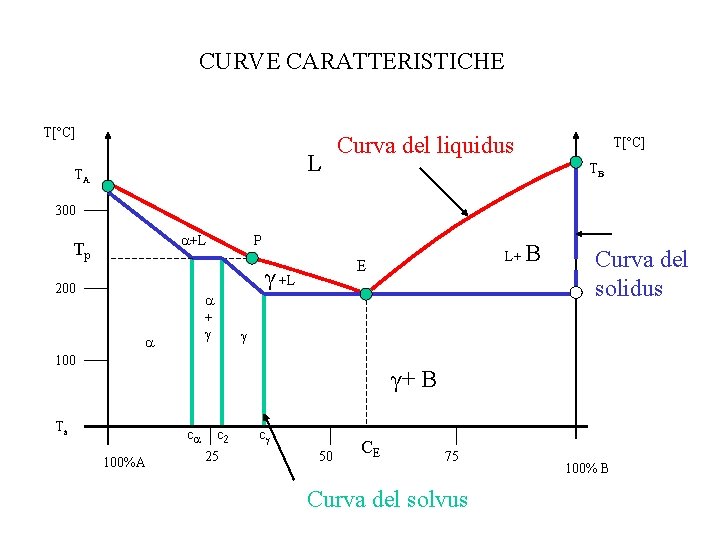

CURVE CARATTERISTICHE T[°C] L TA Curva del liquidus T[°C] TB 300 +L Tp P γ +L 200 + L+ E B Curva del solidus 100 γ+ B Ta c 100%A c 2 25 c 50 CE 75 Curva del solvus 100% B

DIAGRAMMA DELLE FASI T[°C] L TA Curva del liquidus T[°C] TB 300 +L Tp P γ +L 200 + L+ E B Curva del solidus 100 γ+ B Ta c 100%A c 2 25 c 50 CE 75 Curva del solvus 100% B

DIAGRAMMA DELLE STRUTTURE 0 T[°C] TA L 1 Curva del liquidus T[°C] TB 300 2 Tp +L P E γ +L 200 + TE γ+ E c 100%A B 100 Ta L+ c 2 25 c 50 E+B CE 75 Curva del solvus 100% B Curva del solidus

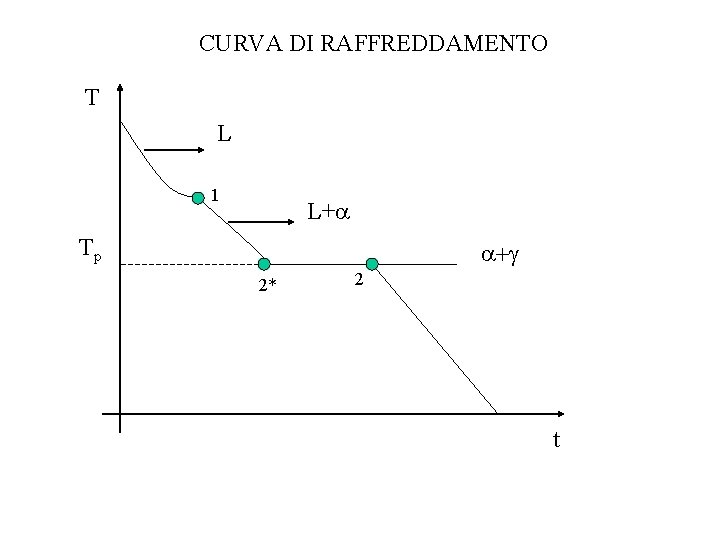

CURVA DI RAFFREDDAMENTO T L 1 L+ Tp + 2* 2 t

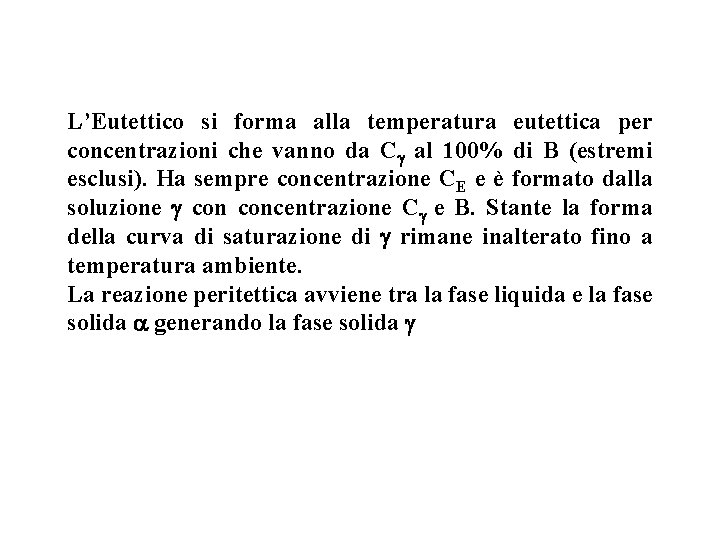

L’Eutettico si forma alla temperatura eutettica per concentrazioni che vanno da Cg al 100% di B (estremi esclusi). Ha sempre concentrazione CE e è formato dalla soluzione g concentrazione Cg e B. Stante la forma della curva di saturazione di g rimane inalterato fino a temperatura ambiente. La reazione peritettica avviene tra la fase liquida e la fase solida a generando la fase solida g

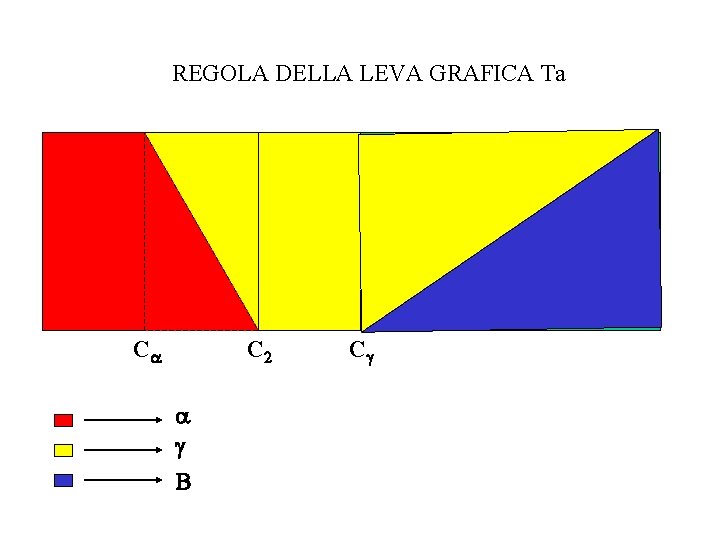

REGOLA DELLA LEVA GRAFICA Ta Ca C 2 a g B Cg

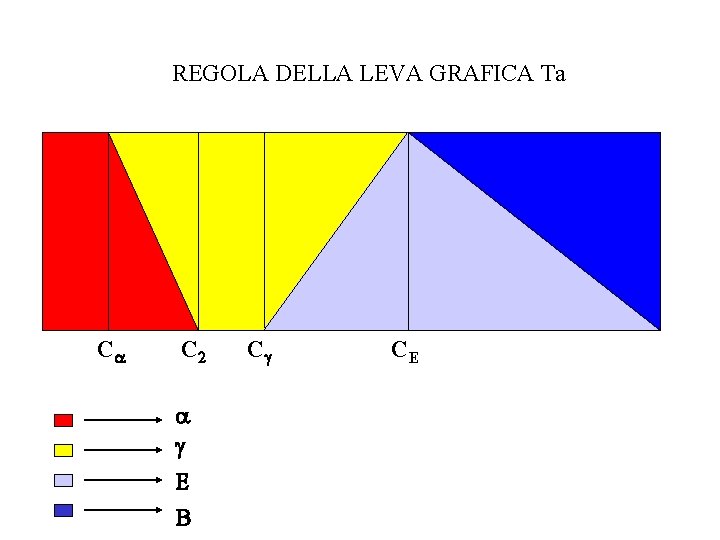

REGOLA DELLA LEVA GRAFICA Ta Ca C 2 a g E B Cg CE

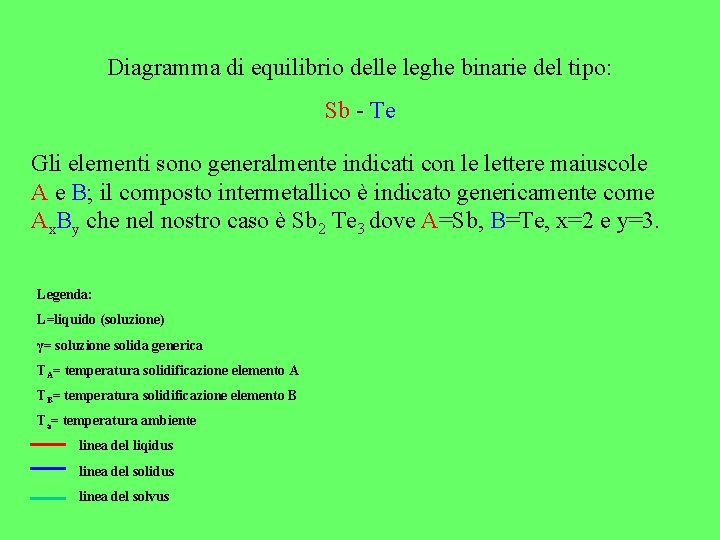

Diagramma di equilibrio delle leghe binarie del tipo: Sb - Te Gli elementi sono generalmente indicati con le lettere maiuscole A e B; il composto intermetallico è indicato genericamente come Ax. By che nel nostro caso è Sb 2 Te 3 dove A=Sb, B=Te, x=2 e y=3. Legenda: L=liquido (soluzione) γ= soluzione solida generica TA= temperatura solidificazione elemento A TB= temperatura solidificazione elemento B Ta= temperatura ambiente linea del liqidus linea del solvus

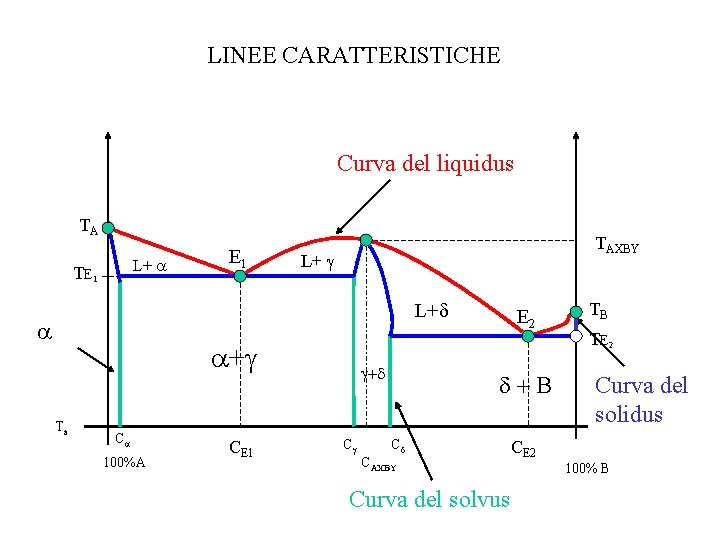

LINEE CARATTERISTICHE Curva del liquidus TA L+ TE 1 TAXBY L+ + Ta C 100%A CE 1 + C E 2 +B C CAXBY Curva del solvus TB TE 2 Curva del solidus CE 2 100% B

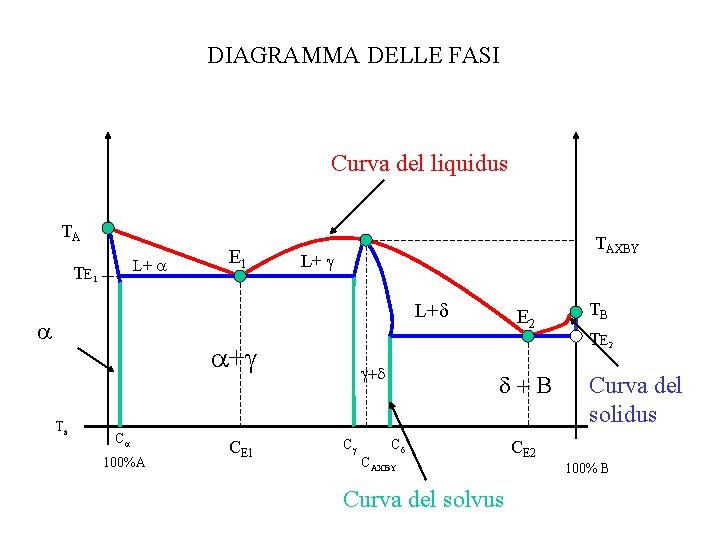

DIAGRAMMA DELLE FASI Curva del liquidus TA L+ TE 1 TAXBY L+ + Ta C 100%A CE 1 + C E 2 +B C CAXBY Curva del solvus TB TE 2 Curva del solidus CE 2 100% B

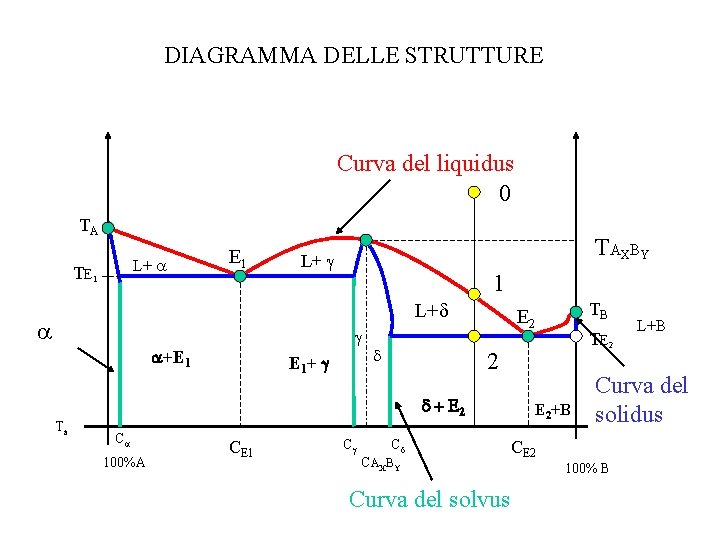

DIAGRAMMA DELLE STRUTTURE Curva del liquidus 0 TA L+ TE 1 T AX B Y L+ 1 L+ a+E 1 + g C 100%A CE 1 C TE 2 2 + E 2 Ta TB E 2 C CAXBY Curva del solvus E 2+B L+B Curva del solidus CE 2 100% B

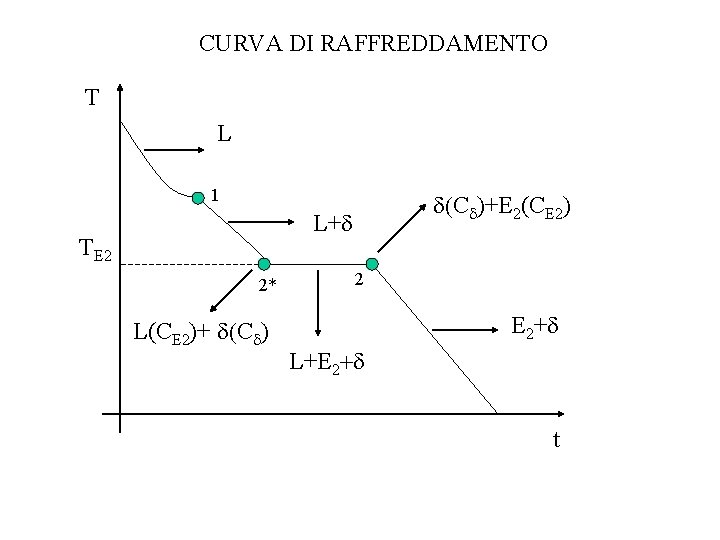

CURVA DI RAFFREDDAMENTO T L 1 (C )+E 2(CE 2) L+ TE 2 2* L(CE 2)+ (C ) 2 E 2+ L+E 2+ t

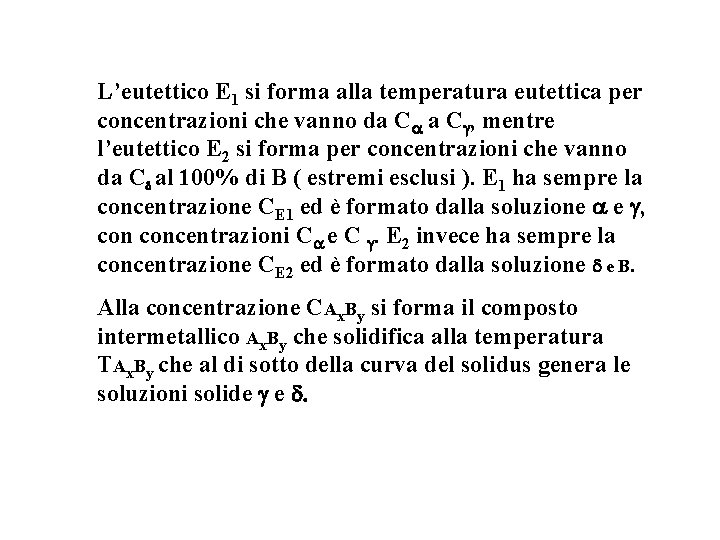

L’eutettico E 1 si forma alla temperatura eutettica per concentrazioni che vanno da Ca a Cg, mentre l’eutettico E 2 si forma per concentrazioni che vanno da C al 100% di B ( estremi esclusi ). E 1 ha sempre la concentrazione CE 1 ed è formato dalla soluzione a e g, concentrazioni Ca e C g. E 2 invece ha sempre la concentrazione CE 2 ed è formato dalla soluzione e B. Alla concentrazione CAx. By si forma il composto intermetallico Ax. By che solidifica alla temperatura TAx. By che al di sotto della curva del solidus genera le soluzioni solide g e .

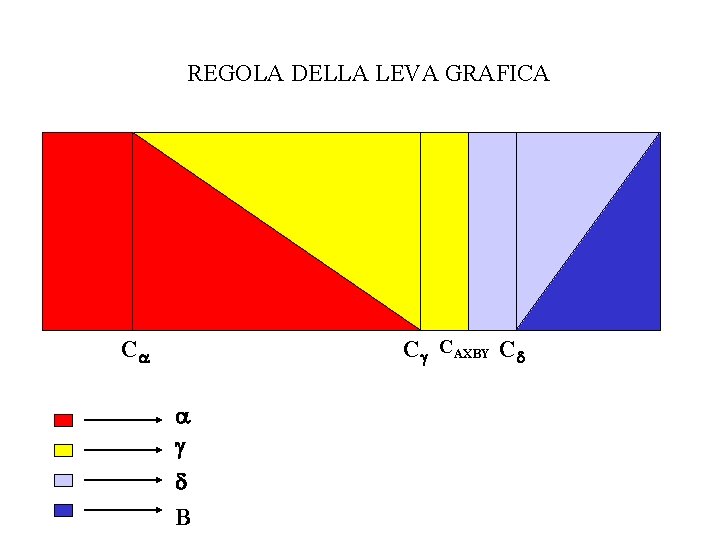

REGOLA DELLA LEVA GRAFICA Cg CAXBY C Ca a g B

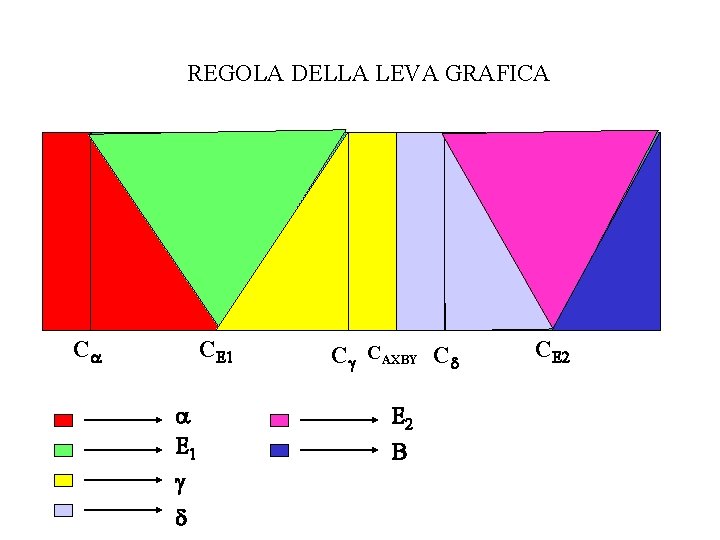

REGOLA DELLA LEVA GRAFICA Ca CE 1 a E 1 g Cg CAXBY C E 2 B CE 2
