Diagramas de Flujo Smbolo Significado Descripcin Inicio Fin

Diagramas de Flujo Símbolo Significado Descripción Inicio / Fin Indica el inicio o fin de un diagrama de flujo Entrada Se utiliza para la entrada desde teclado de datos Salida Proceso Si Decisión No Conector Se utiliza resultados para la salida de Se utiliza para operaciones, asignaciones, pasos o procesos en general Permite evaluar una condición y dependiendo del resultado se sigue por una de las ramas o caminos alternativos Conecta partes del diagrama de flujo MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 30

Estructuras de secuencia Las estructuras de secuencia también son conocidas como sentencias o proposiciones. Una sentencia o proposición es una unidad completa, ejecutable en sí misma. La ejecución de estas sentencias se realiza de manera secuencial, es decir, cada una a continuación de la anterior, empezando por la primera y terminando con la última. MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 31

Estructuras de secuencia ◦ C a+b ◦ Edad 18 ◦ Escribir( «Hola Mundo» ) Proposición Compuesta o bloque Es un conjunto de declaraciones y sentencias (proposiciones) agrupadas dentro de los delimitadores INICIO y FIN: 1. Inicio 2. X 5 3. Y 89 4. Fin MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 32

Estructuras de control Las estructuras de control, también conocidas como estructuras de decisión, controlan el flujo de ejecución de un programa. Permiten seleccionar la próxima proposición a ejecutarse dependiendo del valor de una condición (cierta o falsa). Para construir esta condición se usarán las expresiones lógicas o relacionales. MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 33

Estructuras de control Condicional Simple Se evalúa la condición, si la condición es cierta se realiza proposición, y si es falsa entonces no se realiza la proposición. Sintaxis: ◦ Si condición entonces proposición ◦ Finsi 1. Si (x = y) entonces Escribir ( «Las variables tienen el mismo valor» ) 2. Finsi MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 34

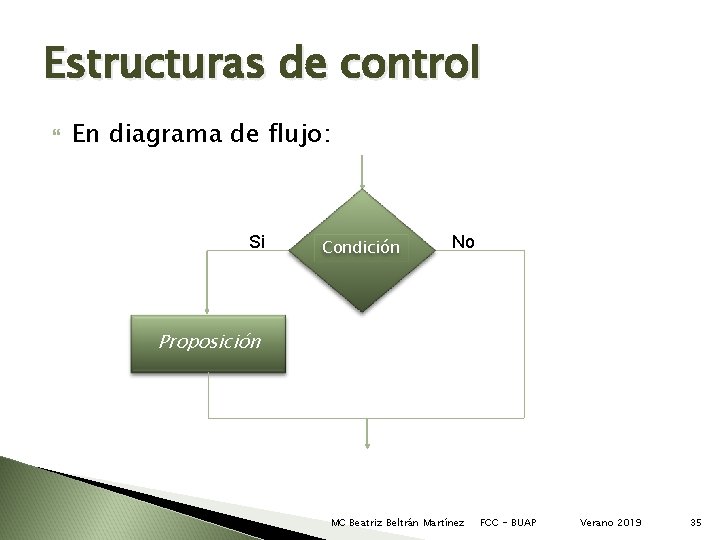

Estructuras de control En diagrama de flujo: Si Condición No Proposición MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 35

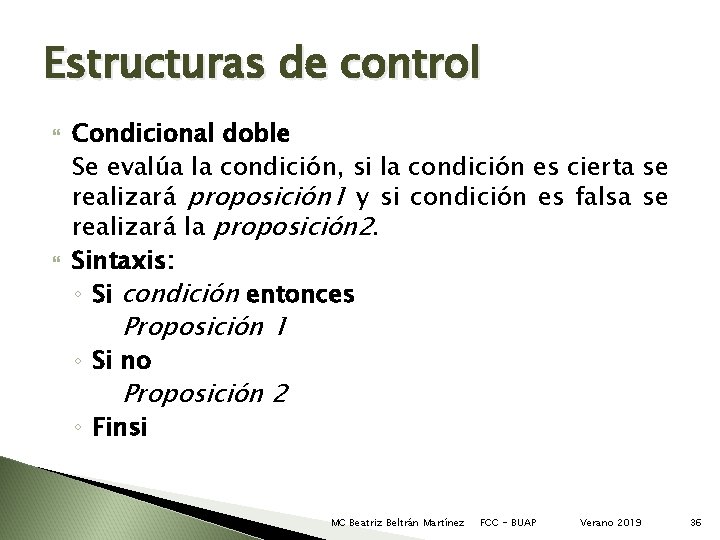

Estructuras de control Condicional doble Se evalúa la condición, si la condición es cierta se realizará proposición 1 y si condición es falsa se realizará la proposición 2. Sintaxis: ◦ Si condición entonces Proposición 1 ◦ Si no Proposición 2 ◦ Finsi MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 36

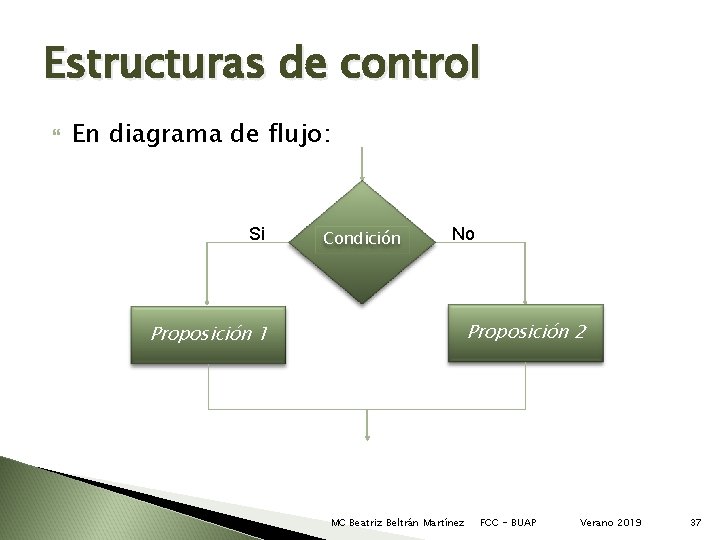

Estructuras de control En diagrama de flujo: Si Condición No Proposición 2 Proposición 1 MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 37

Estructuras de control Si (x = y) entonces Escribir ( «Las variables tienen el mismo valor» ) 2. Si no Escribir ( «La variable tienen un valor distinto» ) 3. Finsi Condicional múltiple Permite realizar una bifurcación múltiple, ejecutando una entre varias partes del programa, según se cumpla una entre n condiciones. 1. MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 38

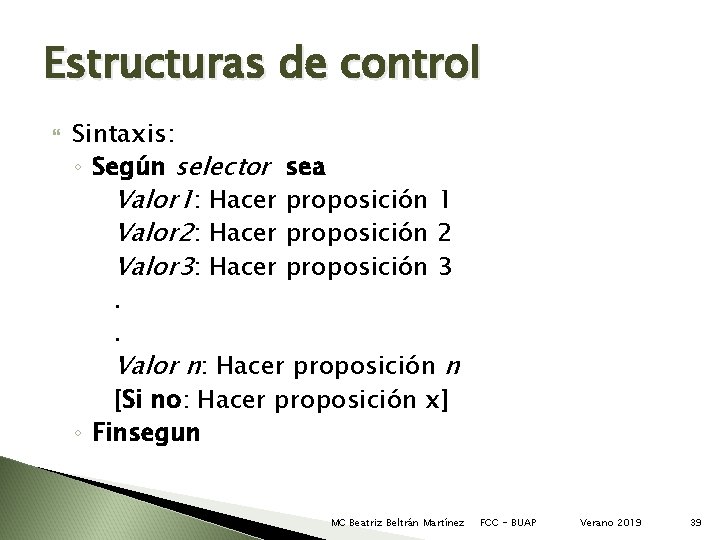

Estructuras de control Sintaxis: ◦ Según selector sea Valor 1: Hacer proposición 1 Valor 2: Hacer proposición 2 Valor 3: Hacer proposición 3. . Valor n: Hacer proposición n [Si no: Hacer proposición x] ◦ Finsegun MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 39

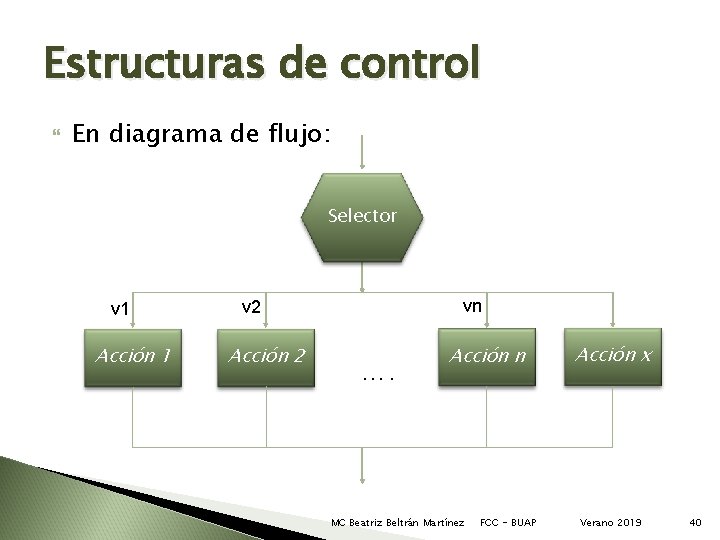

Estructuras de control En diagrama de flujo: Selector v 1 Acción 1 vn v 2 Acción 2 …. Acción n MC Beatriz Beltrán Martínez FCC - BUAP Acción x Verano 2019 40

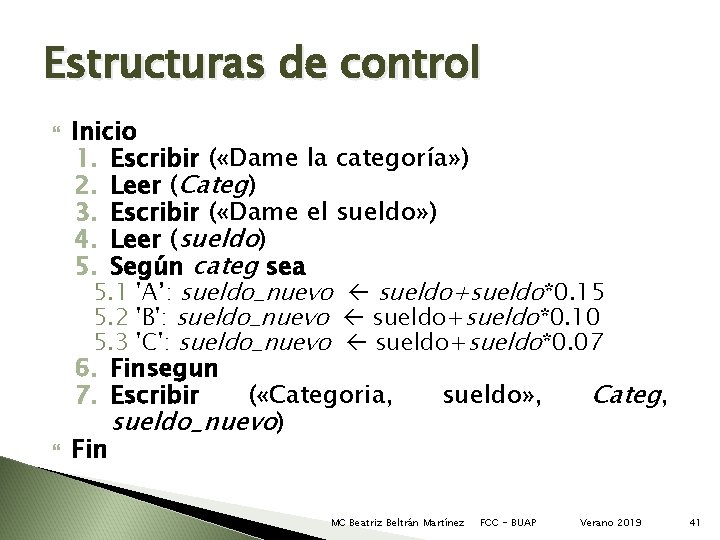

Estructuras de control Inicio 1. Escribir ( «Dame la categoría» ) 2. Leer (Categ) 3. Escribir ( «Dame el sueldo» ) 4. Leer (sueldo) 5. Según categ sea 5. 1 'A’: sueldo_nuevo sueldo+sueldo*0. 15 5. 2 'B': sueldo_nuevo sueldo+sueldo*0. 10 5. 3 'C': sueldo_nuevo sueldo+sueldo*0. 07 6. Finsegun 7. Escribir ( «Categoria, sueldo» , Categ, sueldo_nuevo) Fin MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 41

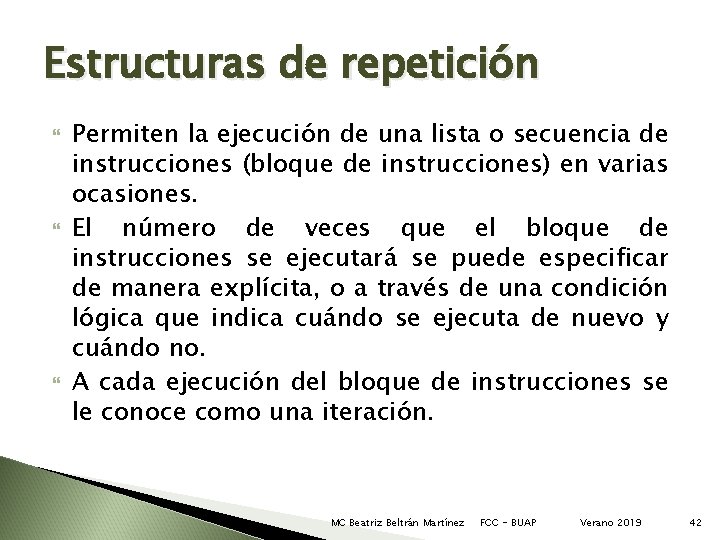

Estructuras de repetición Permiten la ejecución de una lista o secuencia de instrucciones (bloque de instrucciones) en varias ocasiones. El número de veces que el bloque de instrucciones se ejecutará se puede especificar de manera explícita, o a través de una condición lógica que indica cuándo se ejecuta de nuevo y cuándo no. A cada ejecución del bloque de instrucciones se le conoce como una iteración. MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 42

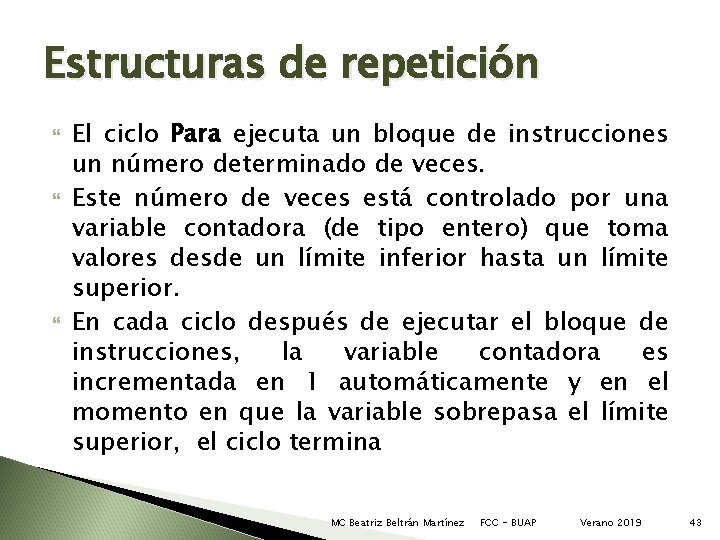

Estructuras de repetición El ciclo Para ejecuta un bloque de instrucciones un número determinado de veces. Este número de veces está controlado por una variable contadora (de tipo entero) que toma valores desde un límite inferior hasta un límite superior. En cada ciclo después de ejecutar el bloque de instrucciones, la variable contadora es incrementada en 1 automáticamente y en el momento en que la variable sobrepasa el límite superior, el ciclo termina MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 43

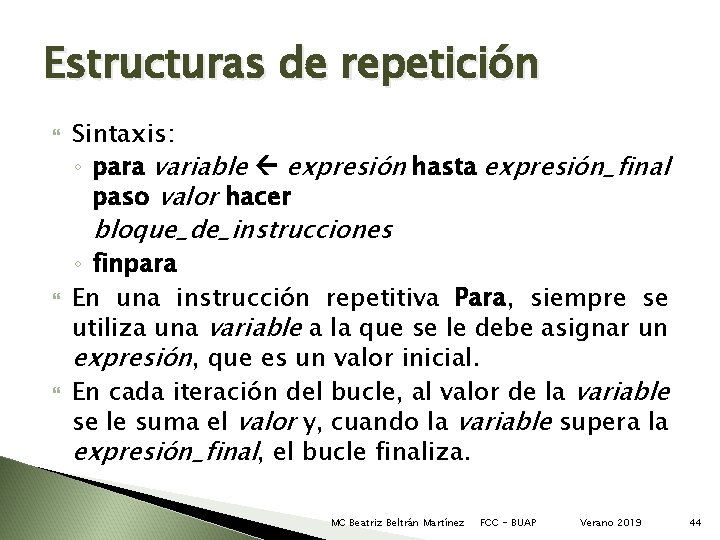

Estructuras de repetición Sintaxis: ◦ para variable expresión hasta expresión_final paso valor hacer bloque_de_instrucciones ◦ finpara En una instrucción repetitiva Para, siempre se utiliza una variable a la que se le debe asignar un expresión, que es un valor inicial. En cada iteración del bucle, al valor de la variable se le suma el valor y, cuando la variable supera la expresión_final, el bucle finaliza. MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 44

Estructuras de repetición 1. 2. Inicio para contador 1 hasta 10 paso 1 hacer 2. 1 Escribir (contador) 3. 4. finpara Fin MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 45

Estructuras de repetición En diagrama de flujo: Variable Expresión si Variable <= expresión_final No Bloque variable + 1 MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 46

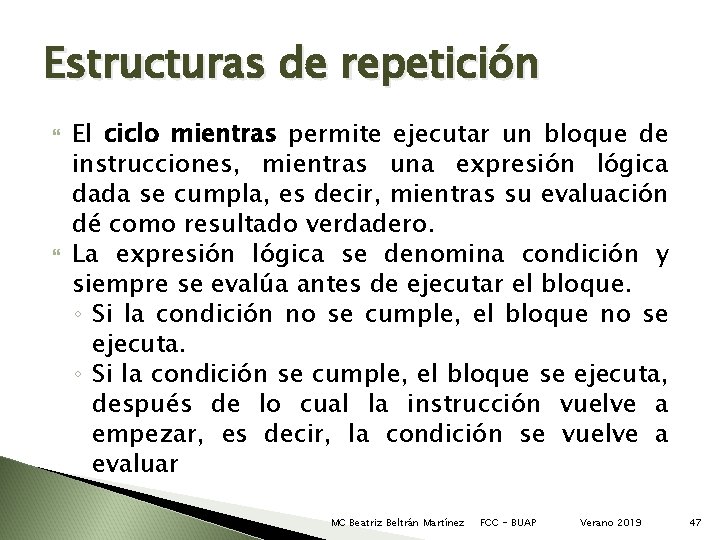

Estructuras de repetición El ciclo mientras permite ejecutar un bloque de instrucciones, mientras una expresión lógica dada se cumpla, es decir, mientras su evaluación dé como resultado verdadero. La expresión lógica se denomina condición y siempre se evalúa antes de ejecutar el bloque. ◦ Si la condición no se cumple, el bloque no se ejecuta. ◦ Si la condición se cumple, el bloque se ejecuta, después de lo cual la instrucción vuelve a empezar, es decir, la condición se vuelve a evaluar MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 47

Estructuras de repetición En el caso en que la condición evalúe la primera vez como falsa, el bloque de instrucciones no será ejecutado. Sintaxis: ◦ mientras (condición) hacer acciones ◦ finmientras MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 48

Estructuras de repetición 1. 2. 3. 4. 5. 6. Inicio Escribir ( «¿hay empleado (s/n)? » ) Leer (otro) Mientras (otro = ’s’) hacer 4. 1 4. 2 4. 3 4. 4 4. 5 4. 6 Escribir ( «Da nombre, horas trabajadas y cuota» ) Leer (nombre, hrstrab, cuotahr) sueldo hrstrab*cuotahr Escribir (nombre, sueldo) Escribir( «¿desea procesar otro empleado (s/n)? » ) Leer (otro) finmientras Fin MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 49

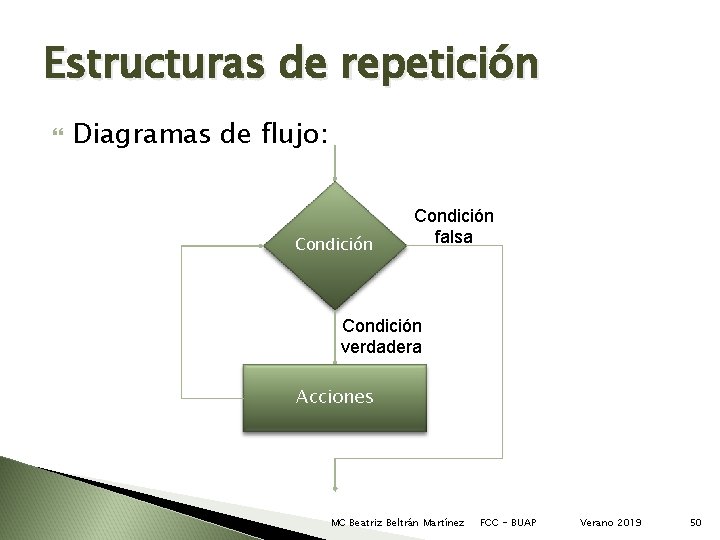

Estructuras de repetición Diagramas de flujo: Condición falsa Condición verdadera Acciones MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 50

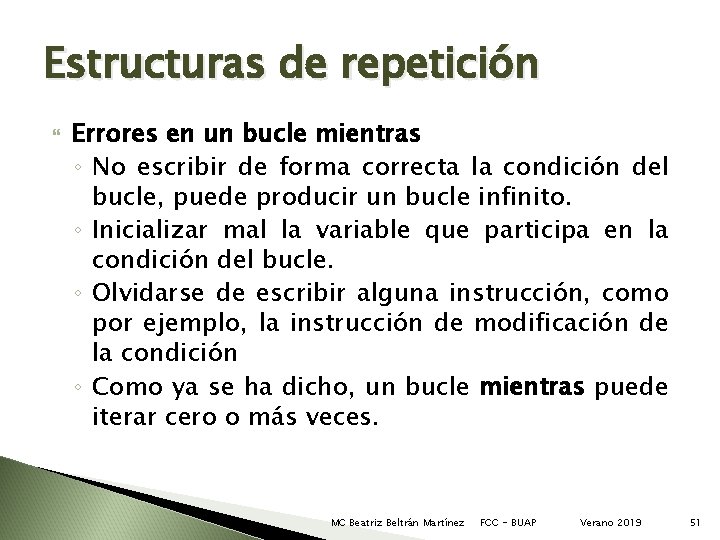

Estructuras de repetición Errores en un bucle mientras ◦ No escribir de forma correcta la condición del bucle, puede producir un bucle infinito. ◦ Inicializar mal la variable que participa en la condición del bucle. ◦ Olvidarse de escribir alguna instrucción, como por ejemplo, la instrucción de modificación de la condición ◦ Como ya se ha dicho, un bucle mientras puede iterar cero o más veces. MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 51

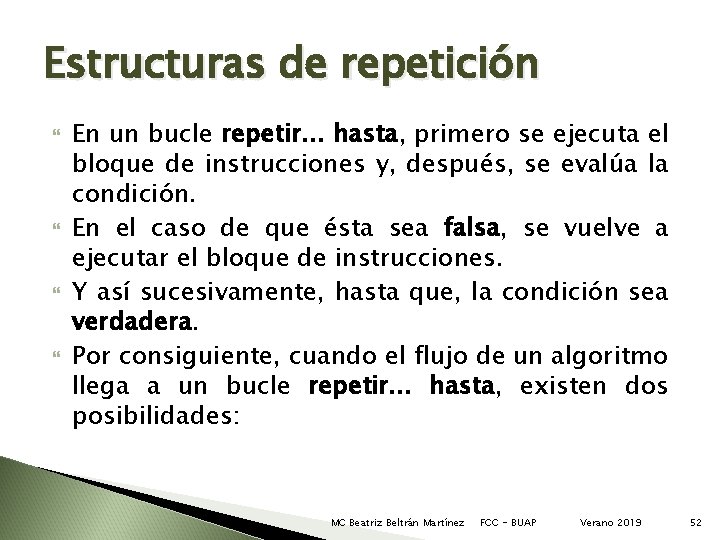

Estructuras de repetición En un bucle repetir. . . hasta, primero se ejecuta el bloque de instrucciones y, después, se evalúa la condición. En el caso de que ésta sea falsa, se vuelve a ejecutar el bloque de instrucciones. Y así sucesivamente, hasta que, la condición sea verdadera. Por consiguiente, cuando el flujo de un algoritmo llega a un bucle repetir. . . hasta, existen dos posibilidades: MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 52

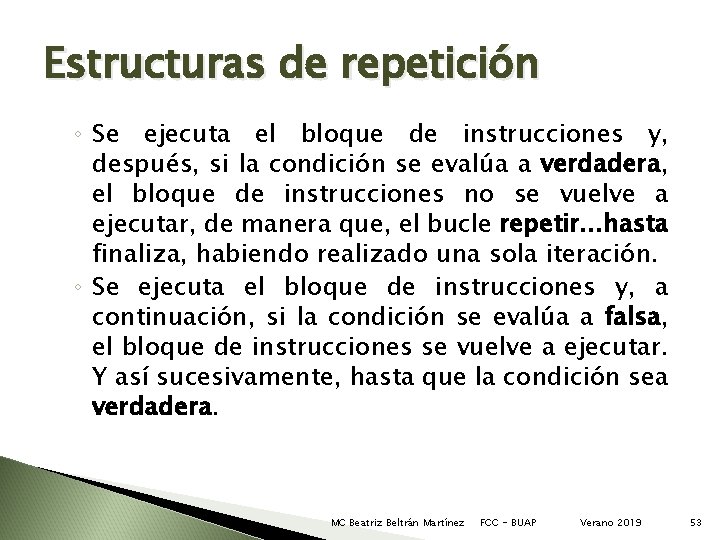

Estructuras de repetición ◦ Se ejecuta el bloque de instrucciones y, después, si la condición se evalúa a verdadera, el bloque de instrucciones no se vuelve a ejecutar, de manera que, el bucle repetir. . . hasta finaliza, habiendo realizado una sola iteración. ◦ Se ejecuta el bloque de instrucciones y, a continuación, si la condición se evalúa a falsa, el bloque de instrucciones se vuelve a ejecutar. Y así sucesivamente, hasta que la condición sea verdadera. MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 53

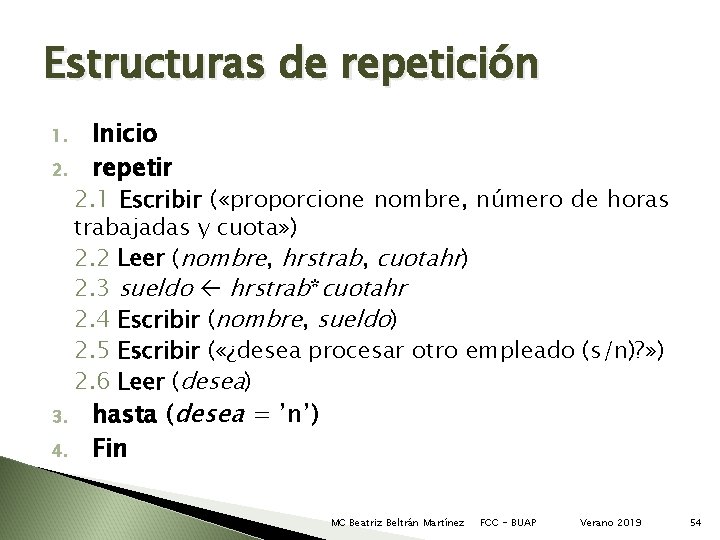

Estructuras de repetición 1. 2. 3. 4. Inicio repetir 2. 1 Escribir ( «proporcione nombre, número de horas trabajadas y cuota» ) 2. 2 Leer (nombre, hrstrab, cuotahr) 2. 3 sueldo hrstrab*cuotahr 2. 4 Escribir (nombre, sueldo) 2. 5 Escribir ( «¿desea procesar otro empleado (s/n)? » ) 2. 6 Leer (desea) hasta (desea = ’n’) Fin MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 54

Estructuras de repetición Diagramas de flujo: Acciones Condición verdadera Condición falsa MC Beatriz Beltrán Martínez FCC - BUAP Verano 2019 55
