Diagramas de flujo de datos 1 Simbologa n

Diagramas de flujo de datos 1

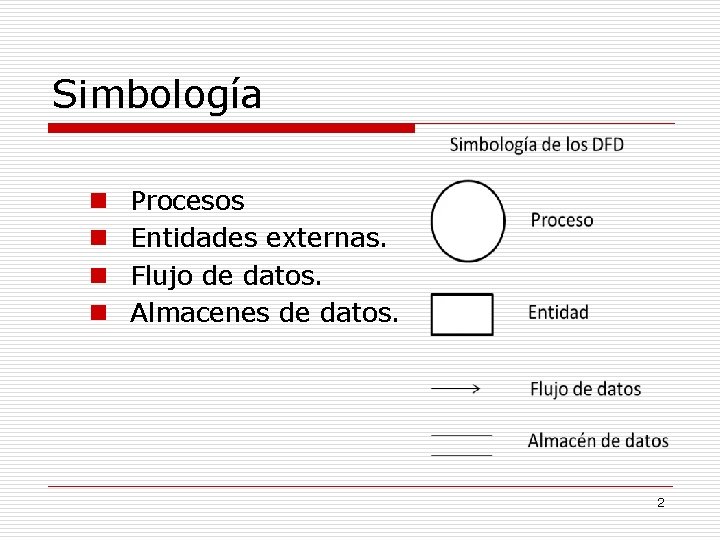

Simbología n n Procesos Entidades externas. Flujo de datos. Almacenes de datos. 2

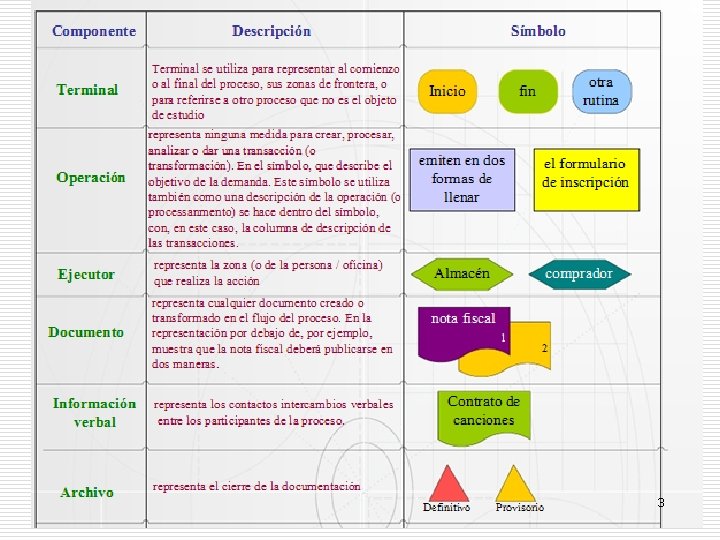

3

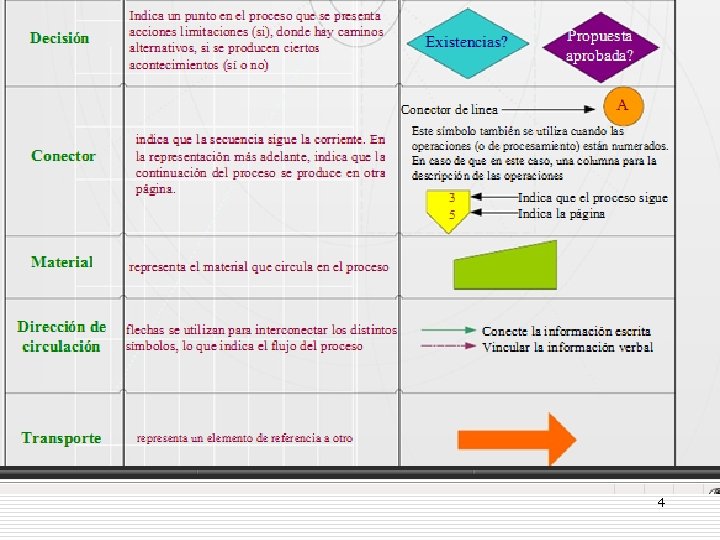

4

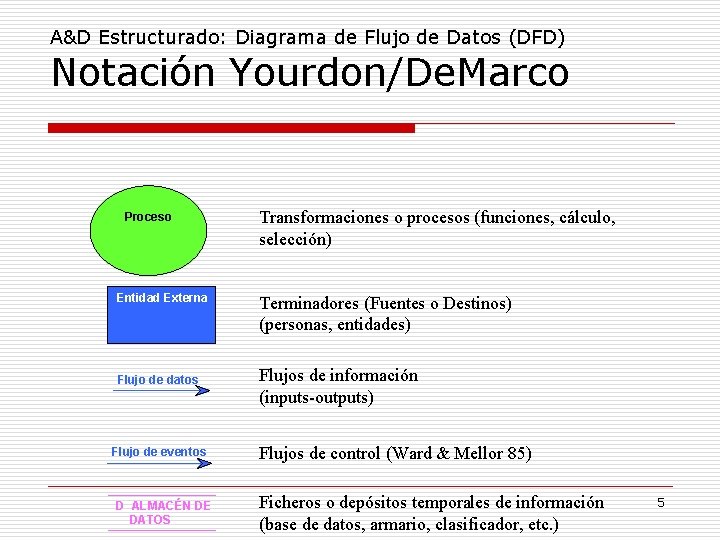

A&D Estructurado: Diagrama de Flujo de Datos (DFD) Notación Yourdon/De. Marco Proceso Entidad Externa Flujo de datos Flujo de eventos D ALMACÉN DE DATOS Transformaciones o procesos (funciones, cálculo, selección) Terminadores (Fuentes o Destinos) (personas, entidades) Flujos de información (inputs-outputs) Flujos de control (Ward & Mellor 85) Ficheros o depósitos temporales de información (base de datos, armario, clasificador, etc. ) 5

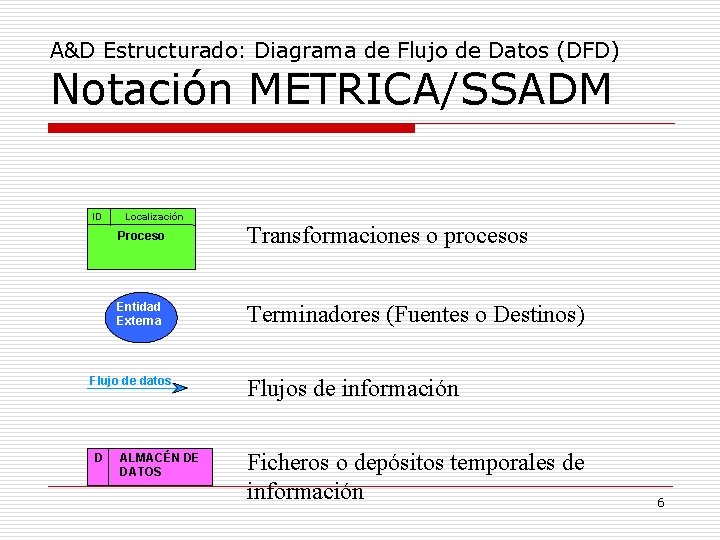

A&D Estructurado: Diagrama de Flujo de Datos (DFD) Notación METRICA/SSADM ID Localización Proceso Transformaciones o procesos Entidad Externa Terminadores (Fuentes o Destinos) Flujo de datos D ALMACÉN DE DATOS Flujos de información Ficheros o depósitos temporales de información 6

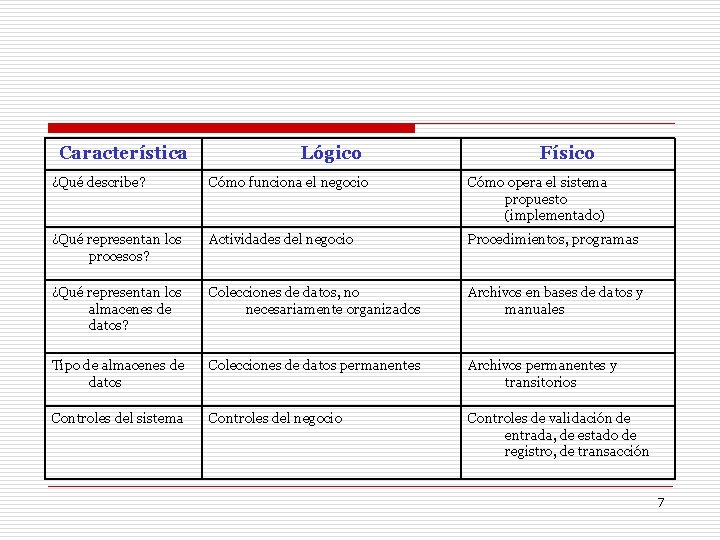

Característica Lógico Físico ¿Qué describe? Cómo funciona el negocio Cómo opera el sistema propuesto (implementado) ¿Qué representan los procesos? Actividades del negocio Procedimientos, programas ¿Qué representan los almacenes de datos? Colecciones de datos, no necesariamente organizados Archivos en bases de datos y manuales Tipo de almacenes de datos Colecciones de datos permanentes Archivos permanentes y transitorios Controles del sistema Controles del negocio Controles de validación de entrada, de estado de registro, de transacción 7

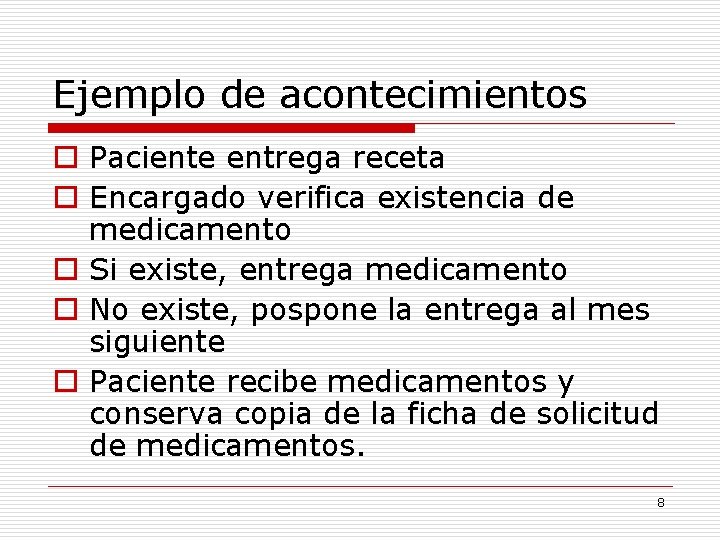

Ejemplo de acontecimientos o Paciente entrega receta o Encargado verifica existencia de medicamento o Si existe, entrega medicamento o No existe, pospone la entrega al mes siguiente o Paciente recibe medicamentos y conserva copia de la ficha de solicitud de medicamentos. 8

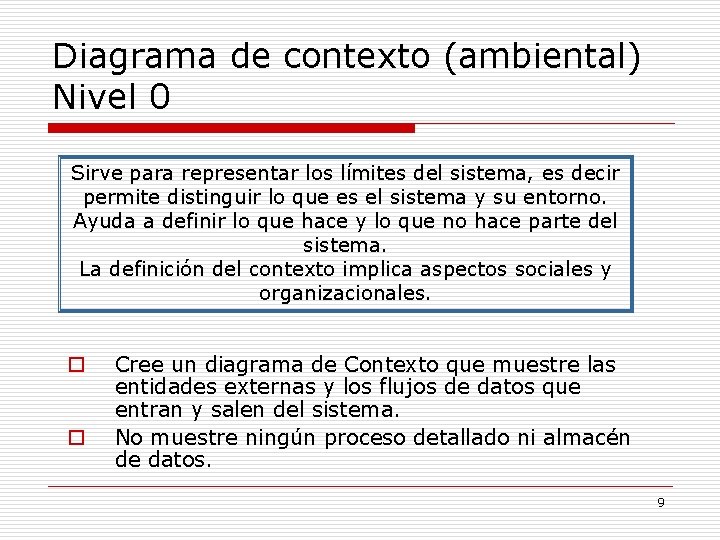

Diagrama de contexto (ambiental) Nivel 0 Sirve para representar los límites del sistema, es decir permite distinguir lo que es el sistema y su entorno. Ayuda a definir lo que hace y lo que no hace parte del sistema. La definición del contexto implica aspectos sociales y organizacionales. o o Cree un diagrama de Contexto que muestre las entidades externas y los flujos de datos que entran y salen del sistema. No muestre ningún proceso detallado ni almacén de datos. 9

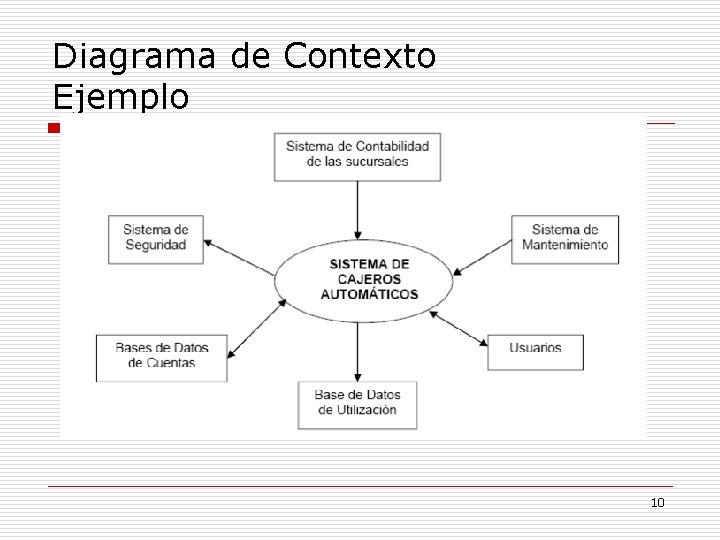

Diagrama de Contexto Ejemplo 10

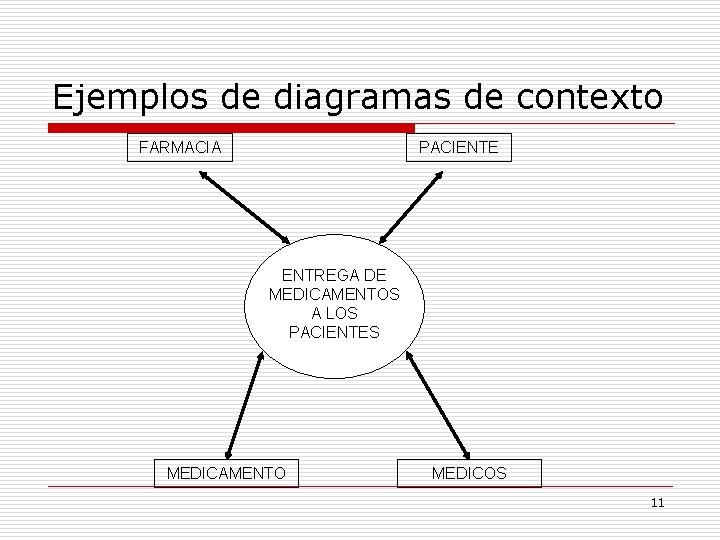

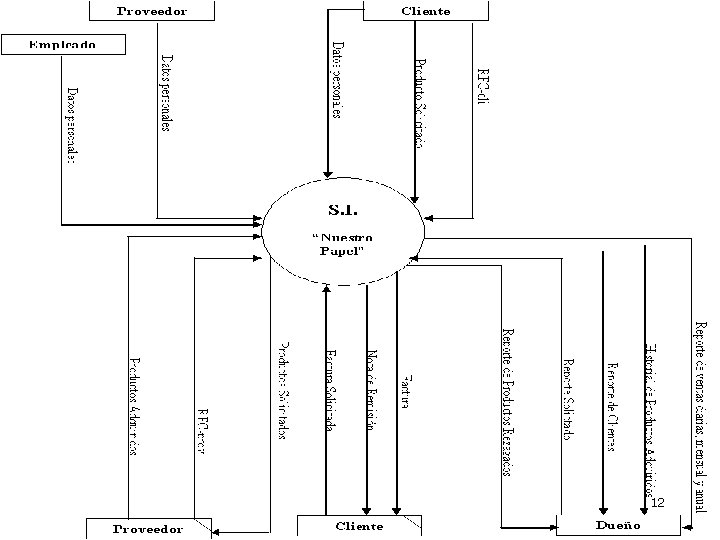

Ejemplos de diagramas de contexto FARMACIA PACIENTE ENTREGA DE MEDICAMENTOS A LOS PACIENTES MEDICAMENTO MEDICOS 11

12

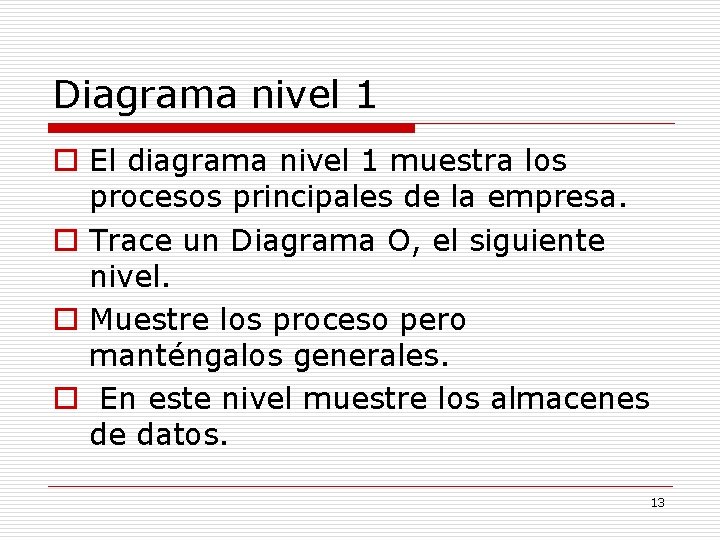

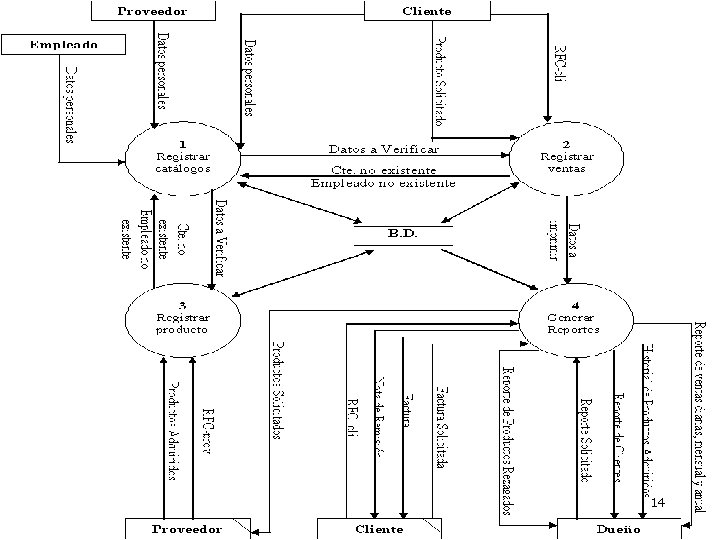

Diagrama nivel 1 o El diagrama nivel 1 muestra los procesos principales de la empresa. o Trace un Diagrama O, el siguiente nivel. o Muestre los proceso pero manténgalos generales. o En este nivel muestre los almacenes de datos. 13

14

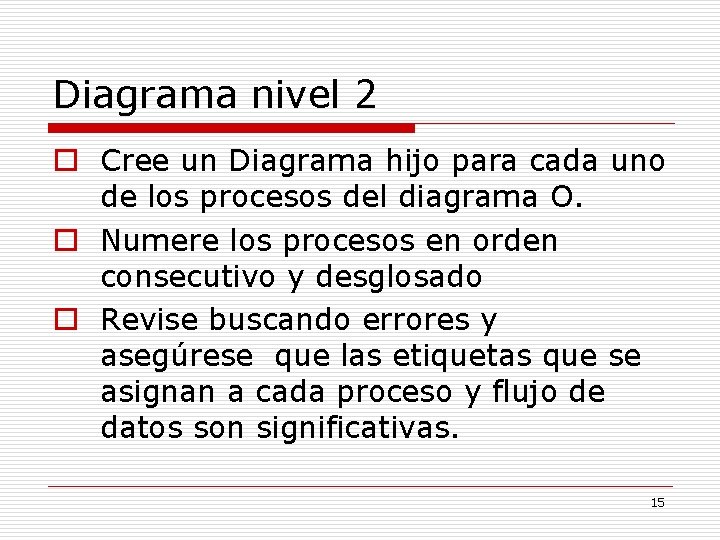

Diagrama nivel 2 o Cree un Diagrama hijo para cada uno de los procesos del diagrama O. o Numere los procesos en orden consecutivo y desglosado o Revise buscando errores y asegúrese que las etiquetas que se asignan a cada proceso y flujo de datos son significativas. 15

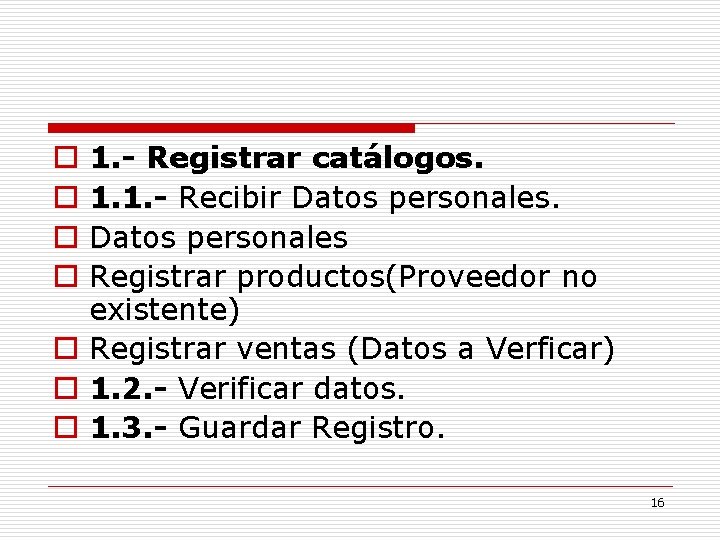

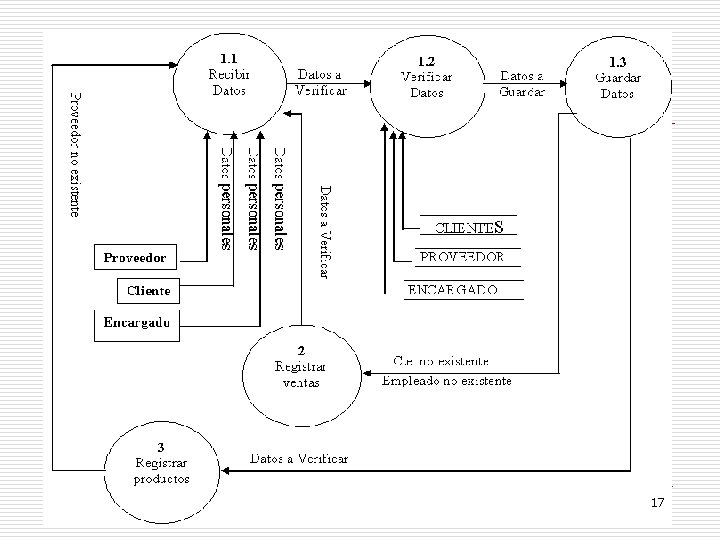

1. - Registrar catálogos. 1. 1. - Recibir Datos personales Registrar productos(Proveedor no existente) o Registrar ventas (Datos a Verficar) o 1. 2. - Verificar datos. o 1. 3. - Guardar Registro. o o 16

17

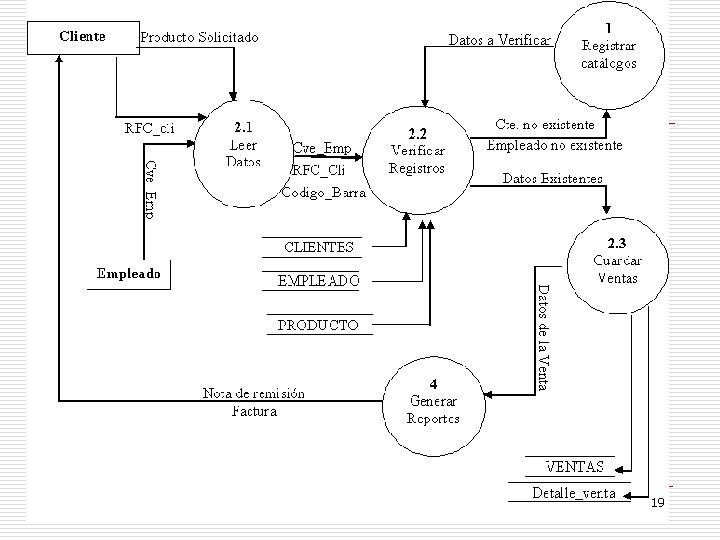

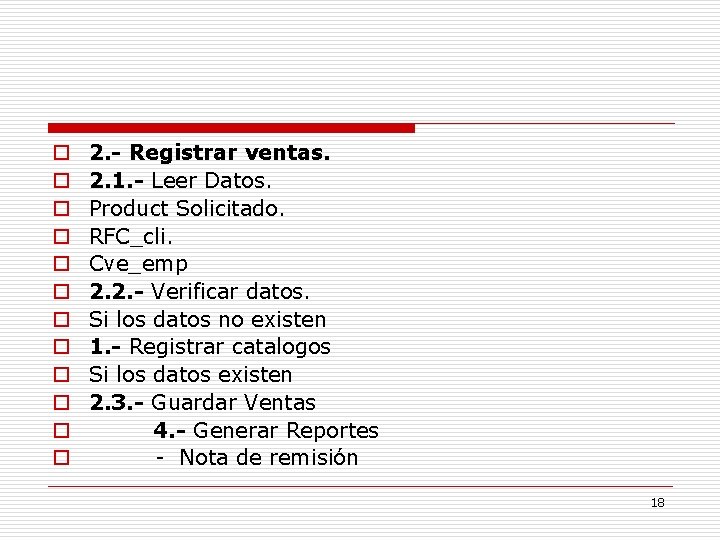

o o o 2. - Registrar ventas. 2. 1. - Leer Datos. Product Solicitado. RFC_cli. Cve_emp 2. 2. - Verificar datos. Si los datos no existen 1. - Registrar catalogos Si los datos existen 2. 3. - Guardar Ventas 4. - Generar Reportes - Nota de remisión 18

19

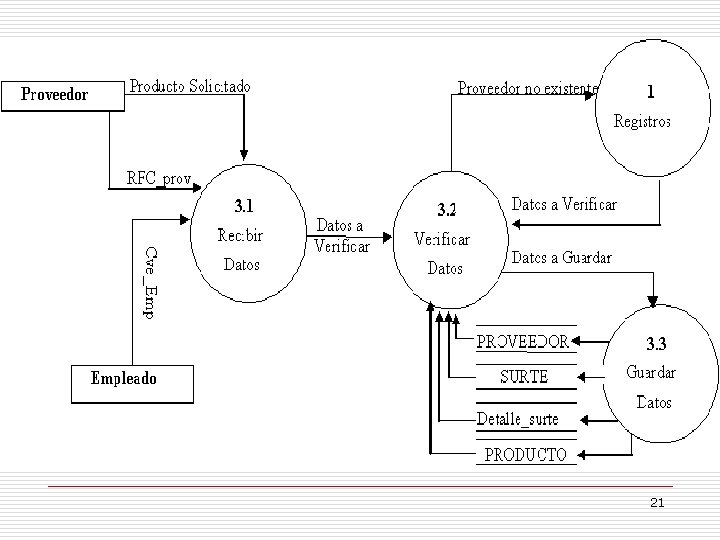

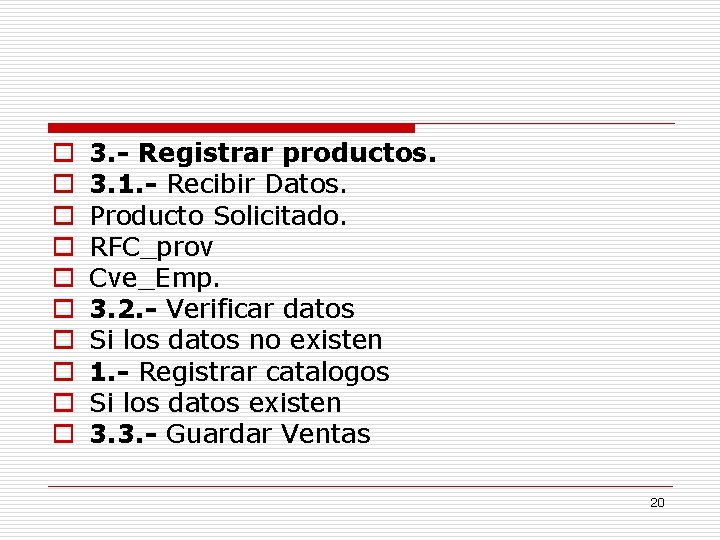

o o o o o 3. - Registrar productos. 3. 1. - Recibir Datos. Producto Solicitado. RFC_prov Cve_Emp. 3. 2. - Verificar datos Si los datos no existen 1. - Registrar catalogos Si los datos existen 3. 3. - Guardar Ventas 20

21

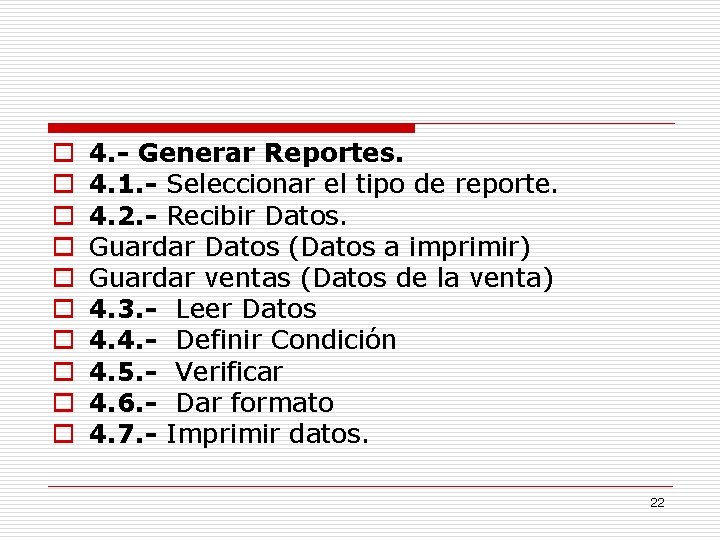

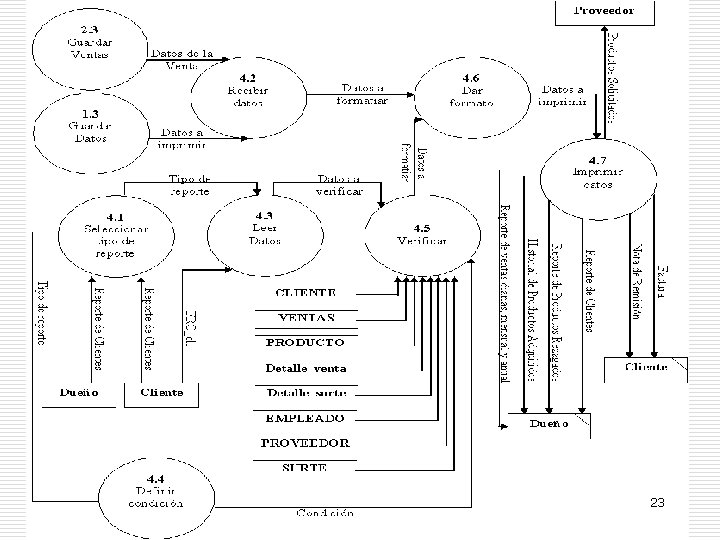

o o o o o 4. - Generar Reportes. 4. 1. - Seleccionar el tipo de reporte. 4. 2. - Recibir Datos. Guardar Datos (Datos a imprimir) Guardar ventas (Datos de la venta) 4. 3. - Leer Datos 4. 4. - Definir Condición 4. 5. - Verificar 4. 6. - Dar formato 4. 7. - Imprimir datos. 22

23

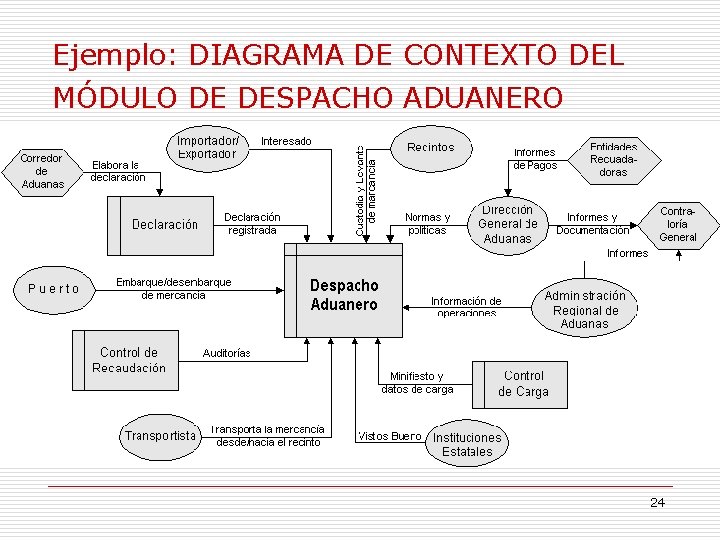

Ejemplo: DIAGRAMA DE CONTEXTO DEL MÓDULO DE DESPACHO ADUANERO 24

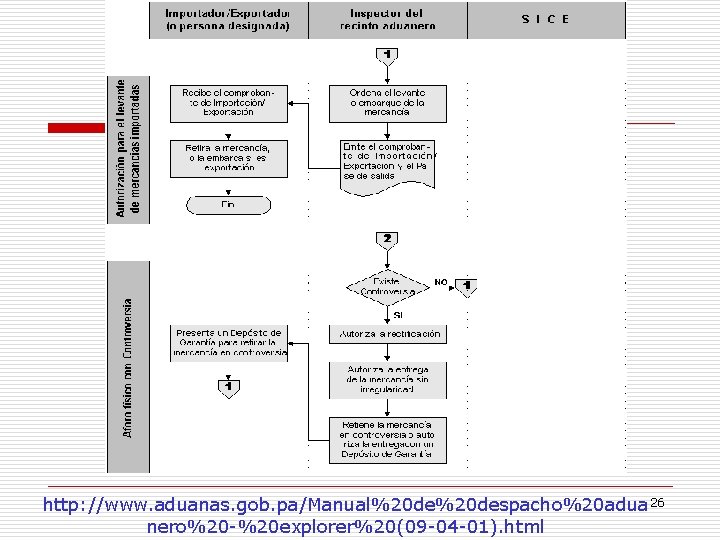

DIAGRAMA DE FLUJO DE DATOS nivel 2 DEL MÓDULO DE DESPACHO ADUANERO 25

http: //www. aduanas. gob. pa/Manual%20 despacho%20 adua 26 nero%20 -%20 explorer%20(09 -04 -01). html

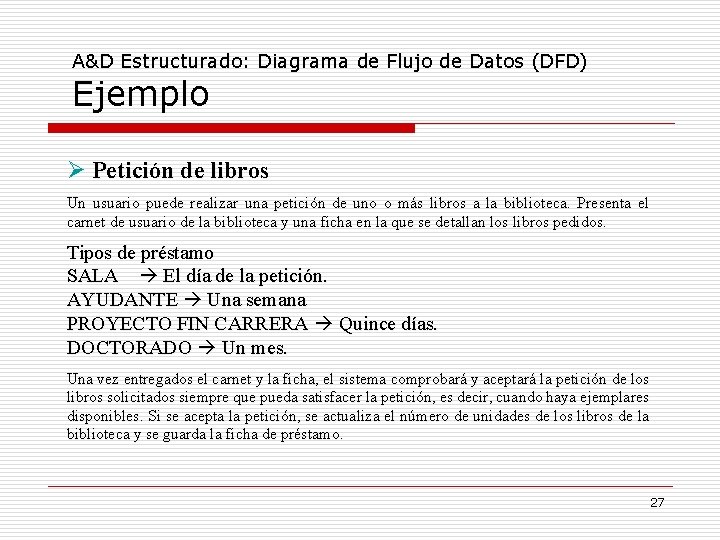

A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo Petición de libros Un usuario puede realizar una petición de uno o más libros a la biblioteca. Presenta el carnet de usuario de la biblioteca y una ficha en la que se detallan los libros pedidos. Tipos de préstamo SALA El día de la petición. AYUDANTE Una semana PROYECTO FIN CARRERA Quince días. DOCTORADO Un mes. Una vez entregados el carnet y la ficha, el sistema comprobará y aceptará la petición de los libros solicitados siempre que pueda satisfacer la petición, es decir, cuando haya ejemplares disponibles. Si se acepta la petición, se actualiza el número de unidades de los libros de la biblioteca y se guarda la ficha de préstamo. 27

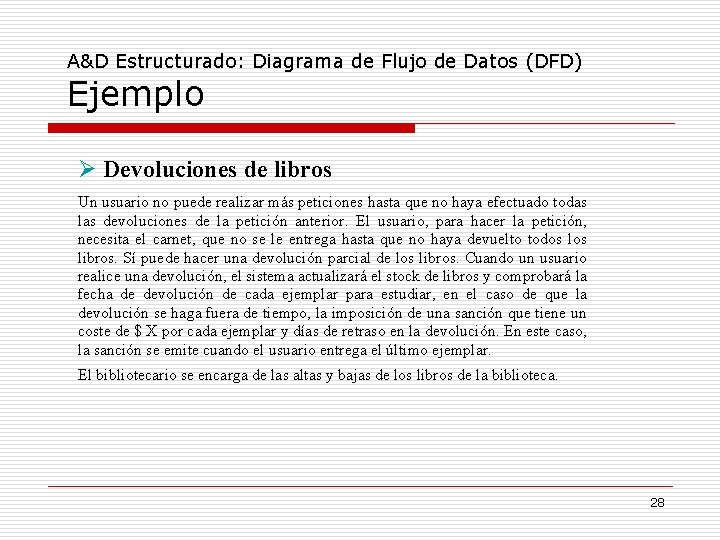

A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo Devoluciones de libros Un usuario no puede realizar más peticiones hasta que no haya efectuado todas las devoluciones de la petición anterior. El usuario, para hacer la petición, necesita el carnet, que no se le entrega hasta que no haya devuelto todos libros. Sí puede hacer una devolución parcial de los libros. Cuando un usuario realice una devolución, el sistema actualizará el stock de libros y comprobará la fecha de devolución de cada ejemplar para estudiar, en el caso de que la devolución se haga fuera de tiempo, la imposición de una sanción que tiene un coste de $ X por cada ejemplar y días de retraso en la devolución. En este caso, la sanción se emite cuando el usuario entrega el último ejemplar. El bibliotecario se encarga de las altas y bajas de los libros de la biblioteca. 28

A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo 29

A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo 1 30

A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo 2 31

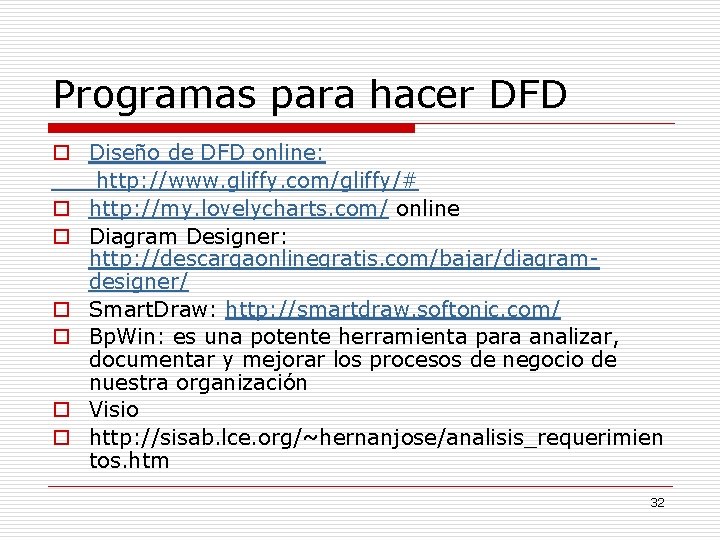

Programas para hacer DFD o Diseño de DFD online: http: //www. gliffy. com/gliffy/# o http: //my. lovelycharts. com/ online o Diagram Designer: http: //descargaonlinegratis. com/bajar/diagramdesigner/ o Smart. Draw: http: //smartdraw. softonic. com/ o Bp. Win: es una potente herramienta para analizar, documentar y mejorar los procesos de negocio de nuestra organización o Visio o http: //sisab. lce. org/~hernanjose/analisis_requerimien tos. htm 32
