DIAGRAMAS DE CLASE GRUPO ACM I Integrantes Miguel

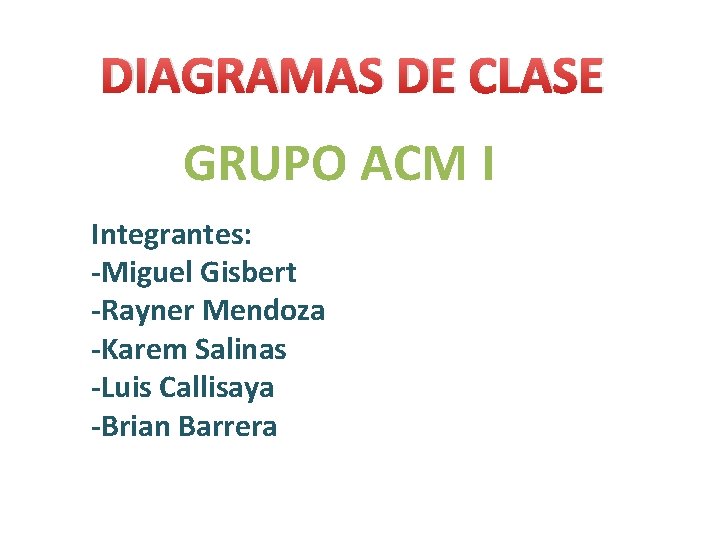

DIAGRAMAS DE CLASE GRUPO ACM I Integrantes: -Miguel Gisbert -Rayner Mendoza -Karem Salinas -Luis Callisaya -Brian Barrera

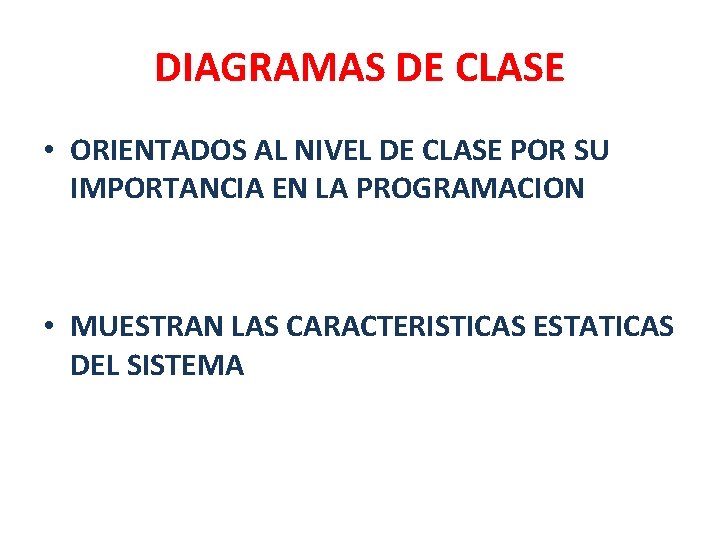

DIAGRAMAS DE CLASE • ORIENTADOS AL NIVEL DE CLASE POR SU IMPORTANCIA EN LA PROGRAMACION • MUESTRAN LAS CARACTERISTICAS ESTATICAS DEL SISTEMA

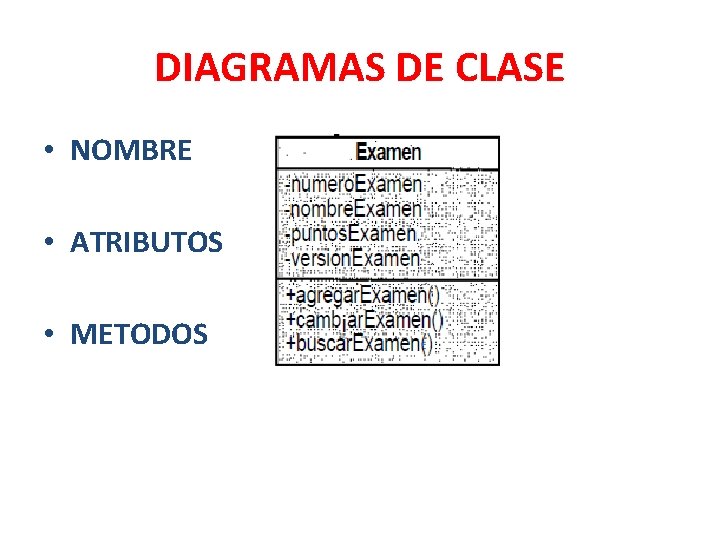

DIAGRAMAS DE CLASE • NOMBRE • ATRIBUTOS • METODOS

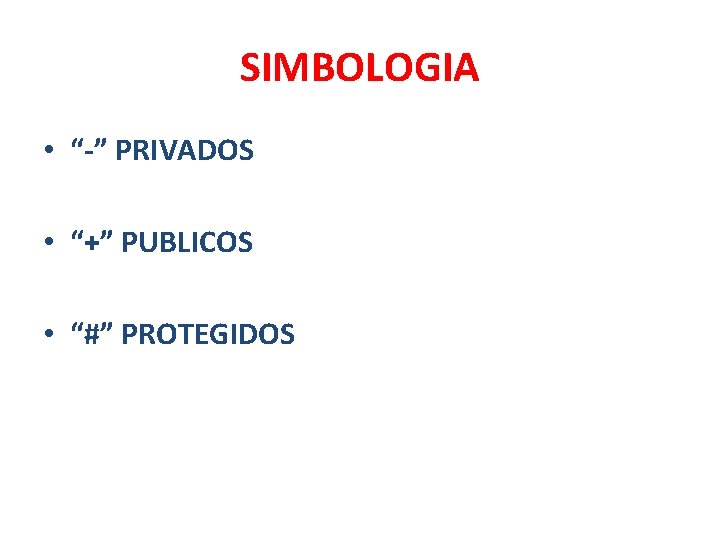

SIMBOLOGIA • “-” PRIVADOS • “+” PUBLICOS • “#” PROTEGIDOS

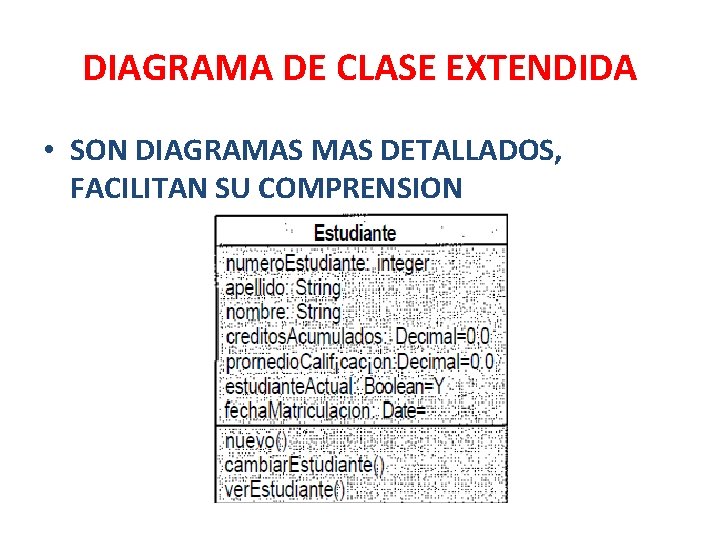

DIAGRAMA DE CLASE EXTENDIDA • SON DIAGRAMAS DETALLADOS, FACILITAN SU COMPRENSION

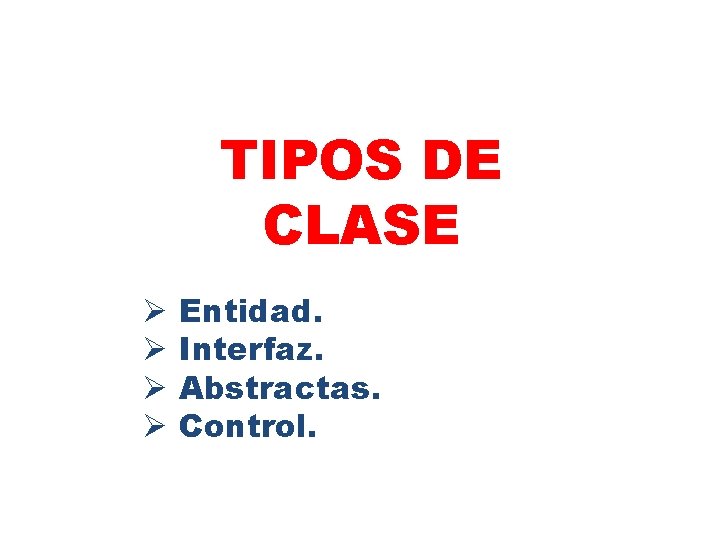

TIPOS DE CLASE Ø Ø Entidad. Interfaz. Abstractas. Control.

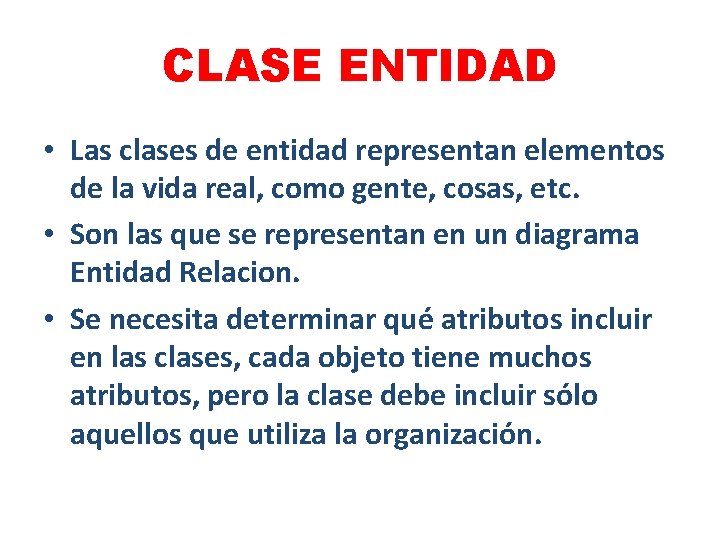

CLASE ENTIDAD • Las clases de entidad representan elementos de la vida real, como gente, cosas, etc. • Son las que se representan en un diagrama Entidad Relacion. • Se necesita determinar qué atributos incluir en las clases, cada objeto tiene muchos atributos, pero la clase debe incluir sólo aquellos que utiliza la organización.

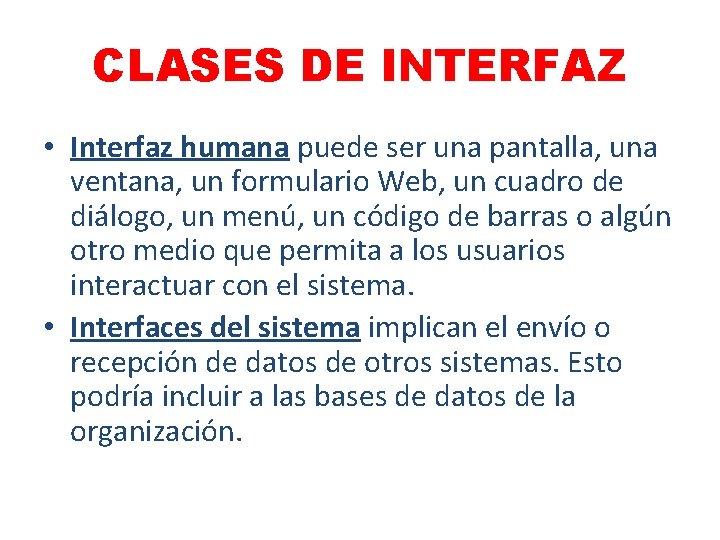

CLASES DE INTERFAZ • Interfaz humana puede ser una pantalla, una ventana, un formulario Web, un cuadro de diálogo, un menú, un código de barras o algún otro medio que permita a los usuarios interactuar con el sistema. • Interfaces del sistema implican el envío o recepción de datos de otros sistemas. Esto podría incluir a las bases de datos de la organización.

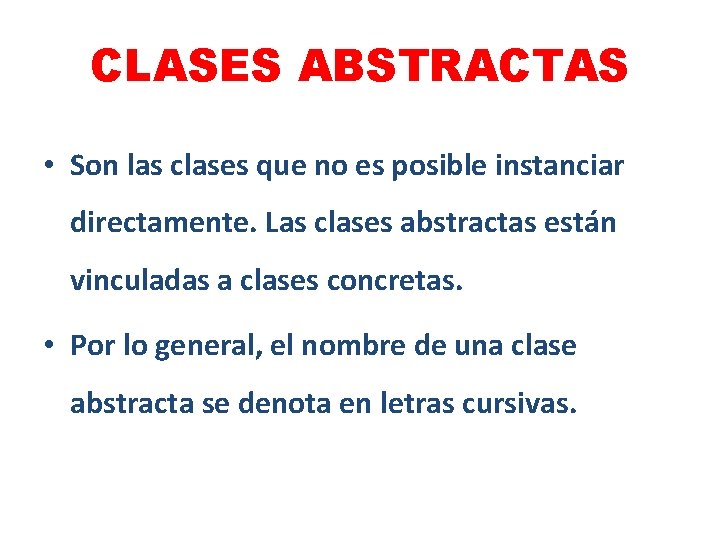

CLASES ABSTRACTAS • Son las clases que no es posible instanciar directamente. Las clases abstractas están vinculadas a clases concretas. • Por lo general, el nombre de una clase abstracta se denota en letras cursivas.

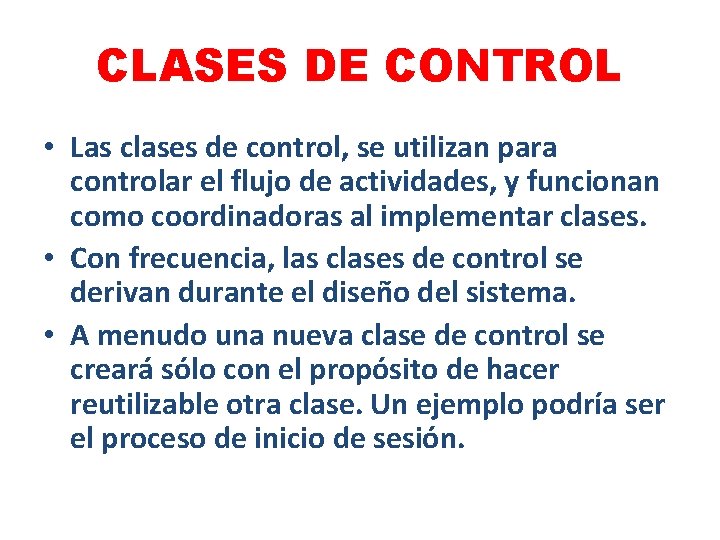

CLASES DE CONTROL • Las clases de control, se utilizan para controlar el flujo de actividades, y funcionan como coordinadoras al implementar clases. • Con frecuencia, las clases de control se derivan durante el diseño del sistema. • A menudo una nueva clase de control se creará sólo con el propósito de hacer reutilizable otra clase. Un ejemplo podría ser el proceso de inicio de sesión.

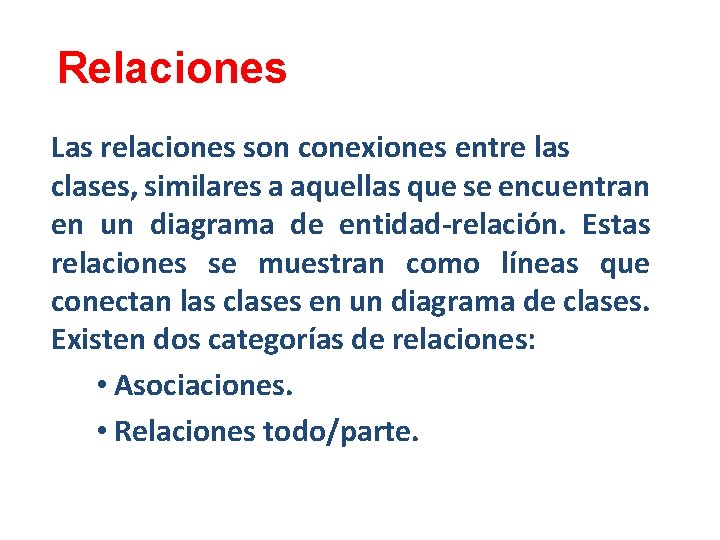

Relaciones Las relaciones son conexiones entre las clases, similares a aquellas que se encuentran en un diagrama de entidad-relación. Estas relaciones se muestran como líneas que conectan las clases en un diagrama de clases. Existen dos categorías de relaciones: • Asociaciones. • Relaciones todo/parte.

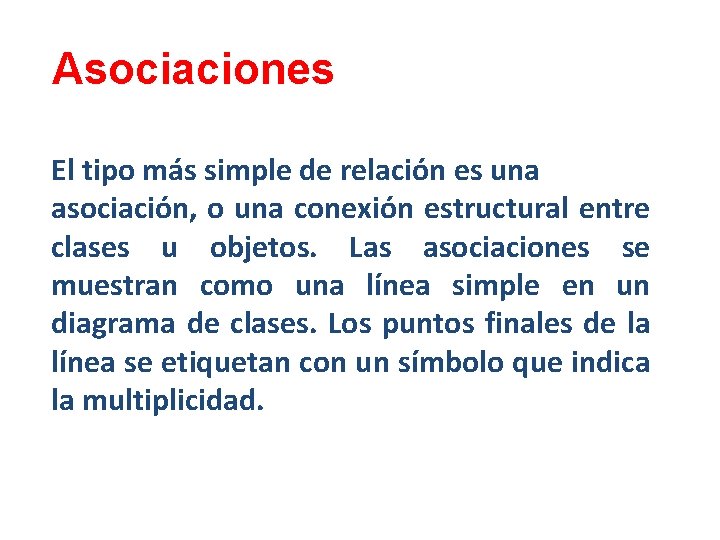

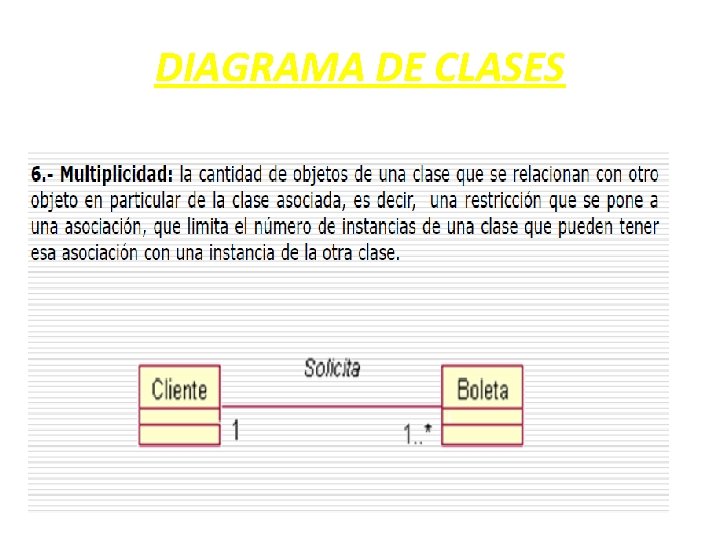

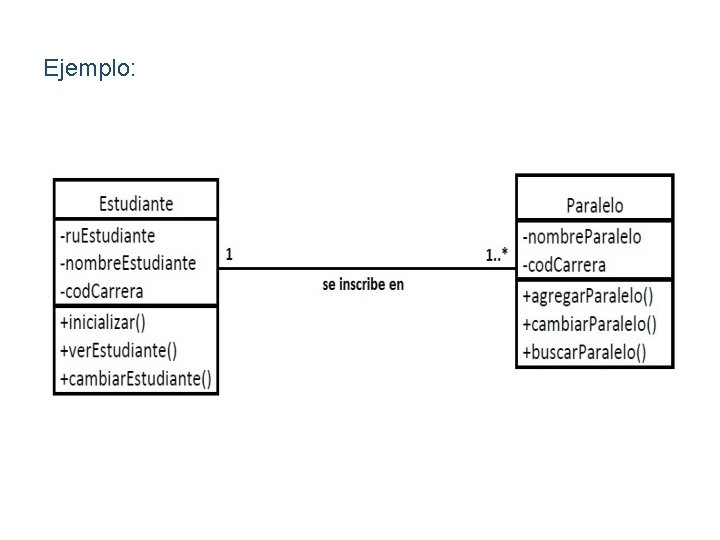

Asociaciones El tipo más simple de relación es una asociación, o una conexión estructural entre clases u objetos. Las asociaciones se muestran como una línea simple en un diagrama de clases. Los puntos finales de la línea se etiquetan con un símbolo que indica la multiplicidad.

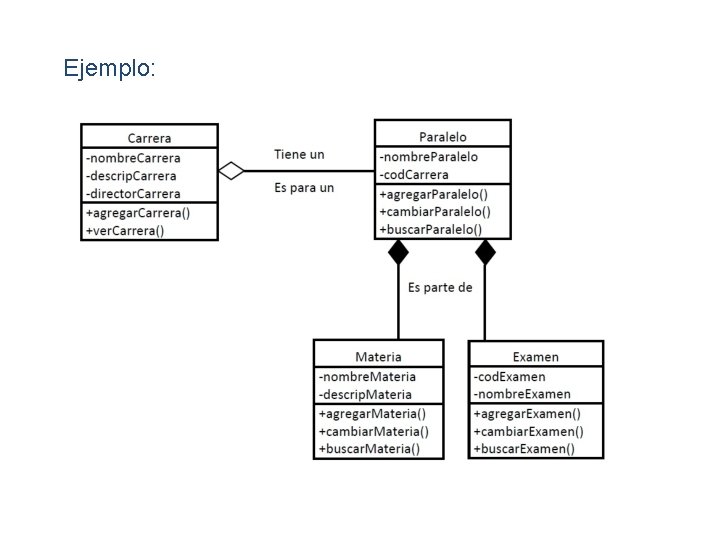

Ejemplo:

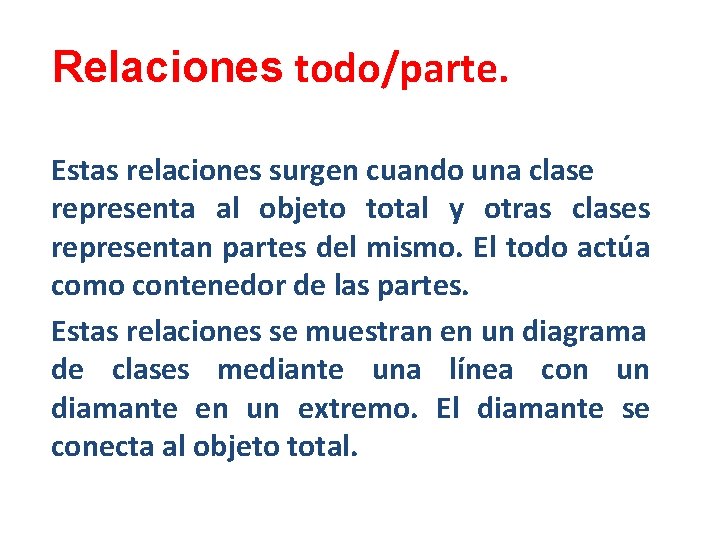

Relaciones todo/parte. Estas relaciones surgen cuando una clase representa al objeto total y otras clases representan partes del mismo. El todo actúa como contenedor de las partes. Estas relaciones se muestran en un diagrama de clases mediante una línea con un diamante en un extremo. El diamante se conecta al objeto total.

Ejemplo:

Diagramas de Generalización / Especialización Diagrama de Clase mejorado

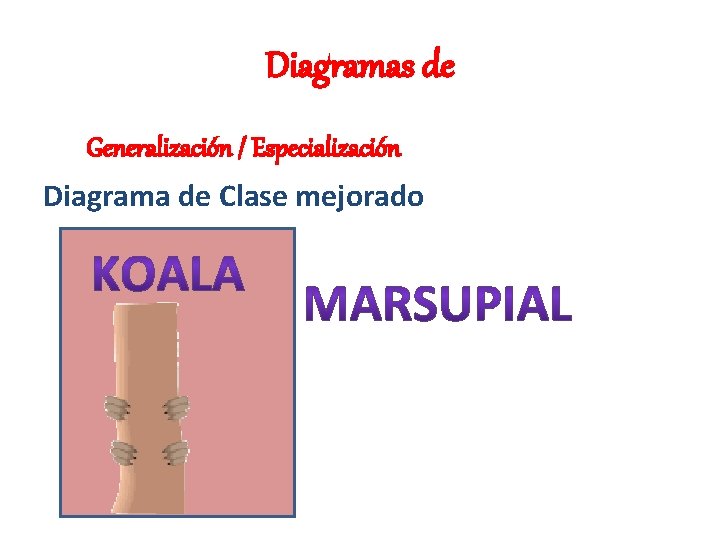

Diagramas de Generalización / Especialización Diagrama de Clase mejorado

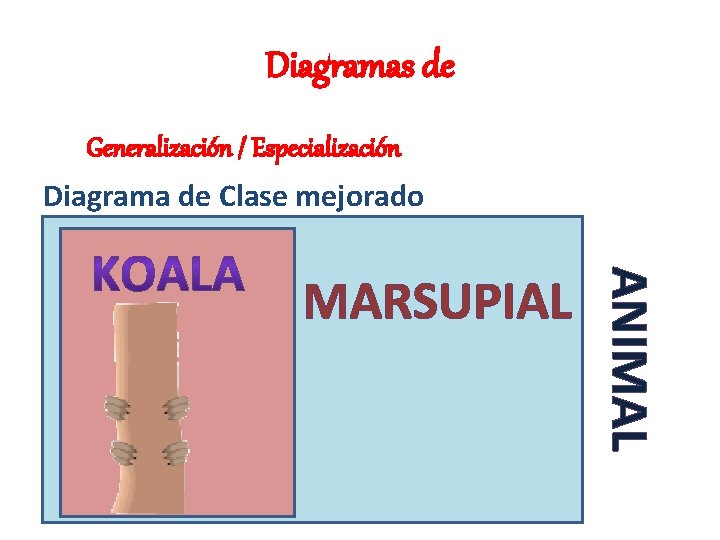

Diagramas de Generalización / Especialización Diagrama de Clase mejorado ANIMAL MARSUPIAL

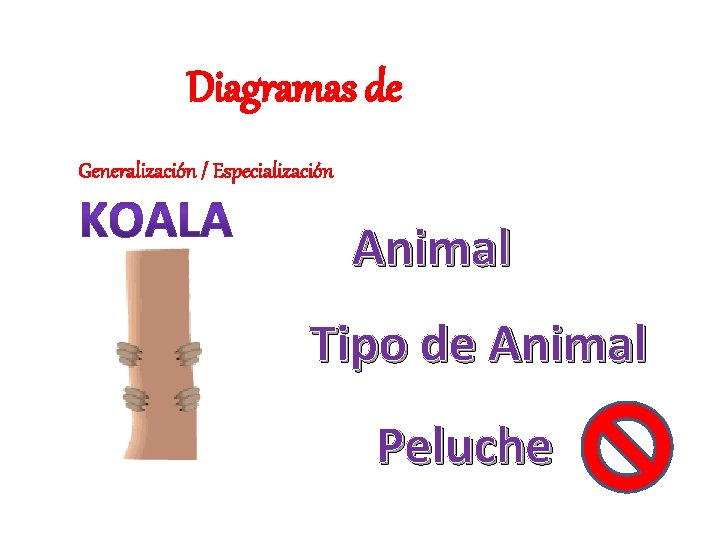

Diagramas de Generalización / Especialización Animal Tipo de Animal Peluche

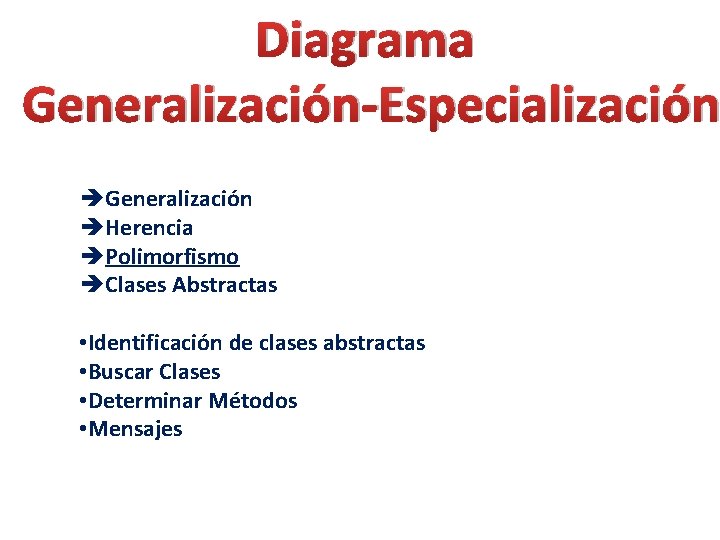

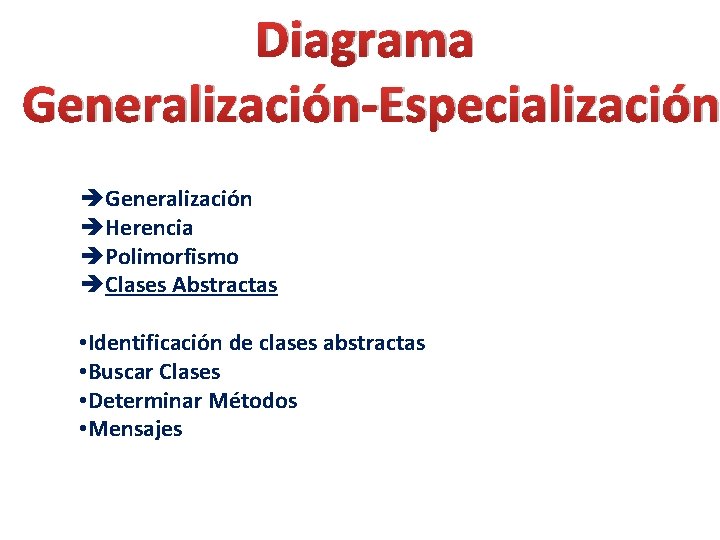

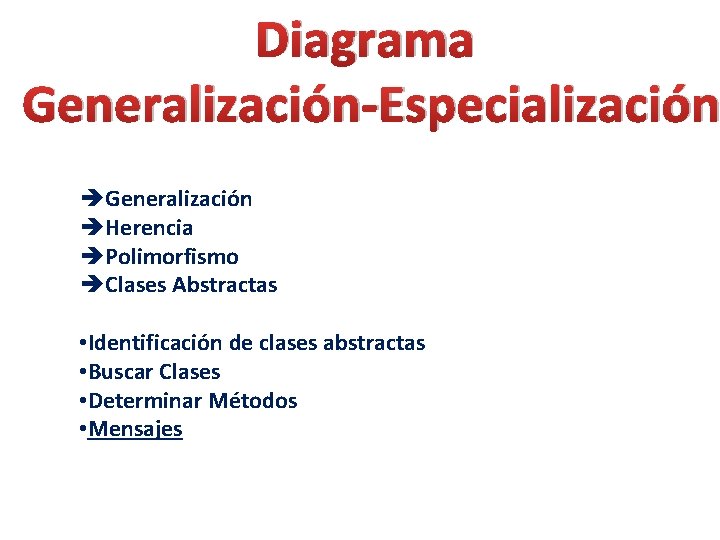

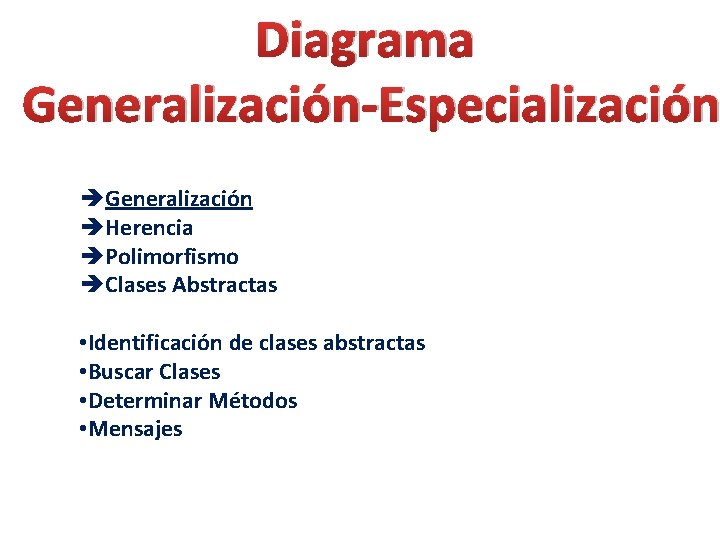

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

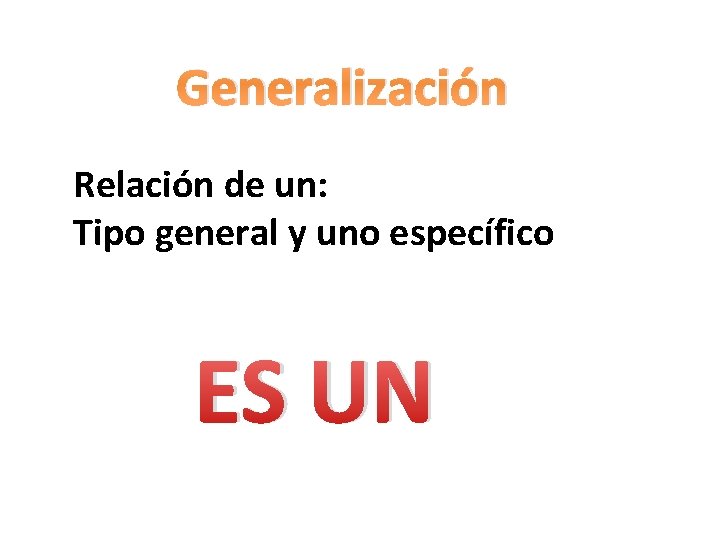

Generalización Relación de un: Tipo general y uno específico ES UN

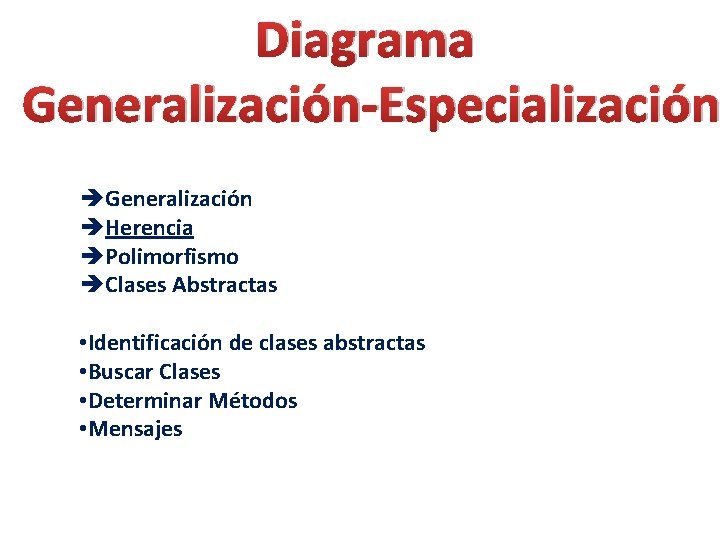

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

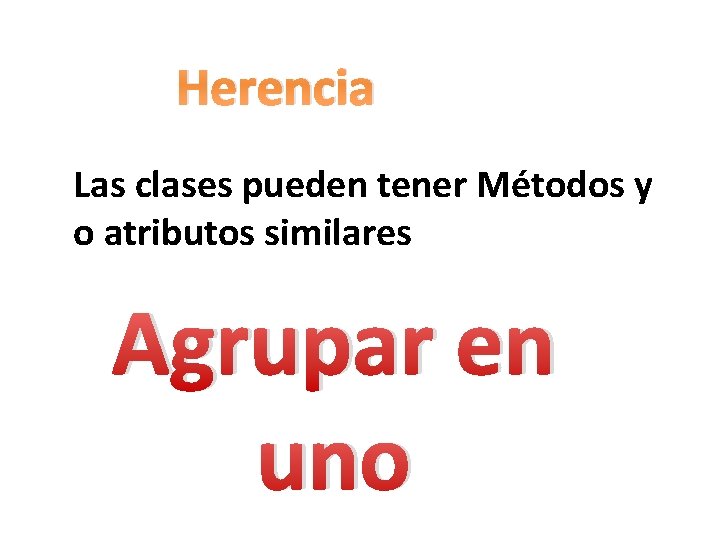

Herencia Las clases pueden tener Métodos y o atributos similares Agrupar en uno

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

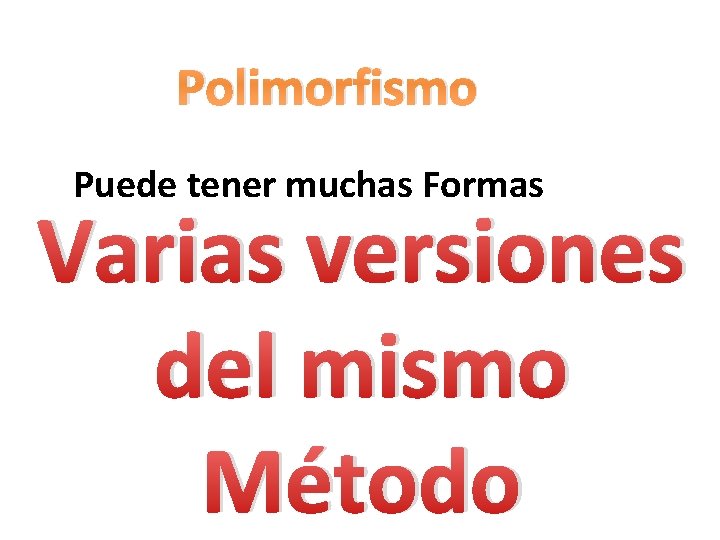

Polimorfismo Puede tener muchas Formas Varias versiones del mismo Método

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

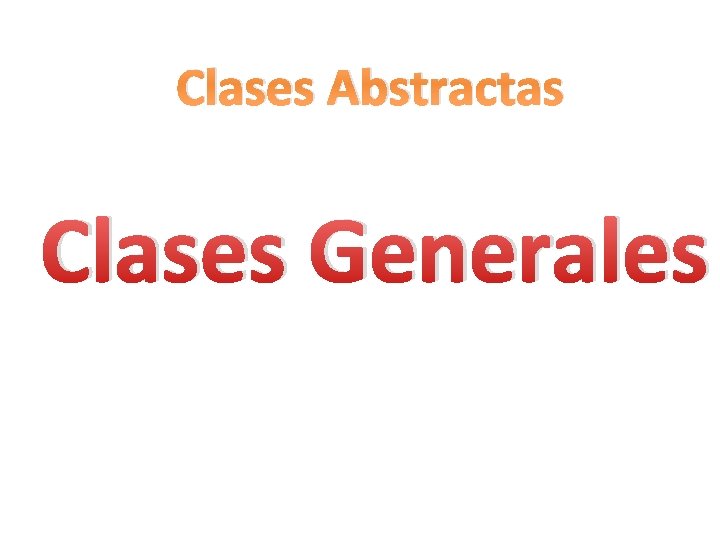

Clases Abstractas Clases Generales

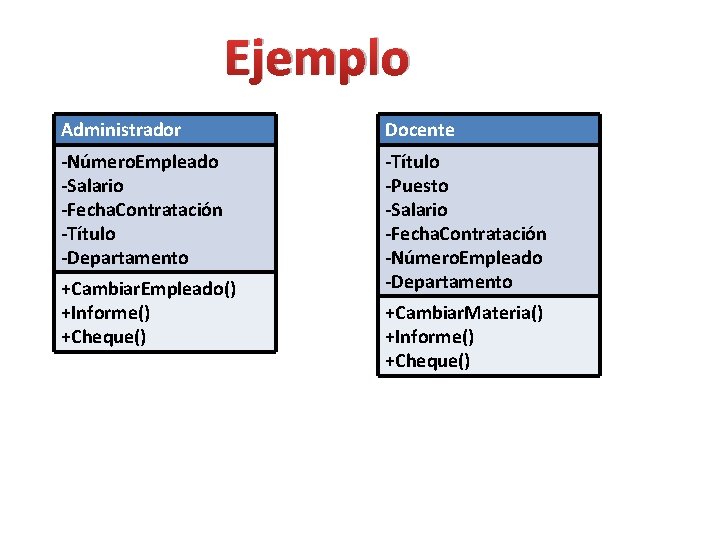

Ejemplo Administrador Docente -Número. Empleado -Salario -Fecha. Contratación -Título -Departamento -Título -Puesto -Salario -Fecha. Contratación -Número. Empleado -Departamento +Cambiar. Empleado() +Informe() +Cheque() +Cambiar. Materia() +Informe() +Cheque()

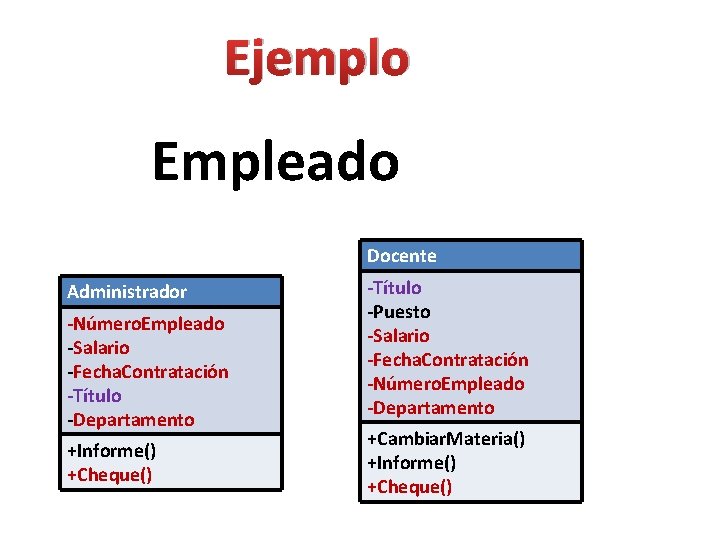

Ejemplo Empleado Docente Administrador -Número. Empleado -Salario -Fecha. Contratación -Título -Departamento +Informe() +Cheque() -Título -Puesto -Salario -Fecha. Contratación -Número. Empleado -Departamento +Cambiar. Materia() +Informe() +Cheque()

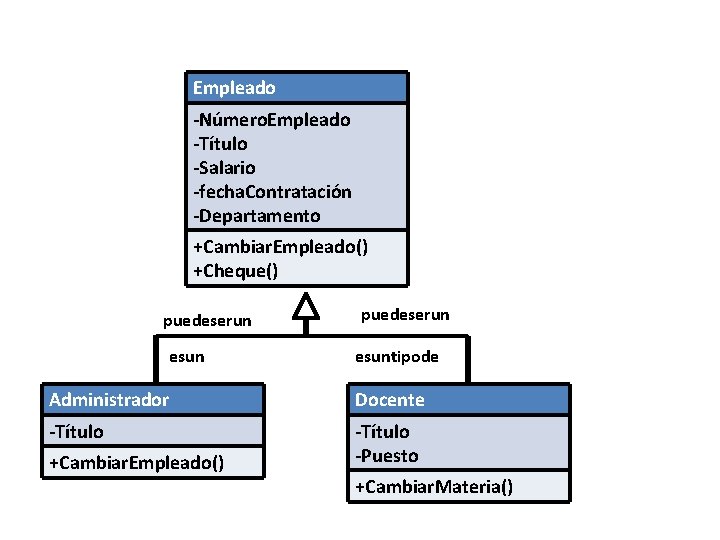

Empleado -Número. Empleado -Título -Salario -fecha. Contratación -Departamento +Cambiar. Empleado() +Cheque() puedeserun esuntipode Administrador Docente -Título -Puesto +Cambiar. Empleado() +Cambiar. Materia()

Empleado -Número. Empleado -Título -Salario -fecha. Contratación -Departamento +Cambiar. Empleado() +Cheque() puedeserun esuntipode Administrador Docente -Título -Puesto +Cambiar. Empleado() +Cambiar. Materia()

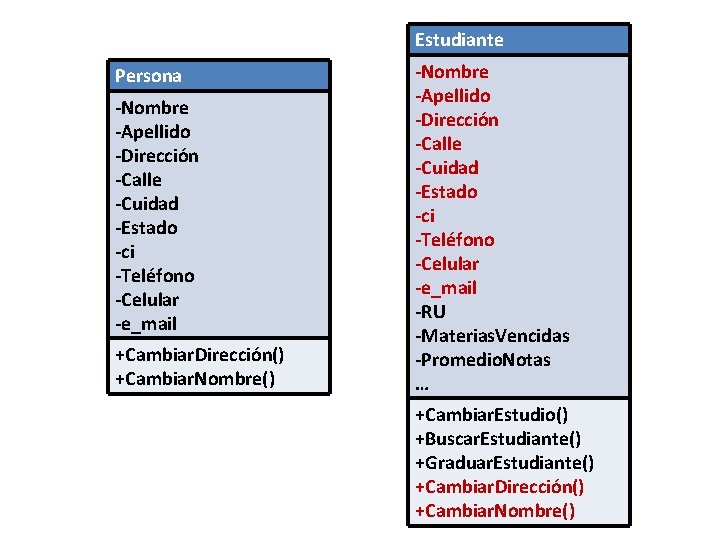

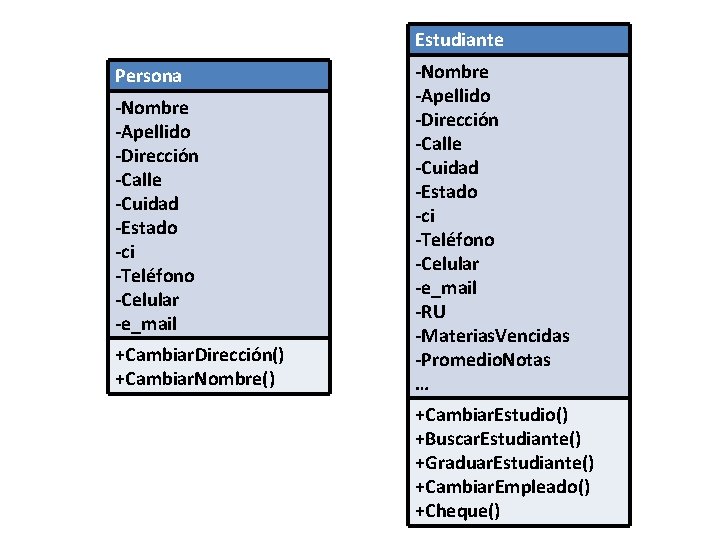

Estudiante Persona -Nombre -Apellido -Dirección -Calle -Cuidad -Estado -ci -Teléfono -Celular -e_mail +Cambiar. Dirección() +Cambiar. Nombre() -Nombre -Apellido -Dirección -Calle -Cuidad -Estado -ci -Teléfono -Celular -e_mail -RU -Materias. Vencidas -Promedio. Notas … +Cambiar. Estudio() +Buscar. Estudiante() +Graduar. Estudiante() +Cambiar. Empleado() +Cheque()

Estudiante Persona -Nombre -Apellido -Dirección -Calle -Cuidad -Estado -ci -Teléfono -Celular -e_mail +Cambiar. Dirección() +Cambiar. Nombre() -Nombre -Apellido -Dirección -Calle -Cuidad -Estado -ci -Teléfono -Celular -e_mail -RU -Materias. Vencidas -Promedio. Notas … +Cambiar. Estudio() +Buscar. Estudiante() +Graduar. Estudiante() +Cambiar. Dirección() +Cambiar. Nombre()

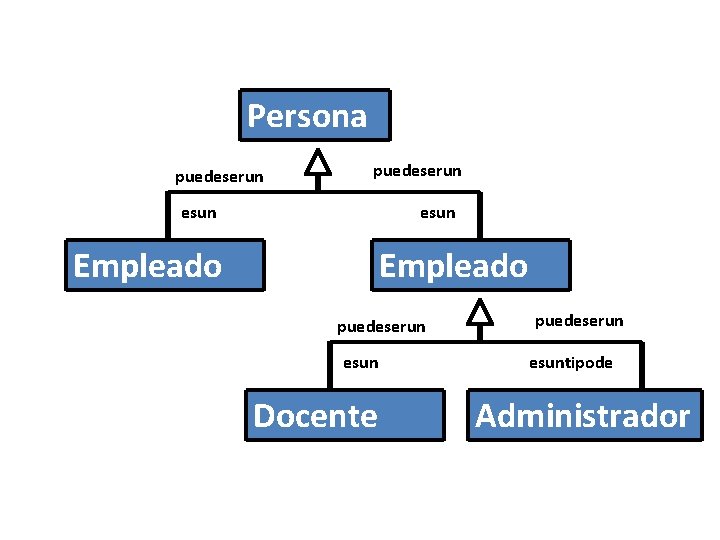

Persona puedeserun esun Empleado puedeserun esun Docente puedeserun esuntipode Administrador

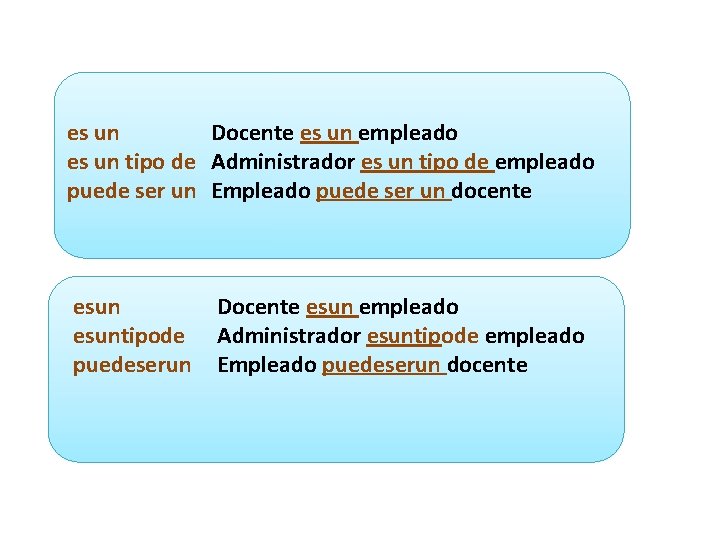

es un Docente es un empleado es un tipo de Administrador es un tipo de empleado puede ser un Empleado puede ser un docente esuntipode puedeserun Docente esun empleado Administrador esuntipode empleado Empleado puedeserun docente

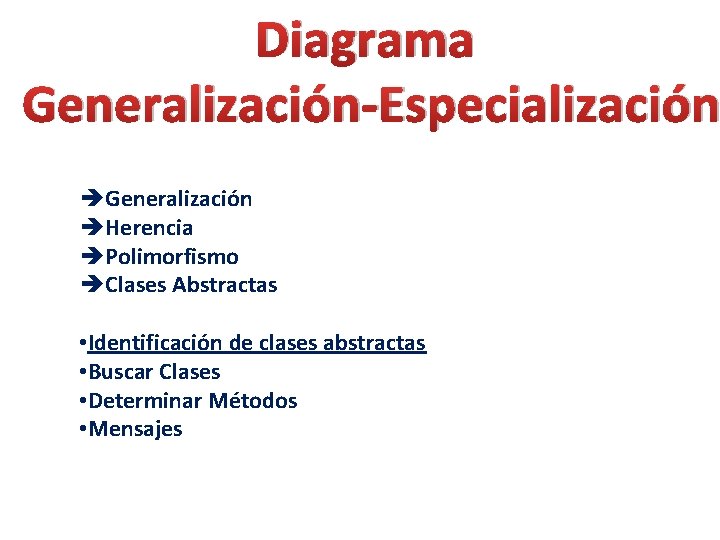

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

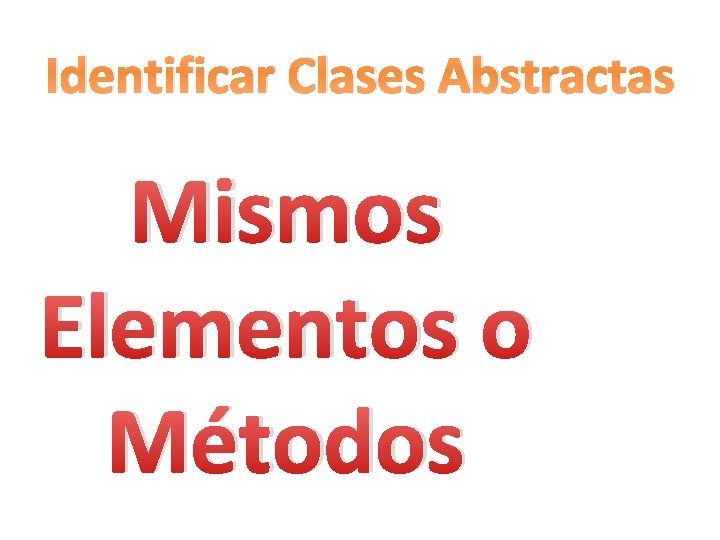

Identificar Clases Abstractas Mismos Elementos o Métodos

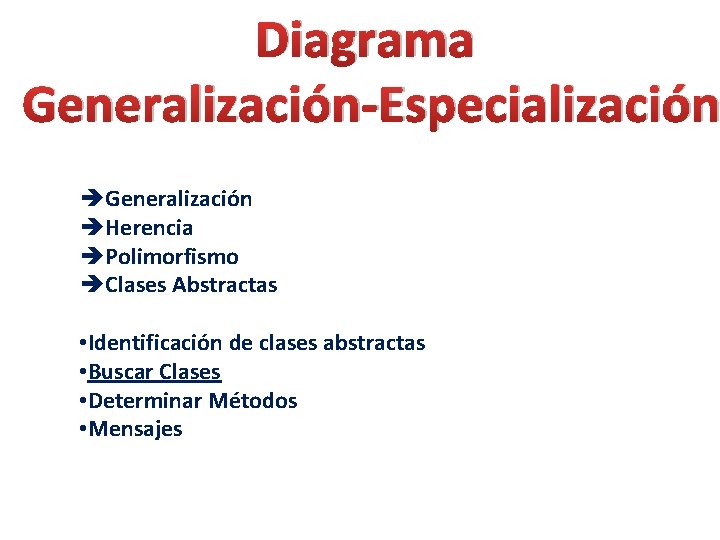

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

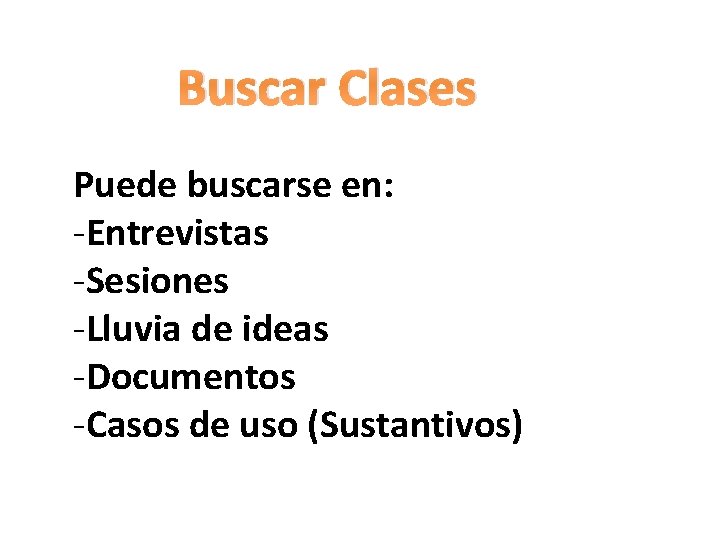

Buscar Clases Puede buscarse en: -Entrevistas -Sesiones -Lluvia de ideas -Documentos -Casos de uso (Sustantivos)

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

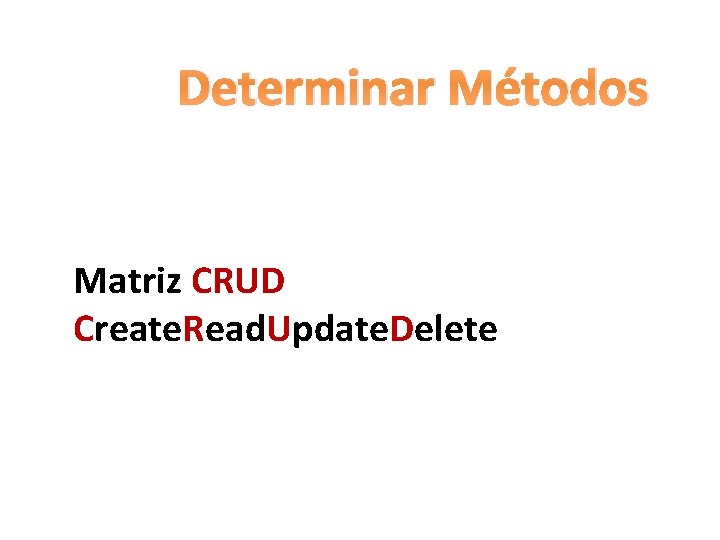

Determinar Métodos Matriz CRUD Create. Read. Update. Delete

Actividad Agregar departamento Ver departamento Agregar Curso Agregar Libro Cambiar Libro Buscar Libro …. Departamento Curso Libro Asignación Examen

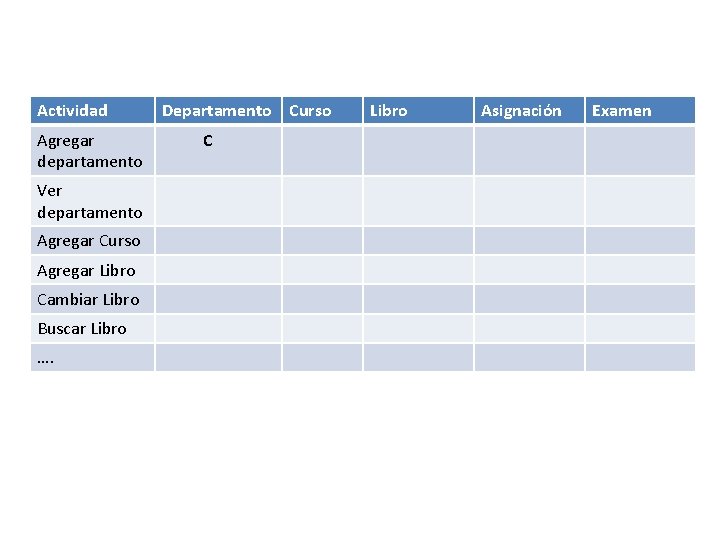

Actividad Agregar departamento Ver departamento Agregar Curso Agregar Libro Cambiar Libro Buscar Libro …. Departamento Curso C Libro Asignación Examen

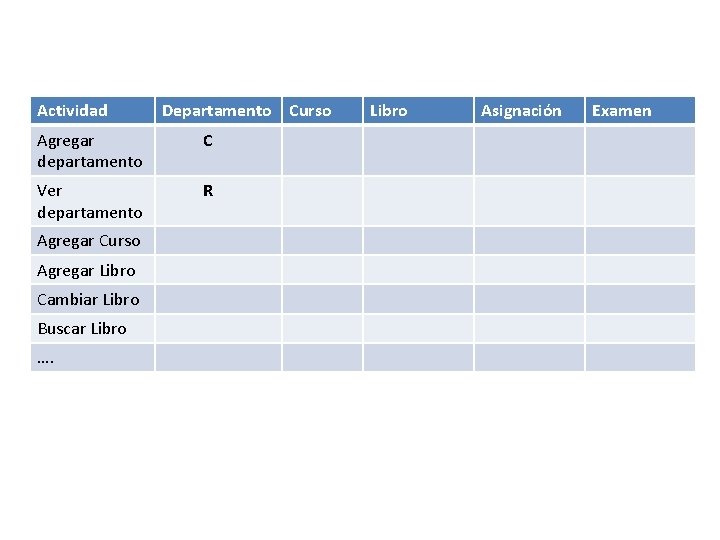

Actividad Departamento Curso Agregar departamento C Ver departamento R Agregar Curso Agregar Libro Cambiar Libro Buscar Libro …. Libro Asignación Examen

Actividad Departamento Curso Agregar departamento C Ver departamento R Agregar Curso R Agregar Libro Cambiar Libro Buscar Libro …. C Libro Asignación Examen

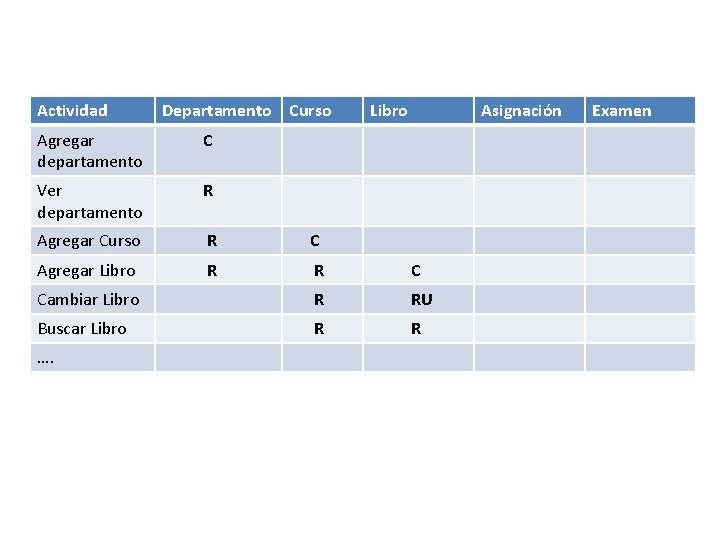

Actividad Departamento Curso Libro Asignación Agregar departamento C Ver departamento R Agregar Curso R C Agregar Libro R R C Cambiar Libro R RU Buscar Libro R R …. Examen

Diagrama Generalización-Especialización èGeneralización èHerencia èPolimorfismo èClases Abstractas • Identificación de clases abstractas • Buscar Clases • Determinar Métodos • Mensajes

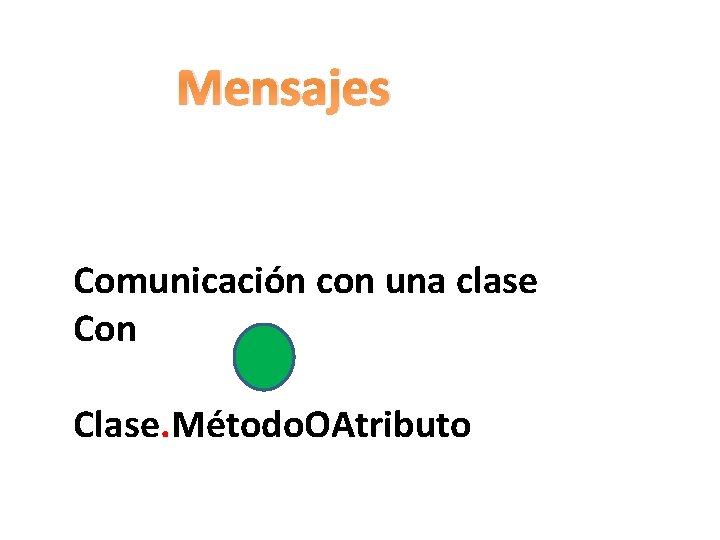

Mensajes Comunicación con una clase Con Clase. Método. OAtributo

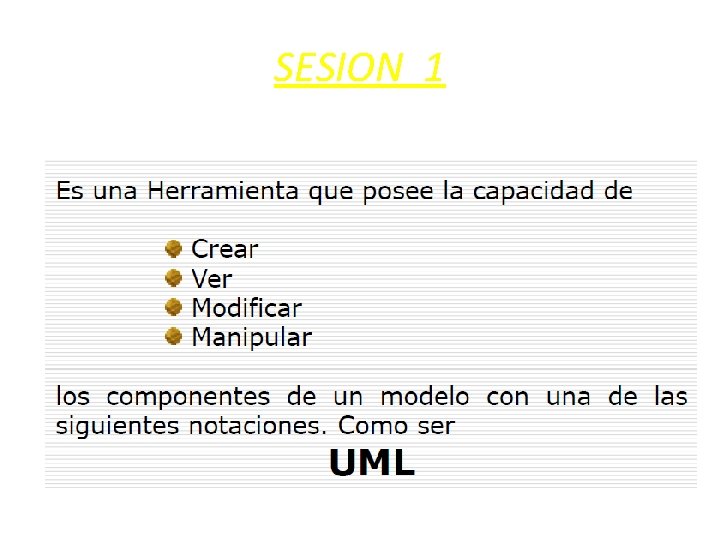

SESION 1

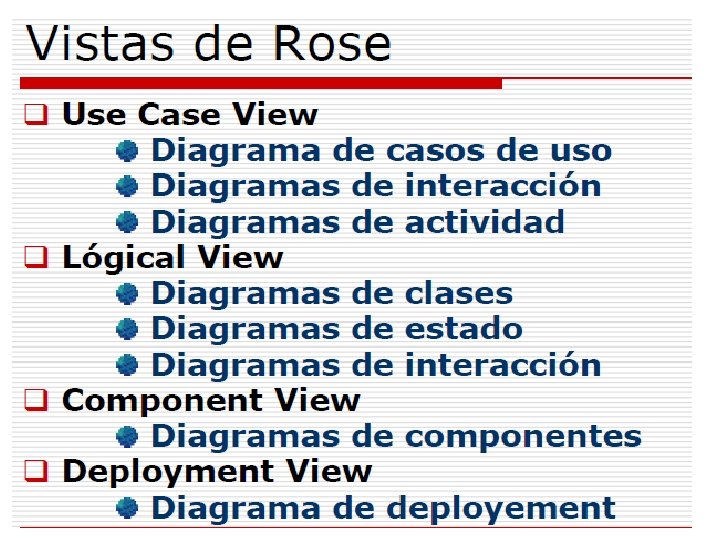

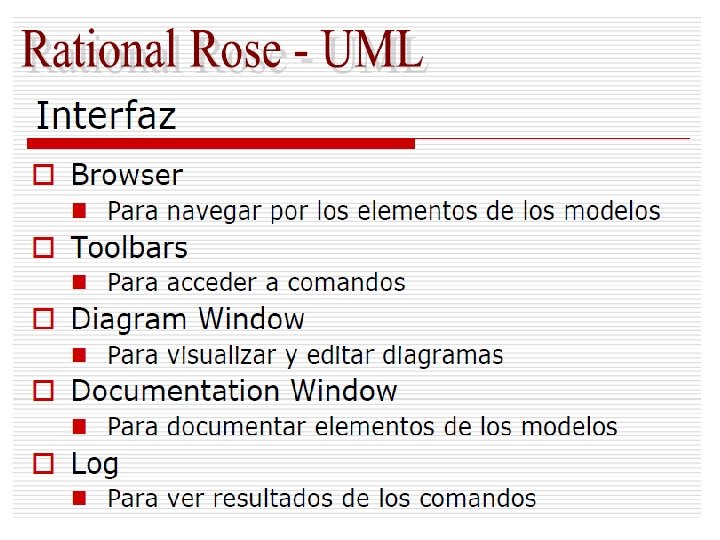

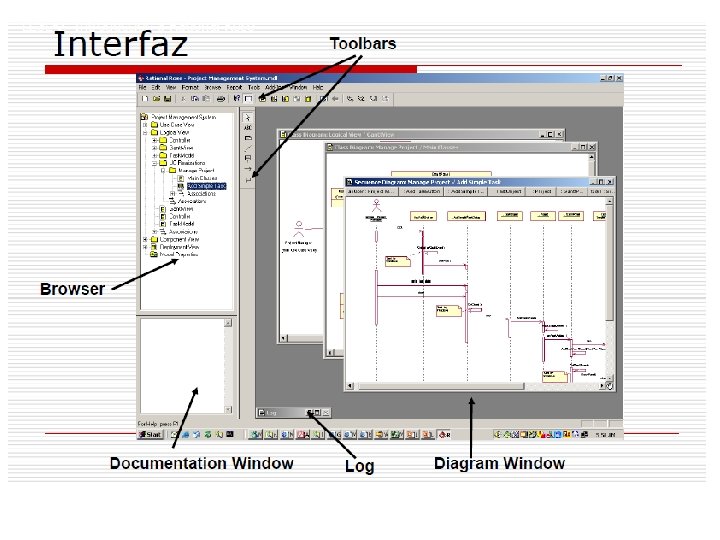

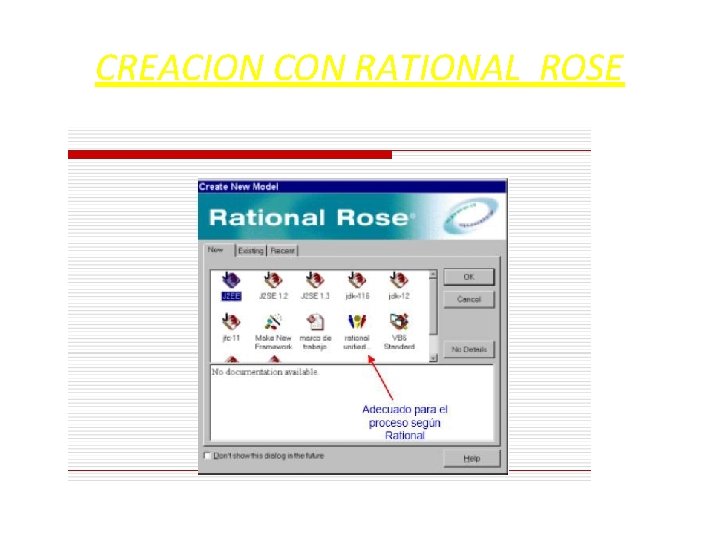

CREACION CON RATIONAL ROSE

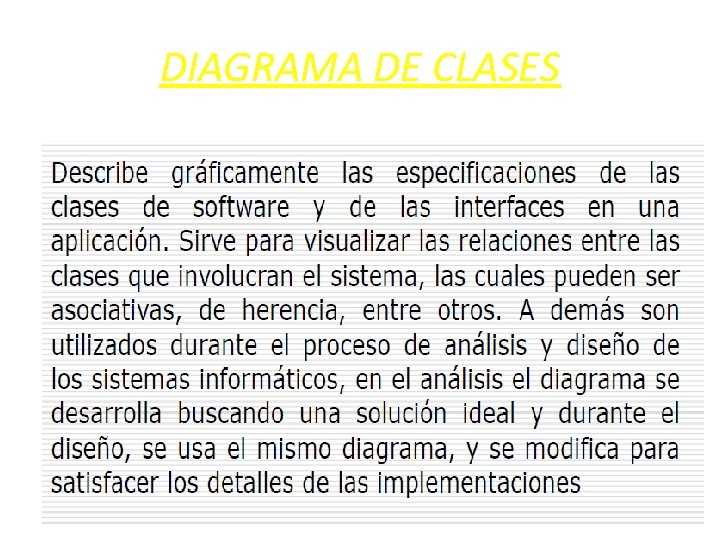

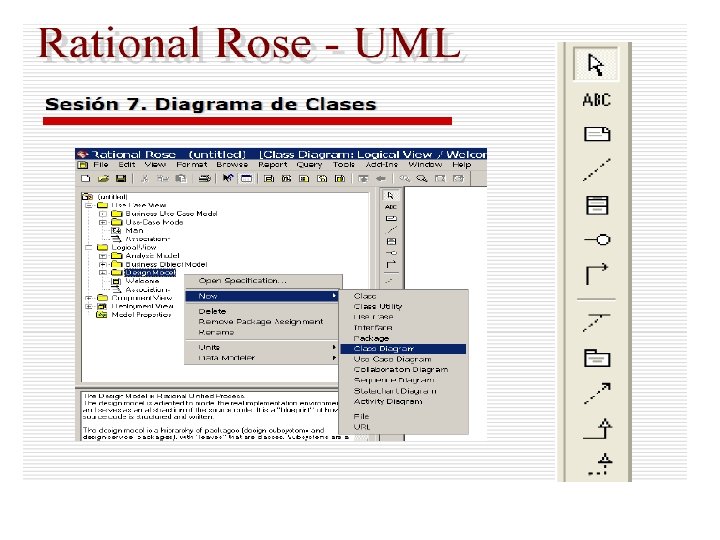

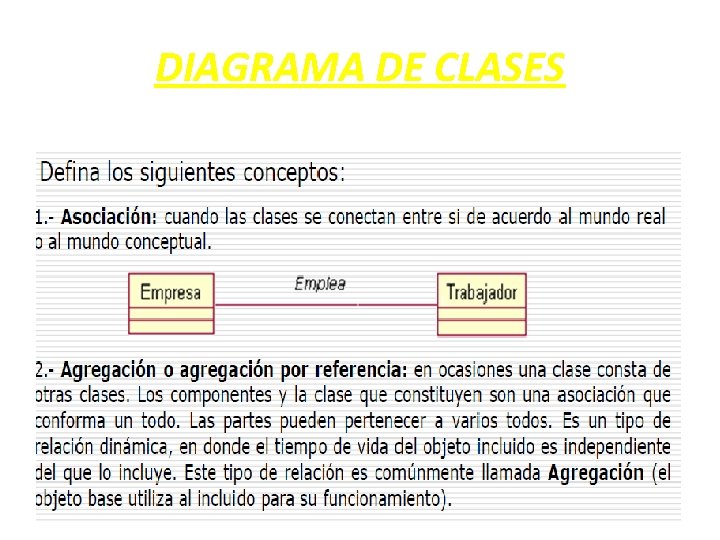

DIAGRAMA DE CLASES

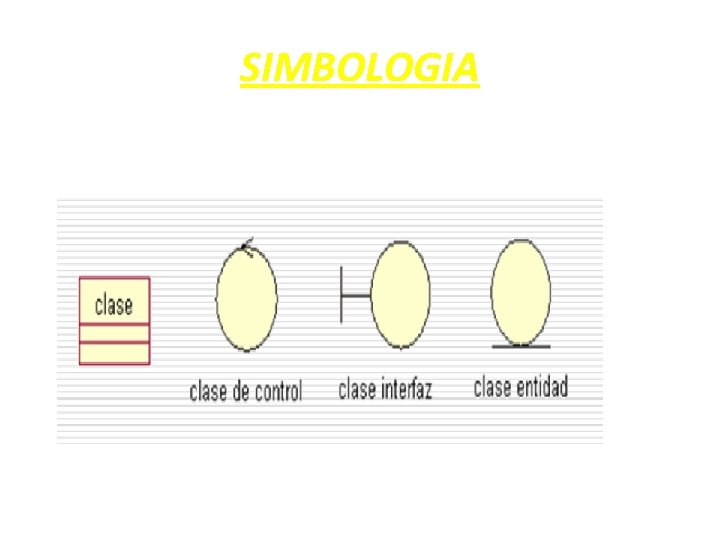

SIMBOLOGIA

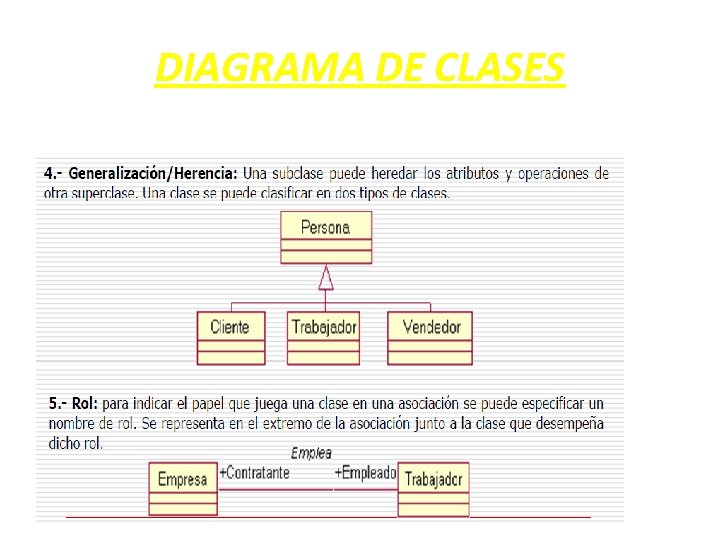

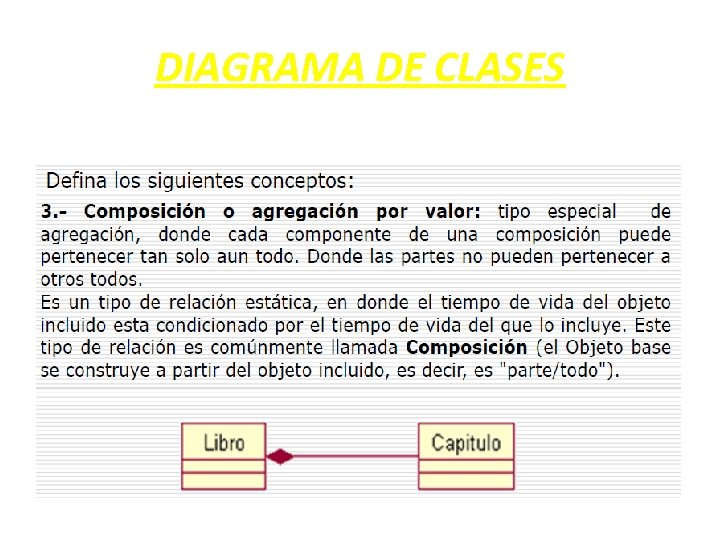

DIAGRAMA DE CLASES

DIAGRAMA DE CLASES

DIAGRAMA DE CLASES

DIAGRAMA DE CLASES

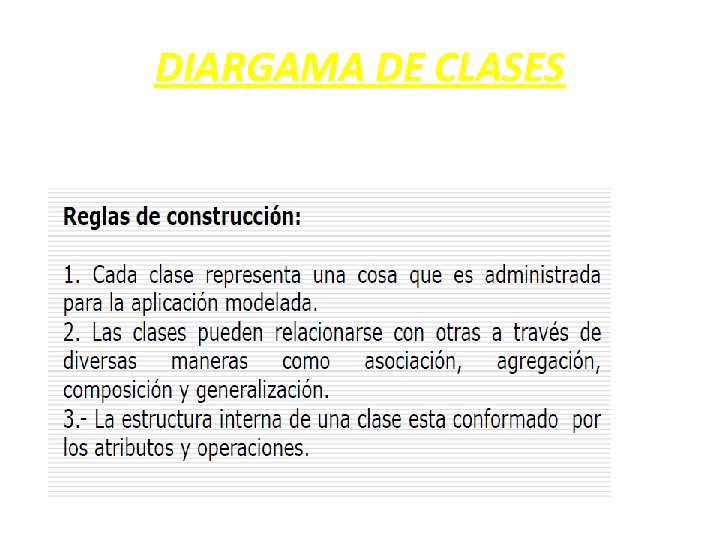

DIARGAMA DE CLASES

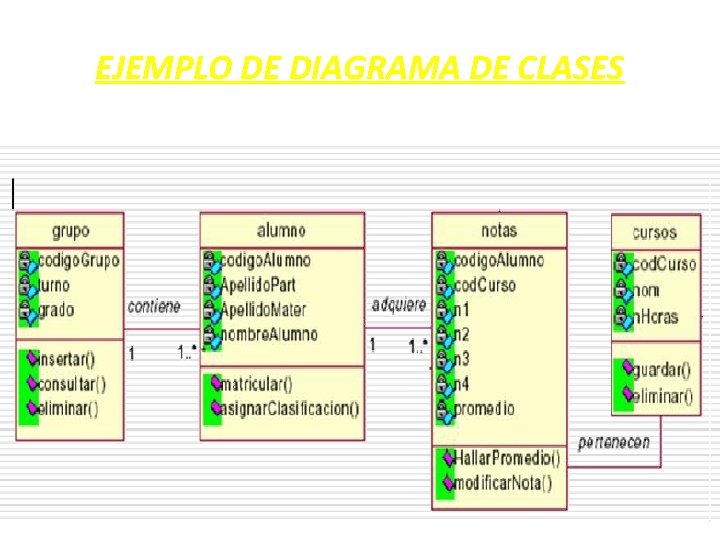

EJEMPLO DE DIAGRAMA DE CLASES

Eso Fue todo… PREGUNTAS? ? ?
