DIAGRAMA ELECTRICO CON PROGRAMADOR ELECTROMECANICO PARA LAVARROPAS PROGRAMADOR
- Slides: 14

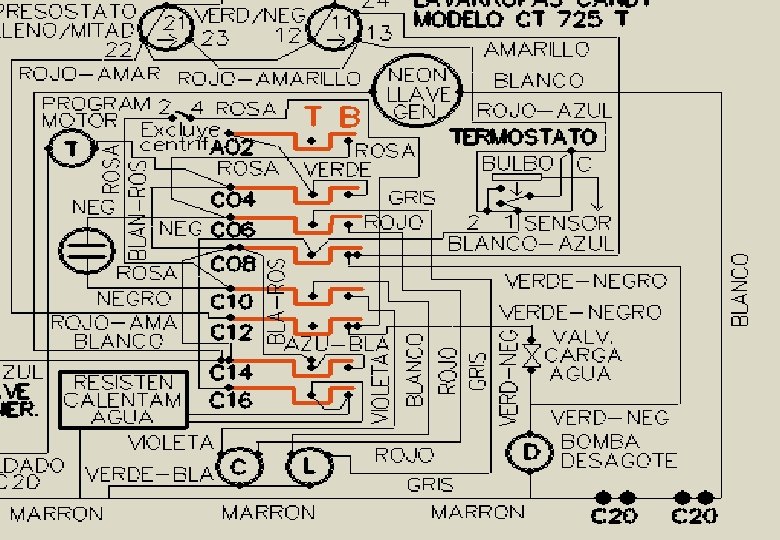

DIAGRAMA ELECTRICO CON PROGRAMADOR ELECTROMECANICO PARA LAVARROPAS PROGRAMADOR CON MOTOR SINCRONICO QUE ACCIONA 8 CONTACTOS MOVILES DENOMINADOS A 02 – C 04 – C 06 - C 08 – C 10 – C 12 – C 14 – C 16 QUE CIERRAN ALTERNATIVAMENTE SOBRE LOS CONTACTOS FIJOS “T” Y “B”

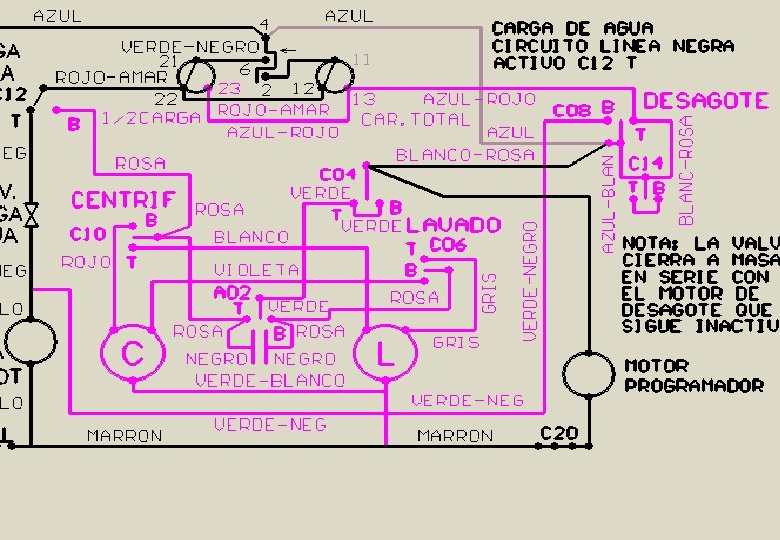

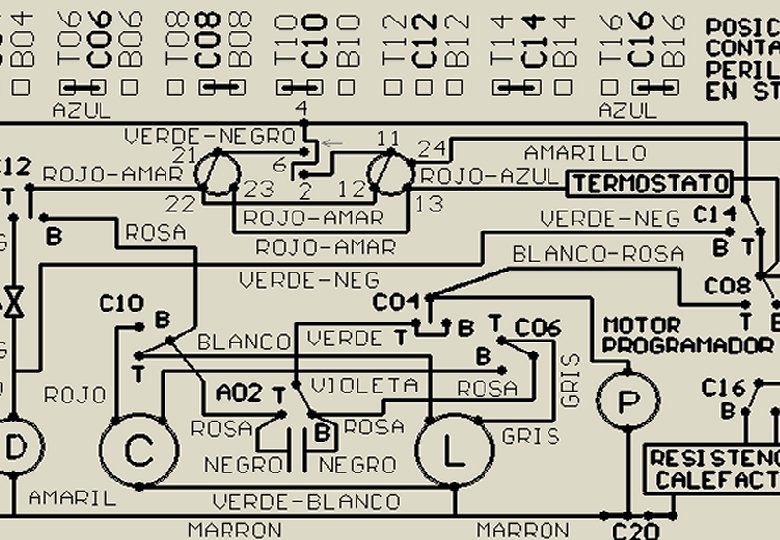

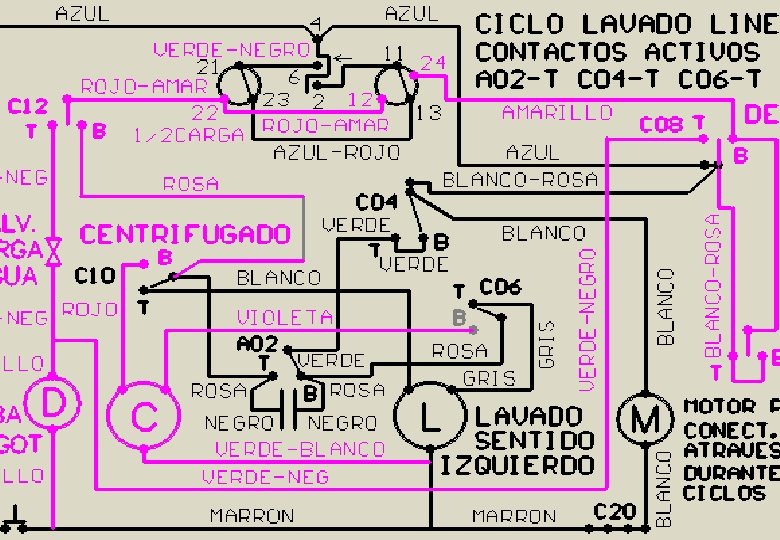

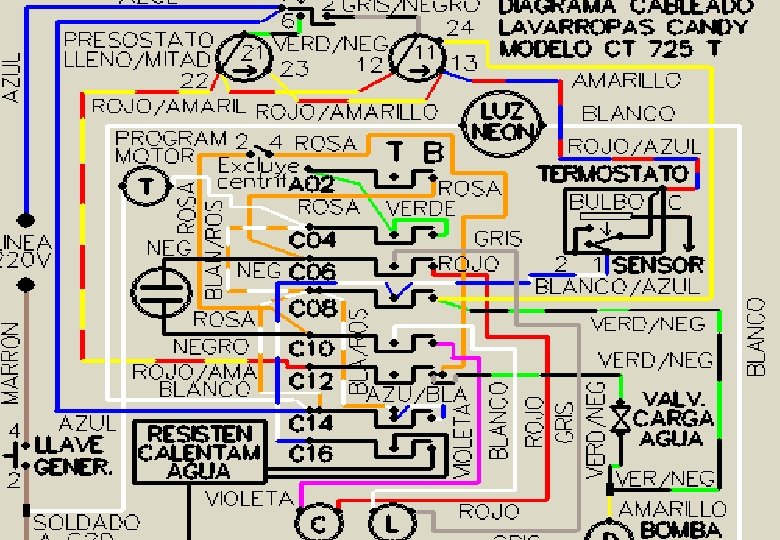

EL PROGRAMADOR ES UN MODELO GENERICO TAMBIEN APLICADO A OTROS LAVARROPAS ************** PARA LA DESCRIPCION DEL CIRCUITO Y LOS COLORES DE LOS CABLES SE HA ELEJIDO EL LAVARROPAS CANDY MODELO CT-725 T ************** LAS FIG. 3 Y 4 MUESTRAN EL PROGRAMADOR Y EL MOTOR ASOCIADO A EL, ASI COMO LA DIPOSICION DE LOS CONTACTOS MOVILES C Y LOS CONTACTOS FIJOS TYB

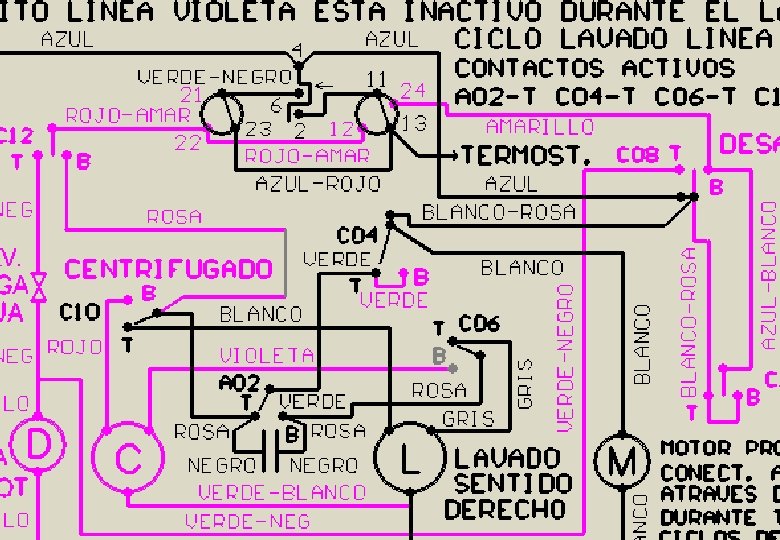

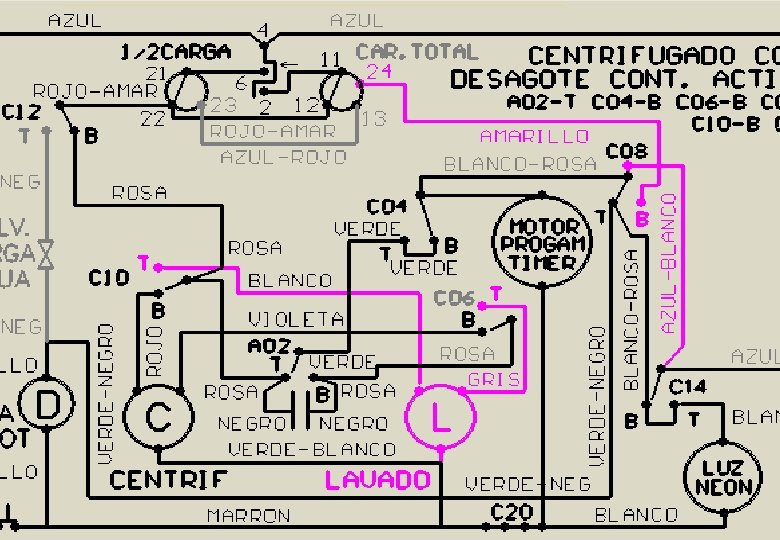

Recomendaciones finales • Los diagramas eléctricos corresponden a un programador electromecánico que es usado en varias marcas de lavarropas. • Se pueden desconectar todos cables del programador y comenzar la reconexión, 1º el circuito de la carga de agua y verificar su correcto funcionamiento, 2º seguir con el ciclo de lavado, 3º el circuito de desagote, 4º por ultimo, el centrifugado con desagote simultaneo. • Cuando finaliza el programa de lavado y el lavarropas se detiene y queda en la posición stop de la perilla se ha concluido la reparación.
Para las pruebas del funcionamiento por etapas del circuito del lavarropas es recomendable conectarlo a la línea de 220 V en serie con una lámpara eléctrica de 500 W del tipo del usado en fotografía. El funcionamiento (sin carga de ropa) se cumple perfectamente, encendiéndose la lámpara parcialmente con una intensidad de acuerdo al tipo de ciclo correspondiente, la máxima carga es la del ciclo de centrifugado con desagote, la minima carga es cuando opera la válvula de la carga de agua. Para visualizar mejor los diagramas en Power Point recomiendo reducir el ancho de la columna de diapositivas Buena suerte
