Diagrama E R Para indicadores de papeles Nombreemp
Diagrama E – R Para indicadores de papeles Nombre_emp Id_empleado Num_tel director Trabaja_para empleado trabajador FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 103
Diagrama E – R Ejemplo de relación ternaria. puesto Nombre_emp nivel Calle trabajo Id_empleado ciudad Cd_suc activo Nom_suc empleado Trabaja_en sucursal FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 104
Diagrama E – R Participación total de un conjunto de entidades en un conjunto de relaciones. Nombre_emp Id_empleado ciudad empleado FCC - BUAP Calle Otoño 2014 Num_prestatario MC. Beatriz Beltrán Martínez importe prestamo 105
Diagrama E – R Límites de cardinalidad en conjunto de relaciones. Nombre_emp Calle Id_empleado ciudad Num_prest empleado FCC - BUAP Otoño 2014 0. . * prestatario 1. . 1 MC. Beatriz Beltrán Martínez importe prestamo 106
Diagrama E – R Un conjunto de entidades puede no tener suficientes atributos para formar clave primaria, tal conjunto se le denomina conjunto de entidades débiles. Un conjunto de entidades que tiene una clave primaria se le conoce como conjunto de entidades fuertes. Para que un conjunto de entidades débiles tenga sentido, debe estar asociada con otro conjunto de entidades. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 107

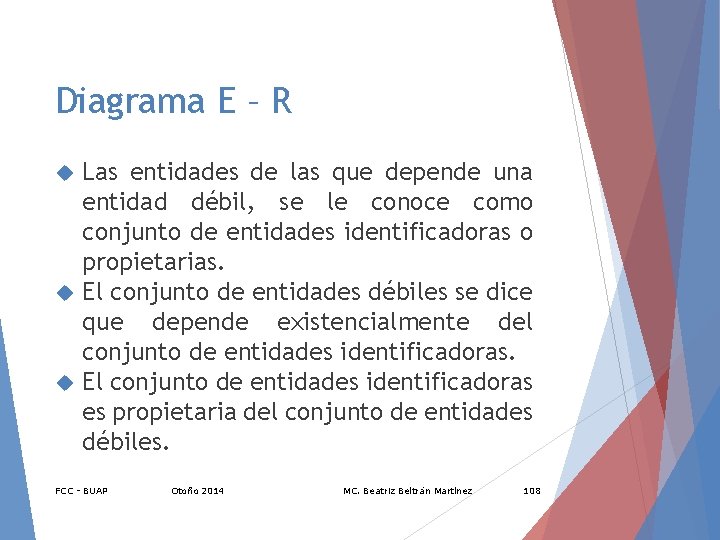

Diagrama E – R Las entidades de las que depende una entidad débil, se le conoce como conjunto de entidades identificadoras o propietarias. El conjunto de entidades débiles se dice que depende existencialmente del conjunto de entidades identificadoras. El conjunto de entidades identificadoras es propietaria del conjunto de entidades débiles. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 108
Diagrama E – R La relación que existe entre ambas relaciones se denomina como: relación identificadora. Este tipo de relación es varios a uno. La participación del conjunto de identidades débiles en la relación es total. El discriminante de un conjunto de entidades débiles, es el medio para distinguir todas aquellas entidades del conjunto de entidades que dependen de una entidad fuerte. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 109
Diagrama E – R La clave primaria de un conjunto de entidades débiles se forma con la clave primaria de la entidades identificadoras, más el discriminante del conjunto de entidades débiles. El conjunto de entidades identificadoras no debería tener atributos descriptivos. Una entidad débil puede participar en relaciones distintas de relaciones identificadoras. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 110
Diagrama E – R Conjunto de entidades débiles. Fecha_pago Num_prest importe prestamo FCC - BUAP Otoño 2014 importe Num_pago Pago_prest MC. Beatriz Beltrán Martínez pago 111
Diagrama E – R Especialización Un conjunto de entidades puede incluir subgrupos de entidades que se difieren de alguna forma de las otras entidades del conjunto. El proceso de designación de subgrupos dentro de un conjunto de entidades denominada especialización. Se puede llamar también relación superclase – subclase. Es un proceso descendente. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 112
Diagrama E – R Es el resultado de tomar un subconjunto de entidades de alto nivel para formar un conjunto de entidades de más bajo nivel. En la generalización cada entidad de alto nivel debe ser también una entidad de bajo nivel. La especialización no tiene este limitante. Se representa por medio de un triángulo denominado con la etiqueta "ISA", se distingue de la generalización por el grosor de las líneas que conectan al triángulo con las entidades. La especialización denota la diferencia entre los conjuntos de entidades de alto y bajo nivel. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 113
Diagrama E – R Generalización. Es el resultado de la unión de 2 o más conjuntos de entidades para producir un conjunto de entidades de más alto nivel. La generalización se usa para hacer resaltar los parecidos entre tipos de entidades de nivel más bajo y ocultar sus diferencias. La generalización consiste en identificar todos aquellos atributos iguales de un conjunto de entidades para formar una entidad global con dichos atributos semejantes, dicha entidad global queda en un nivel más alto al de las entidades origen. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 114
Diagrama E – R Ejemplo. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 115
Diagrama E – R Como se puede observar la Generalización trata de eliminar la redundancia (repetición) de atributos, al englobar los atributos semejantes. La(s) entidad(es) de bajo nivel cuenta(n) (heredan) con todos los atributos correspondientes. La generalización es un proceso ascendente. Para propósitos prácticos la generalización es una inversión simple de la especialización. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 116
Diagrama E – R Surge de la limitación que existe en el modelado de E-R, al no permitir expresar las relaciones entre relaciones de un modelo, en el caso de que una relación X se quiera unir con una entidad cualquiera para formar otra relación. La Generalización consiste en agrupar por medio de un rectángulo a la relación (representada por un rombo) junto con las entidades y atributos involucrados en ella, para formar un grupo que es considerado una entidad y ahora sí podemos relacionarla con otra entidad. FCC - BUAP Otoño 2014 MC. Beatriz Beltrán Martínez 117
Diagrama E – R Ejemplo con agregación. trabajo empleado sucursal Trabaja_en dirige FCC - BUAP Otoño 2014 director MC. Beatriz Beltrán Martínez 118
Diagrama E – R Relaciones redundantes. trabajo empleado sucursal Trabaja_en dirige FCC - BUAP Otoño 2014 director MC. Beatriz Beltrán Martínez 119
