Diagrama de Actividades Que es un Diagrama de

Diagrama de Actividades § Que es un Diagrama de Actividades? § Cual es su aplicacion? § Marcos de Responsabilidad.

Recordando los DFD El diagrama de actividad le muestra paso una operacion o proceso, puntos de decision y bifurcaciones. La idea es convertir el DFD en la base del codigo. El UML en cierta forma es un Diagrama de Flujo con Esteroides.

Que es un Diagrama de Actividades? Es una extension de un Diagrama de Estados… El diagrama de Estados muestra los estados de un objeto y representa las actividades como flechas que conecta los estados. El Diagrama de Estados resalta precisamente a las actividades.

Representacion Las actividades se representan por un rectangulo con las esquinas redondeadas (mas angosto y ovolado que la representacion del estado)

Las decisiones Casi siempre una secuencia de actividades llegara a un punto donde se realizara alguna decision. Ciertas condiciones le llevaran por un camino y otras por otro (pero ambas son mutuamente exclusivas).

Rutas Recurrentes Es el proceso de separar una transicion en dos rutas que se ejecuten al mismo tiempo (concurrencia) y luego se reunan.

Indicaciones Durante una secuencia de actividades, es posible enviar una indicacion. Cuando se reciba la indicacion provocara que se ejecute una actividad.

Ejemplo

Diagrama de Actividad para calcular el Fibonacci de un numero.

Marcos de Responsabilidad Es una expansion del diagrama de Activiadad y mostrar quien tiene la responsabilidad de un proceso. Ejemplo: Veamos el caso de una firma de consultoria y el proceso de negociacion involucrado en una junta con un cliente.

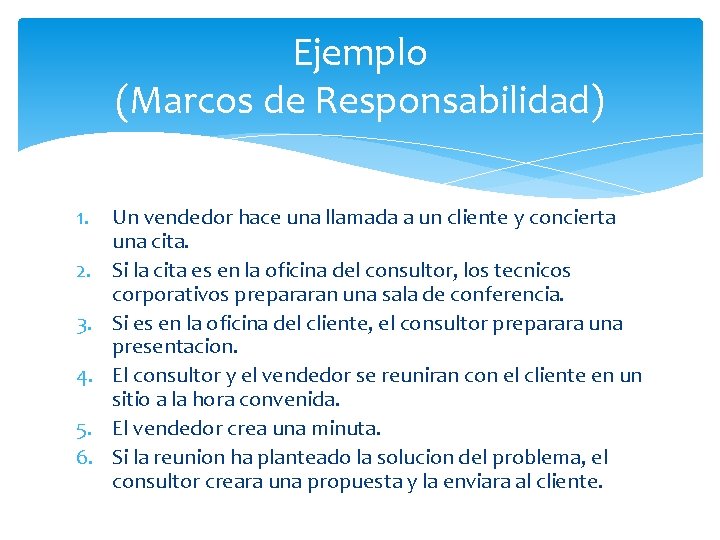

Ejemplo (Marcos de Responsabilidad) 1. 2. 3. 4. 5. 6. Un vendedor hace una llamada a un cliente y concierta una cita. Si la cita es en la oficina del consultor, los tecnicos corporativos prepararan una sala de conferencia. Si es en la oficina del cliente, el consultor preparara una presentacion. El consultor y el vendedor se reuniran con el cliente en un sitio a la hora convenida. El vendedor crea una minuta. Si la reunion ha planteado la solucion del problema, el consultor creara una propuesta y la enviara al cliente.

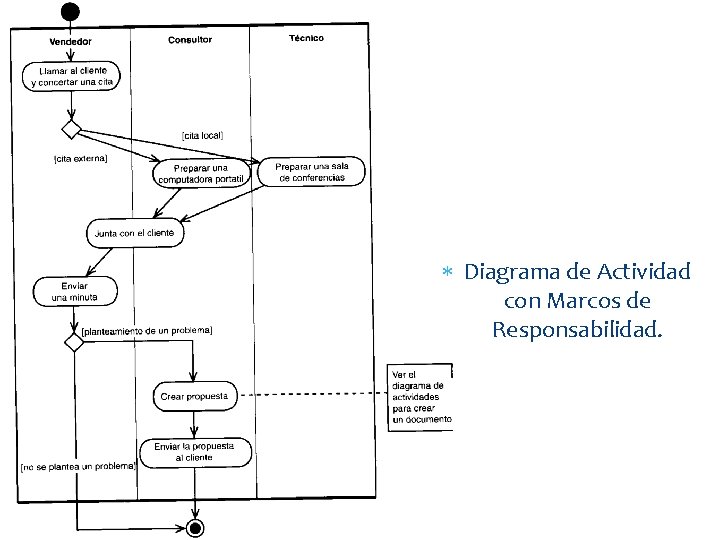

Diagrama de Actividad con Marcos de Responsabilidad.

Gracias por su Atencion!!! Ing. Jose Manuel Poveda
