Diagram komunikacji communication diagram Diagram komunikacji nazywany jest
- Slides: 10
Diagram komunikacji (communication diagram) §Diagram komunikacji nazywany jest również diagramem kolaboracji lub diagramem współpracy. §Na diagramie uwypukla się organizację obiektów uczestniczących w interakcji. §W diagramie komunikacji szczególny nacisk kładzie się na przepływ komunikatów między obiektami.

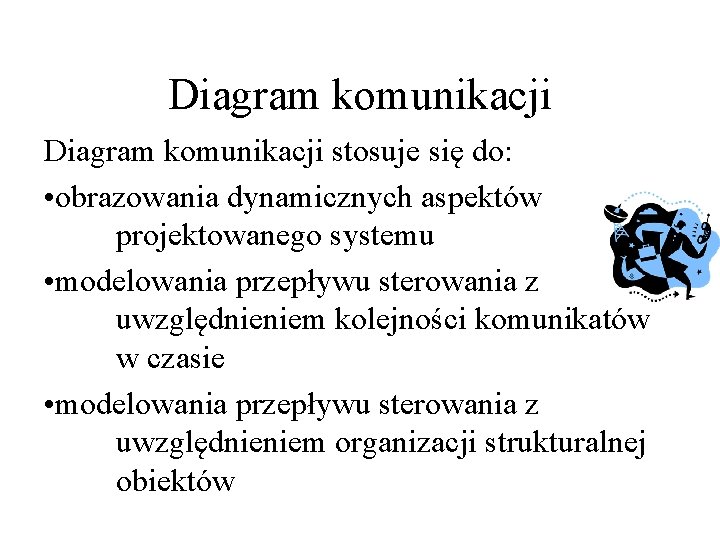

Diagram komunikacji stosuje się do: • obrazowania dynamicznych aspektów projektowanego systemu • modelowania przepływu sterowania z uwzględnieniem kolejności komunikatów w czasie • modelowania przepływu sterowania z uwzględnieniem organizacji strukturalnej obiektów
Diagram komunikacji W diagramie komunikacji występują: • aktorzy (actor) • obiekty (obiect) • wiązania (association) • komunikaty (message)

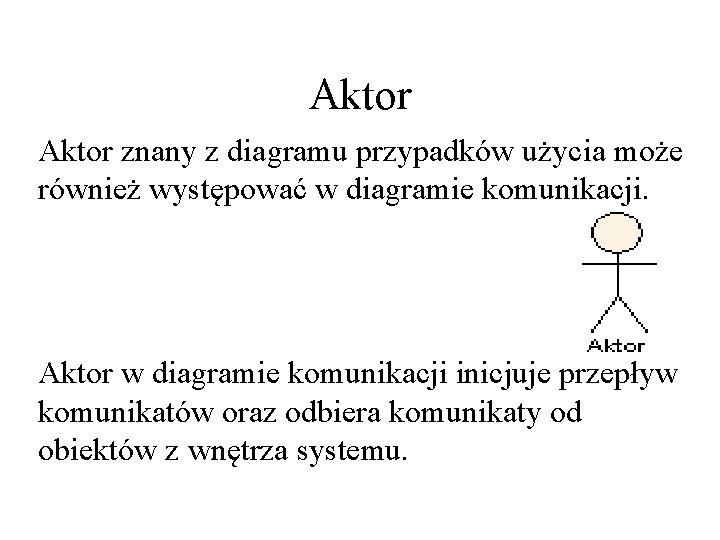

Aktor znany z diagramu przypadków użycia może również występować w diagramie komunikacji. Aktor w diagramie komunikacji inicjuje przepływ komunikatów oraz odbiera komunikaty od obiektów z wnętrza systemu.

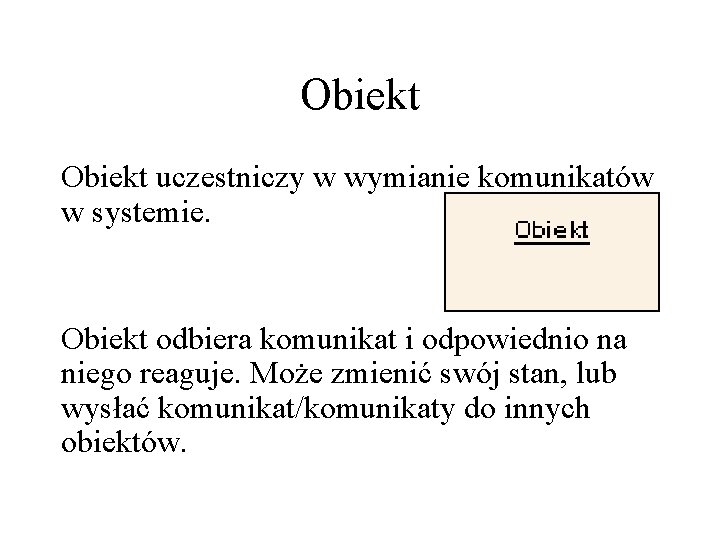

Obiekt uczestniczy w wymianie komunikatów w systemie. Obiekt odbiera komunikat i odpowiednio na niego reaguje. Może zmienić swój stan, lub wysłać komunikat/komunikaty do innych obiektów.
Wiązania Wiązanie (association) jest kanałem komunikacyjnym między obiektami. Struktura wiązań zaczerpnięta jest z diagramu obiektów.
Komunikaty W diagramie komunikatów najistotniejszym elementem jest ciąg komunikatów. Aby wskazać kolejność komunikatu w czasie wystarczy poprzedzić go odpowiednim jego numerem w ciągu. Zagnieżdżenia obrazowane są za pomocą notacji Deweya (np. : 1. 1, 1. 2. 1)
Komunikaty
Diagram komunikacji Dobrze zbudowany diagram komunikacji: • uwypukla jeden dynamiczny aspekt systemu • obrazuje tylko te byty, które są niezbędne do zrozumienia tego aspektu • uwzględnia szczegóły odpowiednie do przyjętego poziomu abstrakcji • nie jest zbyt ogólny
Diagram komunikacji
