Diagram Fasa 1 Gabriel Sianturi Komponen Paduan terdiri
Diagram Fasa 1 Gabriel Sianturi
Komponen • Paduan terdiri dari unsur penyusun yang disebut komponen. • Komponen adalah logam murni dan/atau senyawa yang membentuk suatu paduan logam Misal: paduan tembaga-seng kuningan (Copper. Zinc brass), komponennya Cu dan Zn • Paduan biner: tersusun dari 2 komponen • Paduan terner: tersusun dari 3 komponen
Fasa • Paduan terdiri dari fasa (phase) • Fasa : bagian homogen yang mempunyai karakteristik fisik dan kimia yang berbeda Aluminum. Copper Alloy
Batas Kelarutan • Batas kelarutan (Solubility Limit): konsentrasi maksimum dari atom pelarut yang dapat melarut dalam pelarut untuk membentuk larutan padat (solid solution) • Max solubility limit of sugar in water at 20 o. C? 65 wt% sugar. - Jika Co < 65 wt% sugar: liquid solution (syrup) - Jika Co > 65 wt% sugar: syrup + sugar. • Batas kelarutan naik jika T naik: Mis: T = 100 C, solubility limit = 80 wt% sugar.
Efek Temperatur & Komposisi • Merubah T dapat merubah banyaknya fasa: dari A ke B. • Merubah Co dapat merubah banyaknya fasa: dari B ke D. • watersugar system
Diagram Fasa (1) Fungsi : -Menjelaskan fasa yang terjadi sebagai fungsi dari T, Co, P. - Sebagai panduan dalam pemilihan dan atau proses material • Diagram fasa Cu-Ni

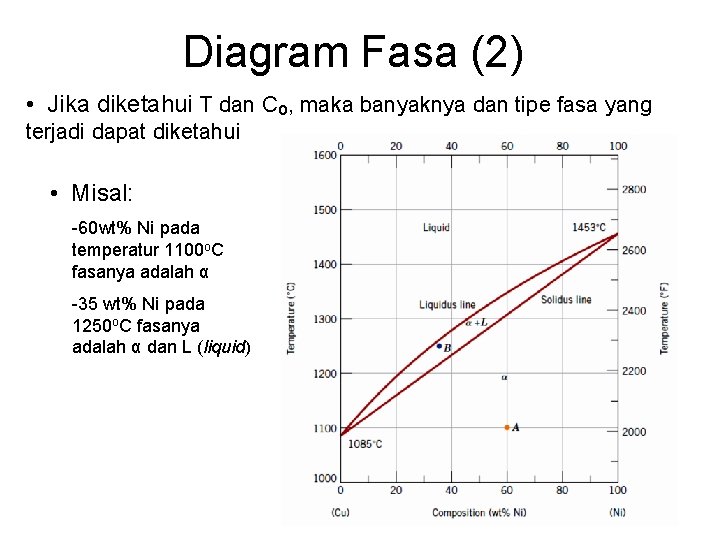

Diagram Fasa (2) • Jika diketahui T dan Co, maka banyaknya dan tipe fasa yang terjadi dapat diketahui • Misal: -60 wt% Ni pada temperatur 1100 o. C fasanya adalah α -35 wt% Ni pada 1250 o. C fasanya adalah α dan L (liquid)
Komposisi Fasa • Jika diketahui T dan Co, maka komposisi dari setiap fasa dapat diketahui: • Contoh:
Fraksi Fasa • Jika diketahui T dan Co, maka fraksi fasa (phase amount) dapat diketahui dengan menggunakan lever rule • Contoh: = 27 wt%

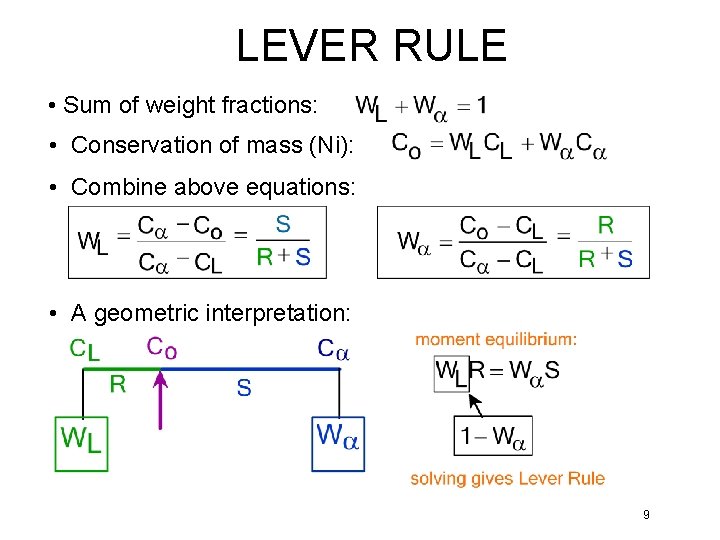

LEVER RULE • Sum of weight fractions: • Conservation of mass (Ni): • Combine above equations: • A geometric interpretation: 9
Transformasi Fasa • Transformasi fasa pada pendinginan Co = 35 wt%Ni dari fasa Liquid Adapted from Fig. 9. 3, Callister 6 e.
Sifat Mekanik Cu-Ni System • Efek solid solution strengthening pada: --Tensile strength (TS) --Ductility (%EL, %AR) --Peak as a function of Co --Min. as a function of Co
