Diagram Arus Data

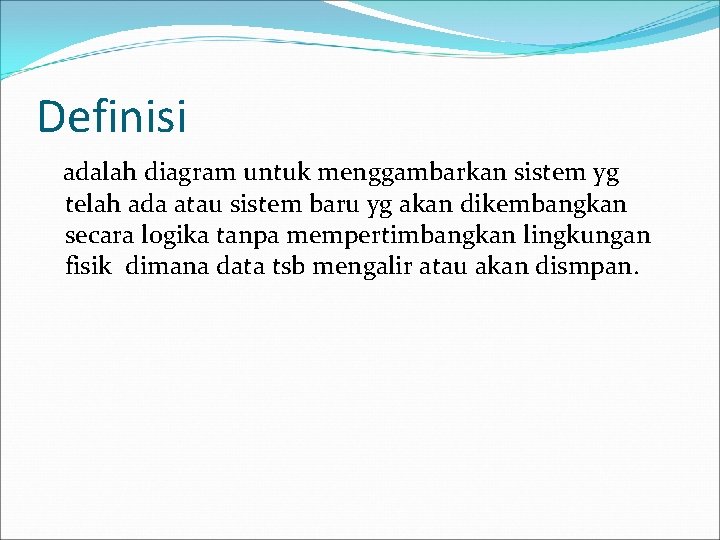

Definisi adalah diagram untuk menggambarkan sistem yg telah ada atau sistem baru yg akan dikembangkan secara logika tanpa mempertimbangkan lingkungan fisik dimana data tsb mengalir atau akan dismpan.

Simbol Yang Digunakan �External entity (kesatuan luar) atau system boundary (batas sistem) �Data flow (arus data) �Process (proses) �Data store (simpanan data)

Kesatuan Luar �Sustu kantor, departemen atau devisi laian dalam perusahaan tetapi diluar sistem yang sedang dikembangkan �Orang atau kelompok orang di organisasi tetapi diluar sistem yang dikembangkan �Suatu organisasi atau orang yang berada diluar organisasi, misal langganan, pemasok �Sistem informasi lain diluar sistem yang dikembangkan �Sumber asli dari transaksi �Penerima akhir dari suatu laporan yang dihasilkan sistem

Simbol Entity a b Langganan c Akutansi d Gudang Pemasok

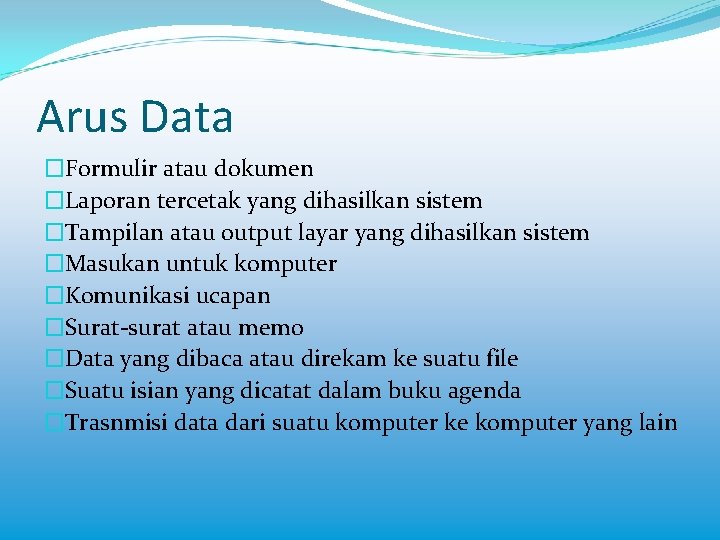

Arus Data �Formulir atau dokumen �Laporan tercetak yang dihasilkan sistem �Tampilan atau output layar yang dihasilkan sistem �Masukan untuk komputer �Komunikasi ucapan �Surat-surat atau memo �Data yang dibaca atau direkam ke suatu file �Suatu isian yang dicatat dalam buku agenda �Trasnmisi data dari suatu komputer ke komputer yang lain

Konsep paket dari data (packet of data) a Order Langganan Pembayaran 1 Order Langganan Gambar Yang salah a Langganan Order Langganan Dan Pembayaran Gambar Yang benar 1 Order Langganan

Arus Data a 1 Langganan Order Langganan

Arus Data a 1 Order Langganan Pembayaran 2 Penerimaan Kas

Konsep arus data menyebar (diverging data flow) 2 Order Langganan Tembusan journal 1 Penerimaan Kas Order Penjualan Tembusan kredit 3 Verifikasi Kredit Tembusan Permintaan barang b Gudang

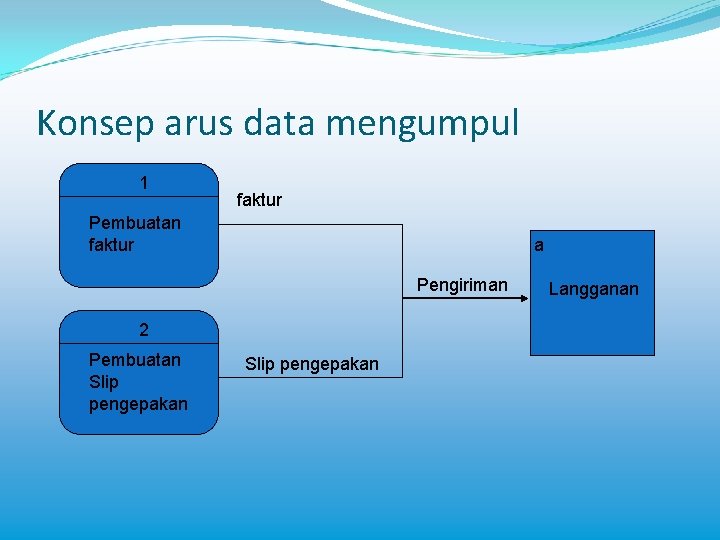

Konsep arus data mengumpul 1 faktur Pembuatan faktur a Pengiriman 2 Pembuatan Slip pengepakan Langganan

Konsep arus data mengumpul 1 faktur Pembuatan faktur a Langganan 2 Pembuatan Slip pengepakan

Proses �Kegiatan atau kerja yang dilakukan orang, mesin atau komputer �Semua proses harus ada input dan harus ada outputnya �Physical data flow diagram (PDFD) proses dapat dilakukan oleh manusia, mesin atau komputer �Logical data flow diagram (LDFD) proses yang dilakukan oleh komputer

Simbol Proses Identifikasi atau Identifikasi Nama Proses Pemroses Nama Proses

Proses 1. 2. 3. Identifikasi Proses Biasanya berupa angka yang menunjukkan nomor acuan dari proses Nama Proses Menunjukkan apa yang dikerjakan proses, biasanya diawali dengan kata kerja Pemroses � � Pada PDFD tidak hanya oleh komputer tapi juga bisa proses manual atau mesin non komputer jadi harus disebutkan Pada LDFD menyebutkan nama program yang melakukan proses bila dalam sistem terdiri atas banyak program.

Kesalahan dalam penggambaran proses yang terjadi Identifikasi Nama Proses ? Black Hole (Ada input tidak ada output) Identifikasi ? Nama Proses Miracle / ajaib (Ada output namun tidak ada input)

Simpanan Data 1. 2. 3. 4. 5. Suatu file atau database di sistem komputer Suatu arsip atau catatan manual Suatu kotak tempat data di meja seseorang Suatu tabel acuan manual Suatu agenda atau buku

Simbol Media Nama data source kesalahan yang sering muncul D 1 Penjualan D 2 Piutang dagang a Langganan

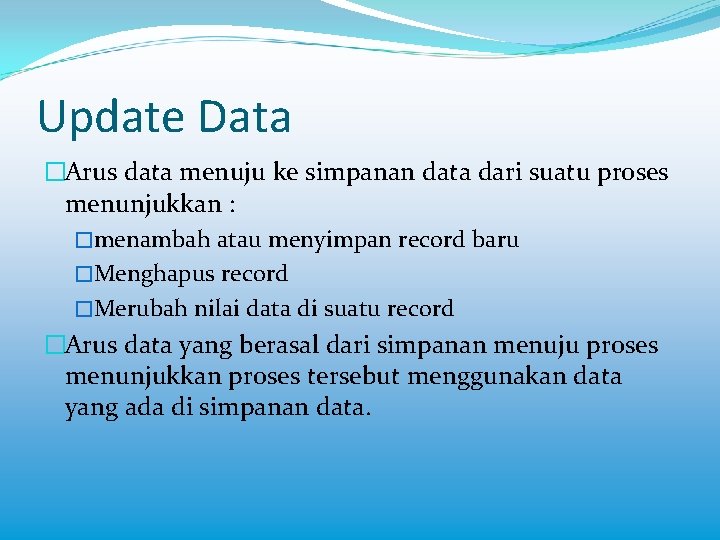

Update Data �Arus data menuju ke simpanan data dari suatu proses menunjukkan : �menambah atau menyimpan record baru �Menghapus record �Merubah nilai data di suatu record �Arus data yang berasal dari simpanan menuju proses menunjukkan proses tersebut menggunakan data yang ada di simpanan data.

Update data 1 Memeriksa dan merubah data barang Penjualan D 1 Persediaan barang Memeriksa dan Status barang D 1 merubah data barang Persediaan barang 1 Penjualan

Penggandaan kesatuan luar dan simpanan data agar gambar tidak terlalu kompleks denga perpotongan garis a a Langganan * Atau D 1 Penjualan Atau D 1 * Penjualan Atau Langganan ** D 1 Penjualan D 1 * * Penjualan

Context diagram (top level / level 0) x a 0 y b c Over view diagram (level 1) 1 x a c B b y 4 2 A D E 3 Z c

Over view diagram (level 1) 1 x a c B b 4 y 2 A D 3 E Z Over view diagram (level 2) E 3. 1 c D P Q 3. 2 R S 3. 3 Z

Diagram Context b c Status Langganan Gudang Manajer Kredit 0 a Langganan Order langganan Tembusan permintaan persediaan Transaksi Penjualan Faktur, Tembusan kredit d Pengiriman

Diagram Jenjang Proses 0 Transaksi Penjualan 1 2 Memproses Order Langganan 1. 1 Mengecek Pemenuhan order 3 Merekam Back order 4 Merekam Transaksi Dan posting Memverifikasi Kredit 1. 2 Top Level 1. 3 Membuat Order penjualan Membuat Laporan 1. 4 Membuat Faktur dan tembusan Level 0 Level 1

1 D 6 a Manajer Kredit Order langganan D 7 Persediaan Status persediaan rekam back order 1. 1 Mengecek Pemenuhan order Back order Order tidak terpenuhi 1. 2 Merekam Back order 1. 3 c Membuat Order penjualan Manajer Kredit Tembusan Permintaan persediaan b Pengiriman Faktur, tembusan kredit Rekam order penjualan D 8 * Order penjualan 2 1. 4 Membuat Faktur penjualan 3 Order penjualan D 8 D 1 Nama langganan * Order penjualan langganan

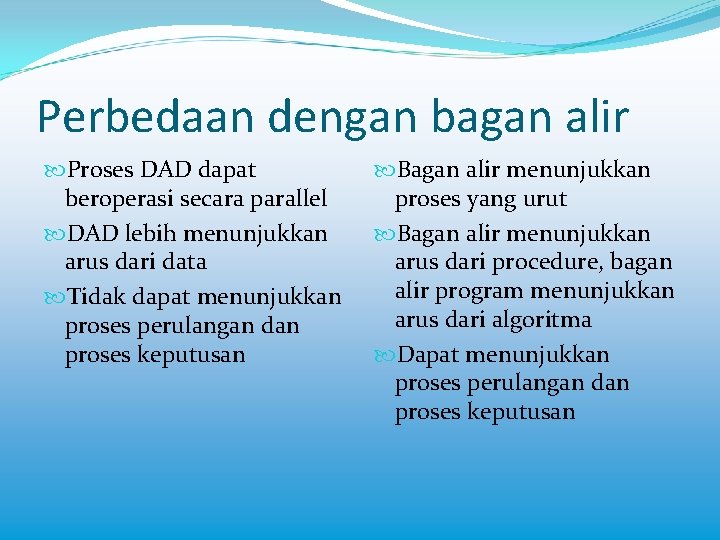

Perbedaan dengan bagan alir Proses DAD dapat beroperasi secara parallel DAD lebih menunjukkan arus dari data Tidak dapat menunjukkan proses perulangan dan proses keputusan Bagan alir menunjukkan proses yang urut Bagan alir menunjukkan arus dari procedure, bagan alir program menunjukkan arus dari algoritma Dapat menunjukkan proses perulangan dan proses keputusan

Kelemahan DAD �Tidak dapat menunjukkan proses perulangan �Tidak dapat menunjukkan proses keputusan �Tidak dapat menunjukkan proses perhitungan
