Diagnosis Technician Brake ABS EBD and BA Ide

Diagnosis Technician >> Brake >> ABS, EBD and BA Ide Kontrol dari ABS (Anti-lock Brake System) Umum Toleransi ABS meleset Tenaga pengereman : tenaga berbelok Tenaga berbelok Beton kering Aspal basah Es Es 0 Rasio slip 20 40 60 Rasio meleset (%) 80 100 Kecepatan kendaraan – kecepatan roda 100 % Kecepatan kendaraan (1/1)

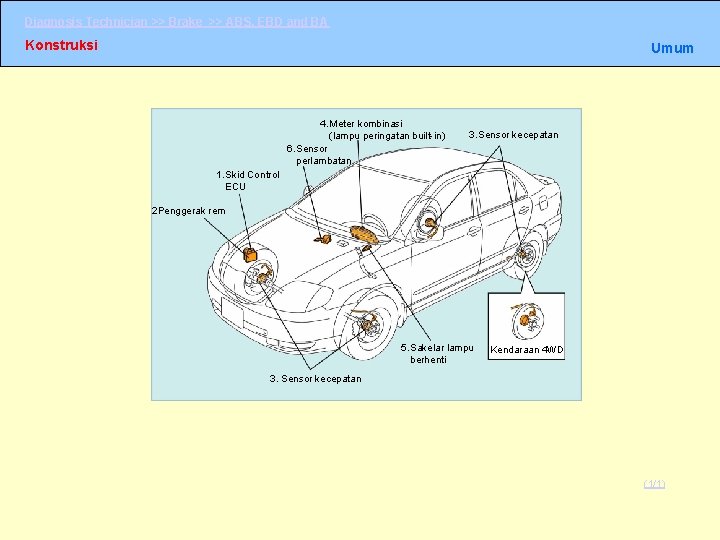

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Umum 4. Meter kombinasi (lampu peringatan built-in) 6. Sensor perlambatan 3. Sensor kecepatan 1. Skid Control ECU 2 Penggerak rem 5. Sakelar lampu berhenti Kendaraan 4 WD 3. Sensor kecepatan (1/1)

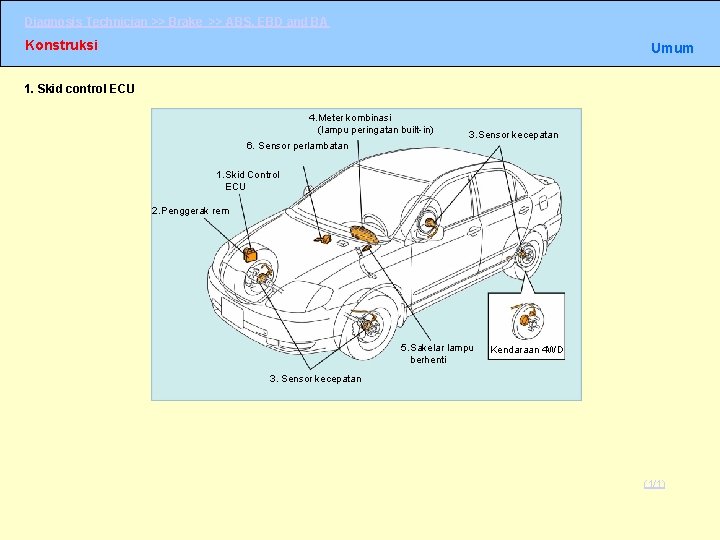

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Umum 1. Skid control ECU 4. Meter kombinasi (lampu peringatan built-in) 3. Sensor kecepatan 6. Sensor perlambatan 1. Skid Control ECU 2. Penggerak rem 5. Sakelar lampu berhenti Kendaraan 4 WD 3. Sensor kecepatan (1/1)

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Umum 2. Penggerak rem 4. Meter kombinasi (lampu peringatan built-in) 3. Sensor kecepatan 6. Sensor perlambatan 1. Skid Control ECU 2. Penggerak rem 5. Sakelar lampu berhenti Kendaraan 4 WD 3. Sensor kecepatan (1/1)

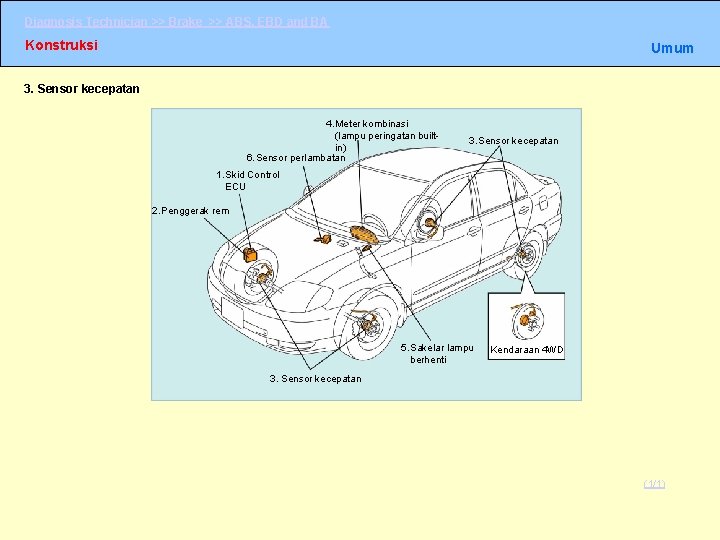

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Umum 3. Sensor kecepatan 4. Meter kombinasi (lampu peringatan builtin) 6. Sensor perlambatan 3. Sensor kecepatan 1. Skid Control ECU 2. Penggerak rem 5. Sakelar lampu berhenti Kendaraan 4 WD 3. Sensor kecepatan (1/1)

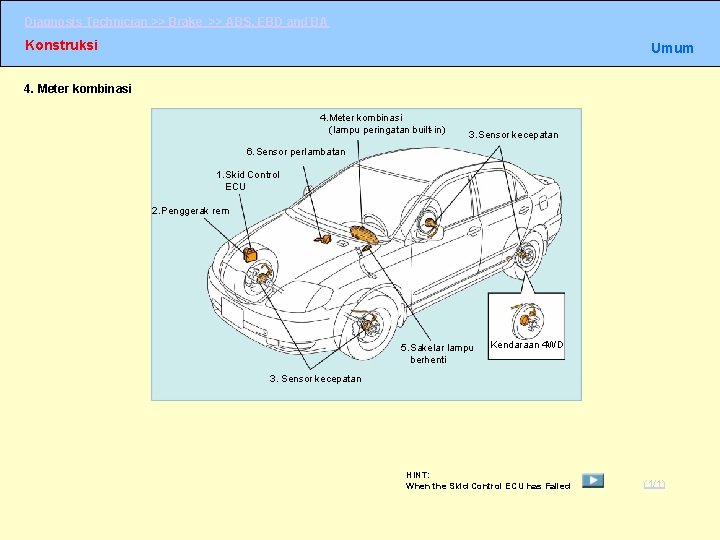

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Umum 4. Meter kombinasi (lampu peringatan built-in) 3. Sensor kecepatan 6. Sensor perlambatan 1. Skid Control ECU 2. Penggerak rem 5. Sakelar lampu berhenti Kendaraan 4 WD 3. Sensor kecepatan HINT: When the Skid Control ECU has Failed (1/1)

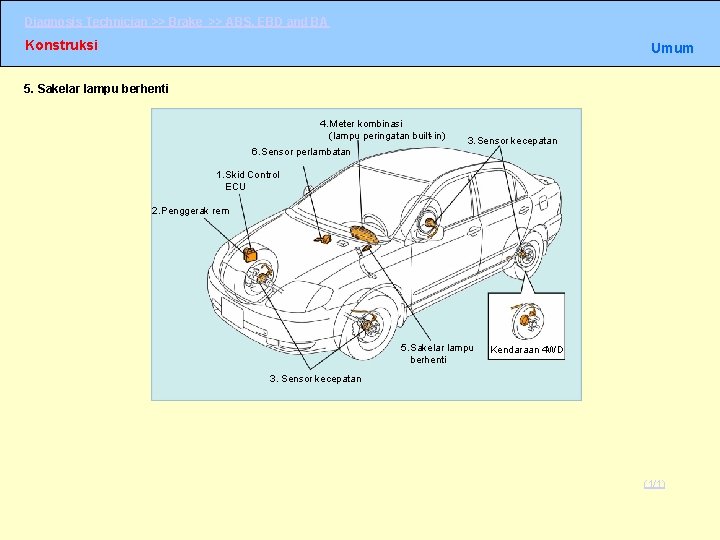

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Umum 5. Sakelar lampu berhenti 4. Meter kombinasi (lampu peringatan built-in) 3. Sensor kecepatan 6. Sensor perlambatan 1. Skid Control ECU 2. Penggerak rem 5. Sakelar lampu berhenti Kendaraan 4 WD 3. Sensor kecepatan (1/1)

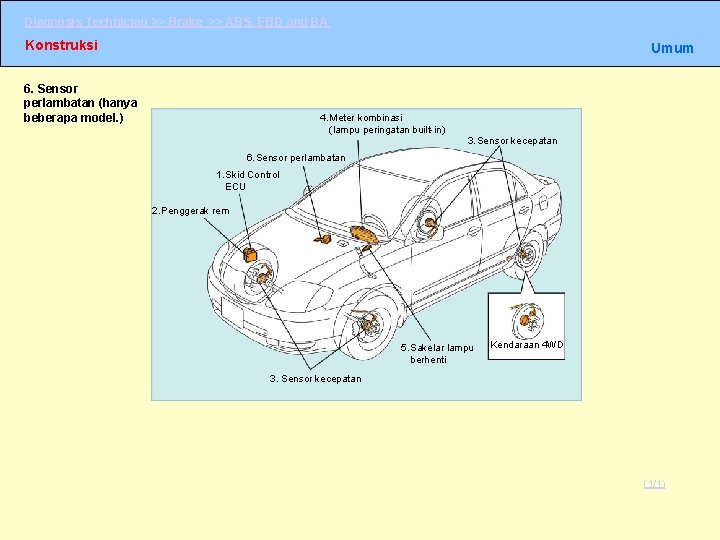

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Umum 6. Sensor perlambatan (hanya beberapa model. ) 4. Meter kombinasi (lampu peringatan built-in) 3. Sensor kecepatan 6. Sensor perlambatan 1. Skid Control ECU 2. Penggerak rem 5. Sakelar lampu berhenti Kendaraan 4 WD 3. Sensor kecepatan (1/1)

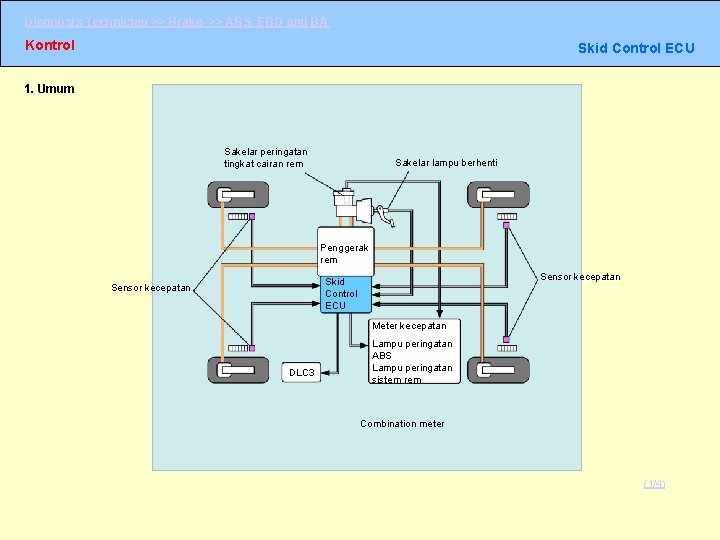

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU 1. Umum Sakelar peringatan tingkat cairan rem Sakelar lampu berhenti Penggerak rem Sensor kecepatan Skid Control ECU Sensor kecepatan Meter kecepatan DLC 3 Lampu peringatan ABS Lampu peringatan sistem rem Combination meter (1/4)

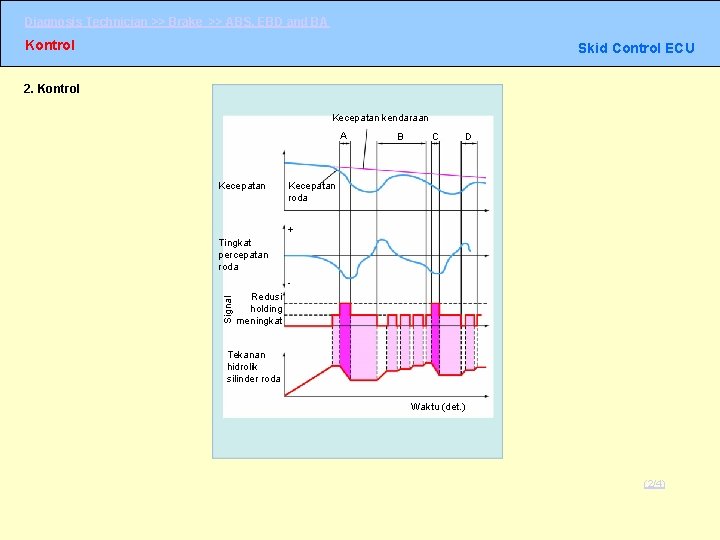

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU 2. Kontrol Kecepatan kendaraan A Kecepatan B C D Kecepatan roda + Tingkat percepatan roda Signal Redusi holding meningkat Tekanan hidrolik silinder roda Waktu (det. ) (2/4)

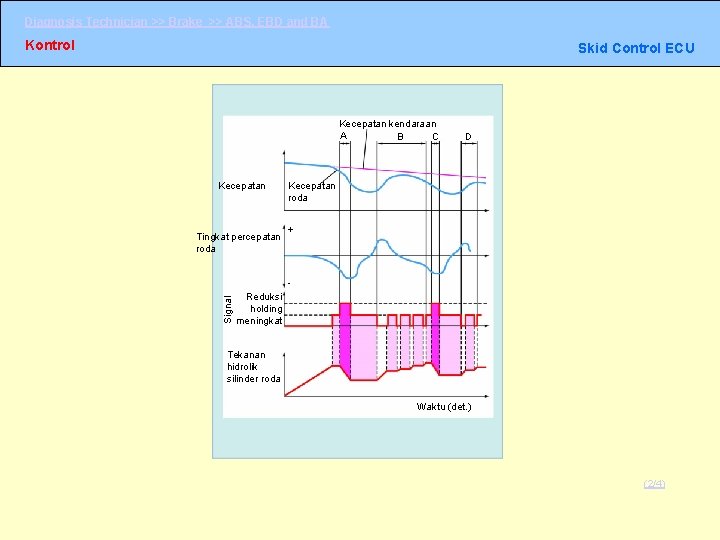

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU Kecepatan kendaraan A B C Kecepatan Tingkat percepatan roda D Kecepatan roda + Signal Reduksi holding meningkat Tekanan hidrolik silinder roda Waktu (det. ) (2/4)

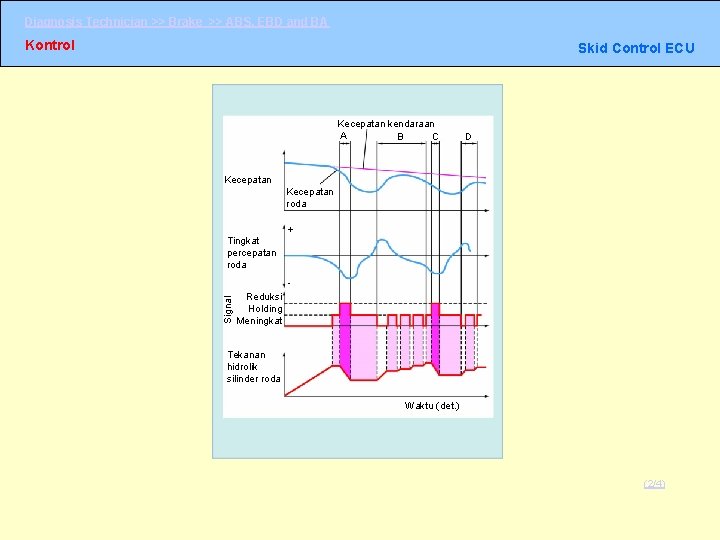

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU Kecepatan kendaraan A B C D Kecepatan roda Tingkat percepatan roda + Signal Reduksi Holding Meningkat Tekanan hidrolik silinder roda Waktu (det. ) (2/4)

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU Kecepatan kendaraan A B C kecepatan Tingkat percepatan roda D Kecepatan roda + Signal Reduksi Holding Meningkat Tekanan hidrolik silinder roda Waktu (det. ) (2/4)

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU Kecepatan kendaraan A B C Kecepatan Tingkat percepatan roda D Kecepatan roda + Signal Reduksi Holding Meningkat Tekanan hidrolik silinder roda Waktu (det. ) (2/4)

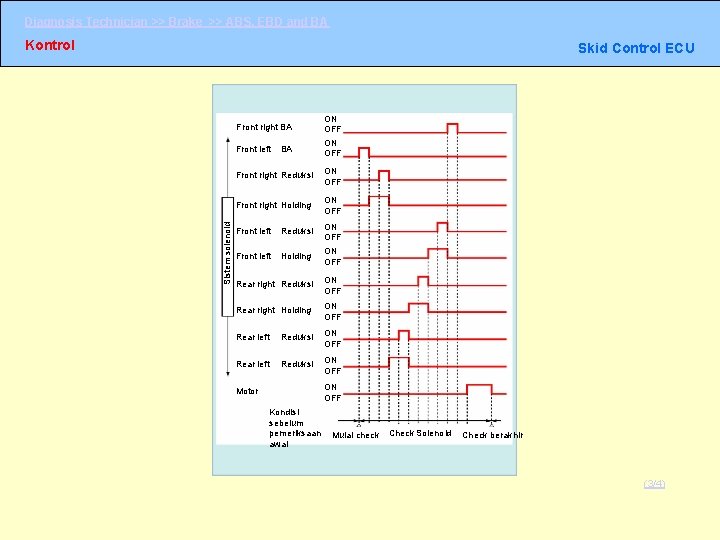

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU Front right BA Sistem solenoid Front left BA ON OFF Front right Reduksi ON OFF Front right Holding ON OFF Front left Reduksi ON OFF Front left Holding ON OFF Rear right Reduksi ON OFF Rear right Holding ON OFF Rear left Reduksi ON OFF Motor Kondisi sebelum pemeriksaan awal Mulai check Check Solenoid Check berakhir (3/4)

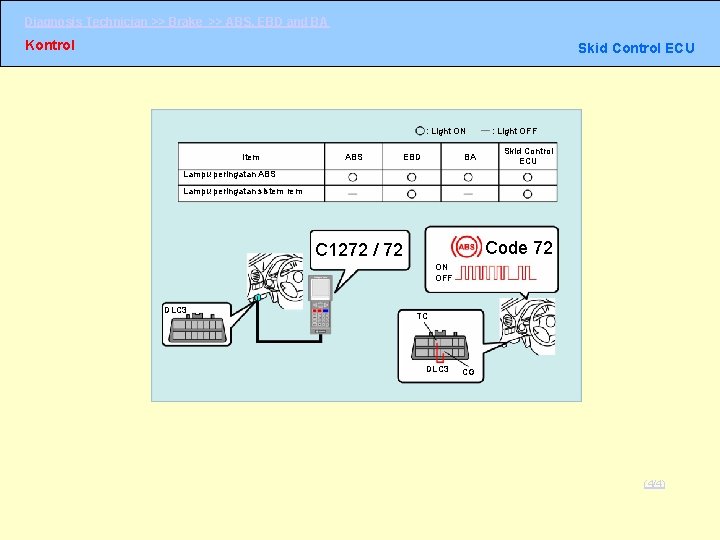

Diagnosis Technician >> Brake >> ABS, EBD and BA Kontrol Skid Control ECU : Light ON Item ABS EBD BA : Light OFF Skid Control ECU Lampu peringatan ABS Lampu peringatan sistem rem Code 72 C 1272 / 72 ON OFF DLC 3 TC DLC 3 CG (4/4)

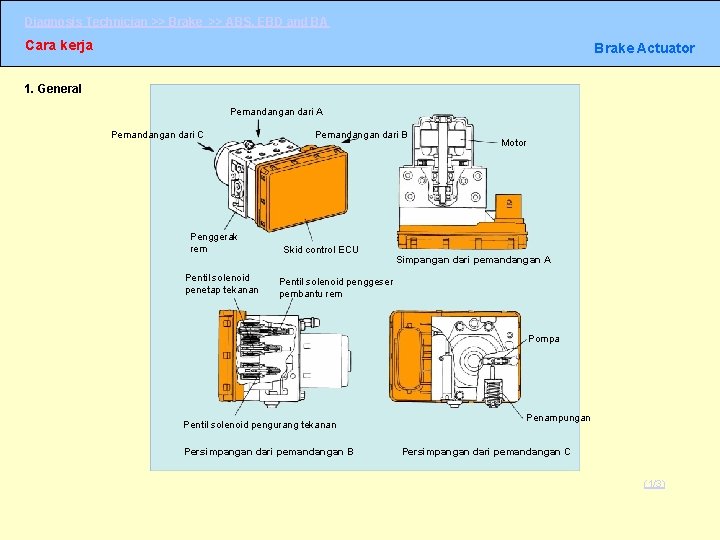

Diagnosis Technician >> Brake >> ABS, EBD and BA Cara kerja Brake Actuator 1. General Pemandangan dari A Pemandangan dari C Penggerak rem Pentil solenoid penetap tekanan Pemandangan dari B Skid control ECU Motor Simpangan dari pemandangan A Pentil solenoid penggeser pembantu rem Pompa Pentil solenoid pengurang tekanan Persimpangan dari pemandangan B Penampungan Persimpangan dari pemandangan C (1/3)

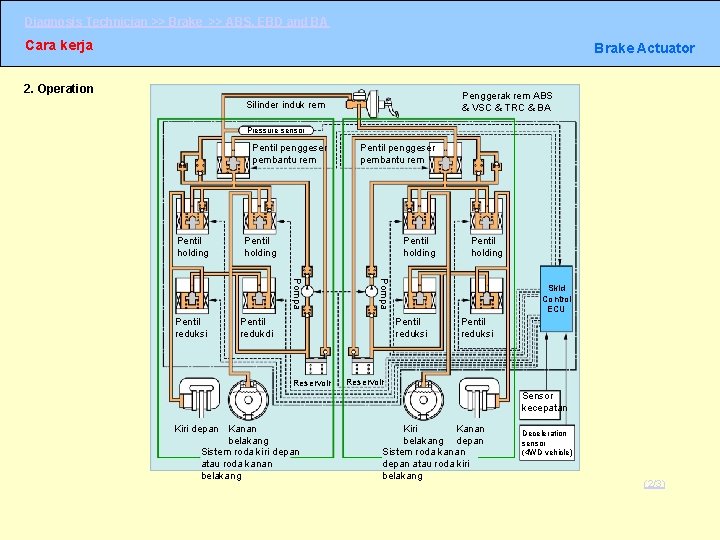

Diagnosis Technician >> Brake >> ABS, EBD and BA Cara kerja Brake Actuator 2. Operation Penggerak rem ABS & VSC & TRC & BA Silinder induk rem Pressure sensor Pentil penggeser pembantu rem Pentil holding Pentil redukdi Skid Control ECU Pentil reduksi Reservoir Pentil holding Pompa Pentil reduksi Pentil penggeser pembantu rem Pentil reduksi Reservoir Sensor kecepatan Kiri depan Kanan belakang Sistem roda kiri depan atau roda kanan belakang Kiri Kanan belakang depan Sistem roda kanan depan atau roda kiri belakang Deceleration sensor (4 WD vehicle) (2/3)

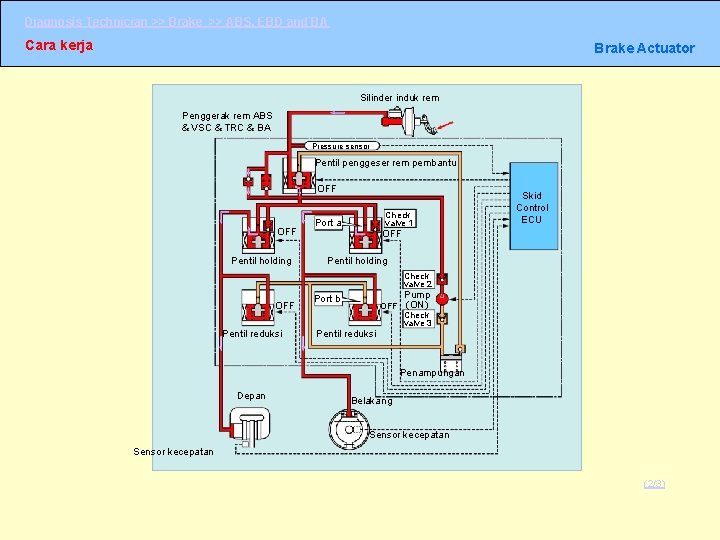

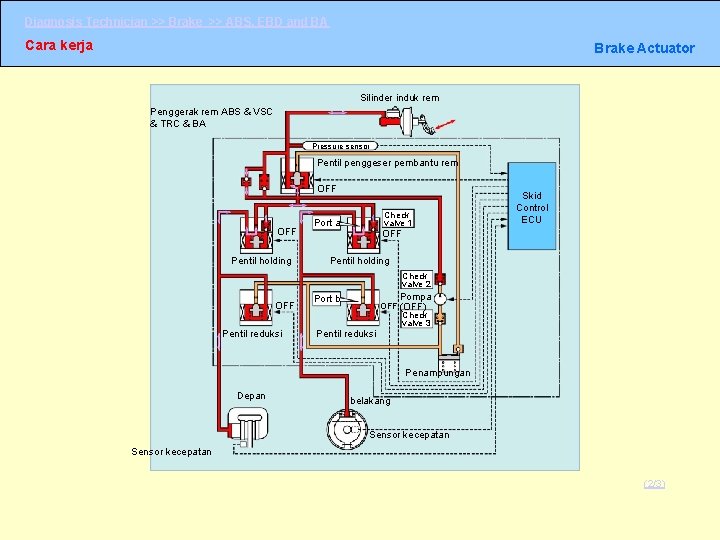

Diagnosis Technician >> Brake >> ABS, EBD and BA Cara kerja Brake Actuator Silinder induk rem Penggerak rem ABS & VSC & TRC & BA Pressure sensor Pentil penggeser pembantu rem OFF Pentil holding Check valve 1 Port a Skid Control ECU OFF Pentil holding Check valve 2 OFF Pentil reduksi Pompa Port b OFF (OFF) Check valve 3 Pentil reduksi Penampungan Depan belakang Sensor kecepatan (2/3)

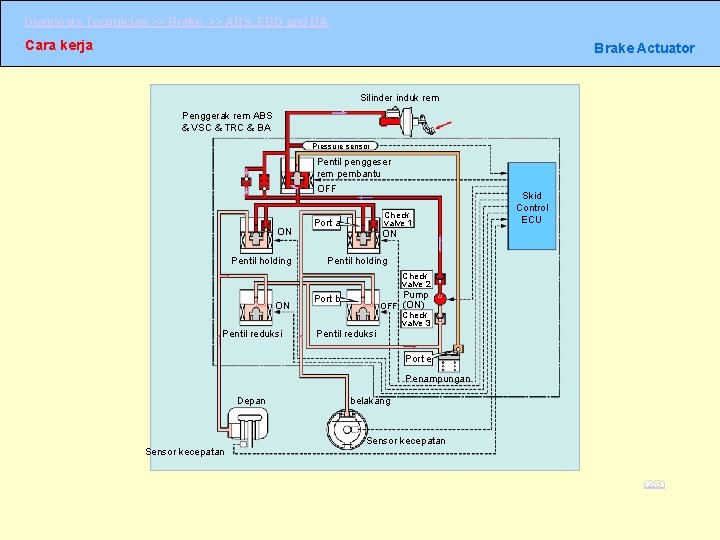

Diagnosis Technician >> Brake >> ABS, EBD and BA Cara kerja Brake Actuator Silinder induk rem Penggerak rem ABS & VSC & TRC & BA Pressure sensor Pentil penggeser rem pembantu OFF ON Pentil holding Check valve 1 Port a Skid Control ECU ON Pentil holding Check valve 2 ON Pentil reduksi Pump Port b OFF (ON) Check valve 3 Pentil reduksi Port e Penampungan Depan belakang Sensor kecepatan (2/3)

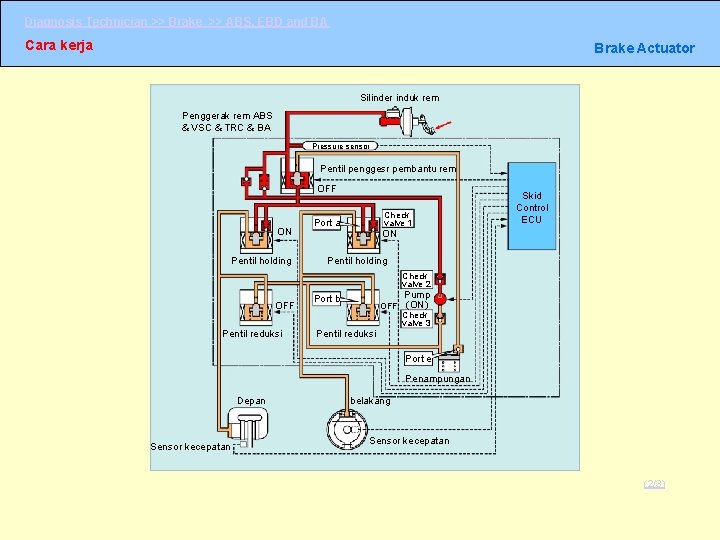

Diagnosis Technician >> Brake >> ABS, EBD and BA Cara kerja Brake Actuator Silinder induk rem Penggerak rem ABS & VSC & TRC & BA Pressure sensor Pentil penggesr pembantu rem OFF ON Pentil holding Check valve 1 Port a Skid Control ECU ON Pentil holding Check valve 2 OFF Pentil reduksi Pump Port b OFF (ON) Check valve 3 Pentil reduksi Port e Penampungan Depan Sensor kecepatan belakang Sensor kecepatan (2/3)

Diagnosis Technician >> Brake >> ABS, EBD and BA Cara kerja Brake Actuator Silinder induk rem Penggerak rem ABS & VSC & TRC & BA Pressure sensor Pentil penggeser rem pembantu OFF Pentil holding Check valve 1 Port a Skid Control ECU OFF Pentil holding Check valve 2 OFF Pentil reduksi Pump Port b OFF (ON) Check valve 3 Pentil reduksi Penampungan Depan Belakang Sensor kecepatan (2/3)

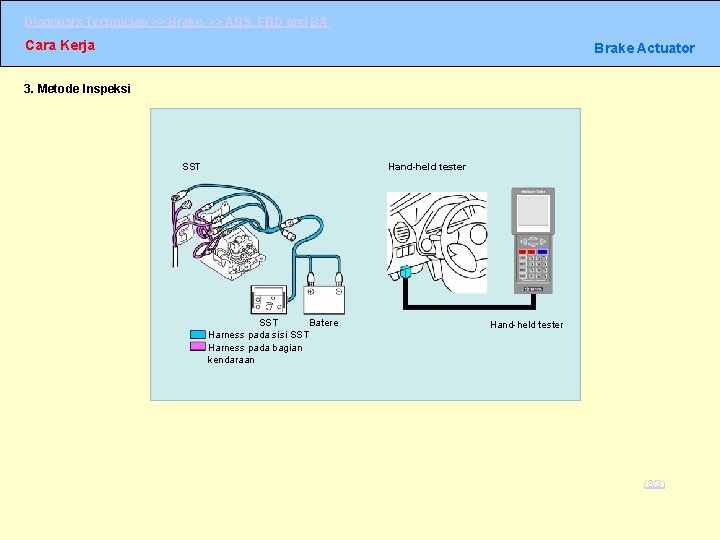

Diagnosis Technician >> Brake >> ABS, EBD and BA Cara Kerja Brake Actuator 3. Metode Inspeksi SST Hand-held tester SST Batere Harness pada sisi SST Harness pada bagian kendaraan Hand-held tester (3/3)

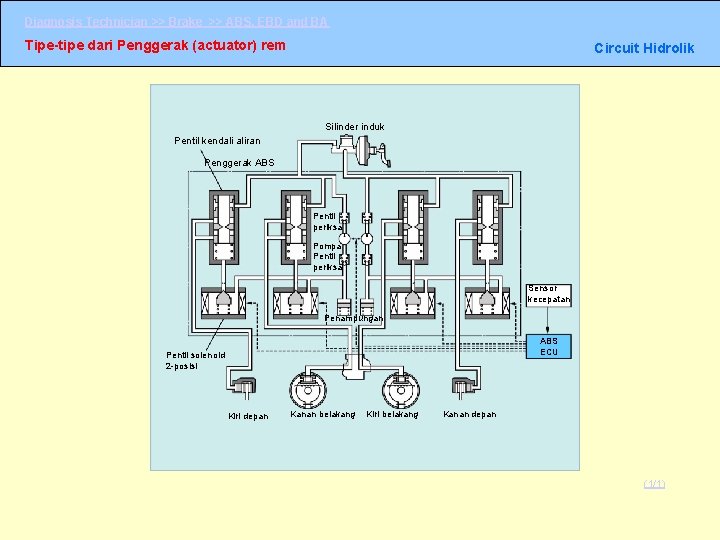

Diagnosis Technician >> Brake >> ABS, EBD and BA Tipe-tipe dari Penggerak (actuator) rem Circuit Hidrolik Silinder induk Pentil kendali aliran Penggerak ABS Pentil periksa Pompa Pentil periksa Sensor kecepatan Penampungan ABS ECU Pentil solenoid 2 -posisi Kiri depan Kanan belakang Kiri belakang Kanan depan (1/1)

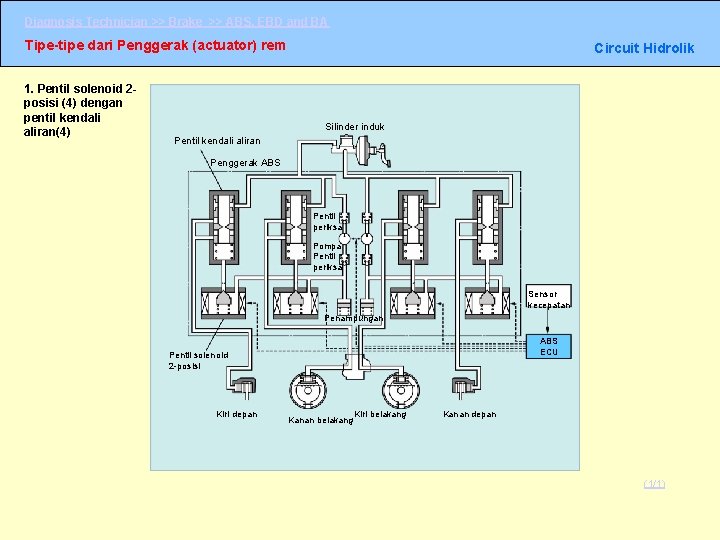

Diagnosis Technician >> Brake >> ABS, EBD and BA Tipe-tipe dari Penggerak (actuator) rem 1. Pentil solenoid 2 posisi (4) dengan pentil kendali aliran(4) Circuit Hidrolik Silinder induk Pentil kendali aliran Penggerak ABS Pentil periksa Pompa Pentil periksa Sensor kecepatan Penampungan ABS ECU Pentil solenoid 2 -posisi Kiri depan Kanan belakang Kiri belakang Kanan depan (1/1)

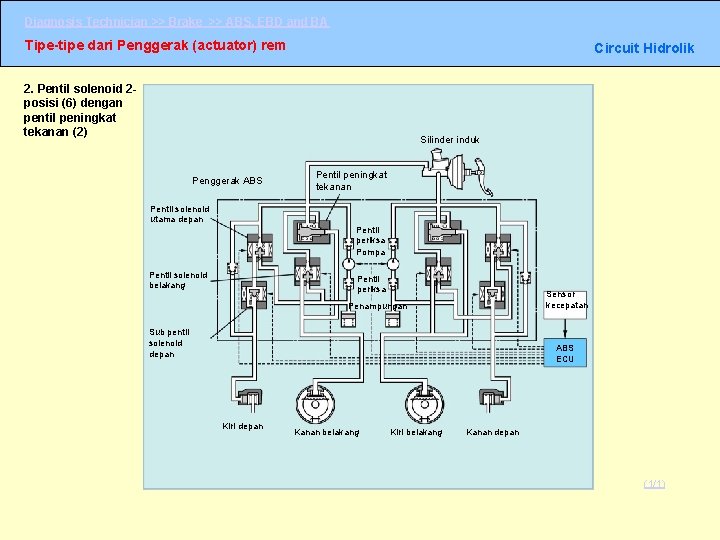

Diagnosis Technician >> Brake >> ABS, EBD and BA Tipe-tipe dari Penggerak (actuator) rem Circuit Hidrolik 2. Pentil solenoid 2 posisi (6) dengan pentil peningkat tekanan (2) Silinder induk Penggerak ABS Pentil peningkat tekanan Pentil solenoid utama depan Pentil periksa Pompa Pentil solenoid belakang Pentil periksa Sensor kecepatan Penampungan Sub pentil solenoid depan ABS ECU Kiri depan Kanan belakang Kiri belakang Kanan depan (1/1)

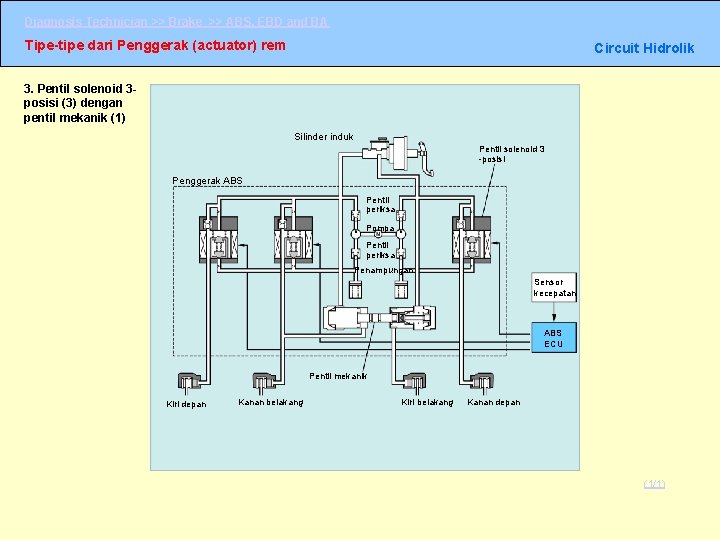

Diagnosis Technician >> Brake >> ABS, EBD and BA Tipe-tipe dari Penggerak (actuator) rem Circuit Hidrolik 3. Pentil solenoid 3 posisi (3) dengan pentil mekanik (1) Silinder induk Pentil solenoid 3 -posisi Penggerak ABS Pentil periksa Pompa Pentil periksa Penampungan Sensor kecepatan ABS ECU Pentil mekanik Kiri depan Kanan belakang Kiri belakang Kanan depan (1/1)

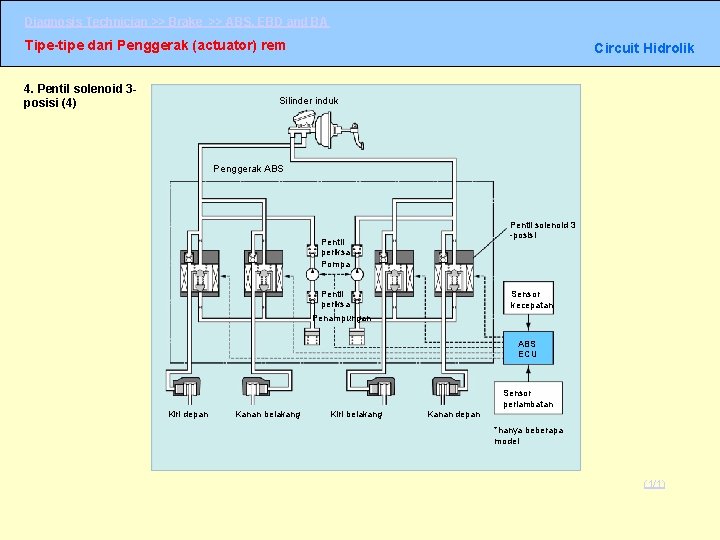

Diagnosis Technician >> Brake >> ABS, EBD and BA Tipe-tipe dari Penggerak (actuator) rem 4. Pentil solenoid 3 posisi (4) Circuit Hidrolik Silinder induk Penggerak ABS Pentil solenoid 3 -posisi Pentil periksa Pompa Sensor kecepatan Pentil periksa Penampungan ABS ECU Kiri depan Kanan belakang Kiri belakang Kanan depan Sensor perlambatan *hanya beberapa model (1/1)

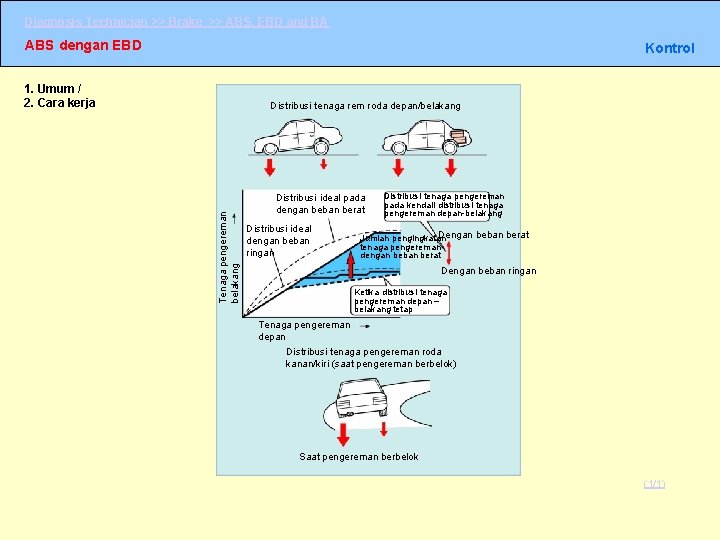

Diagnosis Technician >> Brake >> ABS, EBD and BA ABS dengan EBD Kontrol 1. Umum / 2. Cara kerja Tenaga pengereman belakang Distribusi tenaga rem roda depan/belakang Distribusi ideal pada dengan beban berat Distribusi ideal dengan beban ringan Distribusi tenaga pengereman pada kendali distribusi tenaga pengereman depan-belakang Dengan beban berat Jumlah pengingkatan tenaga pengereman dengan beban berat Dengan beban ringan Ketika distribusi tenaga pengereman depan – belakang tetap Tenaga pengereman depan Distribusi tenaga pengereman roda kanan/kiri (saat pengereman berbelok) Saat pengereman berbelok (1/1)

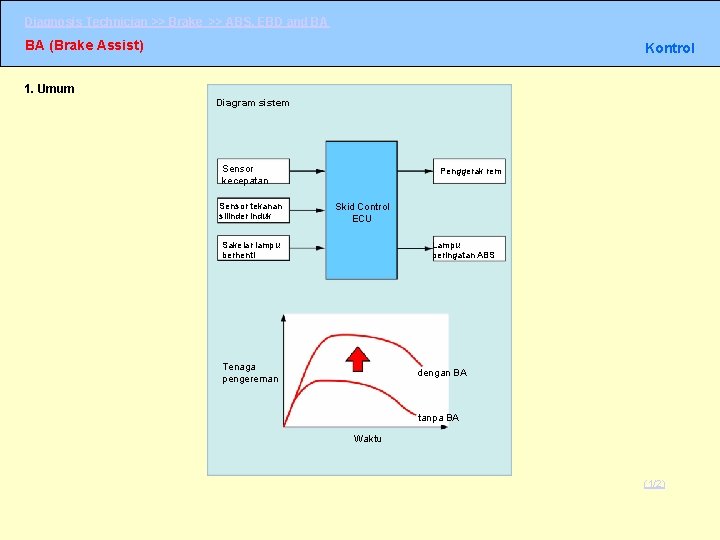

Diagnosis Technician >> Brake >> ABS, EBD and BA BA (Brake Assist) Kontrol 1. Umum Diagram sistem Sensor kecepatan Sensor tekanan silinder induk Penggerak rem Skid Control ECU Sakelar lampu berhenti Lampu peringatan ABS Tenaga pengereman dengan BA tanpa BA Waktu (1/2)

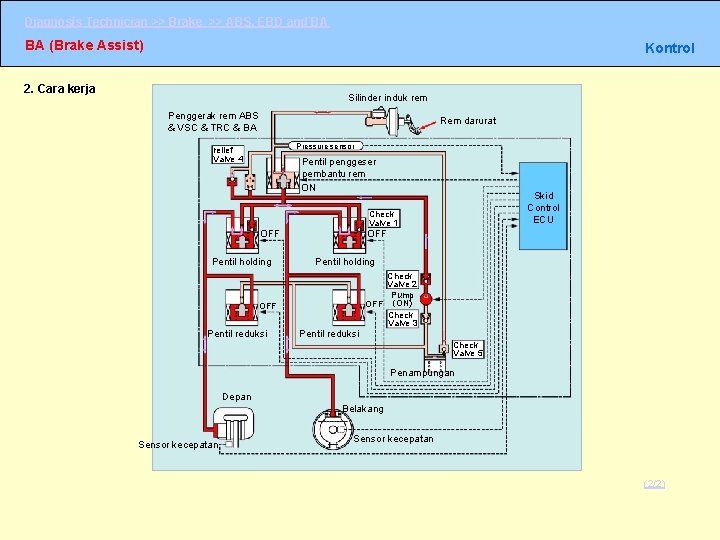

Diagnosis Technician >> Brake >> ABS, EBD and BA BA (Brake Assist) Kontrol 2. Cara kerja Silinder induk rem Penggerak rem ABS & VSC & TRC & BA Rem darurat Pressure sensor relief Valve 4 Pentil penggeser pembantu rem ON Skid Control ECU Check Valve 1 OFF Pentil holding OFF Pentil reduksi Check Valve 2 Pump OFF (ON) Check Valve 3 Check Valve 5 Penampungan Depan Belakang Sensor kecepatan (2/2)

Diagnosis Technician >> Brake >> ABS, EBD and BA

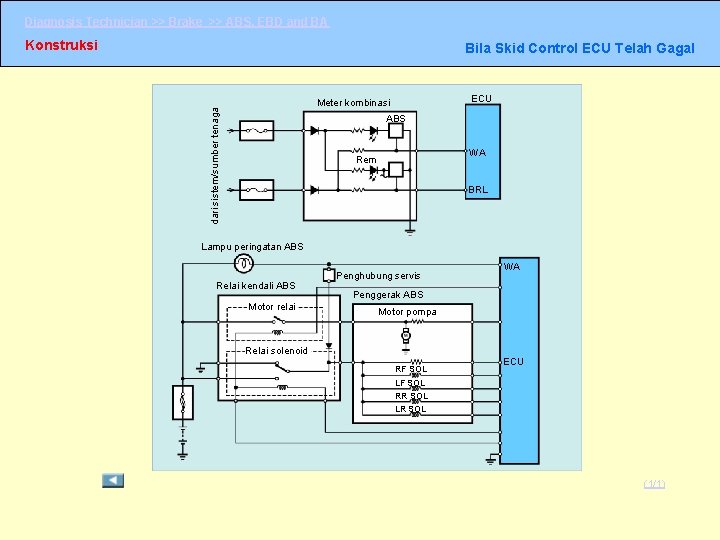

Diagnosis Technician >> Brake >> ABS, EBD and BA Konstruksi Bila Skid Control ECU Telah Gagal ECU dari sistem/sumber tenaga Meter kombinasi ABS WA Rem BRL Lampu peringatan ABS Relai kendali ABS Motor relai Penghubung servis WA Penggerak ABS Motor pompa Relai solenoid RF SOL LF SOL RR SOL LR SOL ECU (1/1)
