DI water Bond finger discolor UF resin bleed

• 오염된 DI water 에 의한 Bond finger discolor • U/F용액에 의한 resin bleed out발생 • Wire bonding전에 laser로 bond finger 부분을 제거한 후 wire bonding한다. Current Invention Laser Bond finger discolor Resin bleed out Main Claim : - Claim 1 : flipchip 공정에서 DI water 를 사용하는 flux cleaning 과 SAT inspection하는 동안 오염된 물에의한 bond finger 에 discolor가 자주 발생하고있다. Bond finger opening을 wire bonding 전에 Laser로 open하여 작업하면 오염된 DI water가 finger에 노출되지 않게 하여 근원적으로 discolor를 막을 수 있다. -Claim: U/F공정 동안 solder mask가 Bond finger를 덮고 있기 때문에 dispensing pattern이 자유로며, resin bleed out이 발생해도 Laser solder mask opening에서 제거가 가능한 장점이 있다. =>특히 FCCSP, TMV PKG의 DBRC를 최소화해서 Large die를 구현을 할 수 있는 장점이 있다. © 2008 Amkor Technology, Inc. Amkor Proprietary Business Information 1 2020 -11 -04, USER ID

• Embodiment 1: Bond finger 영역에 Solder mask를 Laser로 open한다 Bond finger 영역에 Solder mask가 덮혀 져 있는 PCB Laser Die De-flux Process Die Underfill Process SAT Inspection Laser Plasma cleaning Die Laser © 2008 Amkor Technology, Inc. Die Wire bonding process Laser Amkor Proprietary Business Information 2 2020 -11 -04, USER ID

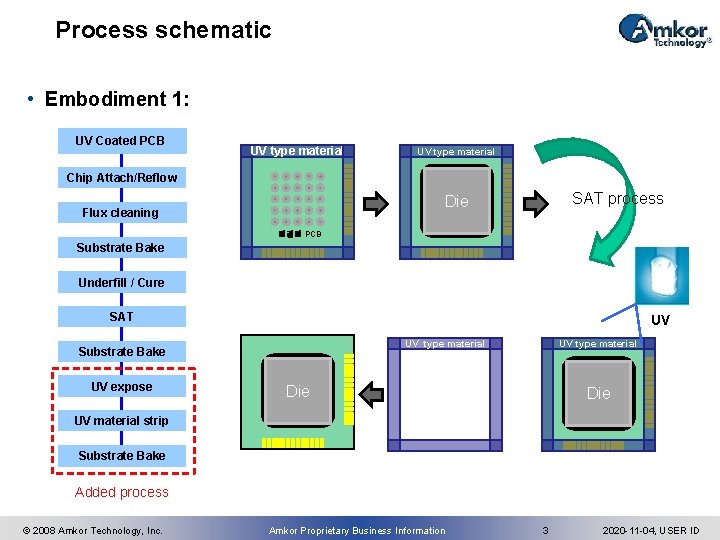

Process schematic • Embodiment 1: UV Coated PCB UV type material Chip Attach/Reflow SAT process Die Flux cleaning 변경된 PCB Substrate Bake Underfill / Cure SAT UV UV expose UV type material Substrate Bake Die UV material strip Substrate Bake Added process © 2008 Amkor Technology, Inc. Amkor Proprietary Business Information 3 2020 -11 -04, USER ID
