Dfinitions relatives aux oprations Oprations particulires certains ouvrages

Définitions relatives aux opérations Opérations particulières à certains ouvrages Travaux hors tension ou sous tension Interventions Manœuvres, mesurages, Essais Vérifications

Travaux hors tension la consignation

Principes fondamentaux de la consignation ü Séparation de l'ouvrage des sources de tension ü Condamnation ( en position d'ouverture) ü Identification ü Vérification de l'absence de tension ( VAT ), suivie éventuellement de le mise à la terre et en court-circuit ( MALT + CCT ). ü Penser à la dissipation des énergies

Première phase: la séparation de l’ouvrage des sources de tension Les organes de séparation: • sectionneurs • prises de courant • retrait de fusibles • appareils débrochables • appareils de commande, de protection ou de coupure d'urgence

Séparation de l’ouvrage des sources de tension l En cas de schéma TN – C, le neutre ne doit pas être coupé. l Pour toutes les tensions, la dépose de ponts, l’enlèvement de fusibles, le retrait d’une fiche de prise de courant constituent une séparation certaine.

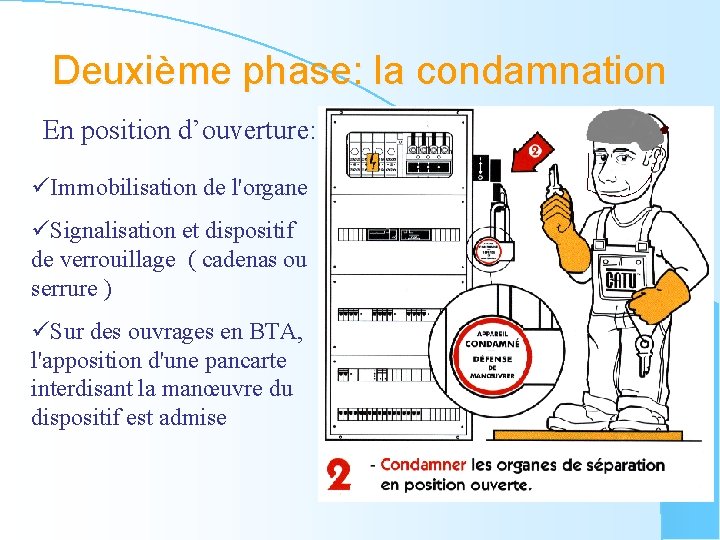

Deuxième phase: la condamnation En position d’ouverture: üImmobilisation de l'organe üSignalisation et dispositif de verrouillage ( cadenas ou serrure ) üSur des ouvrages en BTA, l'apposition d'une pancarte interdisant la manœuvre du dispositif est admise

Condamnation en position ouverture l Lorsque l’immobilisation d’organes n’est pas exigée (BTA), les pancartes ou autres dispositifs (électriques, mécaniques, …) d’avertissement constituent alors la protection minimale obligatoire d’interdiction de manoeuvrer

Troisième phase : l’identification Nécessite: -La connaissance de la situation géographique -La consultation des schémas -La lecture des pancarte et des étiquettes -L’identification visuelle

Identification de l’ouvrage l Pour les ouvrages en conducteurs nus, la VAT et la mise à la terre et en court-circuit sur le lieu de travail vaut identification

Quatrième phase : La Vérification d’absence de tension (VAT ou DDT) - La VAT se fait au plus près du lieu de travail - Vérification de l’appareil avant et après la mesure La MALT et CCT doit se faire de part et d’autre de la zone de travail Non obligatoire en BTA sauf en cas de: - Risque de tension induite - Risque de ré alimentation - Câbles de grandes longueurs

VAT et mise à la terre et en courtcircuit l VAT sur chacun des conducteurs actifs y compris le neutre. l La mise à la terre et en court-circuit doit intéresser tous les conducteurs actifs y compris le neutre et être réalisée de part et d’autre de la zone de travail.

Exemple d’une VAT

Vidéo Vat

Exemple d’une Mise à la terre et court circuit en BTA

Vidéo Malt

Cinquième phase : Délimiter sa zone de travail A l’aide de banderole, filets, barrières, … Elle est réalisée dans tous les plans…de façon visible

Définition de la zone de travail et balisage Zone dans laquelle l'opérateur est amené à évoluer avec les outils et matériels qu'il manipule. Ø Cette zone doit être balisée (délimitation matérielle), et seules personnes autorisées et désignées pour le travail à effectuer peuvent pénétrer à l'intérieur de cette zone. Ø

Exemple de balisage autour d’une armoire électrique ouverte

Toutes ces vidéos ont été extraites du DVD « Mission sécurité maintenance » EDV 1574 INRS

Consignation en deux étapes l Première étape de consignation, (opérations 1 et 2) réalisée par le BC. Validé par l’attestation de première étape de consignation. l Deuxième étape de consignation, (opérations 3 et 4) réalisée par le B 2.

Travaux au voisinage Les pièces nues sous tension qui ne sont accessibles qu’à l’aide d’un outil ou qui ne sont pas accessibles au doigt d’épreuve défini par la norme en vigueur (*)et correspondant au degré de protection IP 2 XX, ne sont pas à considérer comme des pièces sous tension au sens du présent article * NF C 20 -010

On peut supprimer le voisinage en posant un écran Écran : Dispositif considéré comme un obstacle conçu pour éviter l'approche ou le contact de pièces nues sous tension. Il peut également délimiter une zone de travail. L'écran peut être réalisé en: ümatériau conducteur mis à la terre. ümatériau non conducteur sans garantie isolante déterminée, ümatériau isolant ou isolé.

Exemple de pose d’une nappe

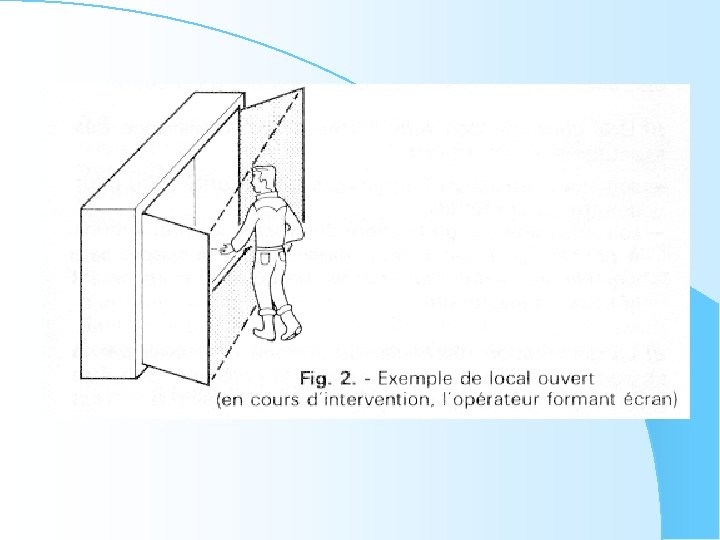

6. 4. 2. - Travaux d'ordre électrique Lorsqu'au cours d'un travail, une personne est amenée à supprimer une protection contre les contacts directs (par exemple ouverture d'une armoire contenant du matériel électrique), des pièces nues du domaine BT devenant alors accessibles, un balisage doit être effectué pour interdire l’accès de celles pour lesquelles la personne elle-même ne fait pas écran (voir planche n° 2, ci-après).

Extrait de l’UTE C 18 -510 Chapitre 6. 4. 2

Interventions du domaine BT Interventions de dépannage Interventions de connexion avec présence de tension Interventions particulières de remplacement (fusibles, lampes ou accessoires)

Interventions de dépannage Etape 1 : Recherche et localisations des défauts (présence de tension) Mesurage de grandeurs électriques, mise en place ou retrait de pont électrique, débranchement et rebranchement sous tension ou hors tension de conducteurs, manœuvres manuelles de contacteurs… Etape 2 : Elimination du ou des défauts (hors tension) Consignation de l’équipement, balisage de la zone de travail et condamnation en position d’ouverture pas obligatoire sous certaines conditions (7. 3. 3) Etape 3 : Réglage et vérifications du fonctionnement

Interventions de connexions avec présence de tension sur un ouvrage du domaine BT - Mettre en service un nouvel équipement - Modifier une connexion de conducteur sans perturber le fonctionnement de l’ouvrage. Conditions : - Circuits protégés contre les surintensités - Section limitée à 6 mm² (circuits de puissance) et 10 mm² (contrôle, commande)

Interventions particulières de remplacement Remplacement de fusibles BT : en principe hors tension. Si l’appareil assure la protection de l’opérateur contre les risques de contacts directs et de projections en cas de fermeture sur court-circuit, il n’y a pas lieu de vérifier la mise hors tension. Une personne non habilitée peut être désignée, s’il n’y a pas d’autres risques électriques. Dans les autres cas, le remplacement doit être effectué par des personnes habilitées B 1 (sur consigne), B 1 T ou BR.

Attention… L’ UTE C 18 510 fait bien la différence entre : TRAVAUX : Opérations préparées à l’avance dont le but est de réaliser, modifier, entretenir ou réparer un ouvrage électrique INTERVENTIONS : Opérations de courte durée et n’intéressant qu’une faible étendue de l’ouvrage, réalisées sur une installation ou un équipement.

Manœuvres, mesurages, essais Manœuvres de En laboratoire, Mesurage de consignation et de déconsignation grandeurs physiques sur plate forme d’essais 8. 1. 1 - Nécessitant l’ouverture de circuits électriques. 8. 3 Manœuvres d’exploitation 8. 1. 2 Manœuvres d’urgence 8. 1. 3 - Ne nécessitant pas l’ouverture de circuits électriques. 8. 2

Mesurage de grandeurs physiques • Porter les EPI • Utiliser du matériel adapté (pointe de touche isolée) • Veiller aux risques de court-circuit • Vérifier le bon état du matériel de protection et de mesurage • Sélectionner le calibre à utiliser (cas des appareils à calibres multiples)

Mesurages ne nécessitant pas l’ouverture de circuits électriques Pince ampèremétriques, voltmètre : Habilité B 1 minimum Oscilloscope : Habilité BR (ou B 1 sous la direction d’un chargé de travaux ou d’un chargé d’intervention). Les mesurages effectués sur boites à bornes d’essais, conçues à cet effet, ne sont pas considérés, comme entraînant l’ouverture de circuits électriques

Mesurages nécessitant l’ouverture de circuits électriques Utilisations de shunt, transformateur d’intensité, wattmètres : Suivant la procédure utilisée pour les travaux ou interventions BT Peuvent aussi être effectués suivant la procédure des travaux hors tension, travaux voisinage
