DFB Project BOITES DE DISTRIBUTION POUR L’ALIMENTATION ELECTRIQUE DU LHC Philippe TRILHE (TS-MME-DEA) Archamps, 4 -6 Mai 2004 1
DFB Project DFB’s Plan de la présentation 1. 2. 3. 4. 5. 6. 7. 8. Fonction Défis Types de DFB’s Work-package TS Étude Fabrication Assemblage Conclusion Archamps, 4 -6 Mai 2004 2
DFB Project DFB’s 1. Fonction • Connecter les câbles chauds d’alimentation de puissance aux bus bars supraconducteur Archamps, 4 -6 Mai 2004 3
DFB Project DFB’s 2. Défis • • Minimum de place 1200 amenées de courant HTS (1 ère mondiale) Interchangeabilité Reprise des forces Précision (optique faisceau) Alignement Alimentation cryogénique de l’arc Archamps, 4 -6 Mai 2004 4
DFB Project DFB’s Schéma de principe Archamps, 4 -6 Mai 2004 5
DFB Project 3. Types de DFB’s DFBA (Arc) Connection to magnets Vacuum equipment VAA Current lead chimneys Sh uff lin gm od 6 k. A leads ule 13 k. A leads Hig h SHM/HCM interconnect cu rre nt Jumper cryogenic connection to QRL mo d ule 13 k. A &6 k. A Supporting beam lea ds 6 k. A leads Removable door HCM/LCM interconnect 600 A leads Lo w cu rre nt mo d ule Configuration of DFBAO IR 8 left 6 k A &6 00 Archamps, 4 -6 Mai 2004 Al ea ds 6
DFB Project DFBM (Matching section) Archamps, 4 -6 Mai 2004 7
DFB Project DFBL (superconducting Link) Archamps, 4 -6 Mai 2004 8

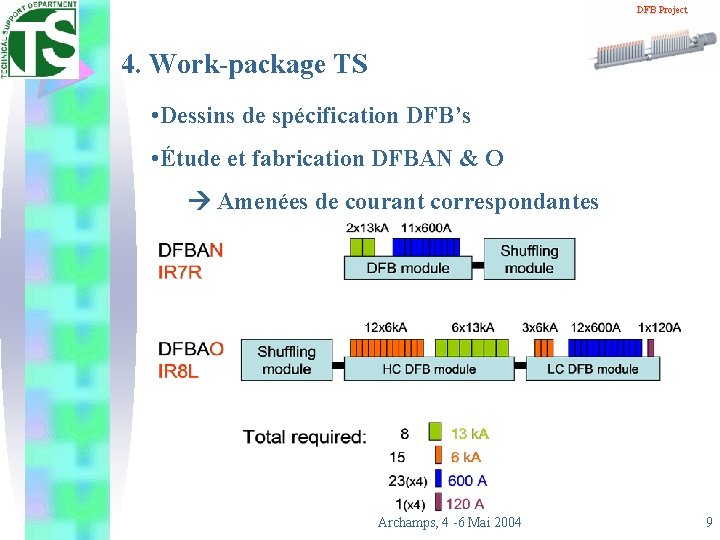

DFB Project 4. Work-package TS • Dessins de spécification DFB’s • Étude et fabrication DFBAN & O Amenées de courant correspondantes Archamps, 4 -6 Mai 2004 9
DFB Project Planning d’installation général des DFB’s --- 2005 Archamps, 4 -6 Mai 2004 2006 10
DFB Project DFB’s Organisation du projet Ph. Trilhe A. Ballarino A. Perin J. P. Bacher R. Folch Archamps, 4 -6 Mai 2004 11
DFB Project Étude, production & installation DFBAN & O Layouts Définition des données Spéc. fonctionnelle, etc. Bus bars Dessins de référence Atelier Dessin de spécification Dessins de détail Cde matière Fabrication Composants industrie Amenées de courant Composants Super isolation Pré assemblage Intégration locale Commissioning Tests d’acceptabilité CERN TS-MME CERN AT Intégration des amenées de courant Transport dans le tunnel Tunnel installation Assemblage Hall 181 Tests tunnel BINP Novossibirsk IHEP Protvino Archamps, 4 -6 Mai 2004 12
Stratégie de production DFB Project DFB’s Moyens CERN Sous-traitance Amenées de courant Usinage de précision, ajustage Assemblage, brasages, soudure TIG et BE Sous assemblage des cartouches Test de fuite Matière Composants simples et volumineux Matériel isolant Composants standards Test froid Tank à vide DFB Assemblage mécanique Joints soudés Cheminées, intégration des tuyauteries cryogéniques Supports froids et enceinte à vide Matière Plaques, Profil en U, couvercles Formage, débit Usinage de grande dimension Shuffling module Formage des ébauches Soudage Intégration des Bus bar et des tubes froids Pied froid et enceinte à vide Matière Fonds standards Tuyauterie cryogénique Intégration et test Matière Sous ensemble Bus bar Assemblage tuyauteries Bus bar Collaboration Russe Archamps, 4 -6 Mai 2004 13
DFB’s DFB Project 5. Etude Shuffling module (pied froid) Archamps, 4 -6 Mai 2004 14
DFB Project DFB’s Calcul du pied froid σ02 = 180 MPa Archamps, 4 -6 Mai 2004 15
DFB Project DFB’s Préparation du test du pied froid Archamps, 4 -6 Mai 2004 16
DFB Project DFB’s Test du pied froid Archamps, 4 -6 Mai 2004 17
DFB Project DFB’s Analyse des résultats • Les calculs et les mesures ont démontré la nécessité d’un appui supplémentaire Archamps, 4 -6 Mai 2004 18
DFB Project DFB’s Shuffling module (appui supplémentaire) Archamps, 4 -6 Mai 2004 19
DFB’s DFB Project Shuffling module (appui supplémentaire) Archamps, 4 -6 Mai 2004 20
DFB Project DFB’s 6. Fabrication Archamps, 4 -6 Mai 2004 21
DFB Project Enceinte à vide prototype Archamps, 4 -6 Mai 2004 22
DFB Project 7. Assemblage Archamps, 4 -6 Mai 2004 23
DFB Project Prêt pour installation dans le tunnel Archamps, 4 -6 Mai 2004 24
DFB Project DFB’s 8. Conclusion • Pour faire face au volume de travail demandé dans le temps imparti, il a fallu mettre en place une collaboration étroite entre les 3 grands pôles du groupe TS/MME: Ø Bureau d’études Ø Atelier Ø Science des matériaux Avec cette organisation nous espérons installer dans les temps les DFBAN et DFBAO Archamps, 4 -6 Mai 2004 25
DFB Project 9. Équipe projet TS Coordination work-package TS ü R Folch Ø Bureau d’études ü M. Genet ü J. Wickstrom ü L. Gentini ü V. Kleimenov ü E. Chekushin ü L. Baliev (calcul) ü Bureau d’études Acrotecna Ø Atelier ü G Favre ü M Polini ü D Lombard ü N Mezin Ø Science des matériaux ü JP Bacher Archamps, 4 -6 Mai 2004 26
