DFB DFB Unity traininc course V 2 0
第八章 DFB & 诊断 DFB Unity traininc course V 2. 0 - Module 3. D : DFB & Diagnostic DFB 1
概览 n 用于应用程序诊断的 具 o PLC 程序中的过程控制 n 内置诊断 o 追溯错误的起源 (直接在 PLC 层次) n 可以创建用户自己的诊断 DFB (Quantum & Premium) n Schneider 预定义的诊断 DFB 列表 o ALRM_DIA : 简单的事件监测 (Quantum & Premium) o EV_DIA : 事件监测 (Quantum & Premium) o MV_DIA : 运动监测 (Quantum & Premium) o ASI_DIA & A 2 SI_DIA : AS-i 总线上的设备监测(只用于 Premium) Unity traininc course V 2. 0 - Module 3. D : DFB & Diagnostic DFB 1 3

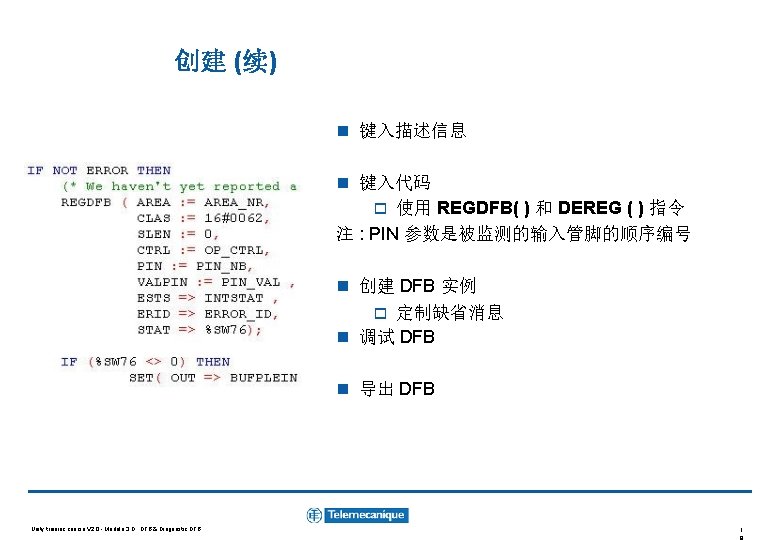

登记 n 报警登记 o 错误登记指令 REGDFB ( ) 当错误发生时,把带时间戳的记录写 入到诊断缓存区中. o 同一个DFB 可以登记多个记录 (最多 4 个) o 只在 Diagnostic DFB 中使用 n 语法 o Unity traininc course V 2. 0 - Module 3. D : DFB & Diagnostic DFB REGDFB (AREA, 16#0062, SLEN, CTRL, PIN, VALPIN, ESTS, ERID, STAT) 1 5

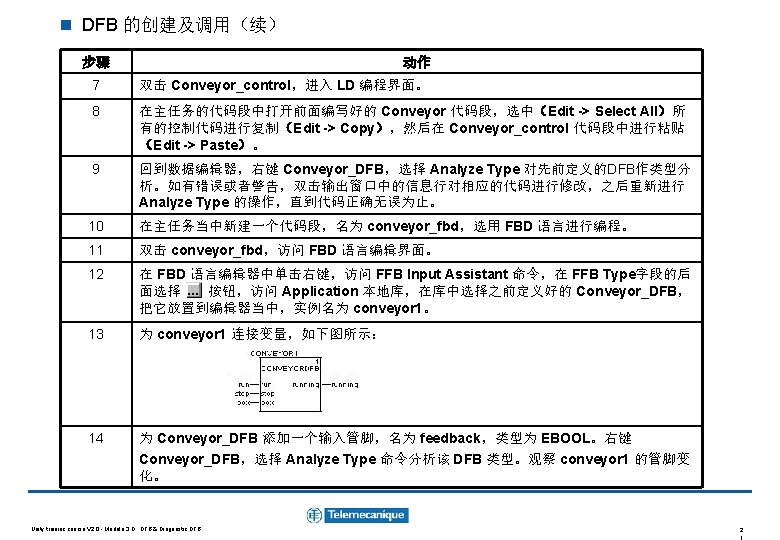

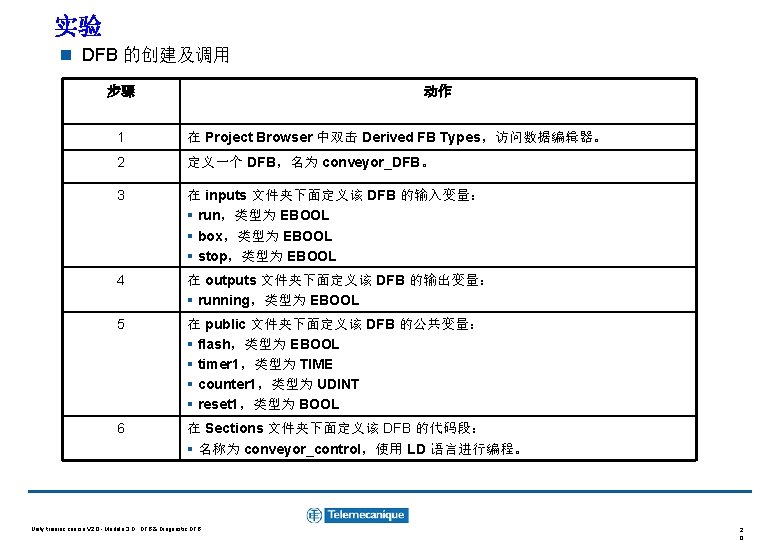

实 验 Unity traininc course V 2. 0 - Module 3. D : DFB & Diagnostic DFB 1 9
