Devre ve Sistem Analizi Neslihan Serap engr Elektronik

Devre ve Sistem Analizi Neslihan Serap Şengör Elektronik ve Haberleşme Bölümü, oda no: 1107 tel no: 0212 285 3610 sengorn@itu. edu. tr

Ders Hakkında • 1 Yarıyıl içi sınavı • 3 Kısa sınav 8 Nisan 2013 % 26 25 Şubat 18 Mart 6 Mayıs % 24 • 1 Ödev % 10 • Yarıyıl Sonu Sınavı % 40 FİNAL SINAVINA GİRMEYE HAK KAZANMAK İÇİN YARIYIL İÇİ DEĞERLENDİRMELERİNDEN EN AZ 20 ALMAK GEREKMEKTEDİR.

Kaynaklar: Yılmaz Tokad, “ Devre Analizi Dersleri” Kısım II, İ. T. Ü. Yayınları, 1977. Yılmaz Tokad, “ Devre Analizi Dersleri” Kısım IV, Çağlayan Kitabevi, 1987. Cevdet Acar, “Elektrik Devrelerinin Analizi” İ. T. Ü. Yayınları, 1995. L. O. Chua, C. A. Desoer, S. E. Kuh. “Linear and Nonlinear Circuits” Mc. Graw Hill, 1987, New York ( İşlenen Bölümler: 9, 10, 11, 13) M. Jamshidi, M. Tarokh, B. Shafai. “Computer-Aided Analysis and Design of Linear Control Systems”, Prentice Hall, 1992 ( İşlenen Bölümler: 2, 3)

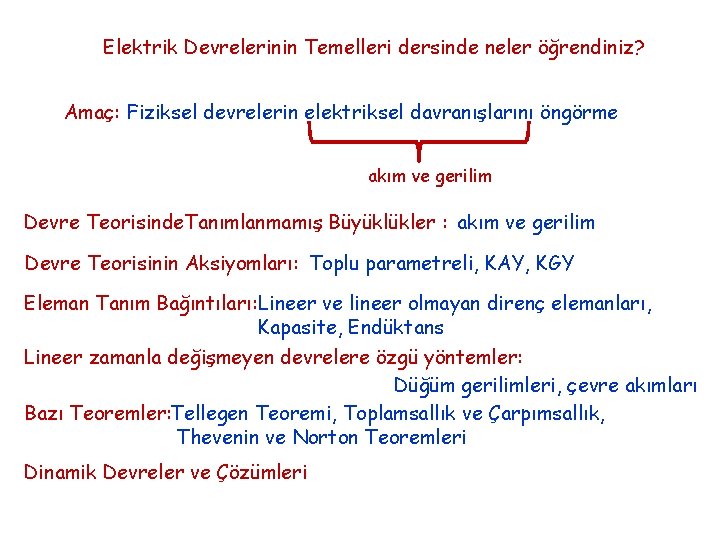

Elektrik Devrelerinin Temelleri dersinde neler öğrendiniz? Amaç: Fiziksel devrelerin elektriksel davranışlarını öngörme akım ve gerilim Devre Teorisinde. Tanımlanmamış Büyüklükler : akım ve gerilim Devre Teorisinin Aksiyomları: Toplu parametreli, KAY, KGY Eleman Tanım Bağıntıları: Lineer ve lineer olmayan direnç elemanları, Kapasite, Endüktans Lineer zamanla değişmeyen devrelere özgü yöntemler: Düğüm gerilimleri, çevre akımları Bazı Teoremler: Tellegen Teoremi, Toplamsallık ve Çarpımsallık, Thevenin ve Norton Teoremleri Dinamik Devreler ve Çözümleri

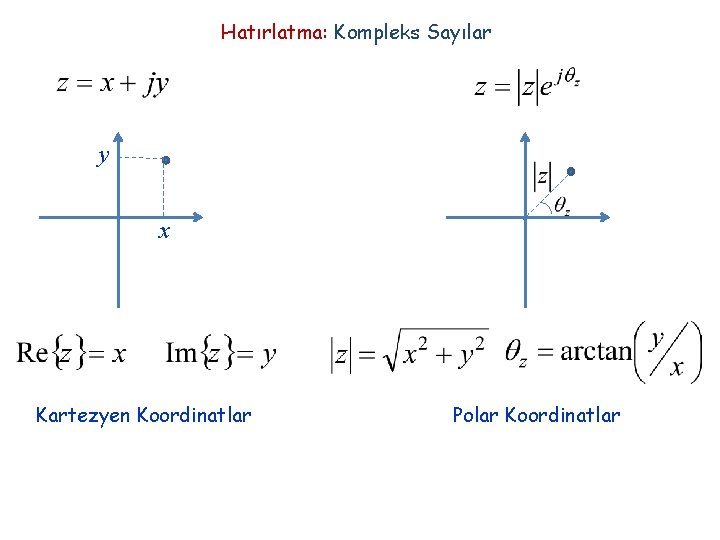

Hatırlatma: Kompleks Sayılar y x Kartezyen Koordinatlar Polar Koordinatlar

Hatırlatma: Dinamik Devrelerin Çözümleri Durum Geçiş Matrisi öz çözüm zorlanmış çözüm

Öz çözümü bir daha yazarsak özvektörler özdeğerler Öz çözüm, özvektörler ve özdeğerler ile nasıl değişir. . . . . . .

Özvektörleri aynı özdeğerleri farklı iki sistem

Hangisi daha hızlı sıfıra yaklaşıyor ? A 1 sistemi A 2 sistemi

Özdeğerleri aynı özvektörleri farklı iki sistem

B 1 sistemi B 2 sistemi

Bu durumda lineer sistemin çözümleri neler olabilir? Tüm bu durum portrelerinde ortak bir şey var, ne? S. Haykin, “Neural Networks- A Comprehensive Foundation” 2 nd Edition, Prentice Hall, 1999, New Jersey.

Dinamik sistemin özel bir çözümü: Denge noktası Kaç tane denge noktası olabilir? Sistemin davranışını incelemenin bir yolu kararlılığını incelemektir. Tanım: Lyapunov anlamında kararlılık herhangi bir sistemine ilişkin bir denge noktası için olsun. Verilen eşitsizliğini gerektirecek şekilde bir noktası Lyapunov anlamında kararlıdır. bulunabiliyorsa Lyapunov anlamında karalı olan bir denge noktası asimptotik kararlıdır. denge ise

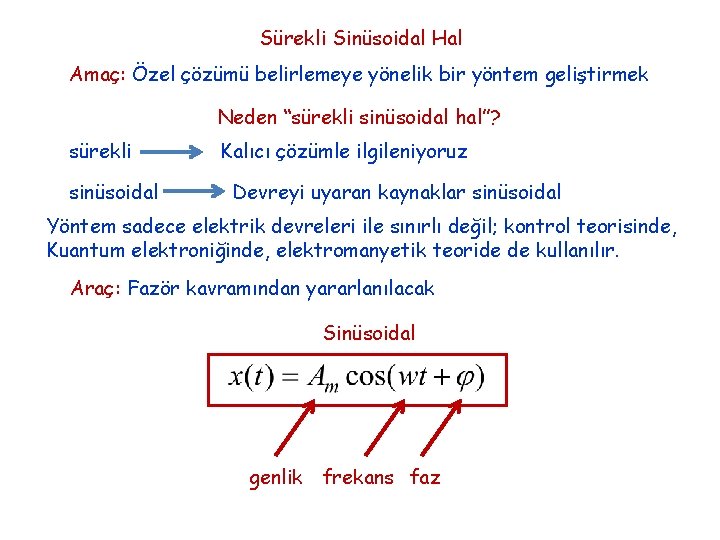

Sürekli Sinüsoidal Hal Amaç: Özel çözümü belirlemeye yönelik bir yöntem geliştirmek Neden “sürekli sinüsoidal hal”? sürekli sinüsoidal Kalıcı çözümle ilgileniyoruz Devreyi uyaran kaynaklar sinüsoidal Yöntem sadece elektrik devreleri ile sınırlı değil; kontrol teorisinde, Kuantum elektroniğinde, elektromanyetik teoride de kullanılır. Araç: Fazör kavramından yararlanılacak Sinüsoidal genlik frekans faz
