Dev-Informatique Réalisé par : HACHIMI SAFAE

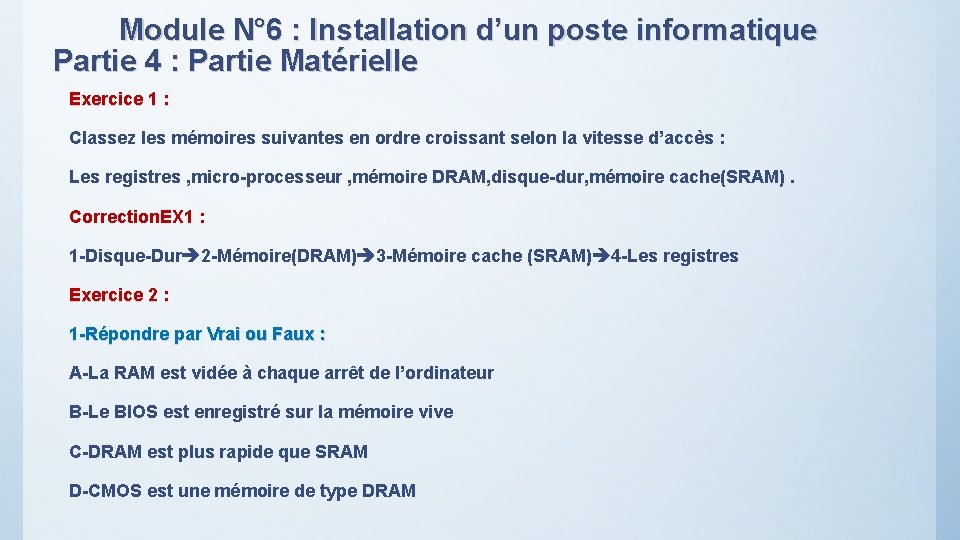

Module N° 6 : Installation d’un poste informatique Partie 4 : Partie Matérielle Exercice 1 : Classez les mémoires suivantes en ordre croissant selon la vitesse d’accès : Les registres , micro-processeur , mémoire DRAM, disque-dur, mémoire cache(SRAM). Correction. EX 1 : 1 -Disque-Dur 2 -Mémoire(DRAM) 3 -Mémoire cache (SRAM) 4 -Les registres Exercice 2 : 1 -Répondre par Vrai ou Faux : A-La RAM est vidée à chaque arrêt de l’ordinateur B-Le BIOS est enregistré sur la mémoire vive C-DRAM est plus rapide que SRAM D-CMOS est une mémoire de type DRAM

E-Un ordinateur peut démarrer sans bits : F-CMOS est une mémoire volatile 2 -Complétez le tableau suivant : Avantage Désavantage SRAM DRAM 3 -Complétez le tableau suivant : Périphérique : Microprocesseur Carte graphique Clavier RAM Disque dur interne Type de connexion avec la carte mère :

Correction EX 2 : 1 A Vrai B Faux C Faux D Faux E Faux F Faux 2 - 3 -

Exercice 3 : Placez les mémoires suivants sur le tableau : CMOS, BIOS, Clé-USB, SSD, Mémoire cache, Mémoire centrale RAM Mémoire cache , CMOS , Mémoire centrale ROM FLASH BIOS SSD , CléUSB Exercice 4 : Si on installe deux disques durs , ils seront défini de façon suivants : A-Deux disques durs maitres. B-Deux disques durs esclaves. C-L ’un maitre et l’autre esclave.

Correction EX 3 : Correction EX 4 : Le réponse C:

Exercice 5 : 1 -Expliquez pourquoi si on enlève la pile de CMOS , tous les paramètres de BIOS sont perdu. 12 -Soit un disque dur magnétique possèdent les caractéristiques suivants : 26 plateaux (12 faces ). 2048 pistes par face. 16 secteurs par piste. 512 octets par secteur. Calculer la capacité du disque –dur. 3 -Nous disposons d’un disque-dur ayant 1020 cylindres , 63 secteurs , 512 octet par secteur et 250 tètes 3 Calculer la capacité du disque-dur.

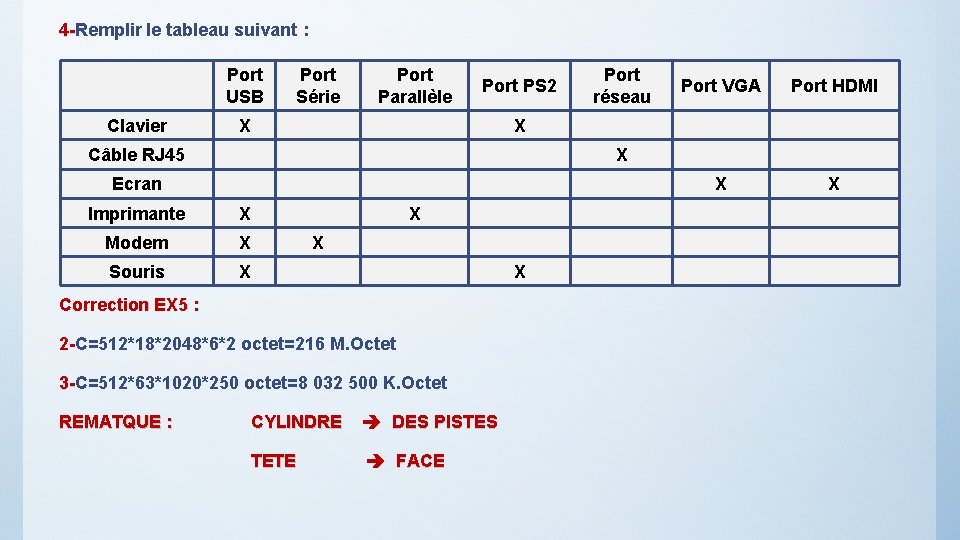

4 -Remplir le tableau suivant : 4 Port USB Clavier Port Série Port Parallèle Port PS 2 X Port VGA Port HDMI X X X Câble RJ 45 X Ecran Imprimante X Modem X Souris X X Correction EX 5 : 2 -C=512*18*2048*6*2 octet=216 M. Octet 23 -C=512*63*1020*250 octet=8 032 500 K. Octet 3 REMATQUE : Port réseau CYLINDRE DES PISTES TETE FACE

REMARQUE : o La taille d’un disque se calcule donc à partir : q du nombre d’octets par secteur (CS) capacité en octet d’un secteur q du nombre de secteurs par cylindres (S) nombre de secteurs q du nombre de cylindres (C) q du nombre de têtes de lectures/écritures (T) nombre de têtes EXERCICE : Calculer la taille en octets, kilooctets, mégaoctets du disque de caractéristiques suivantes. (S = 16 secteurs, C = 80 cylindres, T = 8 têtes)

Correction : � 512 x 16 x 80 x 8 = 5242880 octets � 5120 Ko (5242880 / 1024) � 5 Mo (5120 / 1024) CAPACITÉ D’UN DISQUE :
