DEUST AMILOR Les Réseaux Informatiques Principales topologies Modèles en couches 2ème partie Laurent JEANPIERRE 2002 - 2003

La structure physique § Gros câble jaune § § Coaxial, 10 Base 5 Topologie en Bus 500 m maxi Postes espacés de n*2, 5 m § Ajout à la volée § Pas d’interruption § Pas de retrait possible

La structure physique (2) § Petit câble noir § § Coaxial, 10 Base 2 Topologie en Bus 185 m maxi Postes espacés d’au moins 0, 5 m § 30 stations maxi § Ajout grâce à un « T » § Interruption du réseau § Retrait aisé § Interruption du réseau § Sensible aux perturbations Isolant Gaine me (Signaux) Blindage (Masse)

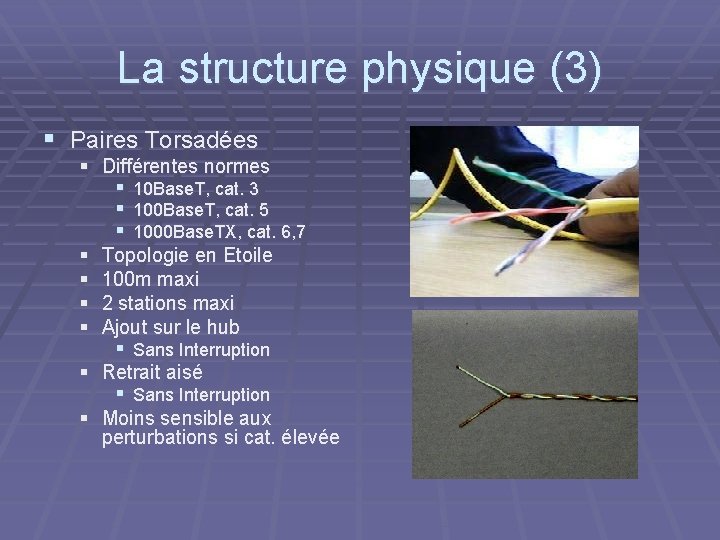

La structure physique (3) § Paires Torsadées § Différentes normes § 10 Base. T, cat. 3 § 100 Base. T, cat. 5 § 1000 Base. TX, cat. 6, 7 § Topologie en Etoile § 100 m maxi § 2 stations maxi § Ajout sur le hub § Sans Interruption § Retrait aisé § Sans Interruption § Moins sensible aux perturbations si cat. élevée

La structure physique (4) § Fibre Optique § § Câble rond, xxx. Base. YY Topologie en BUS/Etoile 1, 5 km maxi Transciever à chaque extrémité § Ajout sur une étoile optique § Sans Interruption § Ajout sur un bus § Interruption du réseau § Insensible aux bruits électromagnétiques Cœur Tube Renfort Gaine extérieure

La structure physique (4 b) § Fibre Optique § Multimode (base. LX) § Plusieurs faisceaux simultanés § Transmission zigzag § Gradient d’indice trajectoires courbes § Monomode (base. SX) § Transmission axiale § 1 faisceau unique § Grande bande passante § Peu de pertes

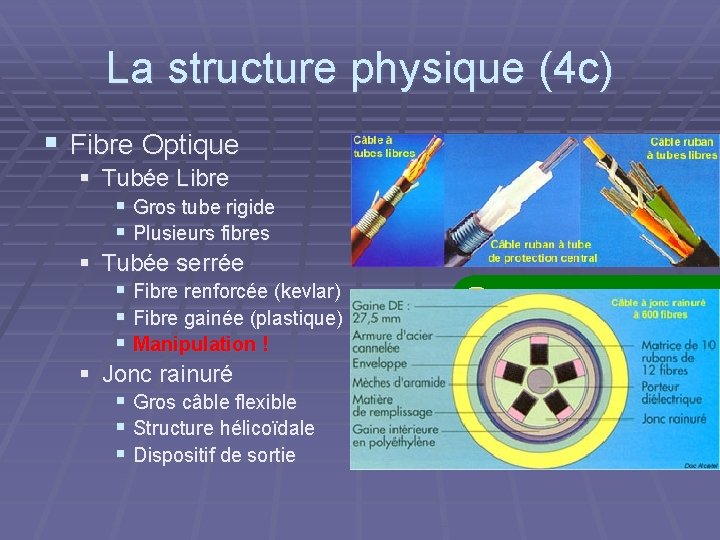

La structure physique (4 c) § Fibre Optique § Tubée Libre § Gros tube rigide § Plusieurs fibres § Tubée serrée § Fibre renforcée (kevlar) § Fibre gainée (plastique) § Manipulation ! § Jonc rainuré § Gros câble flexible § Structure hélicoïdale § Dispositif de sortie

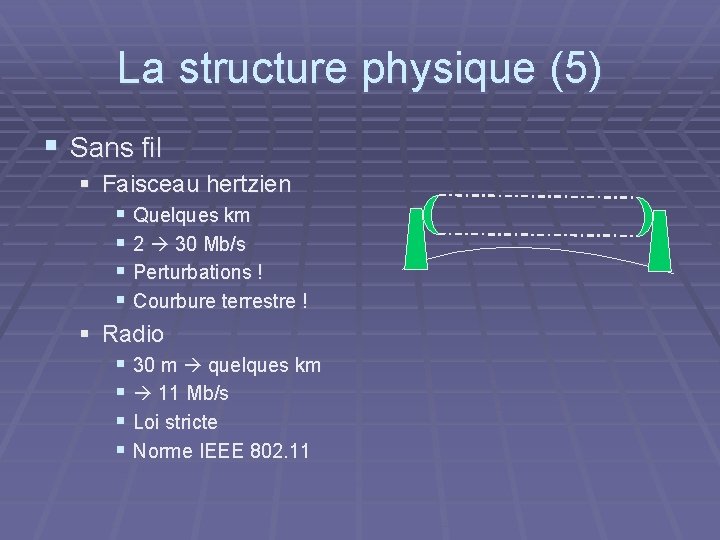

La structure physique (5) § Sans fil § Faisceau hertzien § Quelques km § 2 30 Mb/s § Perturbations ! § Courbure terrestre ! § Radio § 30 m quelques km § 11 Mb/s § Loi stricte § Norme IEEE 802. 11

La structure physique (5 b) § Sans fil § Satellites § Géostationnaire § § § 36000 km 150 Mb/s 1 s aller-retour ! § Orbite moyenne § § § 5000 km 10 40 Kb/s 0, 2 s aller-retour § Orbite basse § 250 600 km § 150 Mb/s § 0, 1 s aller-retour

La structure physique (5 c) § Sans fil § Infrarouge § Quelques mètres § À vue § Quelques kb/s § Laser § À vue § Portée raisonnable § Plusieurs Mb/s § Point à point § Alignement !

Retour sur le modèle OSI N° 1 2 3 4 5 6 7 Alias Rôle selon la norme ISO Physique Connexion au réseau Liaison de données Réseau Transfert local Correction d’erreurs Routage, contrôle de flux Transport Transfert de bout en bout Session Outils synchro, gestion disque Présentation Mise en forme des informations Application Interprétation des données

Rôle des couches OSI § Couche physique § Communication brute § Envoi de données § Réception de données § Donnée Bit § Qualité de canal § Capacité § Sensibilité au bruit § délais Couche Physique

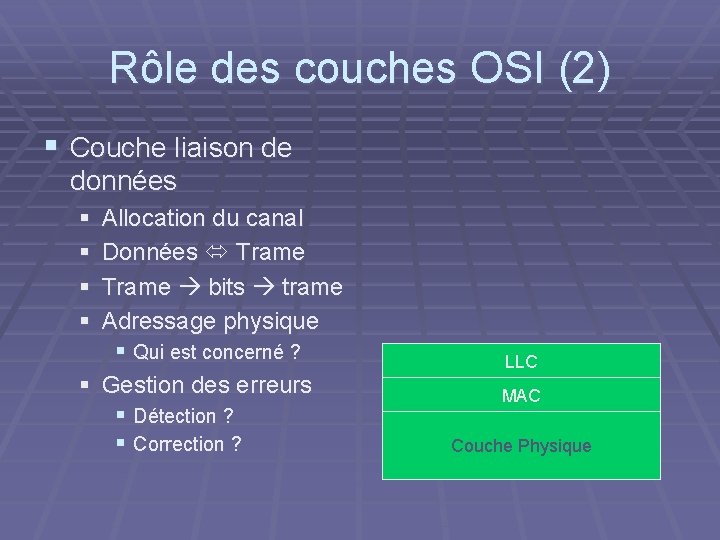

Rôle des couches OSI (2) § Couche liaison de données § § Allocation du canal Données Trame bits trame Adressage physique § Qui est concerné ? § Gestion des erreurs § Détection ? § Correction ? LLC MAC Couche Physique

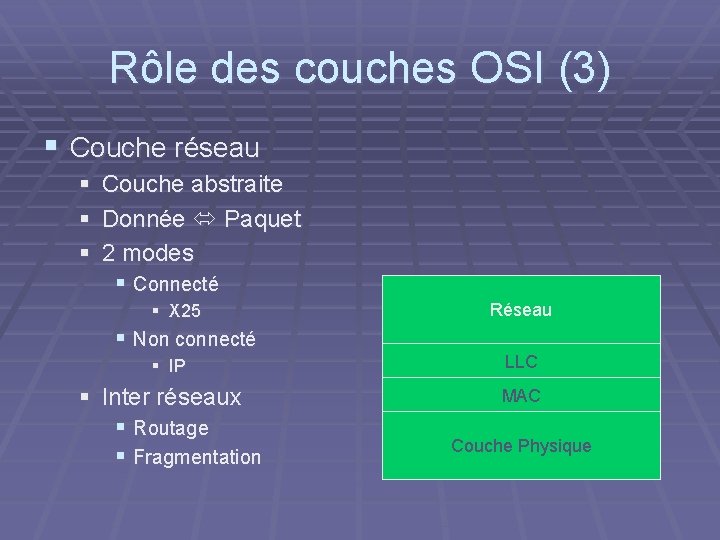

Rôle des couches OSI (3) § Couche réseau § Couche abstraite § Donnée Paquet § 2 modes § Connecté § X 25 § Non connecté Réseau § IP LLC § Inter réseaux § Routage § Fragmentation MAC Couche Physique

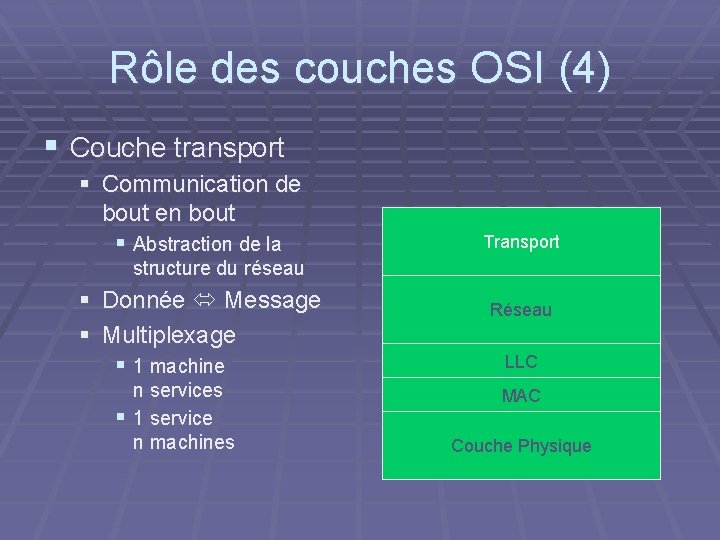

Rôle des couches OSI (4) § Couche transport § Communication de bout en bout § Abstraction de la Transport structure du réseau § Donnée Message § Multiplexage § 1 machine n services § 1 service n machines Réseau LLC MAC Couche Physique

Rôle des couches OSI (4 b) § Couche transport § TCP § Connecté § Messages remis dans le bon ordre § Aucun message perdu § Aucun message abîmé § UDP § Non connecté § Rapide § Aucune garantie Transport Réseau LLC MAC Couche Physique

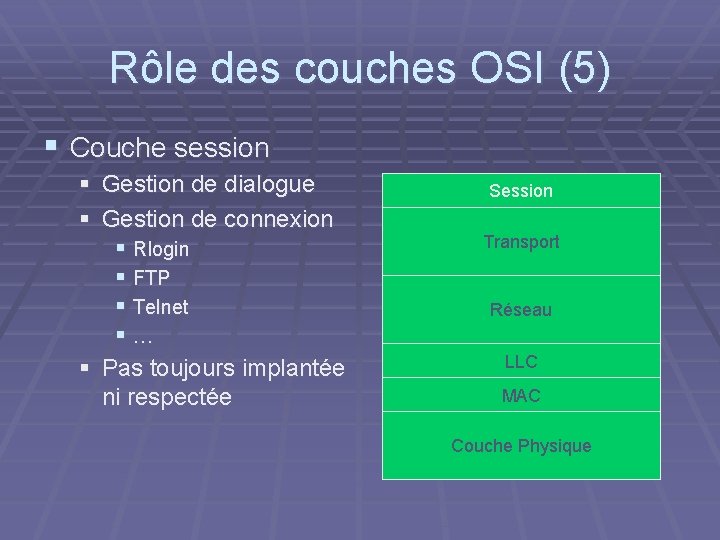

Rôle des couches OSI (5) § Couche session § Gestion de dialogue § Gestion de connexion § Rlogin § FTP § Telnet §… § Pas toujours implantée ni respectée Session Transport Réseau LLC MAC Couche Physique

Rôle des couches OSI (6) § Couche présentation § Abstraction des données § Standards différents § ASCII § EBCDIC § … § Machines différentes § Little Endian § Big Endian § Compression Présentation Session Transport Réseau LLC MAC Couche Physique

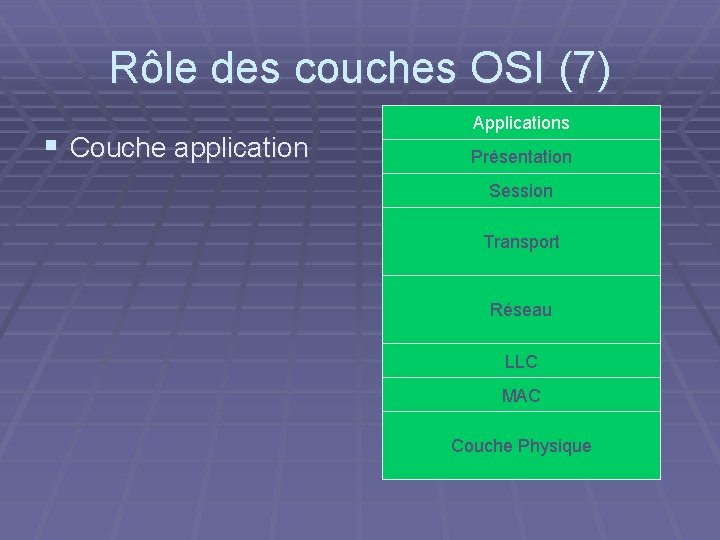

Rôle des couches OSI (7) § Couche application Applications Présentation Session Transport Réseau LLC MAC Couche Physique
