Determinación del factor de corrección debido a la recombinación iónica por métodos empíricos y comparativa con el valor teórico Pablo Castro Tejero Servicio de Radiofísica Hospital Universitario de la Princesa, Madrid
Conflicto de intereses § No existe ningún conflicto de intereses en el trabajo expuesto a continuación 2
Introducción ▶ Determinación de la dosis absorbida en un punto viene afectada por diversos factores de corrección: § Carga producida ≠ carga recogida o Pérdida de cargas: recombinación iónica o Exceso de carga: multiplicación de carga y rotura eléctrica de los aislantes q Ambos efectos vienen afectados por el voltaje 3
Introducción Mecanismos ▶ Recombinación inicial: cargas opuestas formadas en la trayectoria de una única partícula ionizante ▶ Recombinación general: cargas opuestas formadas en trayectorias de diferentes partículas ionizantes ▶ Difusión iónica: algunos iones cerca de la placa se difunden a través del campo y la alcanzan ▶ Multiplicación cargas: los iones ganan suficiente energía para generar, por impacto con moléculas de gas neutras, nuevos iones 4
Objetivo / métodos • Se va a determinar el factor de corrección mediante 3 métodos: 1. Diagrama de Jaffé: analiza el comportamiento de 1/V vs 1/Q • Medidas a diferentes voltajes 2. Método de los dos voltajes: asume comportamiento lineal • Medidas a dos voltajes 3. Teoría de Boag: tiene en cuenta la difusión, recombinación inicial y general 5
Objetivo / métodos 1. Difusión: depende de la temperatura T • k. B constante de Boltzmann 2. Recombinación inicial: depende de la distancia entre electrodos • Ei constante de campo eléctrico 3. Recombinación volumen: depende de la distancia entre electrodos y DPP (frecuencia de repetición de pulsos) • µ movilidad iones • ρ densidad aire • W/e energía para crear un par iónico 6

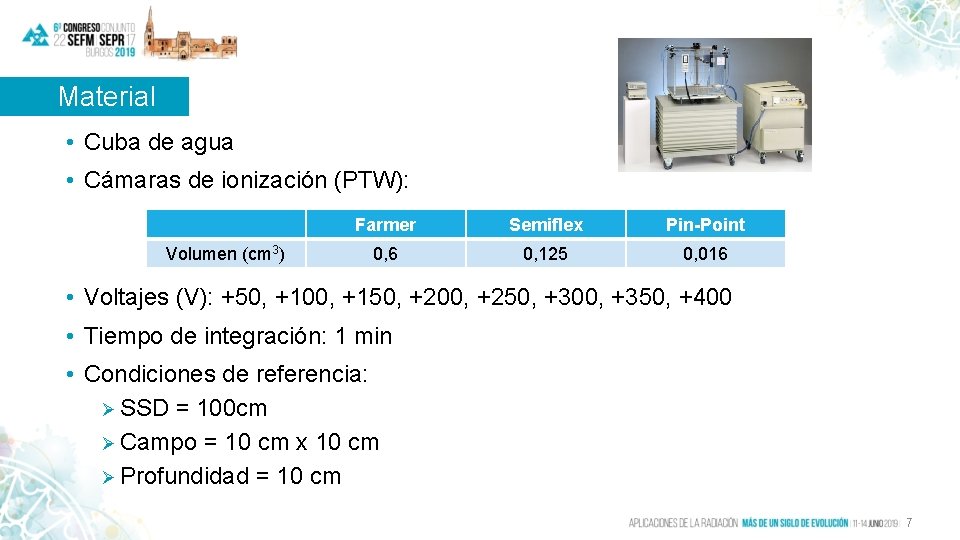

Material • Cuba de agua • Cámaras de ionización (PTW): Volumen (cm 3) Farmer Semiflex Pin-Point 0, 6 0, 125 0, 016 • Voltajes (V): +50, +100, +150, +200, +250, +300, +350, +400 • Tiempo de integración: 1 min • Condiciones de referencia: Ø SSD = 100 cm Ø Campo = 10 cm x 10 cm Ø Profundidad = 10 cm 7
Resultados Farmer Método Factor corrección Jaffé 1, 0021 Dos voltajes 1, 0022 Teórico 1, 0021 8
Resultados Multiplicación cargas Semiflex Método Factor corrección Jaffé ajuste lineal 1, 0025 Jaffé ajuste exponencial 1, 0001 Dos voltajes 1, 0034 Teórico 1, 0016 9

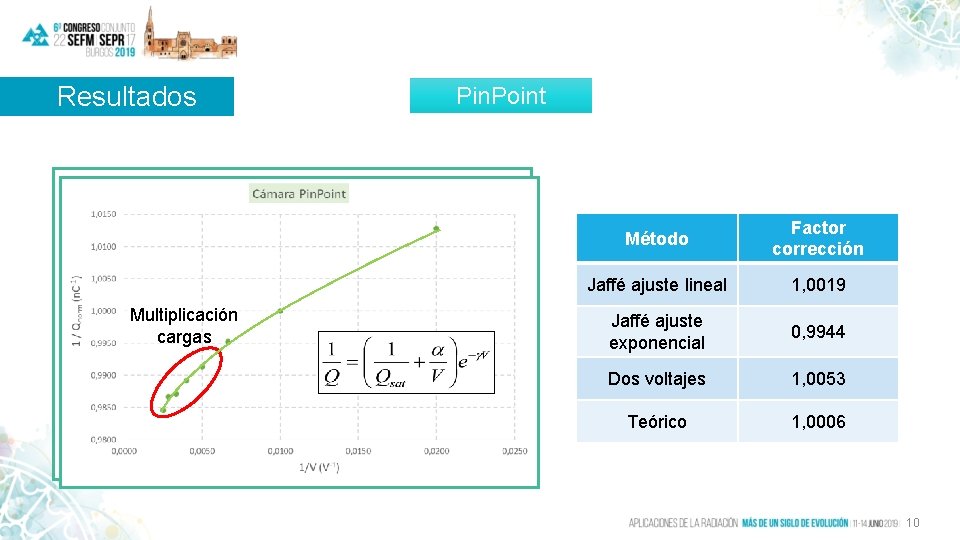

Resultados Multiplicación cargas Pin. Point Método Factor corrección Jaffé ajuste lineal 1, 0019 Jaffé ajuste exponencial 0, 9944 Dos voltajes 1, 0053 Teórico 1, 0006 10
Conclusiones ks Específico de cada cámara Es necesario comprobar el diagrama de Jaffé: no siempre existe un comportamiento lineal debido a la multiplicación de cargas El voltaje recomendado puede no ser el mejor en términos de recombinación La estimación teórica proporciona un valor bastante aproximado del valor real (siempre que no haya multiplicación de cargas) 11
