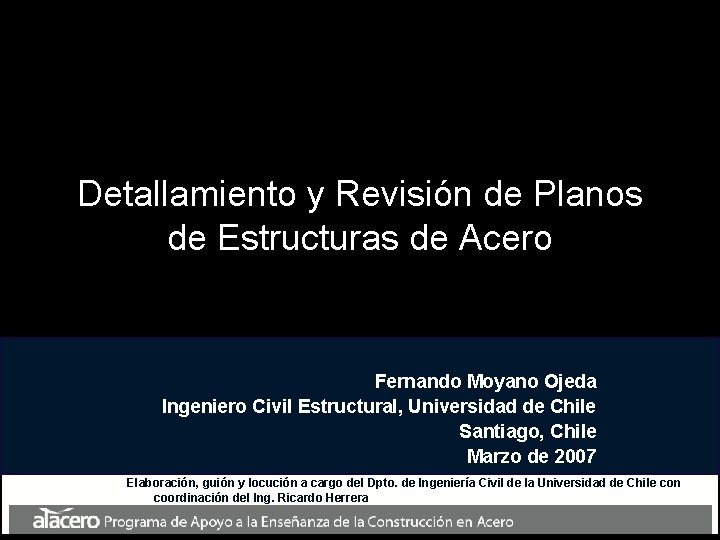

Detallamiento y Revisión de Planos de Estructuras de Acero Fernando Moyano Ojeda Ingeniero Civil Estructural, Universidad de Chile Santiago, Chile Marzo de 2007 Elaboración, guión y locución a cargo del Dpto. de Ingeniería Civil de la Universidad de Chile con coordinación del Ing. Ricardo Herrera

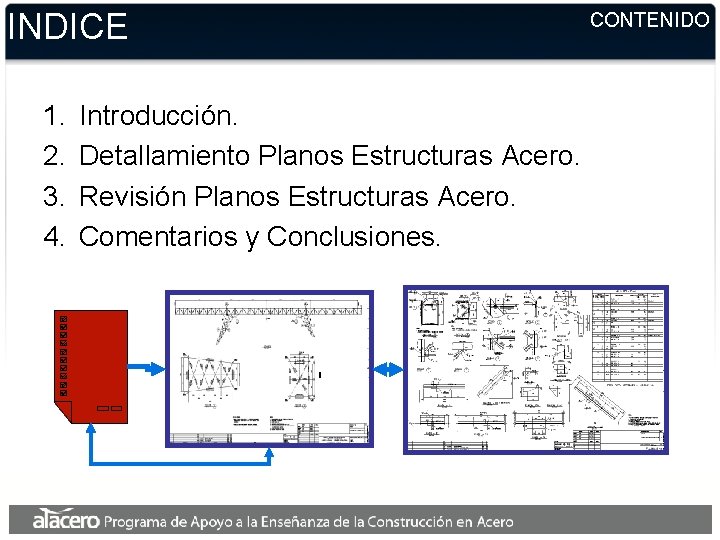

INDICE 1. 2. 3. 4. Introducción. Detallamiento Planos Estructuras Acero. Revisión Planos Estructuras Acero. Comentarios y Conclusiones. CONTENIDO

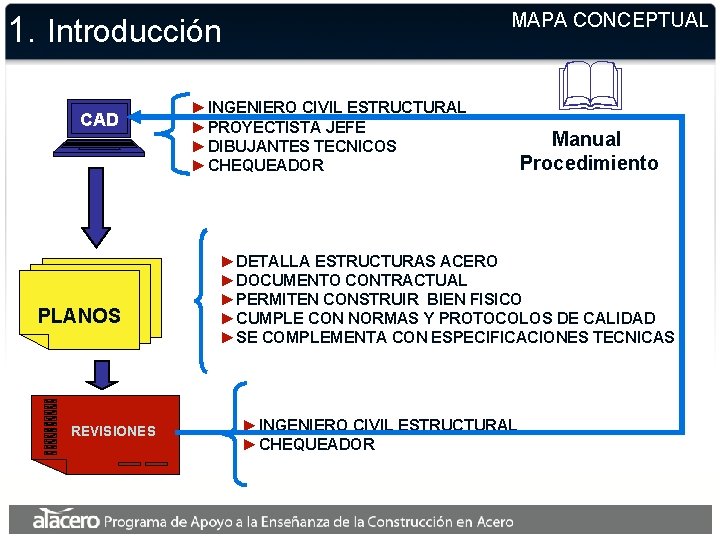

MAPA CONCEPTUAL 1. Introducción CAD PLANOS REVISIONES ►INGENIERO CIVIL ESTRUCTURAL ►PROYECTISTA JEFE ►DIBUJANTES TECNICOS ►CHEQUEADOR & Manual Procedimiento ►DETALLA ESTRUCTURAS ACERO ►DOCUMENTO CONTRACTUAL ►PERMITEN CONSTRUIR BIEN FISICO ►CUMPLE CON NORMAS Y PROTOCOLOS DE CALIDAD ►SE COMPLEMENTA CON ESPECIFICACIONES TECNICAS ►INGENIERO CIVIL ESTRUCTURAL ►CHEQUEADOR

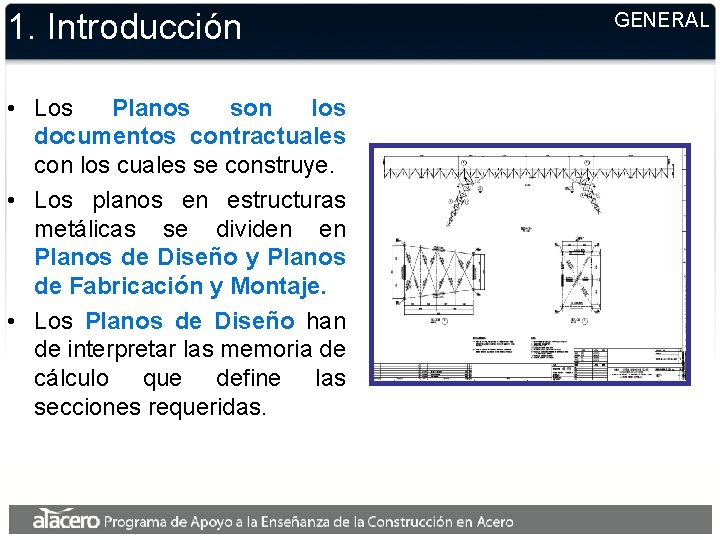

1. Introducción • Los Planos son los documentos contractuales con los cuales se construye. • Los planos en estructuras metálicas se dividen en Planos de Diseño y Planos de Fabricación y Montaje. • Los Planos de Diseño han de interpretar las memoria de cálculo que define las secciones requeridas. GENERAL

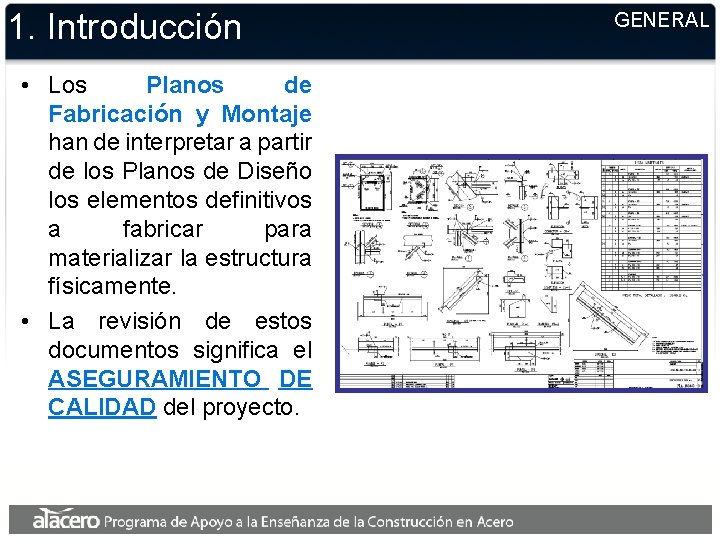

1. Introducción • Los Planos de Fabricación y Montaje han de interpretar a partir de los Planos de Diseño los elementos definitivos a fabricar para materializar la estructura físicamente. • La revisión de estos documentos significa el ASEGURAMIENTO DE CALIDAD del proyecto. GENERAL

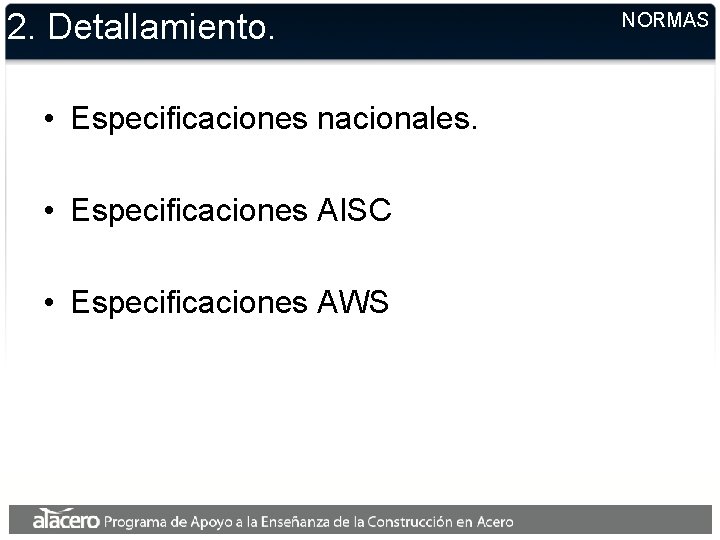

2. Detallamiento. • Especificaciones nacionales. • Especificaciones AISC • Especificaciones AWS NORMAS

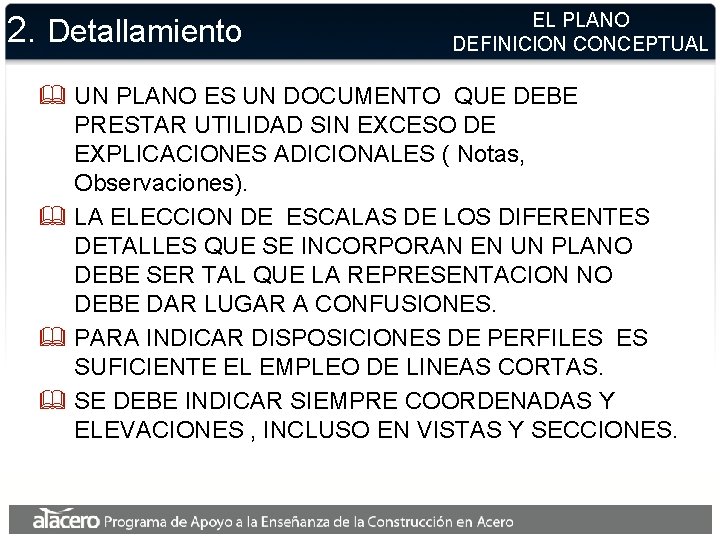

2. Detallamiento EL PLANO DEFINICION CONCEPTUAL & UN PLANO ES UN DOCUMENTO QUE DEBE PRESTAR UTILIDAD SIN EXCESO DE EXPLICACIONES ADICIONALES ( Notas, Observaciones). & LA ELECCION DE ESCALAS DE LOS DIFERENTES DETALLES QUE SE INCORPORAN EN UN PLANO DEBE SER TAL QUE LA REPRESENTACION NO DEBE DAR LUGAR A CONFUSIONES. & PARA INDICAR DISPOSICIONES DE PERFILES ES SUFICIENTE EL EMPLEO DE LINEAS CORTAS. & SE DEBE INDICAR SIEMPRE COORDENADAS Y ELEVACIONES , INCLUSO EN VISTAS Y SECCIONES.

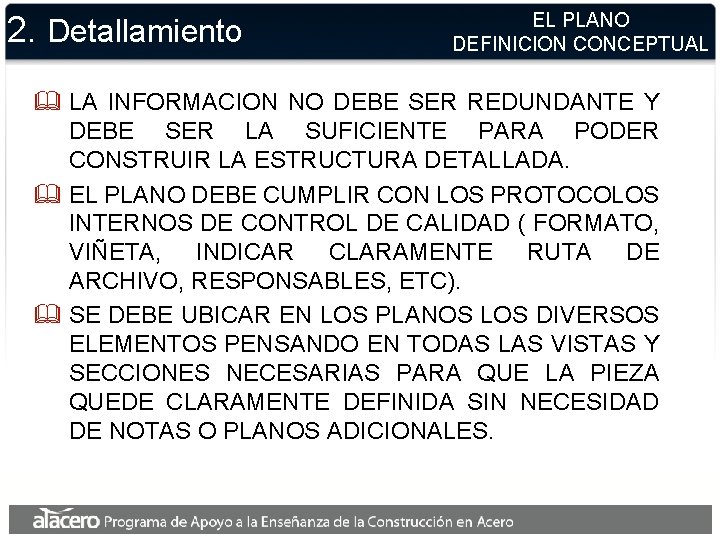

2. Detallamiento EL PLANO DEFINICION CONCEPTUAL & LA INFORMACION NO DEBE SER REDUNDANTE Y DEBE SER LA SUFICIENTE PARA PODER CONSTRUIR LA ESTRUCTURA DETALLADA. & EL PLANO DEBE CUMPLIR CON LOS PROTOCOLOS INTERNOS DE CONTROL DE CALIDAD ( FORMATO, VIÑETA, INDICAR CLARAMENTE RUTA DE ARCHIVO, RESPONSABLES, ETC). & SE DEBE UBICAR EN LOS PLANOS LOS DIVERSOS ELEMENTOS PENSANDO EN TODAS LAS VISTAS Y SECCIONES NECESARIAS PARA QUE LA PIEZA QUEDE CLARAMENTE DEFINIDA SIN NECESIDAD DE NOTAS O PLANOS ADICIONALES.

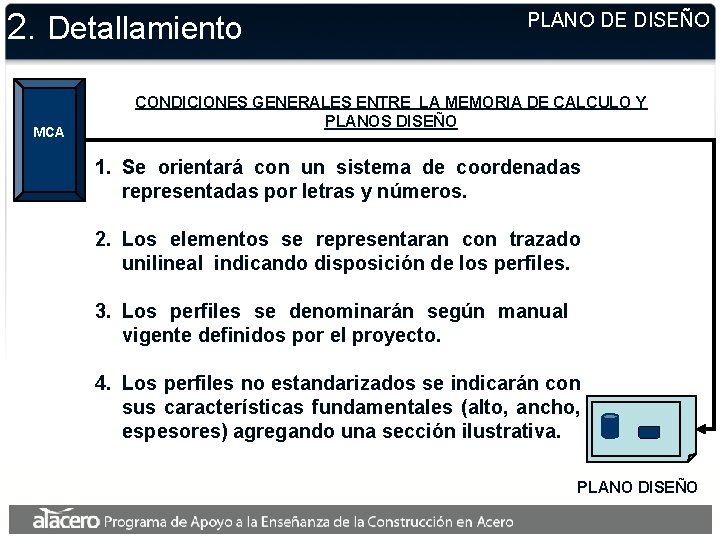

2. Detallamiento MCA PLANO DE DISEÑO CONDICIONES GENERALES ENTRE LA MEMORIA DE CALCULO Y PLANOS DISEÑO 1. Se orientará con un sistema de coordenadas representadas por letras y números. 2. Los elementos se representaran con trazado unilineal indicando disposición de los perfiles. 3. Los perfiles se denominarán según manual vigente definidos por el proyecto. 4. Los perfiles no estandarizados se indicarán con sus características fundamentales (alto, ancho, espesores) agregando una sección ilustrativa. PLANO DISEÑO

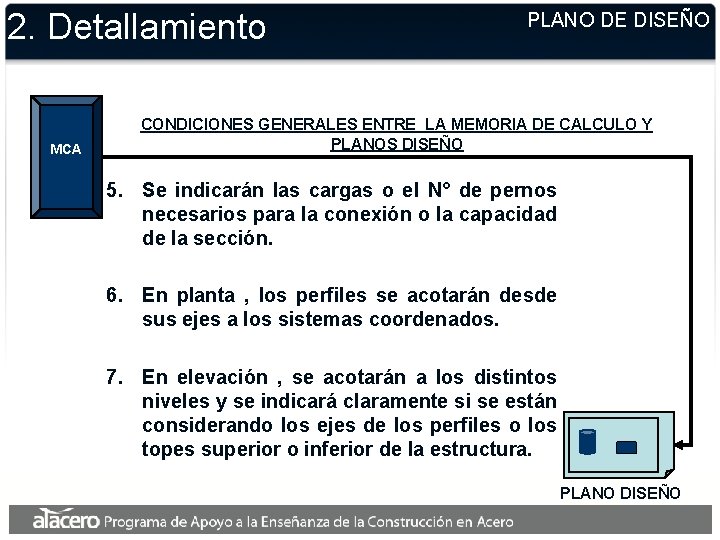

2. Detallamiento MCA PLANO DE DISEÑO CONDICIONES GENERALES ENTRE LA MEMORIA DE CALCULO Y PLANOS DISEÑO 5. Se indicarán las cargas o el N° de pernos necesarios para la conexión o la capacidad de la sección. 6. En planta , los perfiles se acotarán desde sus ejes a los sistemas coordenados. 7. En elevación , se acotarán a los distintos niveles y se indicará claramente si se están considerando los ejes de los perfiles o los topes superior o inferior de la estructura. PLANO DISEÑO

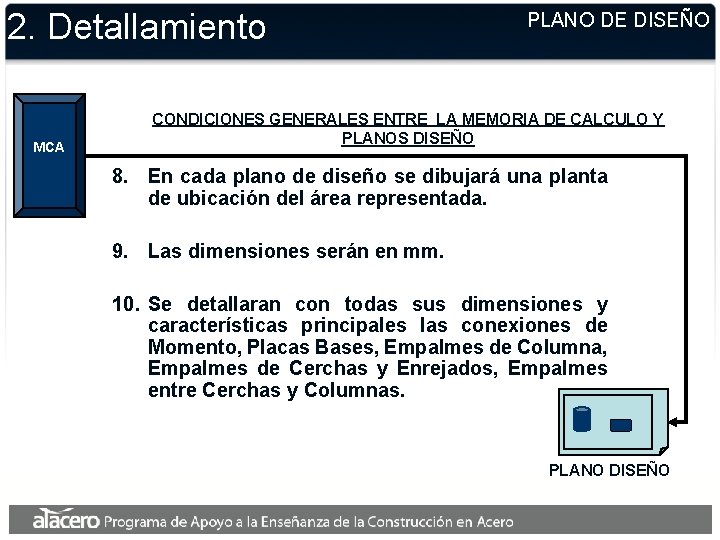

2. Detallamiento MCA PLANO DE DISEÑO CONDICIONES GENERALES ENTRE LA MEMORIA DE CALCULO Y PLANOS DISEÑO 8. En cada plano de diseño se dibujará una planta de ubicación del área representada. 9. Las dimensiones serán en mm. 10. Se detallaran con todas sus dimensiones y características principales las conexiones de Momento, Placas Bases, Empalmes de Columna, Empalmes de Cerchas y Enrejados, Empalmes entre Cerchas y Columnas. PLANO DISEÑO

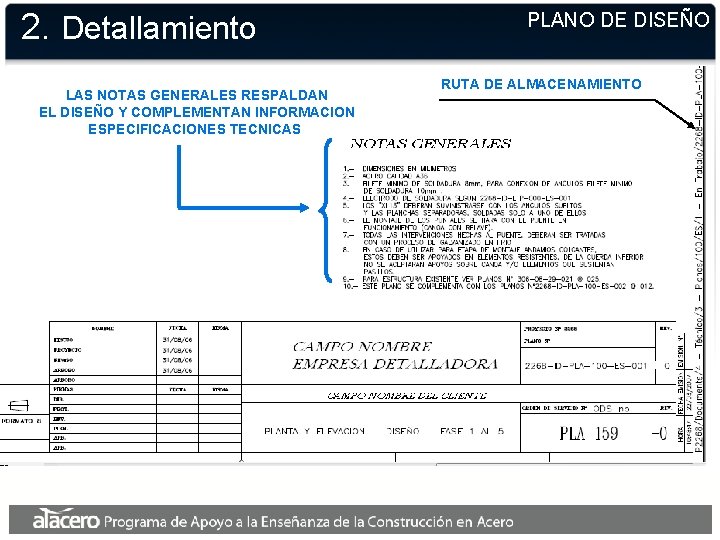

2. Detallamiento LAS NOTAS GENERALES RESPALDAN EL DISEÑO Y COMPLEMENTAN INFORMACION ESPECIFICACIONES TECNICAS PLANO DE DISEÑO RUTA DE ALMACENAMIENTO

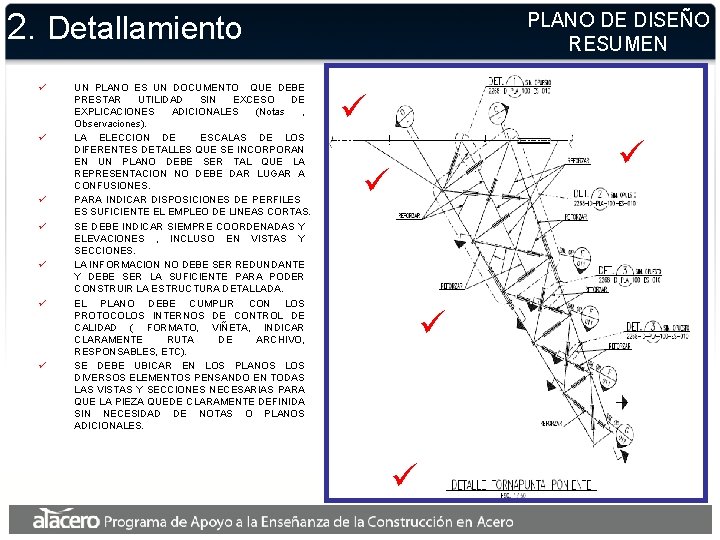

2. Detallamiento ü ü ü ü UN PLANO ES UN DOCUMENTO QUE DEBE PRESTAR UTILIDAD SIN EXCESO DE EXPLICACIONES ADICIONALES (Notas , Observaciones). LA ELECCION DE ESCALAS DE LOS DIFERENTES DETALLES QUE SE INCORPORAN EN UN PLANO DEBE SER TAL QUE LA REPRESENTACION NO DEBE DAR LUGAR A CONFUSIONES. PARA INDICAR DISPOSICIONES DE PERFILES ES SUFICIENTE EL EMPLEO DE LINEAS CORTAS. SE DEBE INDICAR SIEMPRE COORDENADAS Y ELEVACIONES , INCLUSO EN VISTAS Y SECCIONES. LA INFORMACION NO DEBE SER REDUNDANTE Y DEBE SER LA SUFICIENTE PARA PODER CONSTRUIR LA ESTRUCTURA DETALLADA. EL PLANO DEBE CUMPLIR CON LOS PROTOCOLOS INTERNOS DE CONTROL DE CALIDAD ( FORMATO, VIÑETA, INDICAR CLARAMENTE RUTA DE ARCHIVO, RESPONSABLES, ETC). SE DEBE UBICAR EN LOS PLANOS LOS DIVERSOS ELEMENTOS PENSANDO EN TODAS LAS VISTAS Y SECCIONES NECESARIAS PARA QUE LA PIEZA QUEDE CLARAMENTE DEFINIDA SIN NECESIDAD DE NOTAS O PLANOS ADICIONALES. PLANO DE DISEÑO RESUMEN ü ü ü

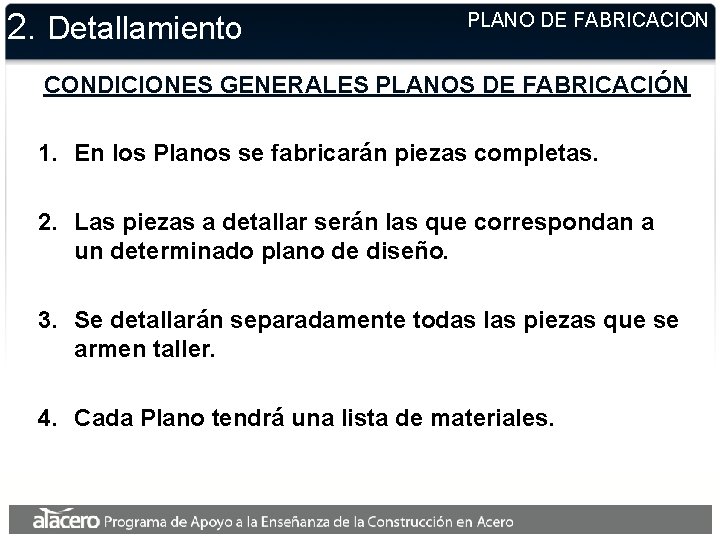

2. Detallamiento PLANO DE FABRICACION CONDICIONES GENERALES PLANOS DE FABRICACIÓN 1. En los Planos se fabricarán piezas completas. 2. Las piezas a detallar serán las que correspondan a un determinado plano de diseño. 3. Se detallarán separadamente todas las piezas que se armen taller. 4. Cada Plano tendrá una lista de materiales.

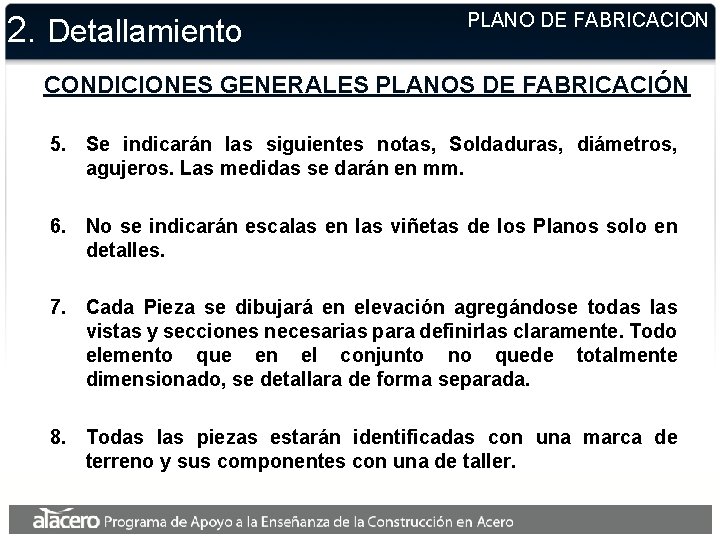

2. Detallamiento PLANO DE FABRICACION CONDICIONES GENERALES PLANOS DE FABRICACIÓN 5. Se indicarán las siguientes notas, Soldaduras, diámetros, agujeros. Las medidas se darán en mm. 6. No se indicarán escalas en las viñetas de los Planos solo en detalles. 7. Cada Pieza se dibujará en elevación agregándose todas las vistas y secciones necesarias para definirlas claramente. Todo elemento que en el conjunto no quede totalmente dimensionado, se detallara de forma separada. 8. Todas las piezas estarán identificadas con una marca de terreno y sus componentes con una de taller.

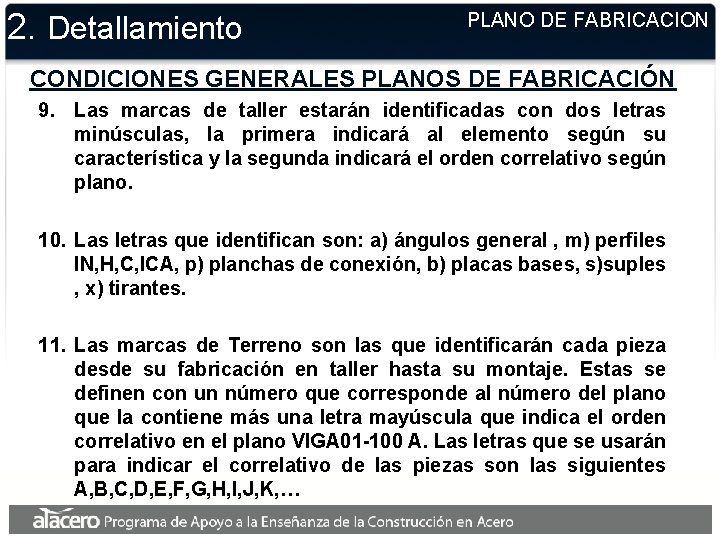

2. Detallamiento PLANO DE FABRICACION CONDICIONES GENERALES PLANOS DE FABRICACIÓN 9. Las marcas de taller estarán identificadas con dos letras minúsculas, la primera indicará al elemento según su característica y la segunda indicará el orden correlativo según plano. 10. Las letras que identifican son: a) ángulos general , m) perfiles IN, H, C, ICA, p) planchas de conexión, b) placas bases, s)suples , x) tirantes. 11. Las marcas de Terreno son las que identificarán cada pieza desde su fabricación en taller hasta su montaje. Estas se definen con un número que corresponde al número del plano que la contiene más una letra mayúscula que indica el orden correlativo en el plano VIGA 01 -100 A. Las letras que se usarán para indicar el correlativo de las piezas son las siguientes A, B, C, D, E, F, G, H, I, J, K, …

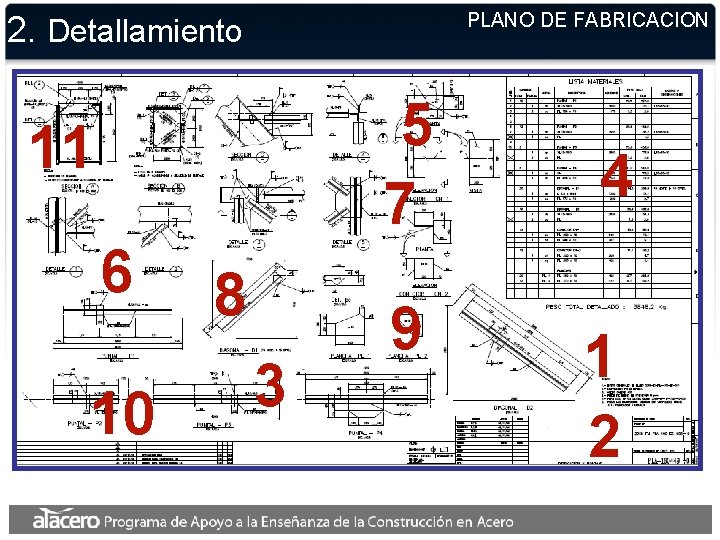

PLANO DE FABRICACION 2. Detallamiento 5 7 11 6 10 8 3 9 4 1 2

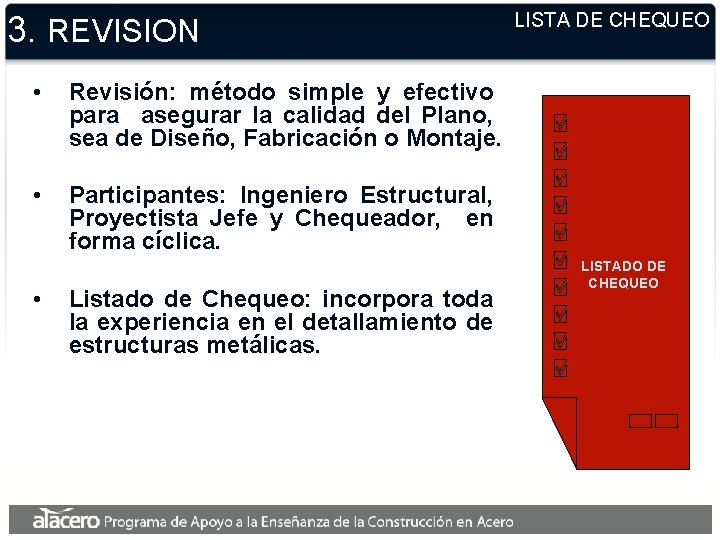

3. REVISION • Revisión: método simple y efectivo para asegurar la calidad del Plano, sea de Diseño, Fabricación o Montaje. • Participantes: Ingeniero Estructural, Proyectista Jefe y Chequeador, en forma cíclica. • Listado de Chequeo: incorpora toda la experiencia en el detallamiento de estructuras metálicas. LISTA DE CHEQUEO LISTADO DE CHEQUEO

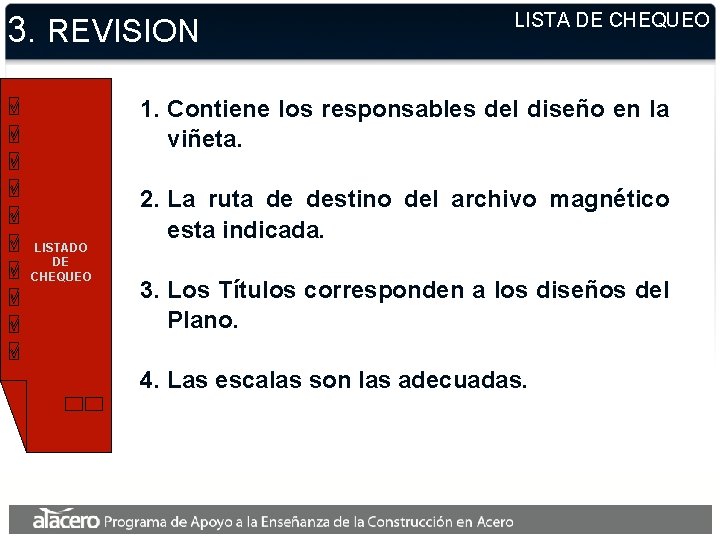

3. REVISION LISTA DE CHEQUEO 1. Contiene los responsables del diseño en la viñeta. LISTADO DE CHEQUEO 2. La ruta de destino del archivo magnético esta indicada. 3. Los Títulos corresponden a los diseños del Plano. 4. Las escalas son las adecuadas.

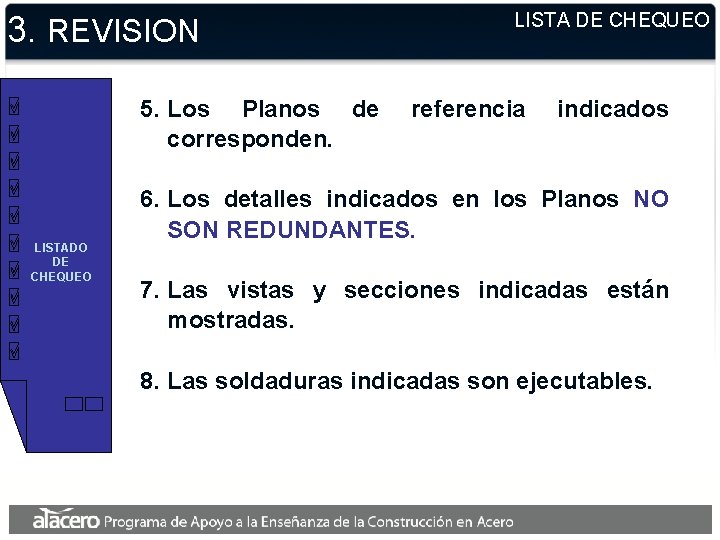

3. REVISION LISTADO DE CHEQUEO LISTA DE CHEQUEO 5. Los Planos de referencia indicados PLANTA GENERAL corresponden. EDIFICIO MANTENCION 6. Los detalles indicados en los Planos NO UBICACION SON REDUNDANTES. 7. Las vistas y secciones indicadas están mostradas. 8. Las soldaduras indicadas son ejecutables.

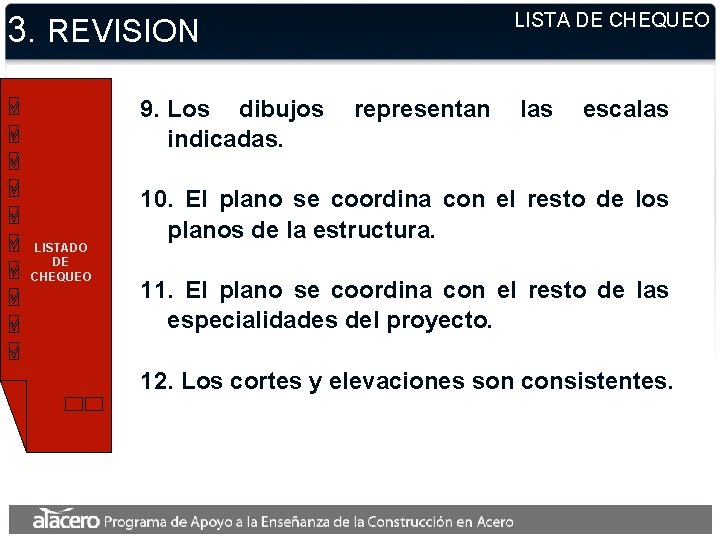

LISTA DE CHEQUEO 3. REVISION 9. Los dibujos indicadas. LISTADO DE CHEQUEO representan las escalas 10. El plano se coordina con el resto de los planos de la estructura. 11. El plano se coordina con el resto de las especialidades del proyecto. 12. Los cortes y elevaciones son consistentes.

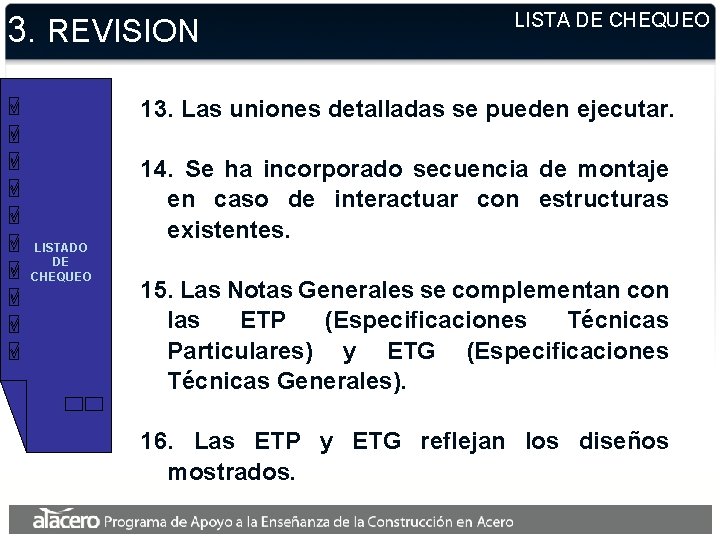

3. REVISION LISTA DE CHEQUEO 13. Las uniones detalladas se pueden ejecutar. LISTADO DE CHEQUEO 14. Se ha incorporado secuencia de montaje en caso de interactuar con estructuras existentes. 15. Las Notas Generales se complementan con las ETP (Especificaciones Técnicas Particulares) y ETG (Especificaciones Técnicas Generales). 16. Las ETP y ETG reflejan los diseños mostrados.

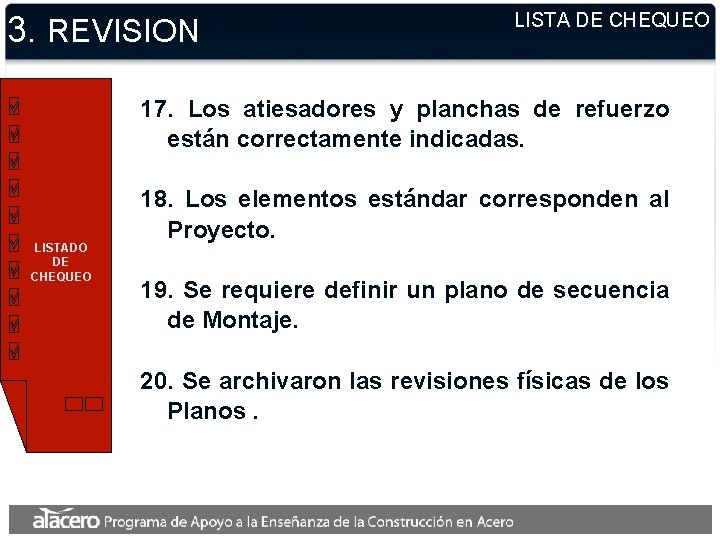

3. REVISION LISTA DE CHEQUEO 17. Los atiesadores y planchas de refuerzo están correctamente indicadas. LISTADO DE CHEQUEO 18. Los elementos estándar corresponden al Proyecto. 19. Se requiere definir un plano de secuencia de Montaje. 20. Se archivaron las revisiones físicas de los Planos.

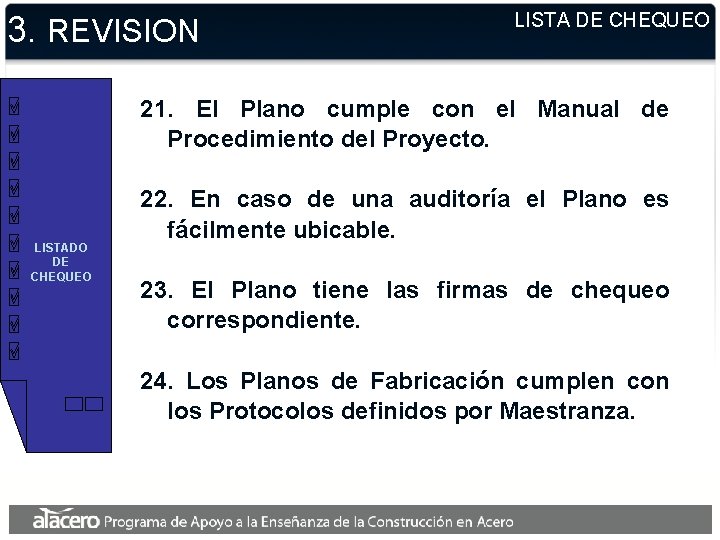

3. REVISION LISTA DE CHEQUEO 21. El Plano cumple con el Manual de Procedimiento del Proyecto. LISTADO DE CHEQUEO 22. En caso de una auditoría el Plano es fácilmente ubicable. 23. El Plano tiene las firmas de chequeo correspondiente. 24. Los Planos de Fabricación cumplen con los Protocolos definidos por Maestranza.

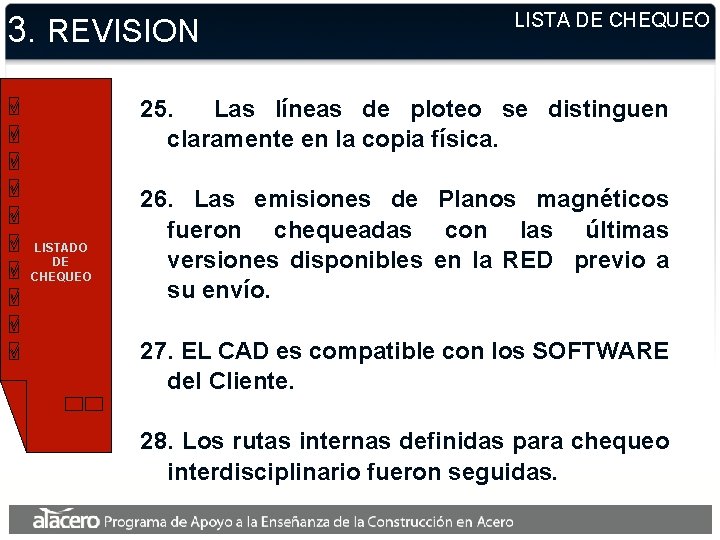

3. REVISION LISTA DE CHEQUEO 25. Las líneas de ploteo se distinguen claramente en la copia física. LISTADO DE CHEQUEO 26. Las emisiones de Planos magnéticos fueron chequeadas con las últimas versiones disponibles en la RED previo a su envío. DETALLES COMPLEMENATRIOS 27. EL CAD es compatible con los SOFTWARE A MAQUETA del Cliente. COLUMNA BASE 28. Los rutas internas definidas para chequeo interdisciplinario fueron seguidas.

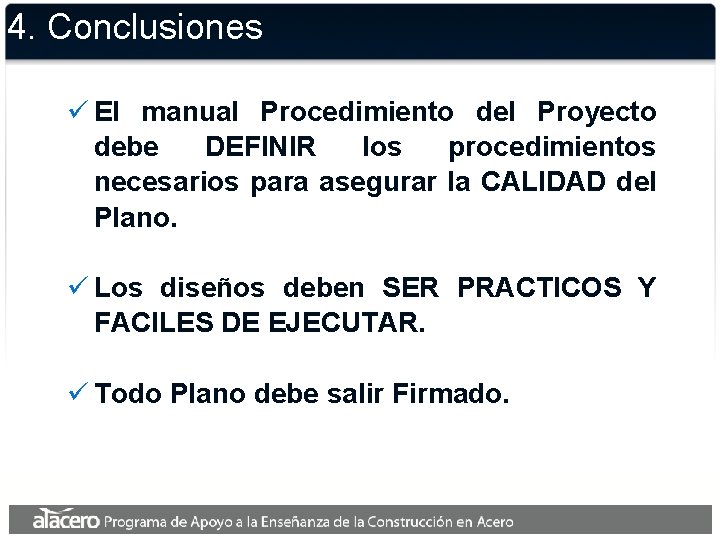

4. Conclusiones ü El manual Procedimiento del Proyecto debe DEFINIR los procedimientos necesarios para asegurar la CALIDAD del Plano. ü Los diseños deben SER PRACTICOS Y FACILES DE EJECUTAR. ü Todo Plano debe salir Firmado.

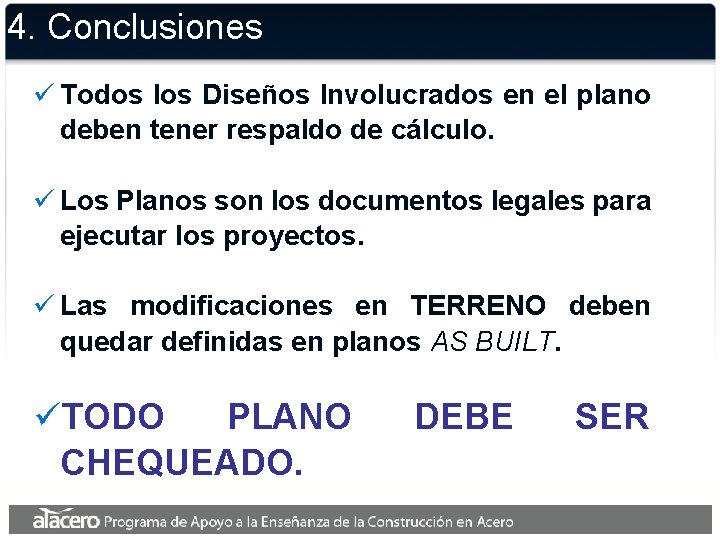

4. Conclusiones ü Todos los Diseños Involucrados en el plano deben tener respaldo de cálculo. ü Los Planos son los documentos legales para ejecutar los proyectos. ü Las modificaciones en TERRENO deben quedar definidas en planos AS BUILT. üTODO PLANO CHEQUEADO. DEBE SER
