Detail dakrand met bakgoot Scholencluster De Volgerlanden Bedoelde
Detail dakrand met bakgoot Scholencluster ``De Volgerlanden`` Bedoelde locatie

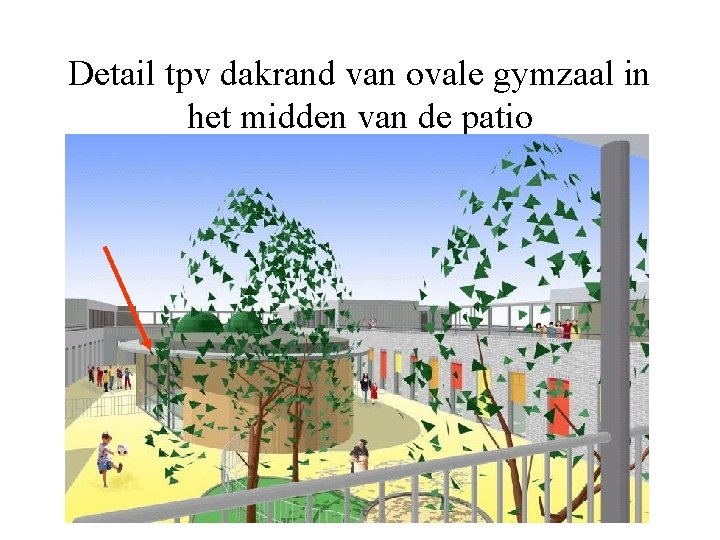

Detail tpv dakrand van ovale gymzaal in het midden van de patio
Detail architect Balk kan niet rond worden gemaakt Geen ondersteuning tbv dakbedekking Balk kan niet rond worden gemaakt 18 mm M-plex kan niet rond gemaakt worden Geen ondersteuning Kortom: De constructie van de architect kan in de praktijk niet worden uitgevoerd.
Detail oplossing aannemer stap 1 Staalplaatbetonvloer met hoekijzer als randkist staalconstructie Pui in HSBwand
Detail oplossing aannemer stap 2 Klossen aan vloer boren Materiaal: vuren 2”x 3”
Detail oplossing aannemer stap 3 Boven- en onderregel Stroken M-plex 18 mm Materiaal: M-plex 32 mm
Detail oplossing aannemer stap 4 Isoleren Aftimmeren met 2 stroken buigplex 6 mm, deze stroken kan men goed met de ronding meebuigen.
Detail oplossing aannemer stap 5 Balken bevestigen aan de aangelaste lippen van de staalconstructie Plafondhangers van stroken M-plex Plafond uitrachelen
Detail oplossing aannemer stap 6 Rand van Mplex 32 mm maken Rachels tegen constructie schieten en bekleden met 2 stroken buigplex 6 mm Bakgootbodem bevestigen spuwer Plafond aftimmeren
Detail oplossing aannemer stap 7 Alu daktrim Goot met dakbedekking dichtplakken Buigzame plaat 1 mm bevestigen op onderconstructie Buigzame staalplaat 1 mm bevestigen op onderconstructie
Detail oplossing aannemer stap 8
