Det nye BBR - baggrund, arkitektur, dataindhold, funktionalitet og snitflader
1. Baggrund - lidt historie og ideerne bag nyt BBR

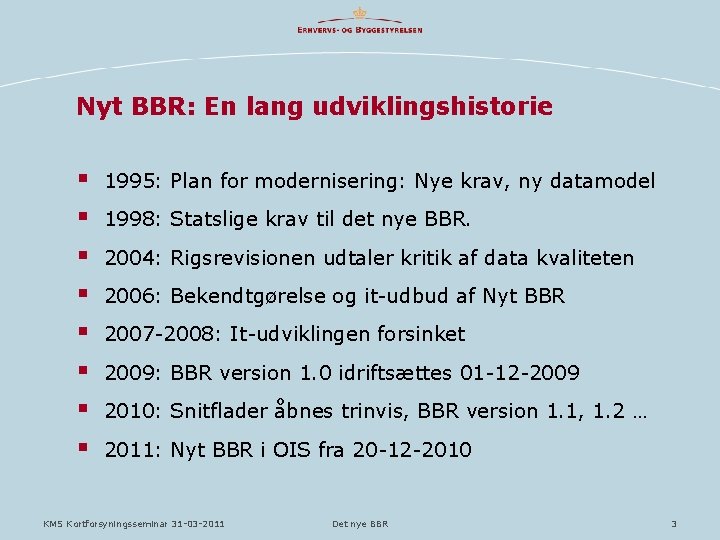

Nyt BBR: En lang udviklingshistorie § § § § 1995: Plan for modernisering: Nye krav, ny datamodel 1998: Statslige krav til det nye BBR. 2004: Rigsrevisionen udtaler kritik af data kvaliteten 2006: Bekendtgørelse og it-udbud af Nyt BBR 2007 -2008: It-udviklingen forsinket 2009: BBR version 1. 0 idriftsættes 01 -12 -2009 2010: Snitflader åbnes trinvis, BBR version 1. 1, 1. 2 … 2011: Nyt BBR i OIS fra 20 -12 -2010 KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 3

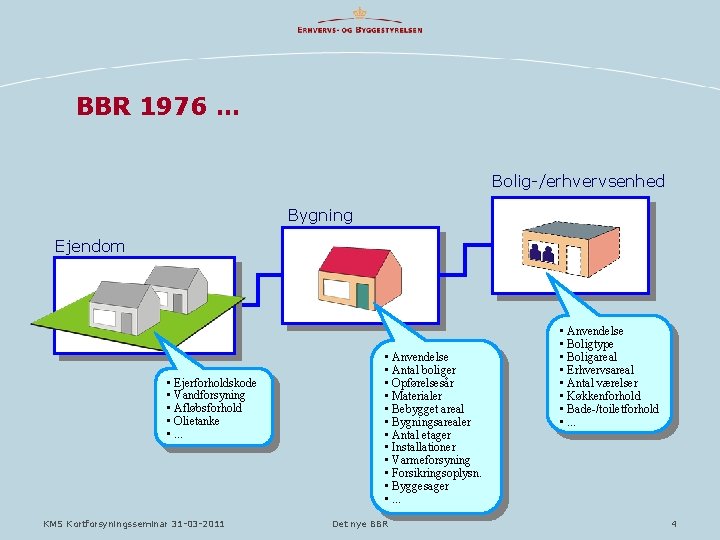

BBR 1976 … Bolig-/erhvervsenhed Bygning Ejendom • Ejerforholdskode • Vandforsyning • Afløbsforhold • Olietanke • . . . KMS Kortforsyningsseminar 31 -03 -2011 • Anvendelse • Antal boliger • Opførelsesår • Materialer • Bebygget areal • Bygningsarealer • Antal etager • Installationer • Varmeforsyning • Forsikringsoplysn. • Byggesager • . . . Det nye BBR • Anvendelse • Boligtype • Boligareal • Erhvervsareal • Antal værelser • Køkkenforhold • Bade-/toiletforhold • . . . 4
Ønsker til nyt BBR (1994) § § Teknologisk modernisering § Intensiveret anvendelse mhp. bedre datakvalitet § § Mulighed for georeferencer Mere dynamisk og fleksibelt register § Lettere at udvikle/tilpasse § Fleksibilitet i forhold kommunens behov Åbne for flere/nye interessenter og behov KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 5
Fleksibelt ”objektorienteret” dataindhold Brugsenhed Enhed Rum Enhedsadresse Opgang/indg. Etage Bygning Adgangsadresse Teknisk anlæg Grund KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 6
(Lidt) Mere geografi i BBR … Teknisk anlæg Bygning Grund Adgangsadresse • Matrikelbetegnelse • Bygningspunkt (x/y) • FOT-ID • BBR Bygnings-id/FOT • Adressepunkt (x/y) KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 7
Nyt BBR: Datafællesskaber Teknisk anlæg Bygning Grund Adresse • Matrikelbetegnelse BBR + Matriklen KMS Kortforsyningsseminar 31 -03 -2011 BBR + FOT (GIS) Det nye BBR + CPR + CVR 8
Det er vigtigt at vide hvad der er den rigtige adresse KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 9
Adresse som fælles reference Virksomhed (CVR) Bygning, ejendom … (BBR) Person (CPR) Adresse KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 10
Nyt BBR som basisregister for adresser ”Registerlandskabet” CVR CPR KRR BBR FOT Kort 10 Tek. kort MAT ESR Adresser her! KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 11
2. Nyt BBR - Aftaler, principper og arkitektur
Hurra! Nyt BBR 1. december 2009 KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 13

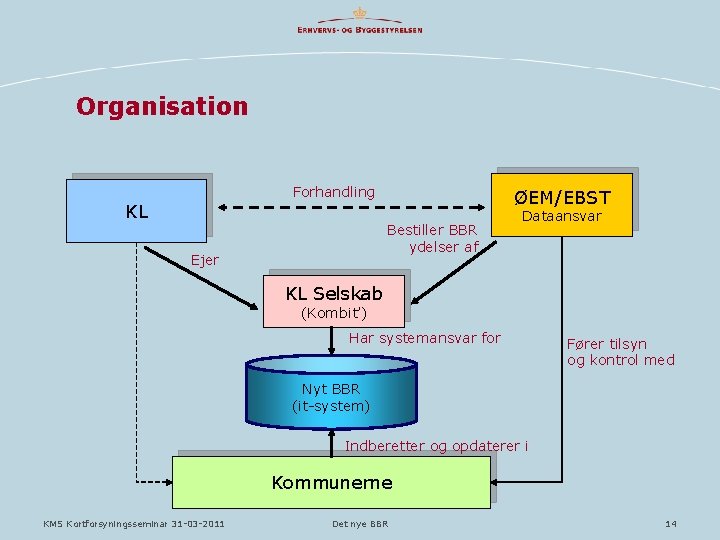

Organisation Forhandling KL ØEM/EBST Bestiller BBR ydelser af Ejer Dataansvar KL Selskab (Kombit’) Har systemansvar for Fører tilsyn og kontrol med Nyt BBR (it-system) Indberetter og opdaterer i Kommunerne KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 14

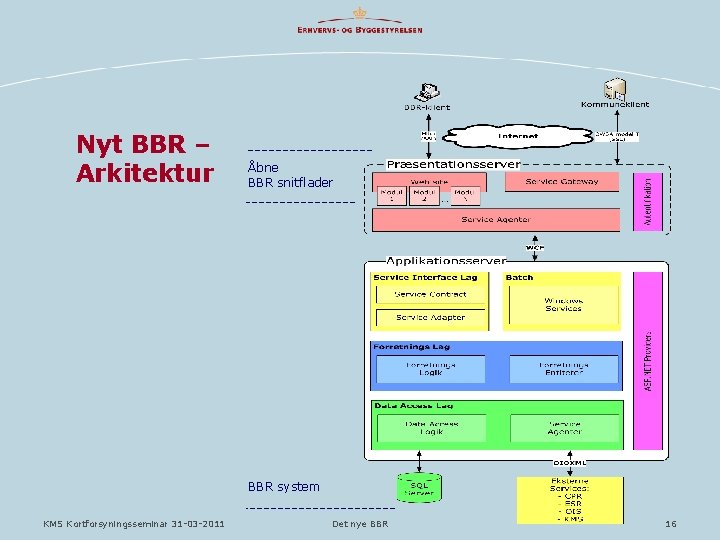

Nyt BBR – Arkitektur Åbne BBR snitflader BBR system KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 16
3. Nyt BBRs data Hvad er nyt på datafronten?

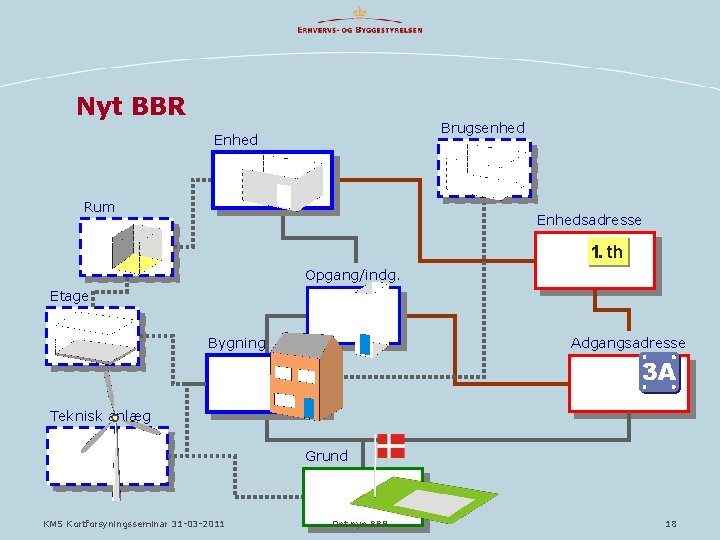

Nyt BBR Brugsenhed Enhed Rum Enhedsadresse Opgang/indg. Etage Bygning Adgangsadresse Teknisk anlæg Grund KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 18

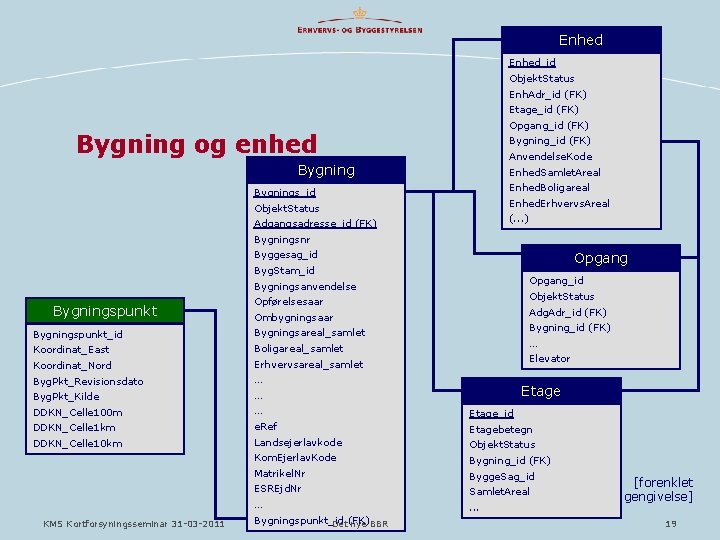

Enhed_id Objekt. Status Enh. Adr_id (FK) Etage_id (FK) Opgang_id (FK) Bygning og enhed Bygning_id (FK) Anvendelse. Kode Bygning Enhed. Samlet. Areal Enhed. Boligareal Bygnings_id Enhed. Erhvervs. Areal Objekt. Status (. . . ) Adgangsadresse_id (FK) Bygningsnr Byggesag_id Opgang Byg. Stam_id Opgang_id Bygningsanvendelse Bygningspunkt Objekt. Status Opførelsesaar Adg. Adr_id (FK) Ombygningsaar Bygning_id (FK) Bygningspunkt_id Bygningsareal_samlet Koordinat_East Boligareal_samlet Koordinat_Nord Erhvervsareal_samlet Byg. Pkt_Revisionsdato … Byg. Pkt_Kilde … DDKN_Celle 100 m … Etage_id DDKN_Celle 1 km e. Ref Etagebetegn DDKN_Celle 10 km Landsejerlavkode Objekt. Status Kom. Ejerlav. Kode Bygning_id (FK) Matrikel. Nr Bygge. Sag_id ESREjd. Nr Samlet. Areal … . . . KMS Kortforsyningsseminar 31 -03 -2011 Bygningspunkt_id Det(FK) nye BBR … Elevator Etage [forenklet gengivelse] 19

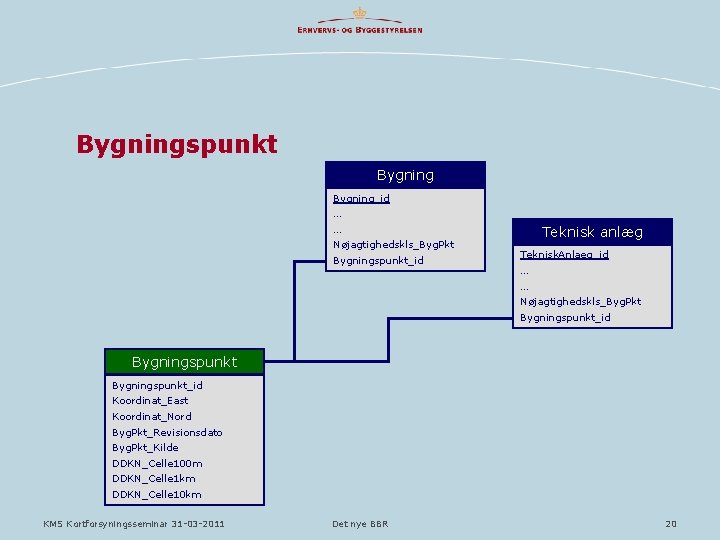

Bygningspunkt Bygning_id … … Nøjagtighedskls_Byg. Pkt Bygningspunkt_id Teknisk anlæg Teknisk. Anlaeg_id … … Nøjagtighedskls_Byg. Pkt Bygningspunkt_id Koordinat_East Koordinat_Nord Byg. Pkt_Revisionsdato Byg. Pkt_Kilde DDKN_Celle 100 m DDKN_Celle 1 km DDKN_Celle 10 km KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 20

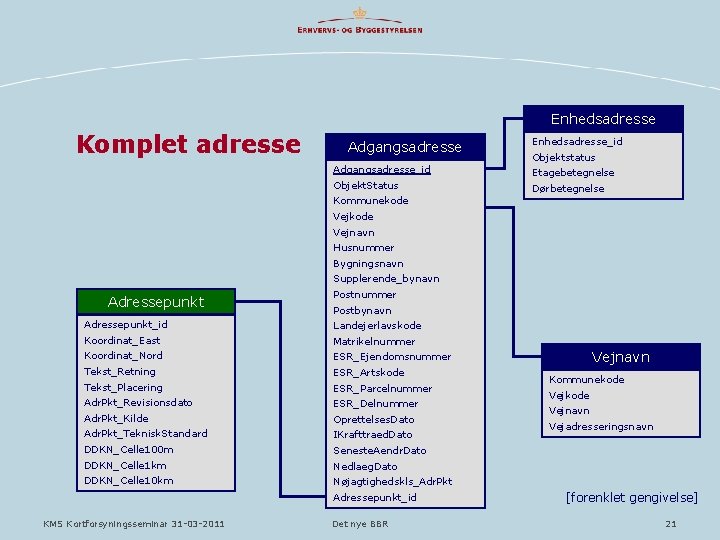

Enhedsadresse Komplet adresse Adgangsadresse Enhedsadresse_id Objektstatus Adgangsadresse_id Etagebetegnelse Objekt. Status Dørbetegnelse Kommunekode Vejnavn Husnummer Bygningsnavn Supplerende_bynavn Adressepunkt Postnummer Postbynavn Adressepunkt_id Landejerlavskode Koordinat_East Matrikelnummer Koordinat_Nord ESR_Ejendomsnummer Tekst_Retning ESR_Artskode Tekst_Placering ESR_Parcelnummer Adr. Pkt_Revisionsdato ESR_Delnummer Adr. Pkt_Kilde Oprettelses. Dato Adr. Pkt_Teknisk. Standard IKrafttraed. Dato DDKN_Celle 100 m Seneste. Aendr. Dato DDKN_Celle 1 km Nedlaeg. Dato DDKN_Celle 10 km Nøjagtighedskls_Adr. Pkt Adressepunkt_id KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR Vejnavn Kommunekode Vejnavn Vejadresseringsnavn [forenklet gengivelse] 21
Sagsdata og stamdata § Objektstatus: 1. Stamdata 2. Udgået 3. Under ændring 4. Afsluttet ændring Byggesag (3. Under ændring) KMS Kortforsyningsseminar 31 -03 -2011 Færdig bygning (1. Stamdata) Det nye BBR Nedrevet (2. Udgået) 22

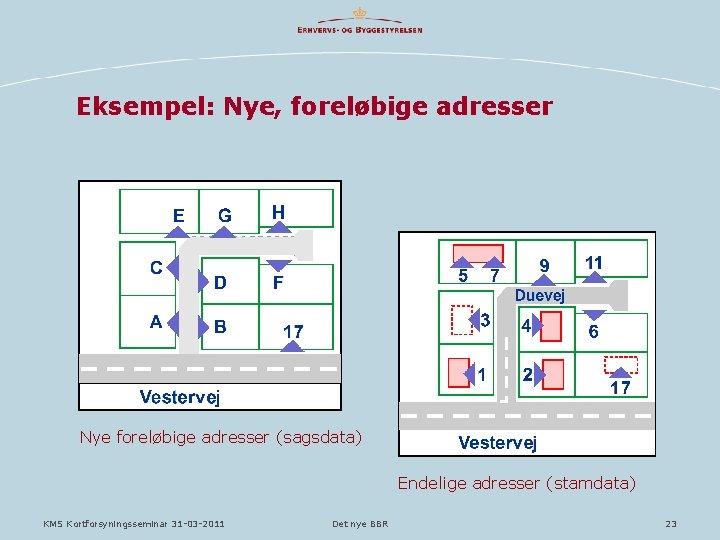

Eksempel: Nye, foreløbige adresser Nye foreløbige adresser (sagsdata) Endelige adresser (stamdata) KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 23

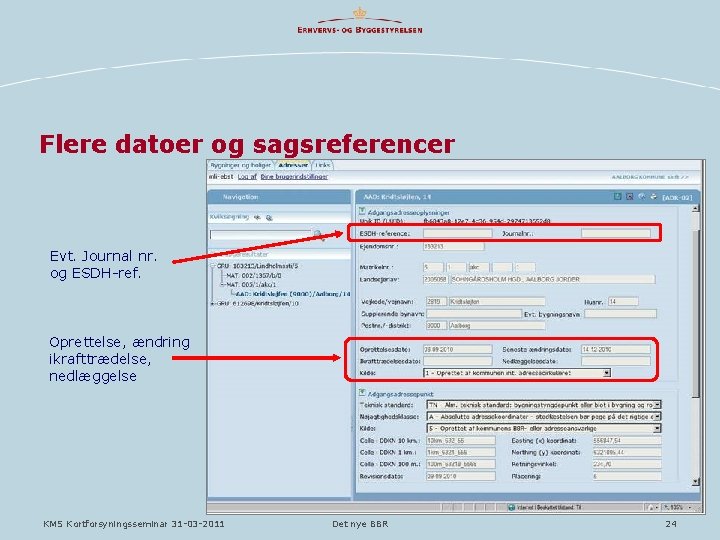

Flere datoer og sagsreferencer Evt. Journal nr. og ESDH-ref. Oprettelse, ændring ikrafttrædelse, nedlæggelse KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 24

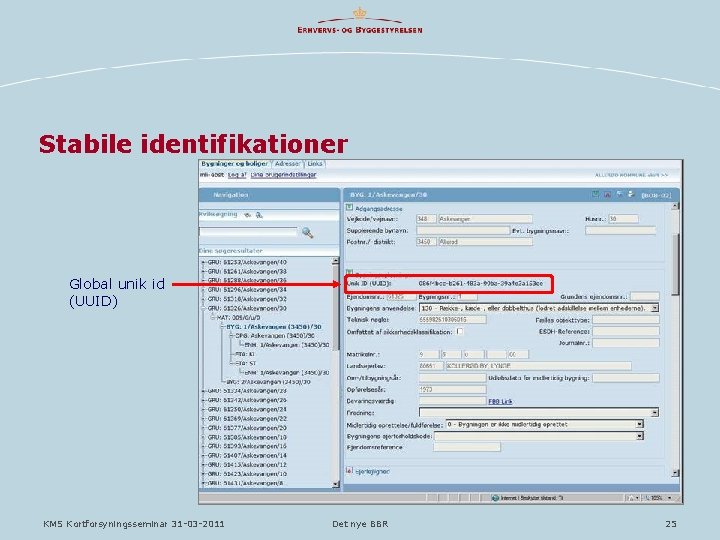

Stabile identifikationer Global unik id (UUID) KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 25

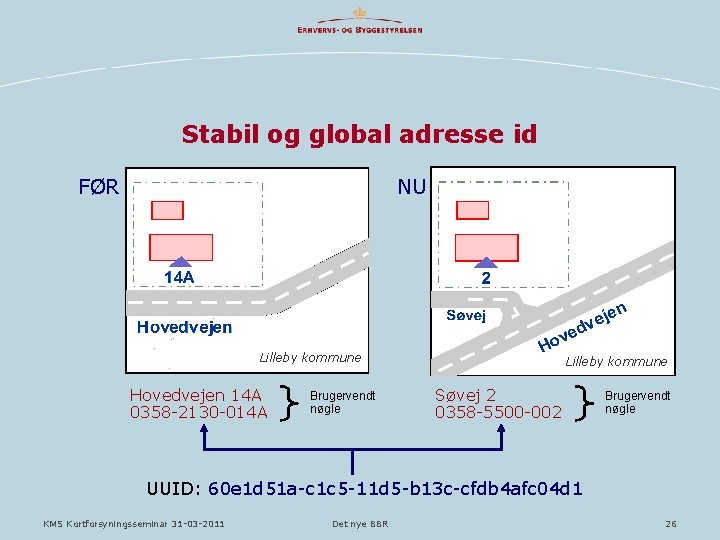

Stabil og global adresse id NU FØR Lilleby kommune Hovedvejen 14 A 0358 -2130 -014 A Brugervendt nøgle Lilleby kommune Søvej 2 0358 -5500 -002 Brugervendt nøgle UUID: 60 e 1 d 51 a-c 1 c 5 -11 d 5 -b 13 c-cfdb 4 afc 04 d 1 KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 26
Stabil og global adresse id (2) FØR NU Lilleby kommune Søvej 2 0358 -5500 -002 Brugervendt nøgle Storeby kommune Søvej 2 0360 -6600 -002 Brugervendt nøgle UUID: 60 e 1 d 51 a-c 1 c 5 -11 d 5 -b 13 c-cfdb 4 afc 04 d 1 KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 27

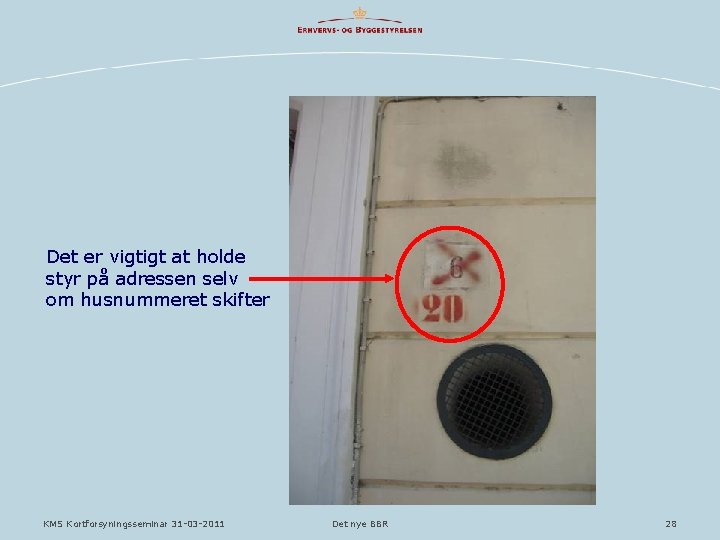

Det er vigtigt at holde styr på adressen selv om husnummeret skifter KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 28
Sammenfatning: Vigtigste data-nyheder § § § § § Nye objekttyper, f. eks. teknisk anlæg, rum, etage Adresser: To selvstændige objekttyper Adresse: Komplet med vejnavn, postnummer, bynavn … Geografi: Adressepunkter og bygningspunkter Status: Sagsdata og (gældende) stamdata Historie: Flere datoer og tidsstempler, Jour. nr, ESDH Identifikation: Stabile globalt unike id’er (UUID) [Kvalitet: Logiske og sandsynlighedskontroller] [Standardisering: OIOXML datatyper] KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 29
4. BBR Snitflader Formål, målgruppe og funktionalitet

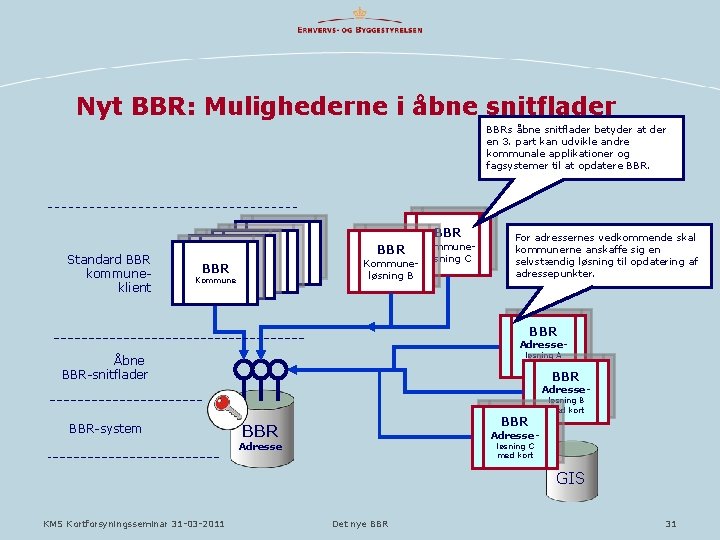

Nyt BBR: Mulighederne i åbne snitflader BBRs åbne snitflader betyder at der en 3. part kan udvikle andre kommunale applikationer og fagsystemer til at opdatere BBR Standard BBR kommuneklient BBR BBR Kommune BBR Kommuneløsning B Kommuneløsning C For adressernes vedkommende skal kommunerne anskaffe sig en selvstændig løsning til opdatering af adressepunkter. BBR Adresseløsning A med kort Åbne BBR-snitflader BBR Adresse- BBR-system BBR løsning B med kort Adresse- Adresse løsning C med kort GIS KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 31

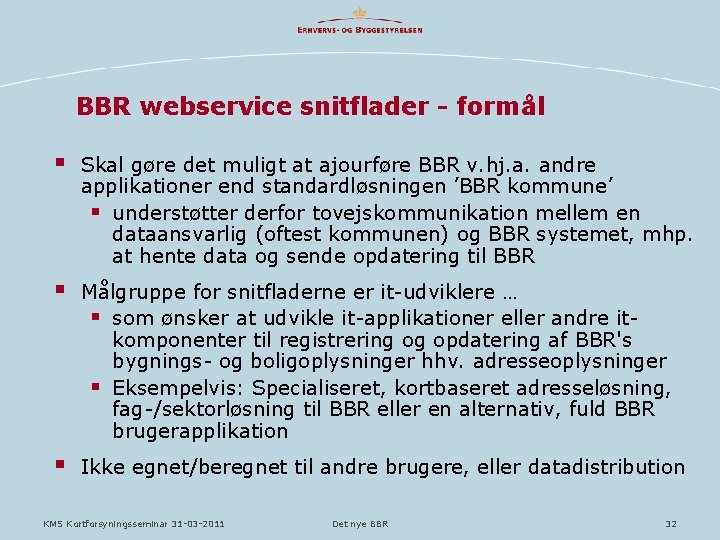

BBR webservice snitflader - formål § Skal gøre det muligt at ajourføre BBR v. hj. a. andre applikationer end standardløsningen ’BBR kommune’ § understøtter derfor tovejskommunikation mellem en dataansvarlig (oftest kommunen) og BBR systemet, mhp. at hente data og sende opdatering til BBR § Målgruppe for snitfladerne er it-udviklere … § som ønsker at udvikle it-applikationer eller andre itkomponenter til registrering og opdatering af BBR's bygnings- og boligoplysninger hhv. adresseoplysninger § Eksempelvis: Specialiseret, kortbaseret adresseløsning, fag-/sektorløsning til BBR eller en alternativ, fuld BBR brugerapplikation § Ikke egnet/beregnet til andre brugere, eller datadistribution KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 32
BBR webservice snitflader - overblik § CRUD metoder på objekter i BBR- og adressedomænet § GRU (MAT), BYG, TEK, OPG, ETA, ENH, RUM, BRU § AAD, EAD § Byggesag, Adressesag, Geometri § Andre metoder til håndtering af: § Notat, vejnavn, rettigheder, kodelister, relaterede obj. § Søgninger § Søgning efter objekter i BBR- og adressedomænet § Søgning efter sager KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 33

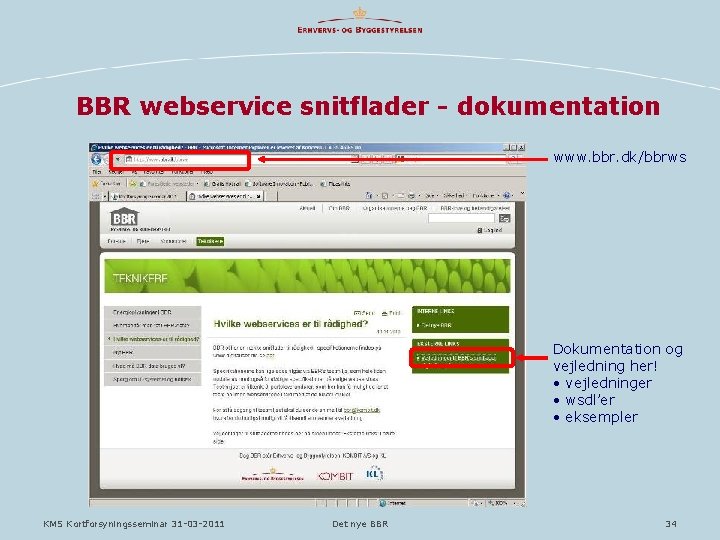

BBR webservice snitflader - dokumentation www. bbr. dk/bbrws Dokumentation og vejledning her! • vejledninger • wsdl’er • eksempler KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 34

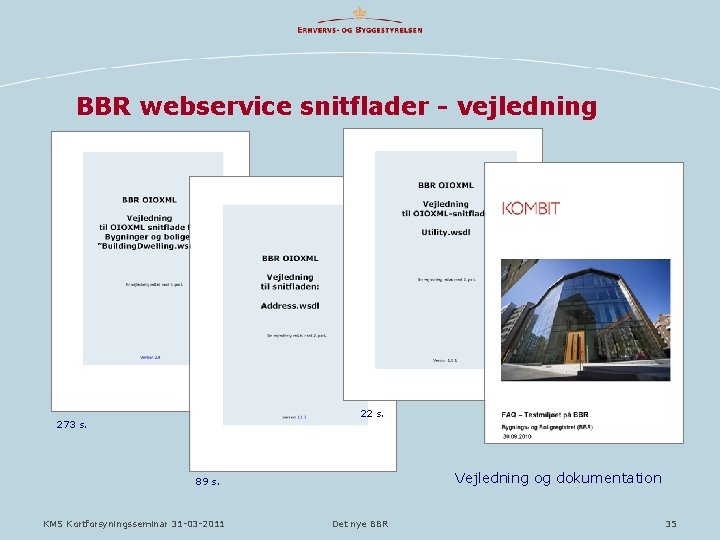

BBR webservice snitflader - vejledning 22 s. 273 s. Vejledning og dokumentation 89 s. KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 35
BBR webservice snitflader - OIOXML KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 36
Eks: Construction Point ~ bygningspunkt KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 37

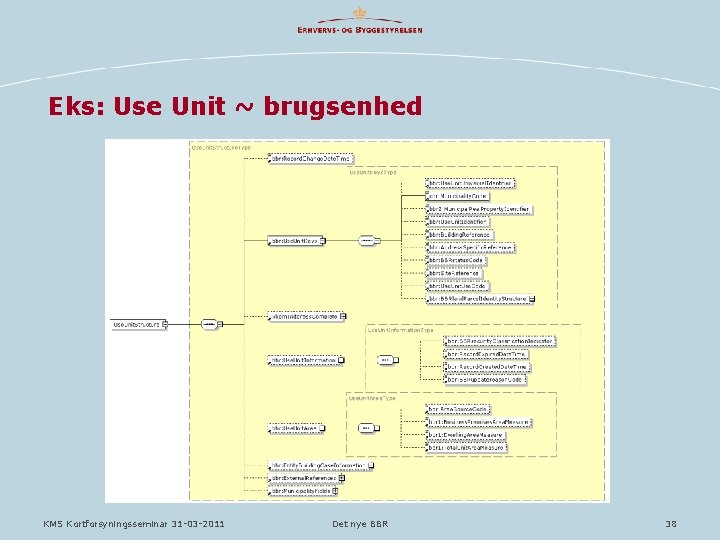

Eks: Use Unit ~ brugsenhed KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 38
20. april 2010 Eksempel 1: Building. Structure Belysning af BBR-snitflader Eks: Building ~ bygning KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 39
Eksempler: BBR adresseløsninger LIFA ”GM BBR-Adresse” Grontmij: ”RAP-x” KMD ”Struktura Adresse” Geo. Site: ”Adresse Link” Niras: ”NIRAS RAP” KMS Kortforsyningsseminar 31 -03 -2011 Geograf: ”Adr-Ajour” Det nye BBR 40
6. Afslutning

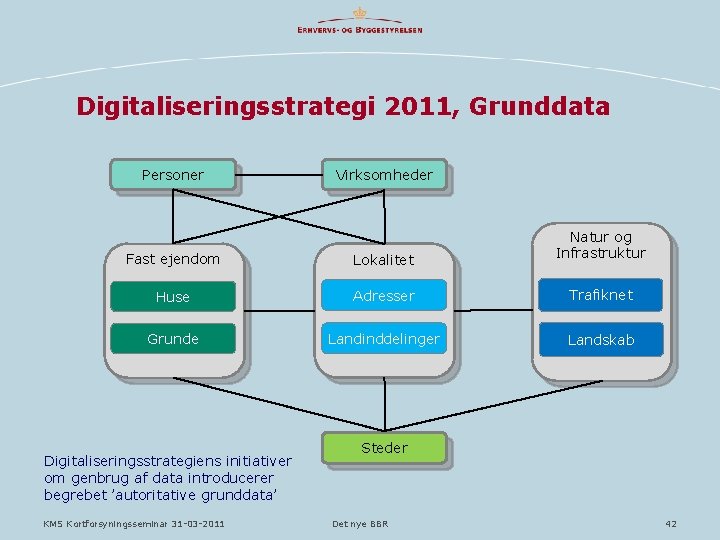

Digitaliseringsstrategi 2011, Grunddata Personer Virksomheder Fast ejendom Lokalitet Natur og Infrastruktur Huse Adresser Trafiknet Grunde Landinddelinger Landskab Digitaliseringsstrategiens initiativer om genbrug af data introducerer begrebet ’autoritative grunddata’ KMS Kortforsyningsseminar 31 -03 -2011 Steder Det nye BBR 42
’Management by fear’ KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 43
Spørgsmål og kontakt BBRs websted: www. bbr. dk EBSTs BBR-gruppe: Lars Misser, Dennis Greger Jensen, Ulrik Nielsen: bbr@ebst. dk Info og vejledning om adresser: adresse-info. dk Erhvervs- og Byggestyrelsen: www. ebst. dk Morten Lind, mli@ebst. dk KMS Kortforsyningsseminar 31 -03 -2011 Det nye BBR 44
