Despliegue de cableado 1. Cableado estructurado Objetivos del cableado estructurado: • Seguridad • Flexibilidad modular • Fácil administración • Fácil mantenimiento • Reducción de costes Subsistemas del cableado estructurado: v Cableado de campus (Campus cabling) v Cableado vertical o troncal (Backbone cabling) v Cableado horizontal (Horizontal cabling) v Cuarto de equipos, entrada al edificio v Cuarto de telecomunicaciones v Área de trabajo
Despliegue de cableado 1. Cableado estructurado

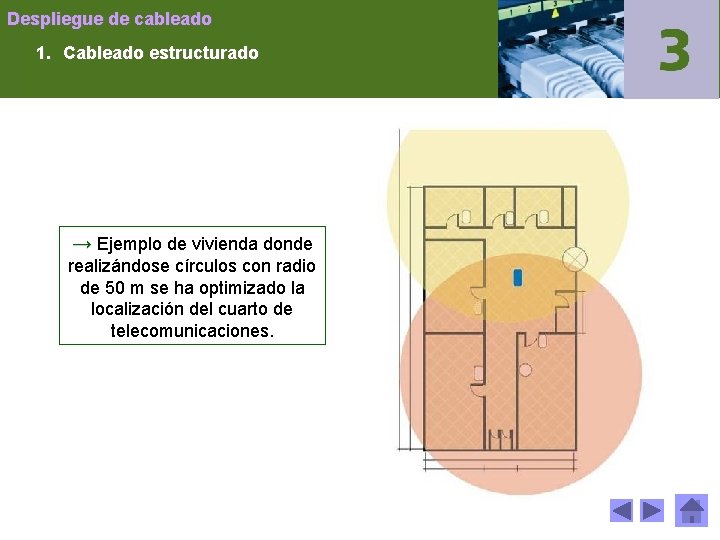

Despliegue de cableado 1. Cableado estructurado → Ejemplo de vivienda donde realizándose círculos con radio de 50 m se ha optimizado la localización del cuarto de telecomunicaciones.
Despliegue de cableado 2. Medios de transmisión En el proyecto que debemos redactar en la parte correspondiente al cableado (tanto para construcciones nuevas, como para redes que se deben ampliar), debemos documentarlo con las características, los estándares y los parámetros de las marcas que nos aporten más confianza, siempre dependiendo del presupuesto de la instalación, el factor económico será una restricción que nos impondrán la empresa que lo haya encargado. Estándares del material

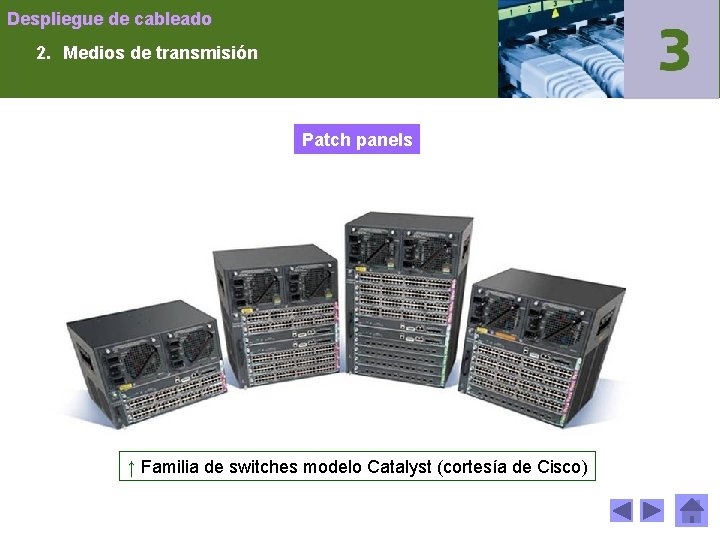

Despliegue de cableado 2. Medios de transmisión Patch panels ↑ Familia de switches modelo Catalyst (cortesía de Cisco)
Despliegue de cableado 2. Medios de transmisión Algunos proveedores o fabricantes sólo admiten la garantía si las instalaciones las han realizado algún Partner (socio, distribuidor oficial). ↑ Cursos y certificados que ofrece Cisco
Despliegue de cableado 3. 1. Introducción Antes de crear el proyecto, debemos aclarar con el cliente los siguientes aspectos: • ¿Cuál es la solución más adecuada? • ¿En que horario de puede trabajar? • ¿Cuántos pisos y salas se desean cubrir? • ¿Sirven los conductos existentes y son suficientes? • ¿Se necesitan albañiles y electricistas? • ¿Dónde se colocan los puestos de trabajo? • ¿Existe infraestructura anterior? ¿Se puede utilizar?
Despliegue de cableado 3. 1. Introducción ↑ Ejemplo del reparto de costes de una instalación normal según la empresa Anixter.
Despliegue de cableado 3. 1. Introducción Dentro del apartados: presupuesto debemos especificar los siguientes • Material del cableado • Material de infraestructura o canalización • Mano de obra. Horas trabajadas, desplazamientos, dietas, etc. • Subcontratación, herramientas, equipos de medición. • Documentación • Impuestos y seguros (accidentes, terceros y garantía)
Despliegue de cableado 3. 2 Técnicas de montaje de cableado El montaje del cableado no requiere demasiada especialización, no obstante un mal montaje puede elevar el consumo eléctrico o incluso provocar la caída de un CPD. La vida útil del cableado de red pude rondar los 10 años, el resto del cableado de telecomunicaciones, pude tener una vida de varias décadas.
Despliegue de cableado 3. 2 Técnicas de montaje de cableado Recomendaciones para el cableado: ØSe permite la mezcla de cables UTP de 100 Ω , STP de 150 Ω y fibra óptica multimodo de 62, 5/125 μm. ØLas áreas de trabajo deben tener al menos dos rosetas, una de datos y otra de voz. ØTodos los componentes tienen que ser de la misma categoría. La categoría del sistema corresponderá a la del componente de menor categoría en toda la instalación.
Despliegue de cableado 3. 2 Técnicas de montaje de cableado ØPlanear la instalación (diseño) para respetar las distancias y recomendaciones que indica la norma: Cableado horizontal 90 m Área de Trabajo 5 m Armario de Telecomunicaciones 5 m UTP (cableado vertical, aplicaciones de voz) 800 m F. O. Multimodo (cableado vertical) 2000 m F. O. Monomodo (cableado vertical) 3000 m
Despliegue de cableado 3. 2 Técnicas de montaje de cableado Ø Utilizar la misma configuración T 568 A o T 568 B en toda la instalación. Ø Separación de los conductores eléctricos. (mínimo 2” entre los cables de electricidad y los de telecomunicaciones). Tipo de instalación Cable de datos UTP y cable eléctrico no apantallado Cable de datos Sc. TP y cable eléctrico no apantallado Cable de datos UTP y cable eléctrico apantallado Cable de datos Sc. TP y cable eléctrico apantallado Distancia A Sin divisor o Divisor de con divisor no aluminio metálico 200 mm 100 mm Divisor de acero 50 mm 20 mm 5 mm 30 mm 10 mm 2 mm 0 mm Ø Separación de las fuentes de interferencia. Motores, transformadores, etc. Mantener una separación de 5” de la fuente de iluminación fluorescente.
Despliegue de cableado 3. 2 Técnicas de montaje de cableado Recomendaciones comunicaciones: para los cuartos de Ø Las puertas deben ser removibles y con apertura hacia fuera. Los cables no deben ir por debajo de las puertas. Ø Evitar la concentración de polvo o electricidad estática en el piso. Ø Los cuartos de telecomunicaciones o los cuartos de equipos deberán estas localizados lejos de cualquier fuente de interferencia electromagnética (motores, transformadores, etc. )
Despliegue de cableado 3. 2 Técnicas de montaje de cableado Recomendaciones comunicaciones: para los cuartos de ØSi hubiera riesgo de entrada de agua se debe elevar el piso 1 m por encima del nivel freático. No deben pasar tuberías por los cuartos. ØIluminación adecuada. Deben instalarse luces de emergencia. ØElectricidad: los enchufes deben distar entre si 1, 8 m. Los equipos de los cuartos deben tener toma de tierra. Se deben tener sistemas SAI o UPS. ØLas paredes deben tener al menos dos laminas rígidas de plywood A -C. Se deben pintar con pintura lavable, resistente al fuego, mate y de color claro.
Despliegue de cableado 3. 2 Técnicas de montaje de cableado Cableado por conductos, canaletas y suelos existentes Podemos usar los conductos de obra que ya existan en el edificio. Se usan guías de cable lubricadas, para reducir la fricción del tubo. ↑ Guía pasacables.

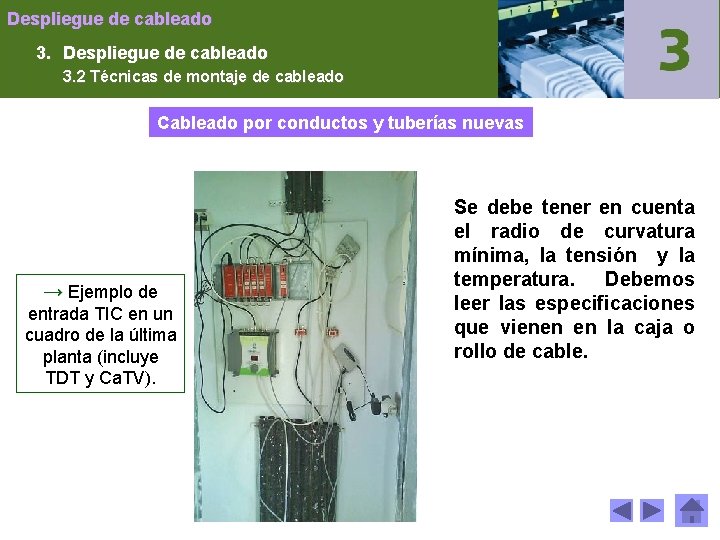

Despliegue de cableado 3. 2 Técnicas de montaje de cableado Cableado por conductos y tuberías nuevas → Ejemplo de entrada TIC en un cuadro de la última planta (incluye TDT y Ca. TV). Se debe tener en cuenta el radio de curvatura mínima, la tensión y la temperatura. Debemos leer las especificaciones que vienen en la caja o rollo de cable.
Despliegue de cableado 3. 2 Técnicas de montaje de cableado Tendidos en superficie Se debe evitar cablear en superficie de paredes y techos. • No se debe sujetar los cables a azulejos. • Evitar el cableado visible. • No usar grapas. ↑ Grapas T– 59 (cortesía de Arrow).
Despliegue de cableado 3. 2 Técnicas de montaje de cableado Tendidos en techo, suelo y superficie Se recomienda usar canaletas. Seguir las recomendaciones del fabricante.
Despliegue de cableado 4. Parámetros típicos del cable de par trenzado Debemos conocer los parámetros de los cables, algunos son: q Retardo de propagación: Tiempo entre la transmisión y la recepción de una señal en el extremo opuesto de un canal. q Diafonía: es el acoplamiento de la señal, producido por las mismas líneas que la transportan. La diafonía es un tipo de interferencia (crosstalk) -acoplamiento electromagnético- entre pares de un mismo cable. La señal de un par induce una señal en los otros pares que se propaga en ambos sentidos. Se mide en d. B.

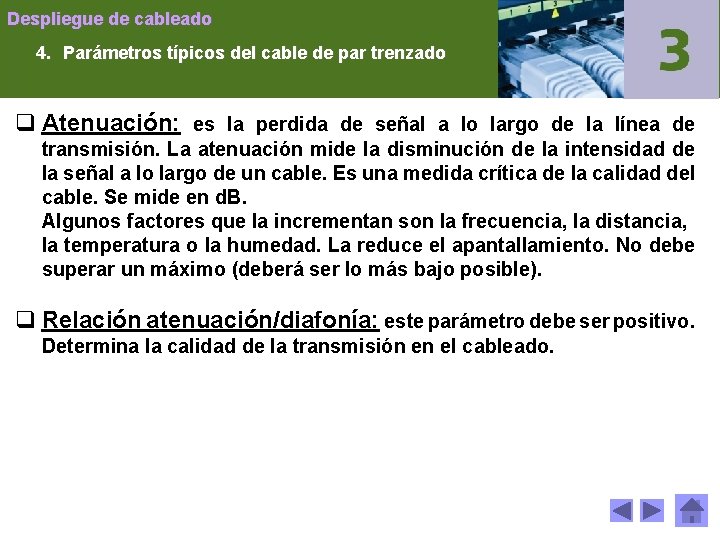

Despliegue de cableado 4. Parámetros típicos del cable de par trenzado q Atenuación: es la perdida de señal a lo largo de la línea de transmisión. La atenuación mide la disminución de la intensidad de la señal a lo largo de un cable. Es una medida crítica de la calidad del cable. Se mide en d. B. Algunos factores que la incrementan son la frecuencia, la distancia, la temperatura o la humedad. La reduce el apantallamiento. No debe superar un máximo (deberá ser lo más bajo posible). q Relación atenuación/diafonía: este parámetro debe ser positivo. Determina la calidad de la transmisión en el cableado.

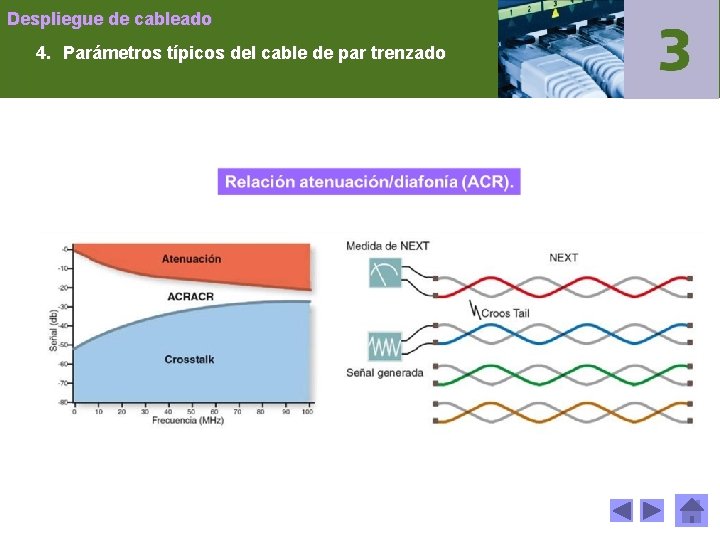

Despliegue de cableado 4. Parámetros típicos del cable de par trenzado
Despliegue de cableado 4. Parámetros típicos del cable de par trenzado Los parámetros típicos del par trenzado vienen especificados en las cajas que envuelven los rollos de cable:
Despliegue de cableado 5. Parámetros típicos del cable de fibra óptica Algunas características básicas del cable de fibra óptica.
Despliegue de cableado 6. Otros cableados 6. 1. Introducción Casos: v Conectar en red dos ordenadores. v Utilizar equipos que no tienen tarjeta de red o bien no funciona la que tienen. v Usar la infraestructura existente para ahorrar costes. v Conocer las infraestructuras que pueden convivir con las nuevas que diseñe.
Despliegue de cableado 6. Otros cableados 6. 2. Conector BNC El cableado coaxial se utiliza en televisión y satélite.

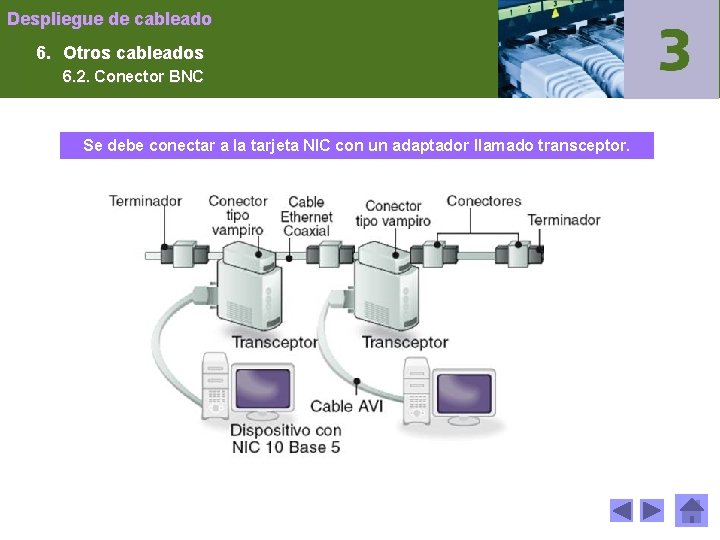

Despliegue de cableado 6. Otros cableados 6. 2. Conector BNC Se debe conectar a la tarjeta NIC con un adaptador llamado transceptor.
Despliegue de cableado 6. Otros cableados 6. 2. Conector BNC Cada segmento de cable no debe exceder de los 500 m.
Despliegue de cableado 6. Otros cableados 6. 3. Otros conectores

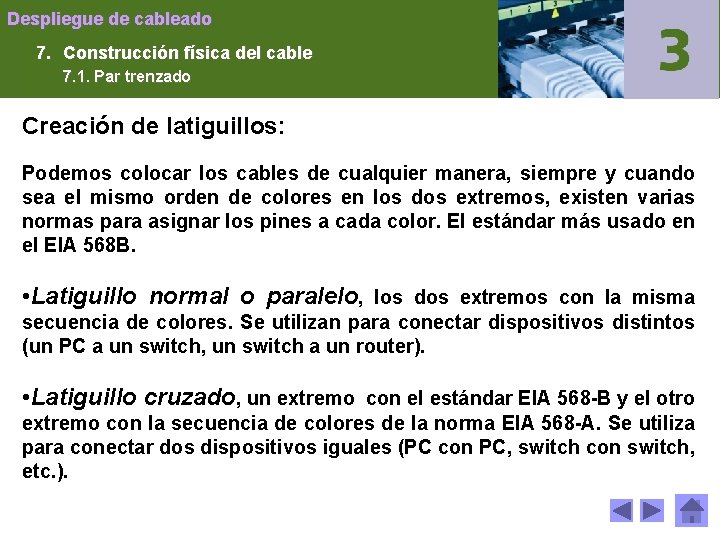

Despliegue de cableado 7. Construcción física del cable 7. 1. Par trenzado Creación de latiguillos: Podemos colocar los cables de cualquier manera, siempre y cuando sea el mismo orden de colores en los dos extremos, existen varias normas para asignar los pines a cada color. El estándar más usado en el EIA 568 B. • Latiguillo normal o paralelo, los dos extremos con la misma secuencia de colores. Se utilizan para conectar dispositivos distintos (un PC a un switch, un switch a un router). • Latiguillo cruzado, un extremo con el estándar EIA 568 -B y el otro extremo con la secuencia de colores de la norma EIA 568 -A. Se utiliza para conectar dos dispositivos iguales (PC con PC, switch con switch, etc. ).
Despliegue de cableado 7. Construcción física del cable 7. 1. Par trenzado
Despliegue de cableado 7. Construcción física del cable 7. 2. Fibra óptica
Despliegue de cableado 7. Construcción física del cable 7. 3. Coaxial
Despliegue de cableado 8. Conectores y tomas de red 8. 1. Patch panels Patch panel RJ– 45
Despliegue de cableado 8. Conectores y tomas de red 8. 1. Patch panels Patch panel RJ– 45 ↑ Instalación de un panel de parcheo.
Despliegue de cableado 8. Conectores y tomas de red 8. 1. Patch panels Patch panel para fibra óptica ↑ Instalación de un panel de parcheo (detalle de conexión).

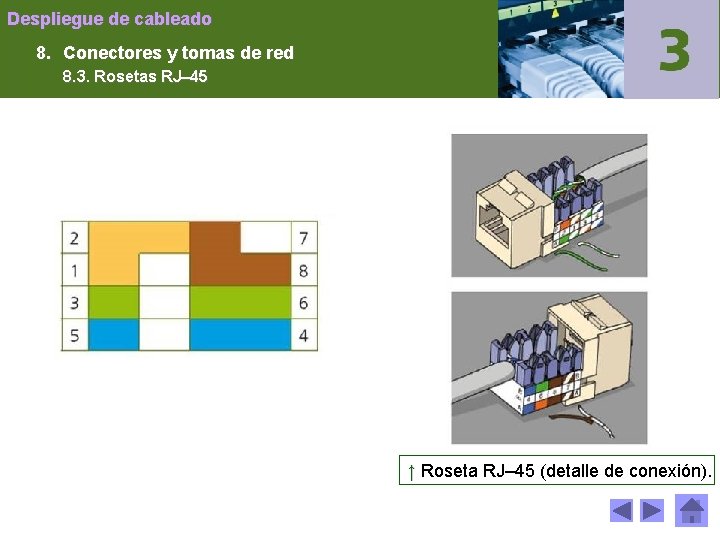

Despliegue de cableado 8. Conectores y tomas de red 8. 3. Rosetas RJ– 45 ↑ Roseta RJ– 45 (detalle de conexión).
Despliegue de cableado 9. Verificación de parámetros 9. 1. Certificación del cableado La certificación es una forma de demostrar, o de asegurar, que se han cumplido todas las normas y estándares. La certificación de un proyecto debe contener los siguientes elementos: 1. Planos 2. Memoria descriptiva 3. Memoria de las pruebas
Despliegue de cableado 9. Verificación de parámetros 9. 2. Pruebas Las pruebas del cableado se pueden hacer con diferentes herramientas, desde un test sencillo para el que utilizaremos un testeador de cable, a tests más complicados para los que necesitaremos analizadores de red y software especial,

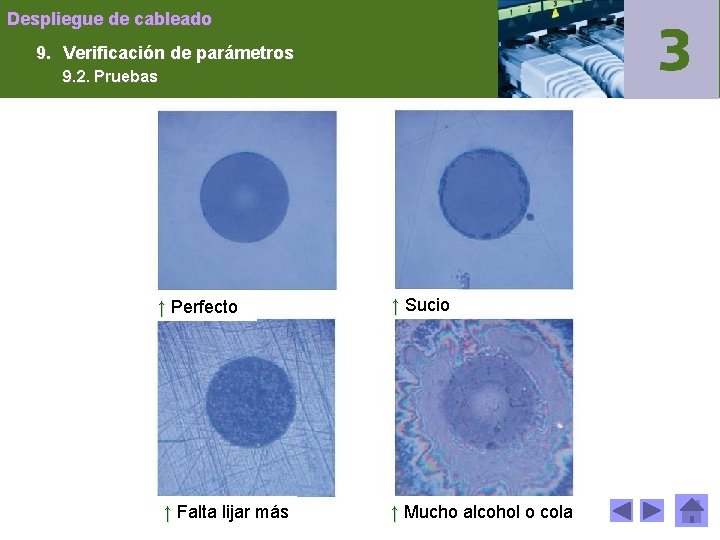

Despliegue de cableado 9. Verificación de parámetros 9. 2. Pruebas ↑ Perfecto ↑ Falta lijar más ↑ Sucio ↑ Mucho alcohol o cola
Despliegue de cableado 9. Verificación de parámetros 9. 2. Pruebas
Despliegue de cableado 10. Recomendaciones 10. 2. Etiquetado de cables En redes pequeñas, se utilizas las fundas de colores para identificar los cable. Pero cuando la red supera a los 50 equipos es necesario etiquetar los cables. La norma EIA/TIA-606, determina que cada extremo del cale debe ser etiquetado de forma que se le identifique de forma exclusiva. Se recomienda etiquetar los cables en los 18 cm. iniciales o finales del cable. ← Etiquetado de cables (cortesía de Dötz).
Despliegue de cableado 11. Seguridad física 11. 2. Seguridad
Despliegue de cableado 11. Seguridad física 11. 4. Estructuras alternativas
Despliegue de cableado 11. Seguridad física 11. 4. Estructuras alternativas El espacio del ADO (salida de desconexión auxiliar) se calcula de acuerdo a esta tabla:
Despliegue de cableado PRÁCTICA PROFESIONAL 1 Tendido de cable UTP
Despliegue de cableado PRÁCTICA PROFESIONAL 1 Tendido de cable UTP
Despliegue de cableado PRÁCTICA PROFESIONAL 1 Tendido de cable UTP
Despliegue de cableado PRÁCTICA PROFESIONAL 2 Proyecto de cableado estructurado
Despliegue de cableado PRÁCTICA PROFESIONAL 2 Proyecto de cableado estructurado
Despliegue de cableado EN RESUMEN
