Desenvolvimento metodológico do ensaio de polimento para rochas ornamentais carbonáticas NOME: Marília Lopes de Souza Geóloga, M. Sc. CETEM - NRES Supervisor: Leonardo Silveira Geólogo, D. Sc.

INTRODUÇÃO Monzogranito Gnaisse monzogranítico Granito Alcali Granito GRANITOS Sienito Gabronorito Norito Mármore Dolomítico Calcário Mármore dolomitico MÁRMORES Calcário Serpentinito 3/25

4/25

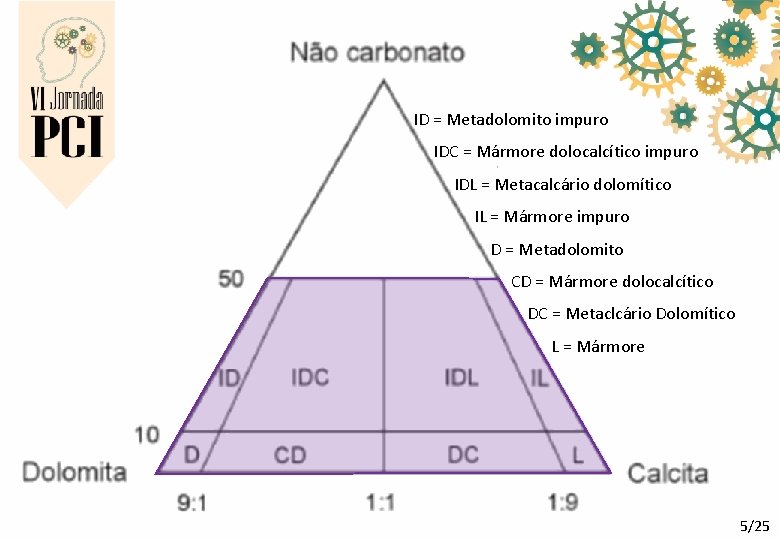

ID = Metadolomito impuro IDC = Mármore dolocalcítico impuro IDL = Metacalcário dolomítico IL = Mármore impuro D = Metadolomito CD = Mármore dolocalcítico DC = Metaclcário Dolomítico L = Mármore 5/25

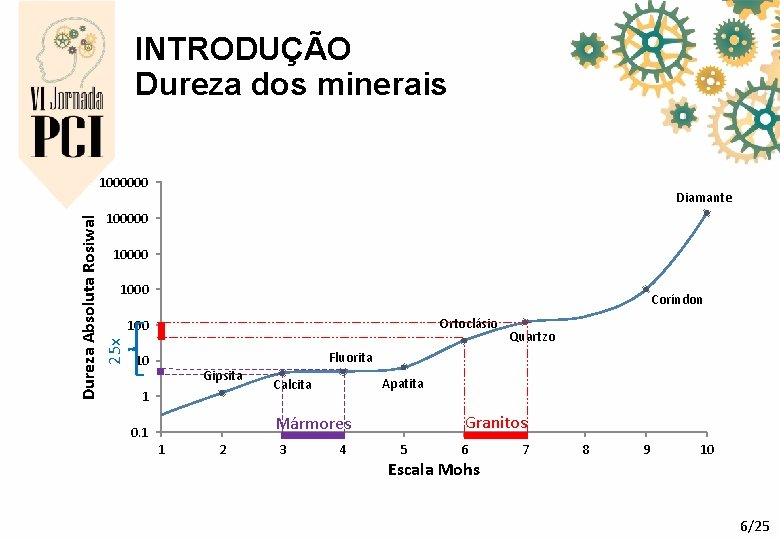

INTRODUÇÃO Dureza dos minerais 1000000 Diamante Dureza Absoluta Rosiwal 25 x 100000 1000 Coríndon Ortoclásio 100 Quartzo Fluorita 10 Gipsita 1 Apatita Calcita Granitos Mármores 0. 1 1 2 3 4 5 6 Escala Mohs 7 8 9 10 6/25

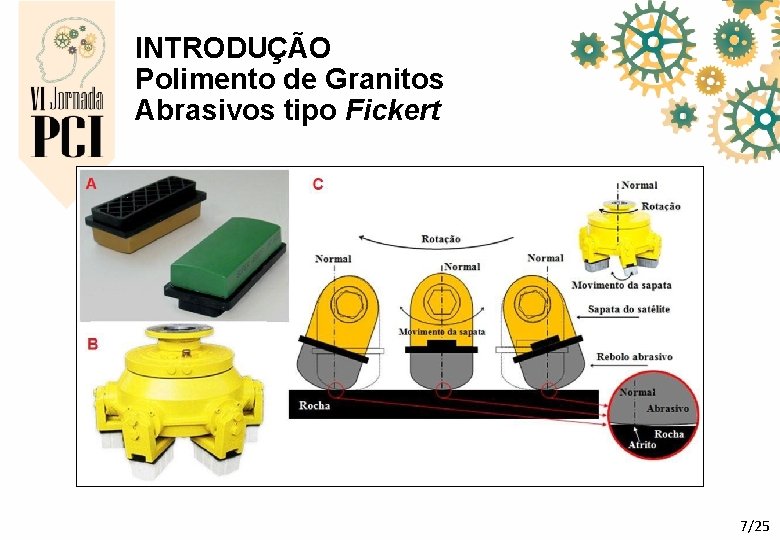

INTRODUÇÃO Polimento de Granitos Abrasivos tipo Fickert 7/25

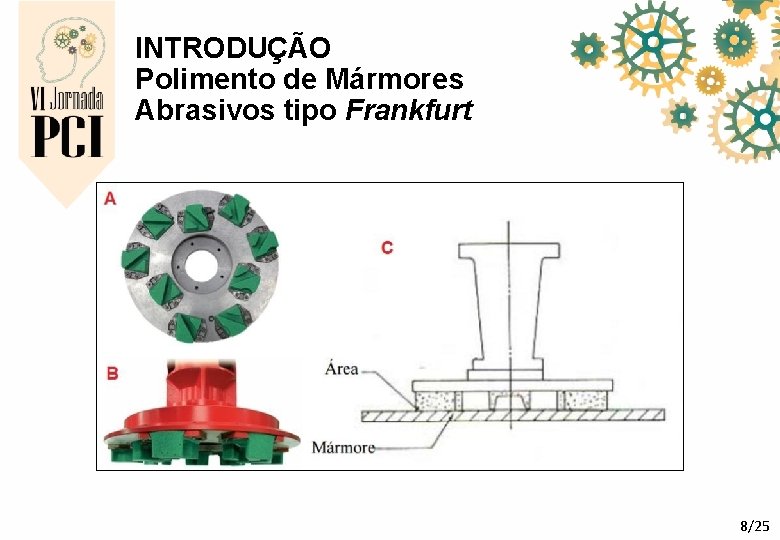

INTRODUÇÃO Polimento de Mármores Abrasivos tipo Frankfurt 8/25

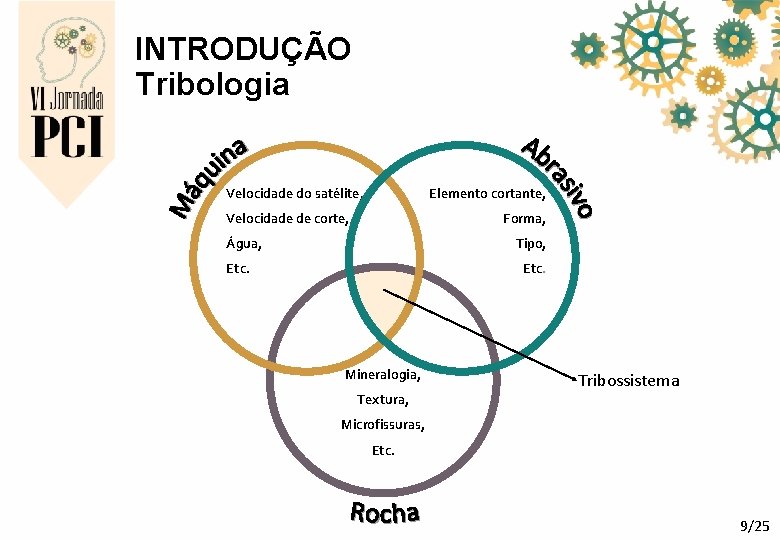

INTRODUÇÃO Tribologia Velocidade do satélite, Elemento cortante, Velocidade de corte, Forma, Água, Tipo, Etc. Mineralogia, Tribossistema Textura, Microfissuras, Etc. 9/25

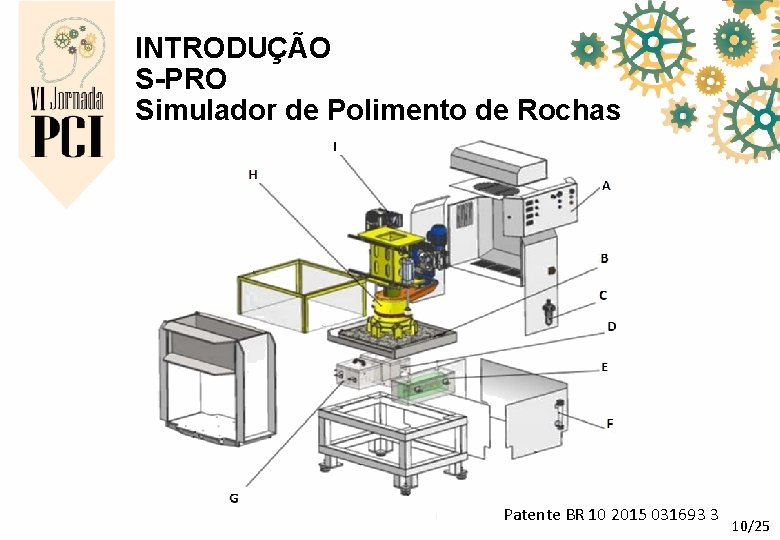

INTRODUÇÃO S-PRO Simulador de Polimento de Rochas Patente BR 10 2015 031693 3 10/25

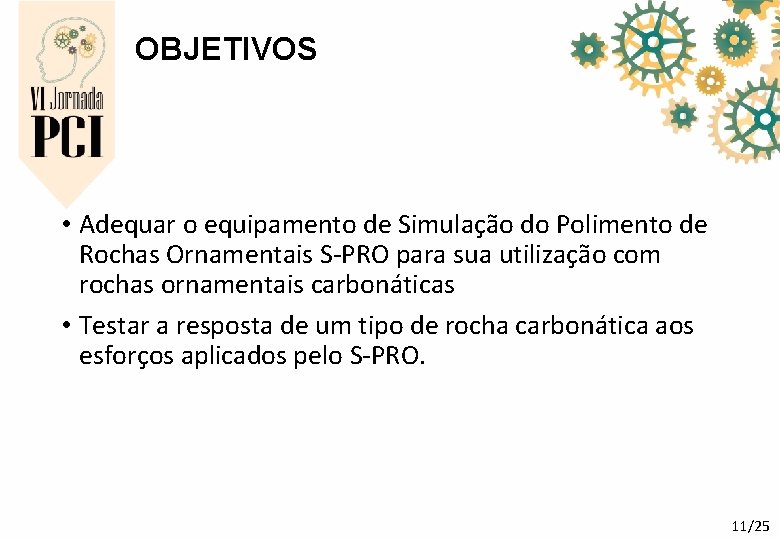

OBJETIVOS • Adequar o equipamento de Simulação do Polimento de Rochas Ornamentais S-PRO para sua utilização com rochas ornamentais carbonáticas • Testar a resposta de um tipo de rocha carbonática aos esforços aplicados pelo S-PRO. 11/25

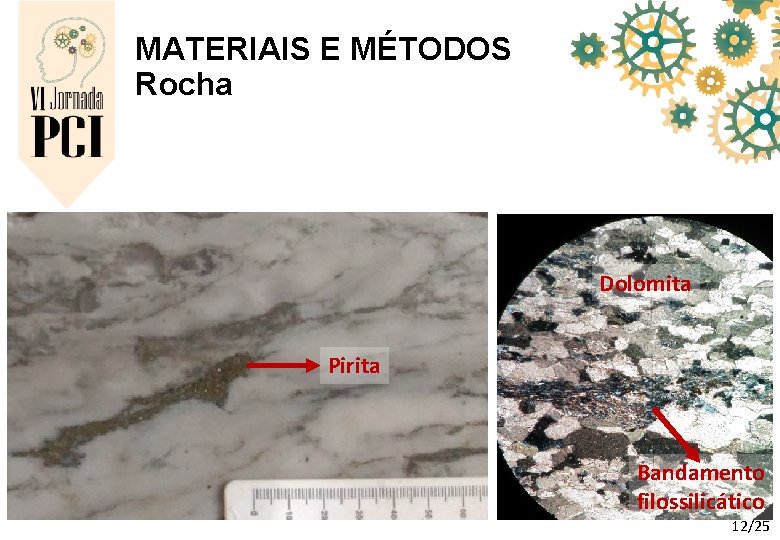

MATERIAIS E MÉTODOS Rocha Dolomita Pirita Bandamento filossilicático 12/25

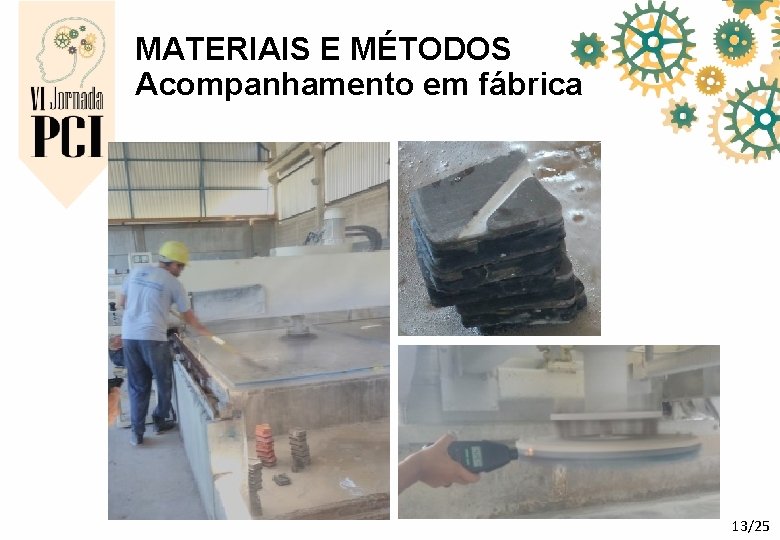

MATERIAIS E MÉTODOS Acompanhamento em fábrica 13/25

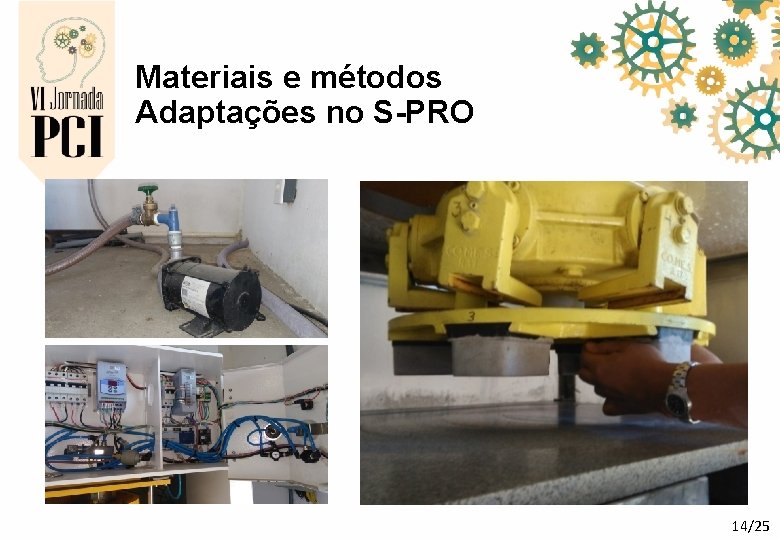

Materiais e métodos Adaptações no S-PRO 14/25

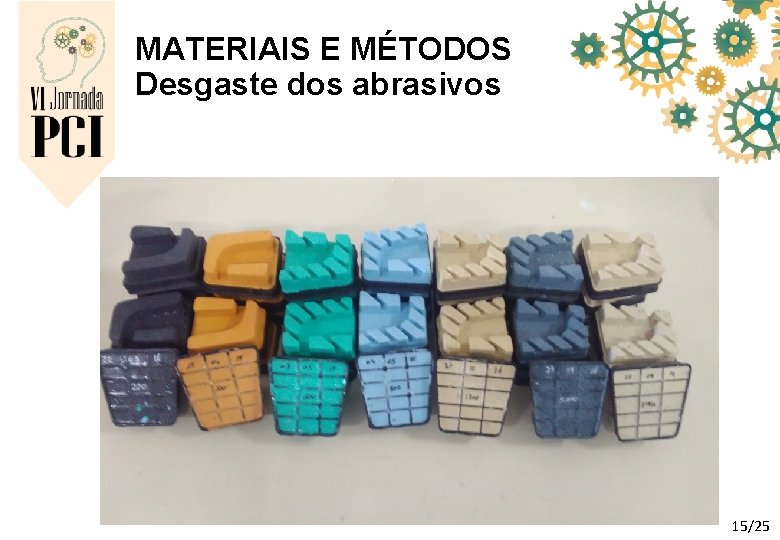

MATERIAIS E MÉTODOS Desgaste dos abrasivos 15/25

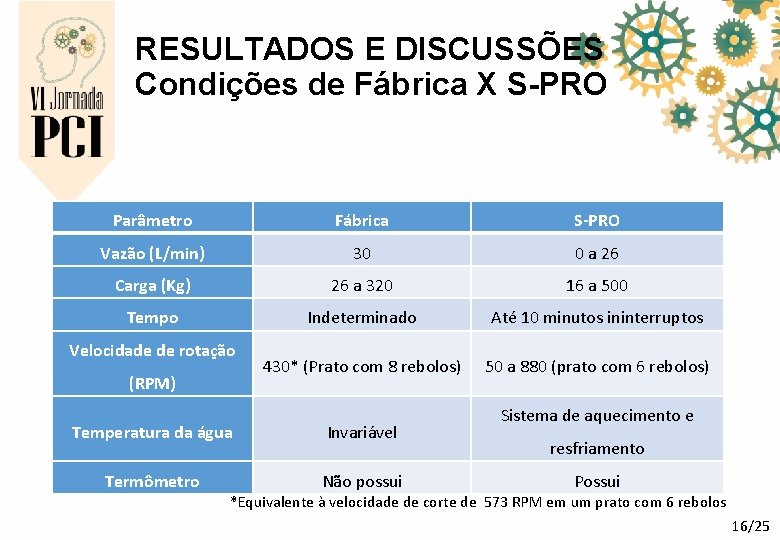

RESULTADOS E DISCUSSÕES Condições de Fábrica X S-PRO Parâmetro Fábrica S-PRO Vazão (L/min) 30 0 a 26 Carga (Kg) 26 a 320 16 a 500 Tempo Indeterminado Até 10 minutos ininterruptos 430* (Prato com 8 rebolos) 50 a 880 (prato com 6 rebolos) Velocidade de rotação (RPM) Temperatura da água Invariável Termômetro Não possui Sistema de aquecimento e resfriamento Possui *Equivalente à velocidade de corte de 573 RPM em um prato com 6 rebolos 16/25

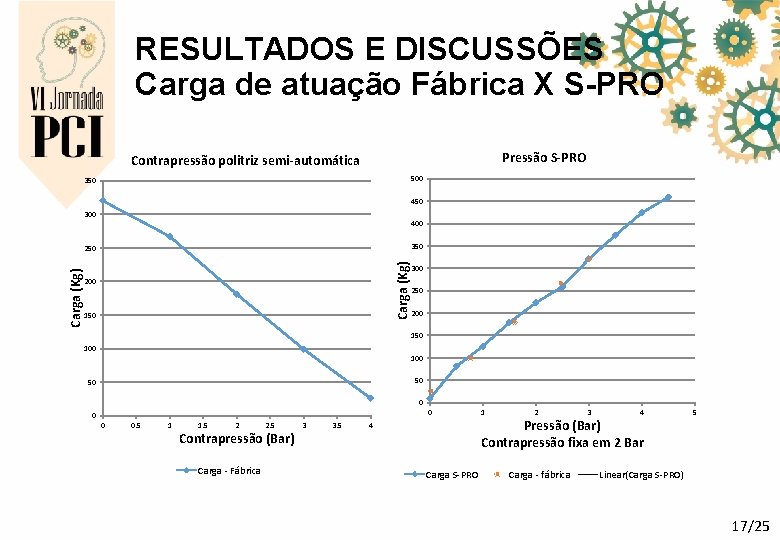

RESULTADOS E DISCUSSÕES Carga de atuação Fábrica X S-PRO Pressão S-PRO Contrapressão politriz semi-automática 500 350 450 300 400 350 Carga (Kg) 250 200 150 300 250 200 150 100 50 50 0 0 0. 5 1 1. 5 2 2. 5 Contrapressão (Bar) Carga - Fábrica 3 3. 5 4 Carga S-PRO 1 2 3 4 Pressão (Bar) Contrapressão fixa em 2 Bar Carga - fábrica 5 Linear(Carga S-PRO) 17/25

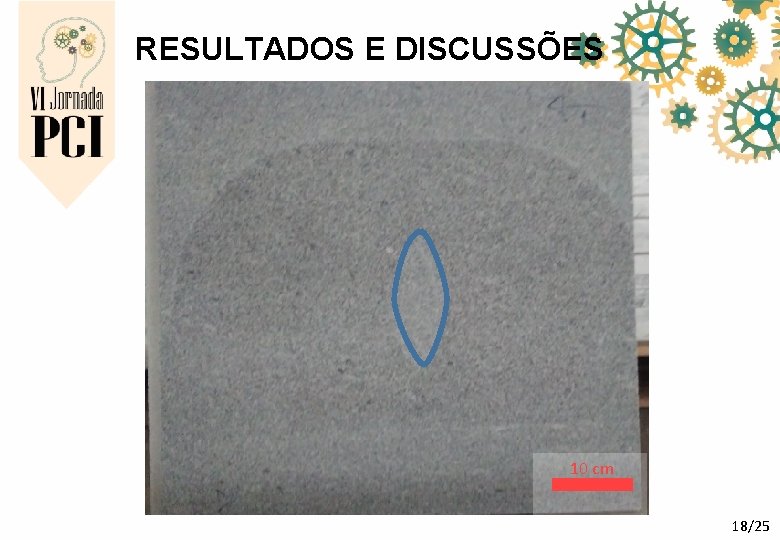

RESULTADOS E DISCUSSÕES 10 cm 18/25

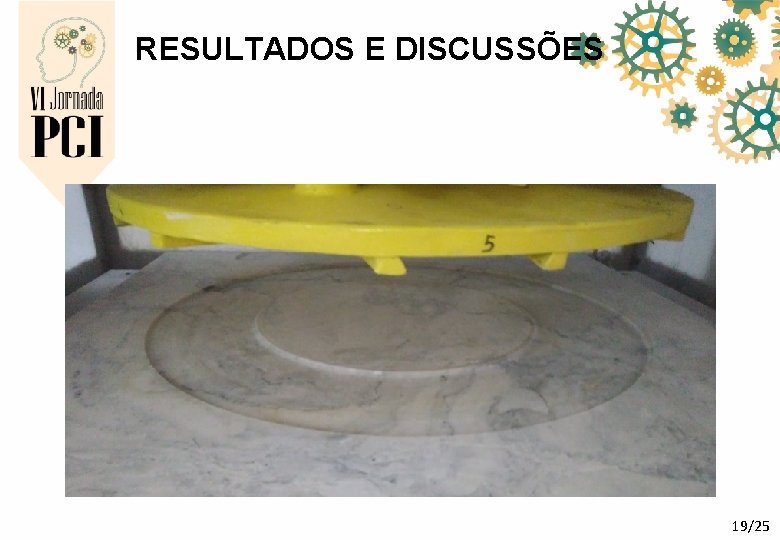

RESULTADOS E DISCUSSÕES 19/25

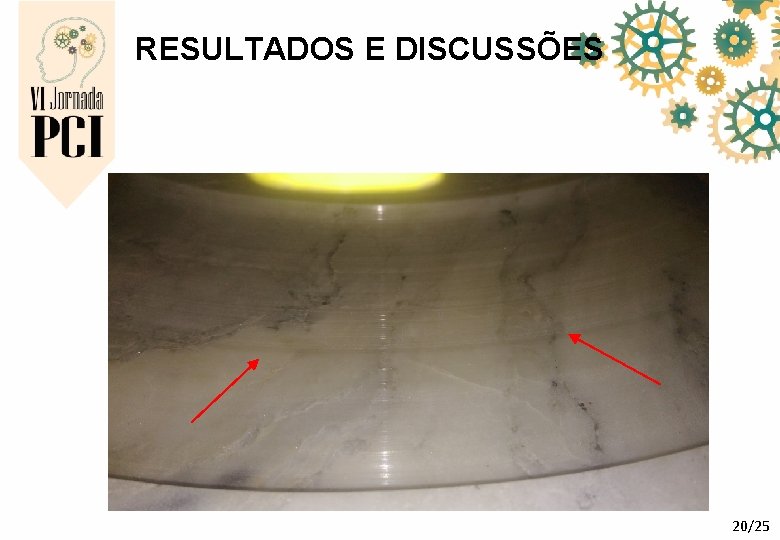

RESULTADOS E DISCUSSÕES 20/25

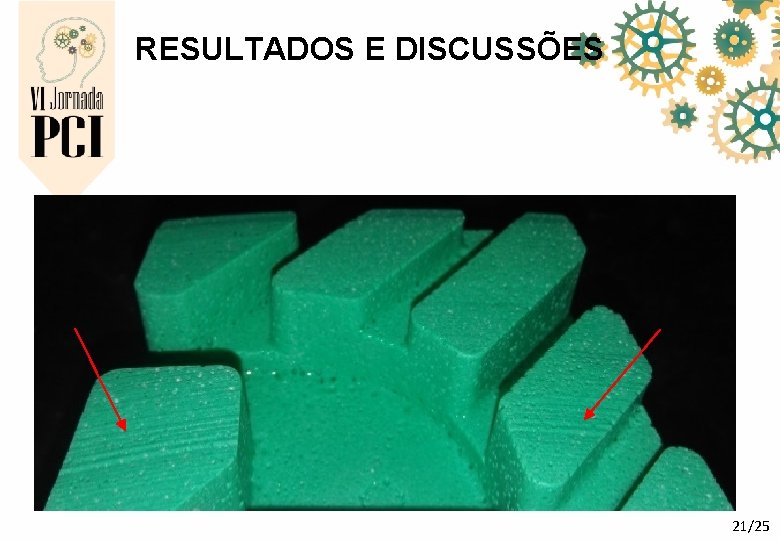

RESULTADOS E DISCUSSÕES 21/25

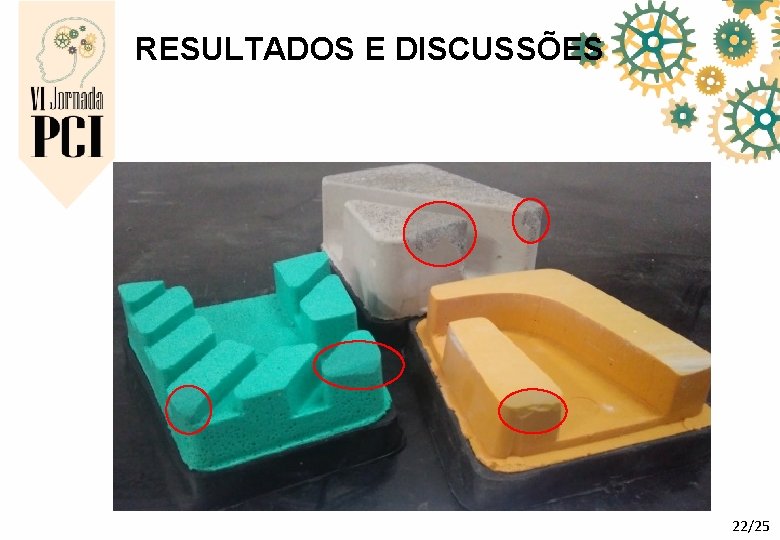

RESULTADOS E DISCUSSÕES 22/25

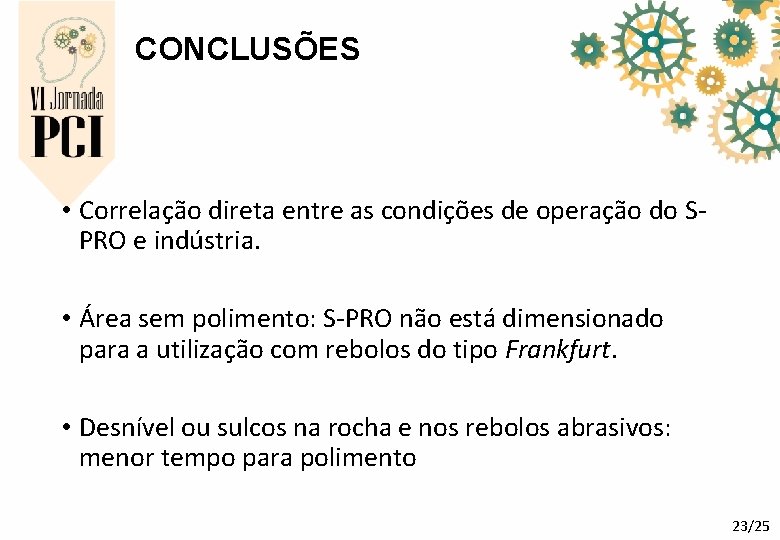

CONCLUSÕES • Correlação direta entre as condições de operação do SPRO e indústria. • Área sem polimento: S-PRO não está dimensionado para a utilização com rebolos do tipo Frankfurt. • Desnível ou sulcos na rocha e nos rebolos abrasivos: menor tempo para polimento 23/25

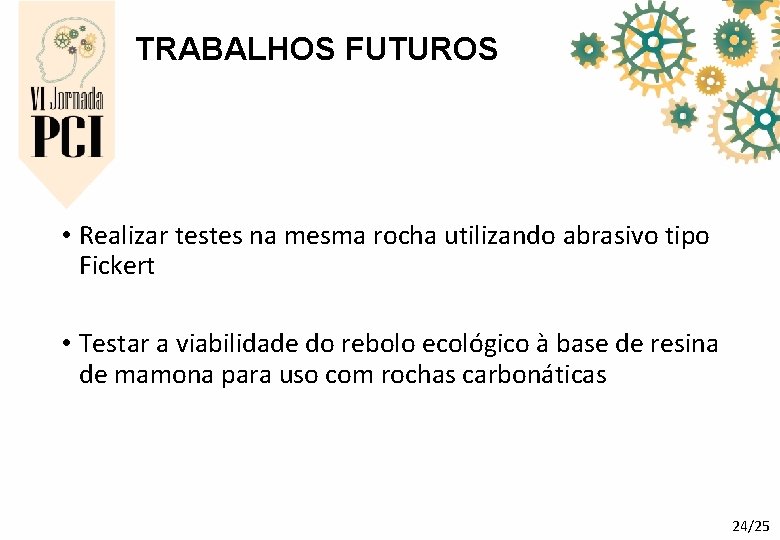

TRABALHOS FUTUROS • Realizar testes na mesma rocha utilizando abrasivo tipo Fickert • Testar a viabilidade do rebolo ecológico à base de resina de mamona para uso com rochas carbonáticas 24/25

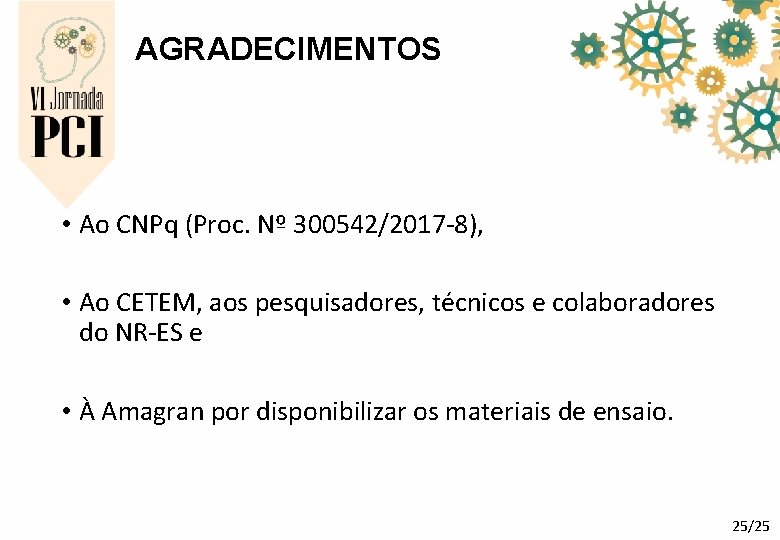

AGRADECIMENTOS • Ao CNPq (Proc. Nº 300542/2017 -8), • Ao CETEM, aos pesquisadores, técnicos e colaboradores do NR-ES e • À Amagran por disponibilizar os materiais de ensaio. 25/25
