DESENHO TOPOGRÁFICO Prof. : Tule
Desenho da planta Possibilidades de representação da figura Sem Transformação Dificuldades na representação …. . centralizar a figura no papel ocupar parte disponível do papel Transformação: Polares -- Retângulares Variáveis Função
Desenho da planta Possibilidades de representação da figura Retangulares Depende da orientação (posições geográficas) …. . . .

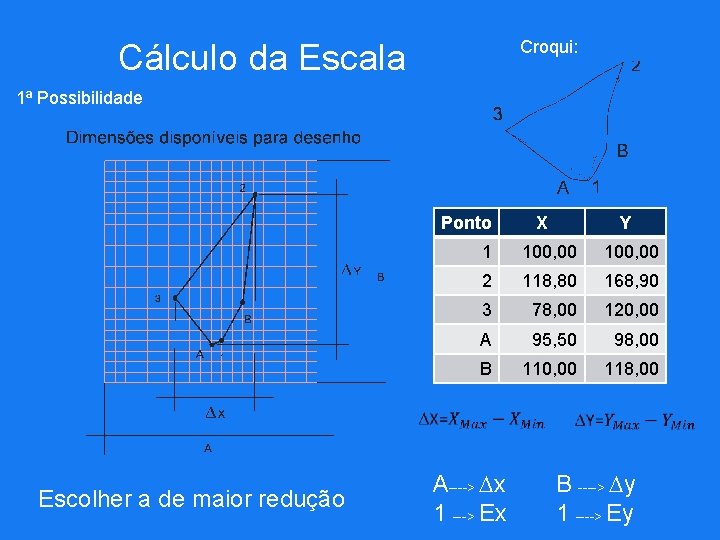

Croqui: Cálculo da Escala 1ª Possibilidade Ponto Escolher a de maior redução X Y 1 100, 00 2 118, 80 168, 90 3 78, 00 120, 00 A 95, 50 98, 00 B 110, 00 118, 00 A----> Dx 1 ---> Ex B ----> Dy 1 ----> Ey
Croqui: Cálculo da Escala 2ª Possibilidade Ponto Escolher a de maior redução X Y 1 100, 00 2 118, 80 168, 90 3 78, 00 120, 00 A 95, 50 98, 00 B 110, 00 118, 00 A----> Dx 1 ---> Ex B ----> Dy 1 ----> Ey
Cálculo da Escala 1ª Possibilidade Escolher a de maior redução Ponto X Y 1 100, 00 2 118, 80 168, 90 3 78, 00 120, 00 A 95, 50 98, 00 B 110, 00 118, 00 0, 40 40, 80 1 Ex Ex = 102, 25 0, 40 70, 9 1 Ey Ey = 177, 25 E = 177, 25 -->E = 200
Centralizar o desenho Obs. : • Arredondar o valor das coordenadas centrais para um valor inteiro • Usar as linhas fortes com os valores inteiros • Aproximar o centro do papel para uma linha forte da grade
Centralizar o desenho Pont o X Y 1 100, 00 2 118, 80 168, 90 3 78, 00 120, 00 A 95, 50 98, 00 B 110, 00 118, 00
Deslocamento do centro do Papel
Deslocamento do centro do Papel
Eixos Coordenados no Papel Escala: 1/200 1 cm 2 m 10 cm
Rumos e distâncias do limites NW + + NE - + SW - - SE
Rumos e distâncias do limites I Quadrante Az=Rumo II Quadrante Az=180º- Rumo III Quadrante Az=180º+Rumo IV Quadrante Az=360º- Rumo
Cálculo de área A ordem dos pontos da planilha depende da coleta dos pontos dos limites da área, que pode ser, no sentido horário ou antihorário, percorrendo os alinhamentos do limite. Ponto Xn+1 -Xn-1 (Xn+1 -Xn-1)*Yn Yn+1 -Yn-1 (Yn+1 -Yn-1)*Xn 118, 00 +18, 80 +2218, 40 +69, 90 +7579, 00 118, 80 169, 90 -32, 00 -5404, 80 +2, 00 +237, 60 3 78, 00 120, 00 -23, 30 -2796, 00 -70, 90 -5530, 20 A 95, 50 98, 00 +22, 00 +2156, 00 -20, 00 -1910, 00 1 100, 00 +14, 50 +1450, 00 +20, 00 2000, 00 B 110, 00 118, 00 0, 00 -2. 376, 40 0, 00 +2. 376, 40 Área= 1. 188, 20 m² X Y 1 100, 00 B 110, 00 2 Soma= 1. 188, 20 m²
