DESENHO TÉCNICO Profª. Carla Simone Araújo G. Sarmento

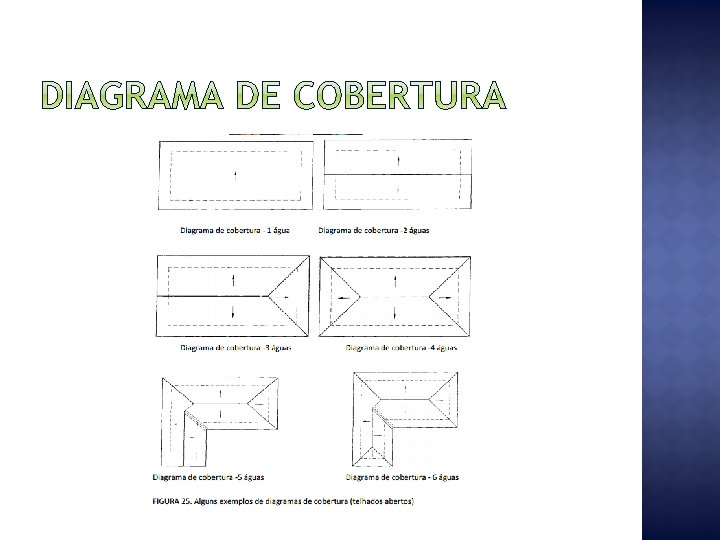

� PLANTA BAIXA � PLANTA DE SITUAÇÃO � CONVENÇÕES � CORTES � FACHADAS � DIAGRAMA DE COBERTURA

� Visualização � Dimens. superior da construção de paredes � Indicação de planos de cortes � Loc. de aberturas � Dimensões dos compartimentos

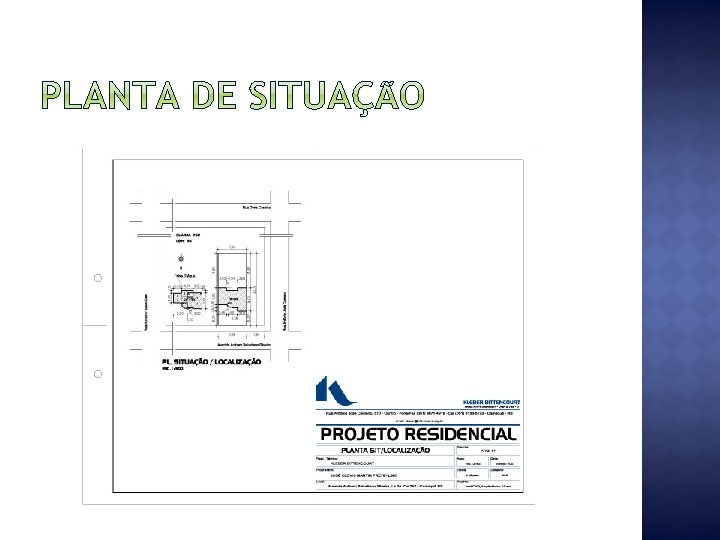

Parte de um projeto; � Posição do lote em relação aos confrontantes Construção e limites do lote; � Escala mínima: 1: 500; � Indicar norte geográfico. �

� Cotas necessárias; � Nomenclatura; � Informações do terreno; � Informações da área construída.

� Janelas �Medidas usuais � Portas �Medidas usuais � Diferença de níveis em pisos

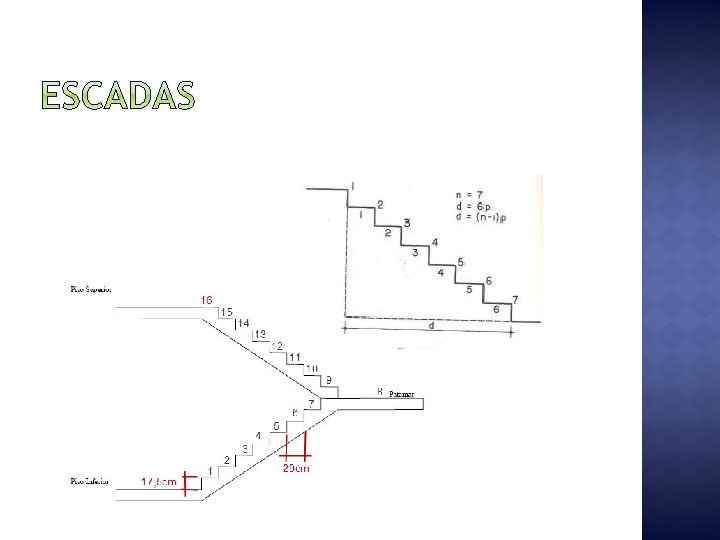

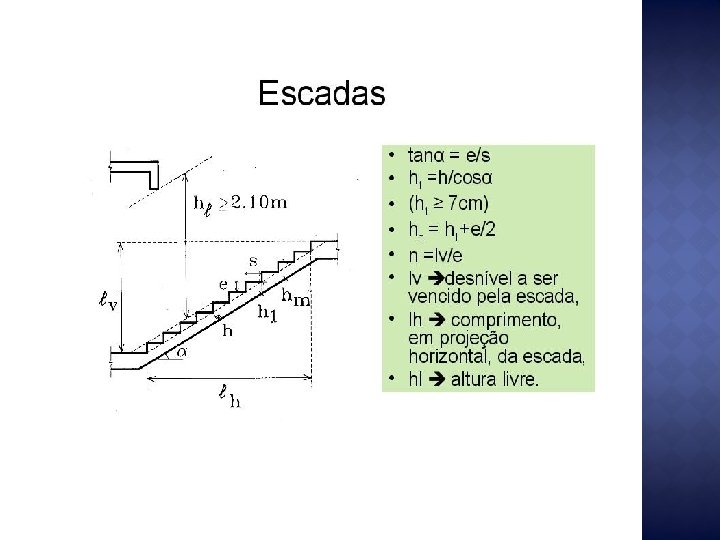

� Escadas �Piso: 25 a 30 �Espelho: 15 a 20 �Largura: variável

� Planos verticais imaginários que interceptam a construção no seu interior; � Finalidade: visualizar altura e espaços internos; �Pé direito; �Detalhes do telhado; �Longitudinal e vertical: mínimo 02 cortes. � Plano de corte a partir da Planta Baixa.

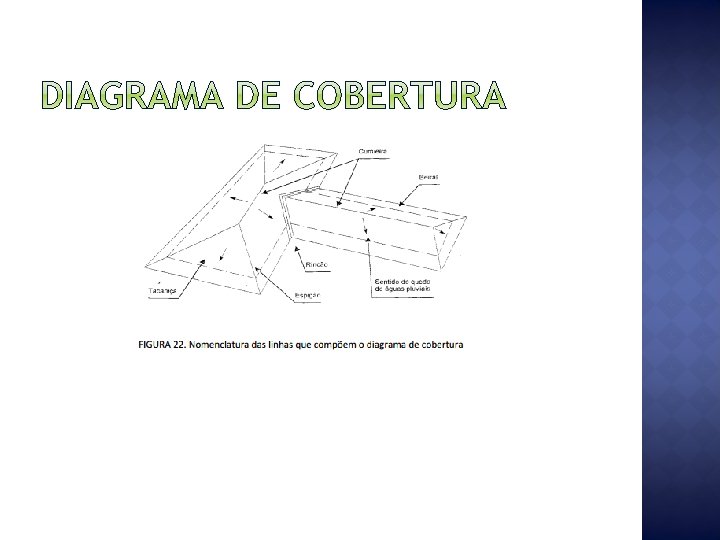

� Detalhes de um telhado:

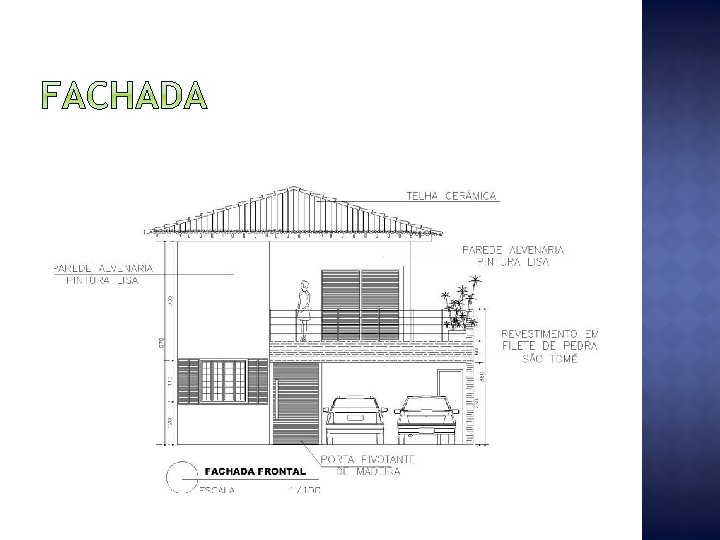

� Visualização � Escala: da construção; 1: 50; � Não haverá cotas
