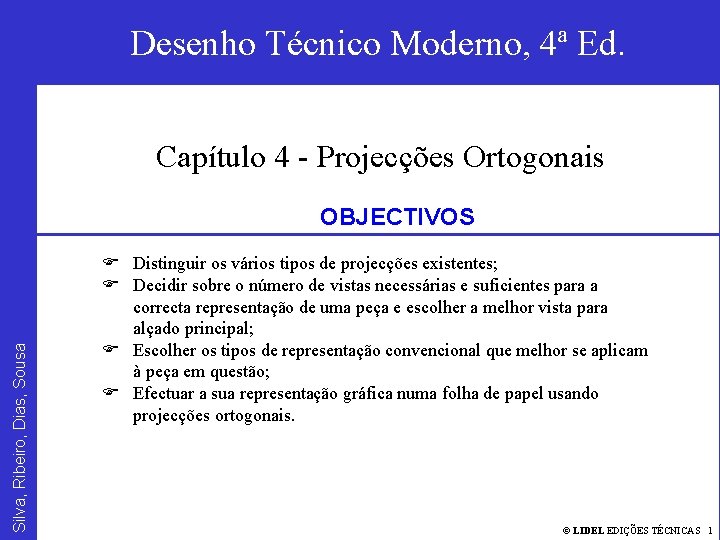

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa ORTOGONAIS Desenho. PROJECÇÕES Técnico Moderno, 4ª Ed. Capítulo 4 - Projecções Ortogonais OBJECTIVOS F Distinguir os vários tipos de projecções existentes; F Decidir sobre o número de vistas necessárias e suficientes para a correcta representação de uma peça e escolher a melhor vista para alçado principal; F Escolher os tipos de representação convencional que melhor se aplicam à peça em questão; F Efectuar a sua representação gráfica numa folha de papel usando projecções ortogonais. © LIDEL EDIÇÕES TÉCNICAS 1

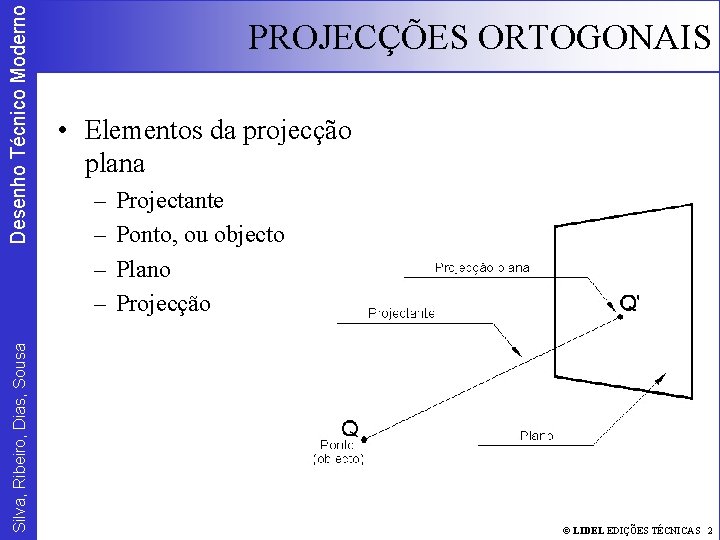

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Elementos da projecção plana – – Projectante Ponto, ou objecto Plano Projecção © LIDEL EDIÇÕES TÉCNICAS 2

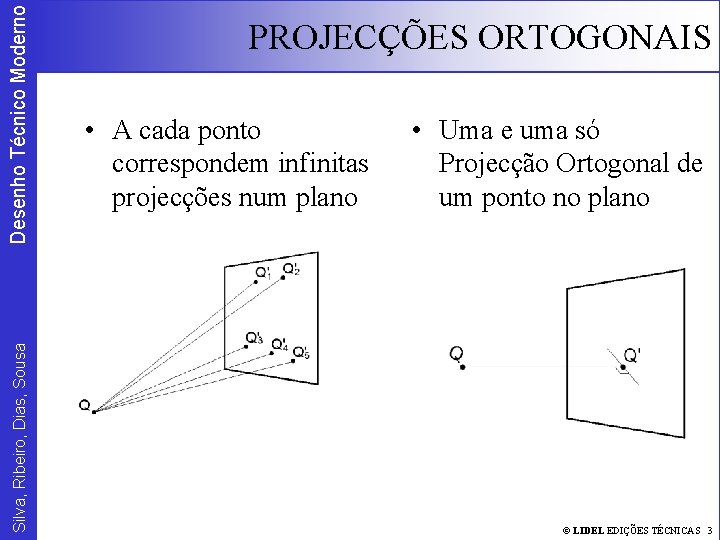

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • A cada ponto correspondem infinitas projecções num plano • Uma e uma só Projecção Ortogonal de um ponto no plano © LIDEL EDIÇÕES TÉCNICAS 3

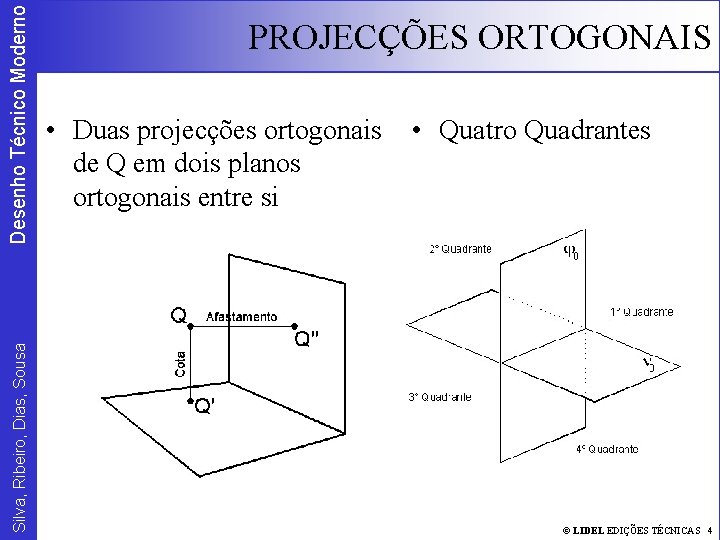

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Duas projecções ortogonais de Q em dois planos ortogonais entre si • Quatro Quadrantes © LIDEL EDIÇÕES TÉCNICAS 4

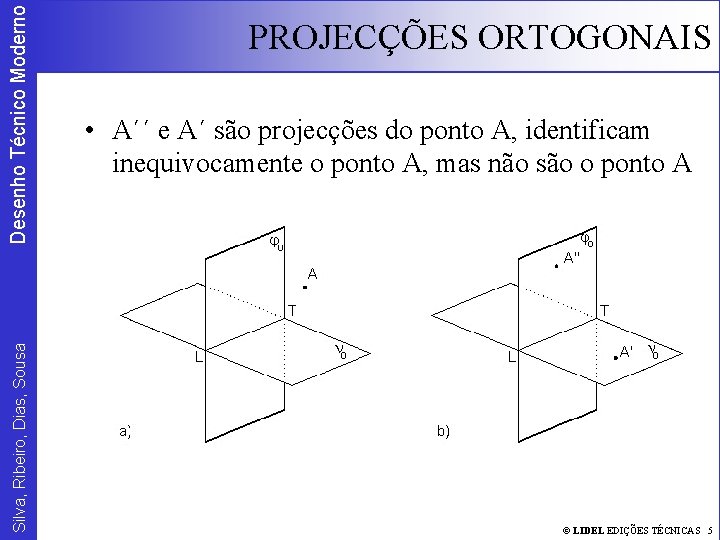

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • A´´ e A´ são projecções do ponto A, identificam inequivocamente o ponto A, mas não são o ponto A © LIDEL EDIÇÕES TÉCNICAS 5

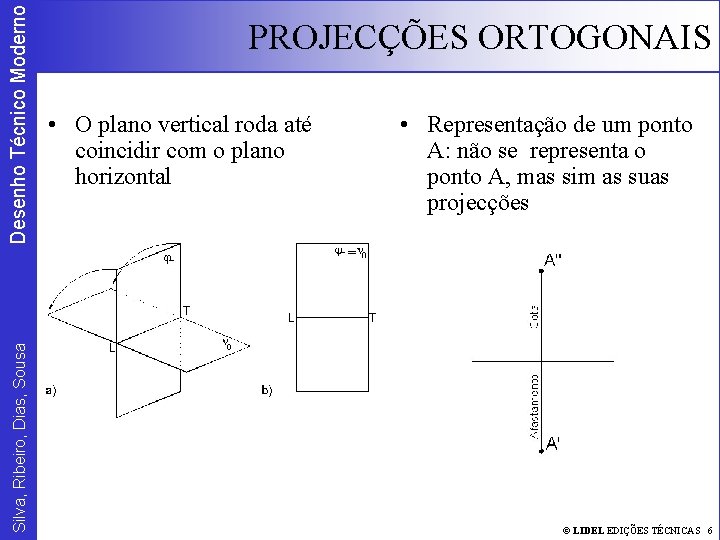

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • O plano vertical roda até coincidir com o plano horizontal • Representação de um ponto A: não se representa o ponto A, mas sim as suas projecções © LIDEL EDIÇÕES TÉCNICAS 6

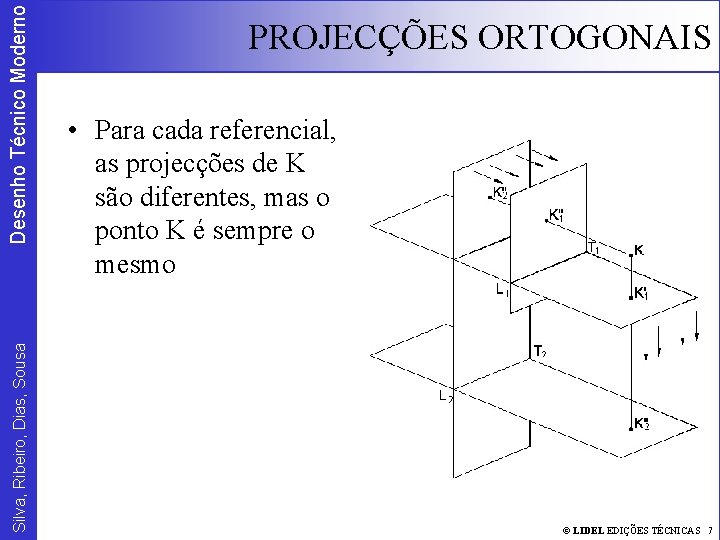

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Para cada referencial, as projecções de K são diferentes, mas o ponto K é sempre o mesmo © LIDEL EDIÇÕES TÉCNICAS 7

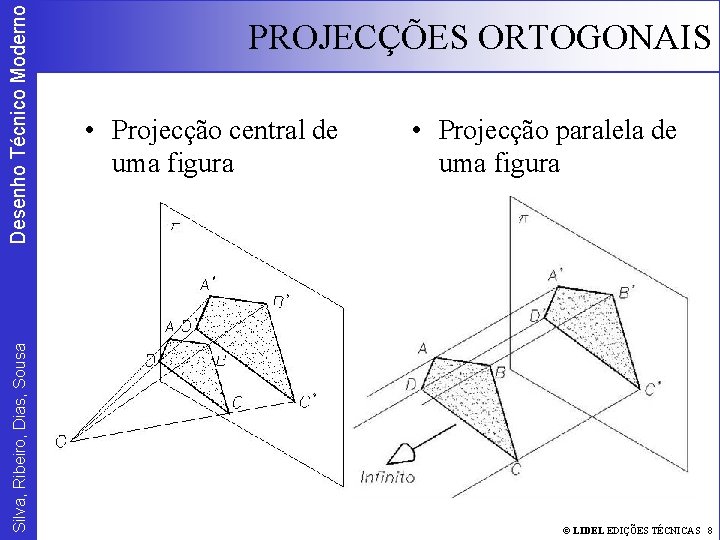

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Projecção central de uma figura • Projecção paralela de uma figura © LIDEL EDIÇÕES TÉCNICAS 8

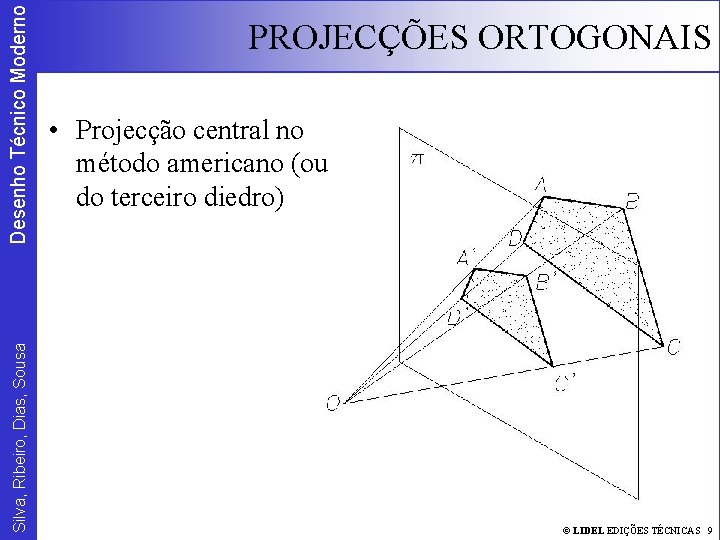

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Projecção central no método americano (ou do terceiro diedro) © LIDEL EDIÇÕES TÉCNICAS 9

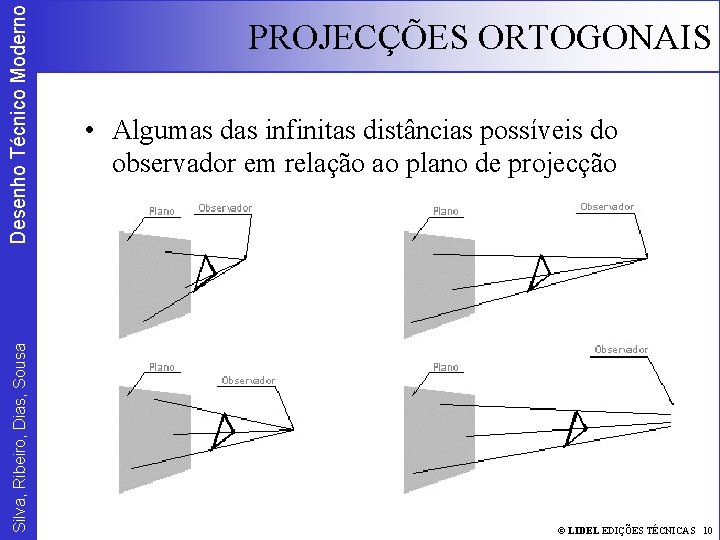

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Algumas das infinitas distâncias possíveis do observador em relação ao plano de projecção © LIDEL EDIÇÕES TÉCNICAS 10

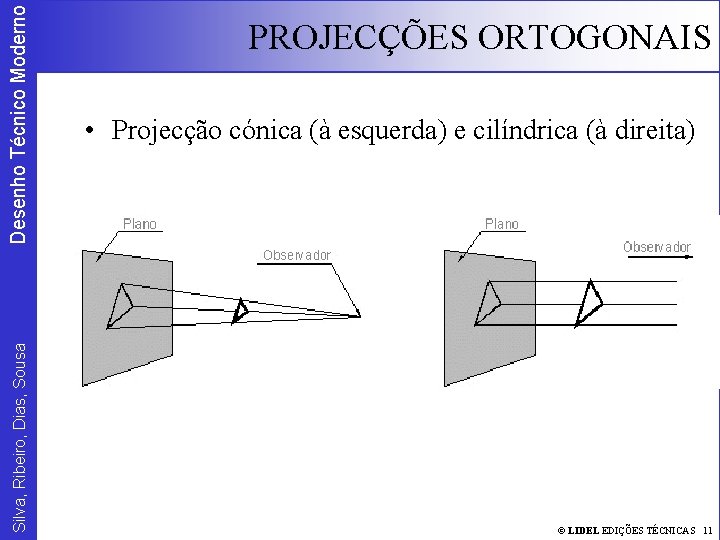

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Projecção cónica (à esquerda) e cilíndrica (à direita) © LIDEL EDIÇÕES TÉCNICAS 11

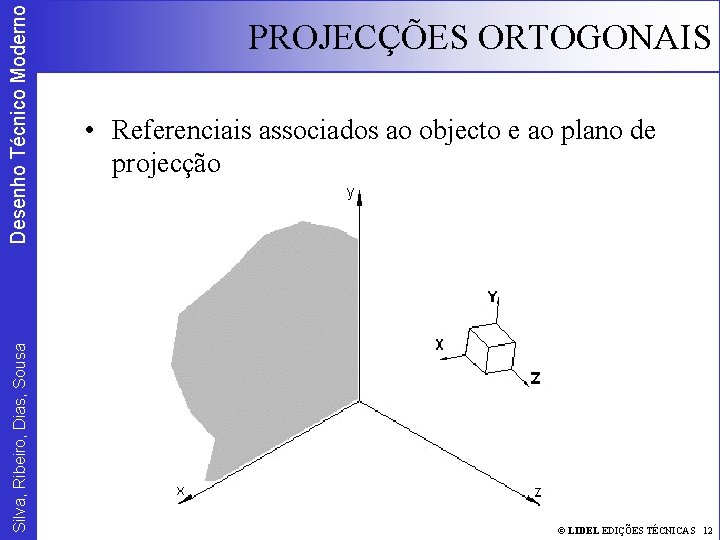

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Referenciais associados ao objecto e ao plano de projecção © LIDEL EDIÇÕES TÉCNICAS 12

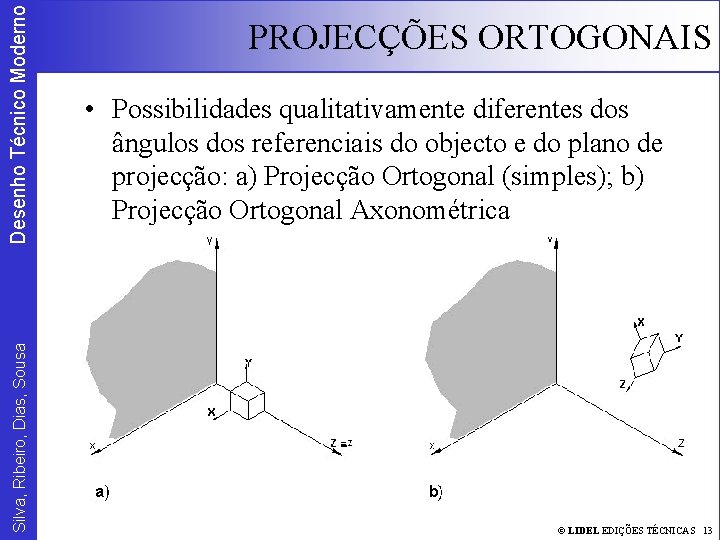

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Possibilidades qualitativamente diferentes dos ângulos dos referenciais do objecto e do plano de projecção: a) Projecção Ortogonal (simples); b) Projecção Ortogonal Axonométrica © LIDEL EDIÇÕES TÉCNICAS 13

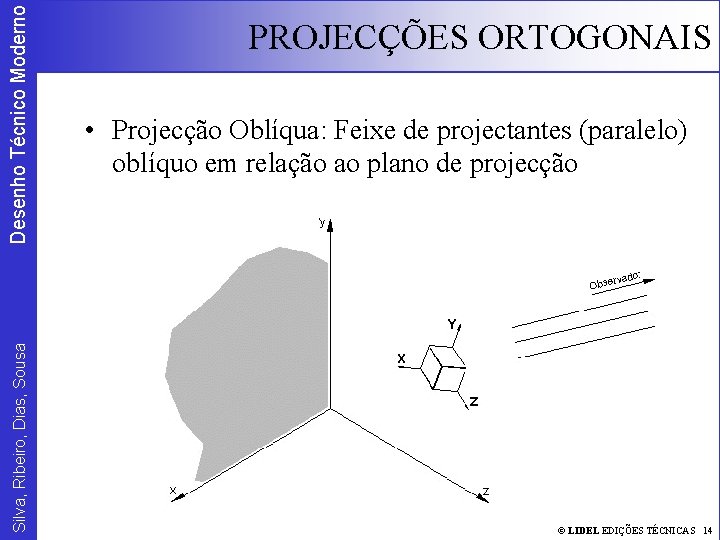

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Projecção Oblíqua: Feixe de projectantes (paralelo) oblíquo em relação ao plano de projecção © LIDEL EDIÇÕES TÉCNICAS 14

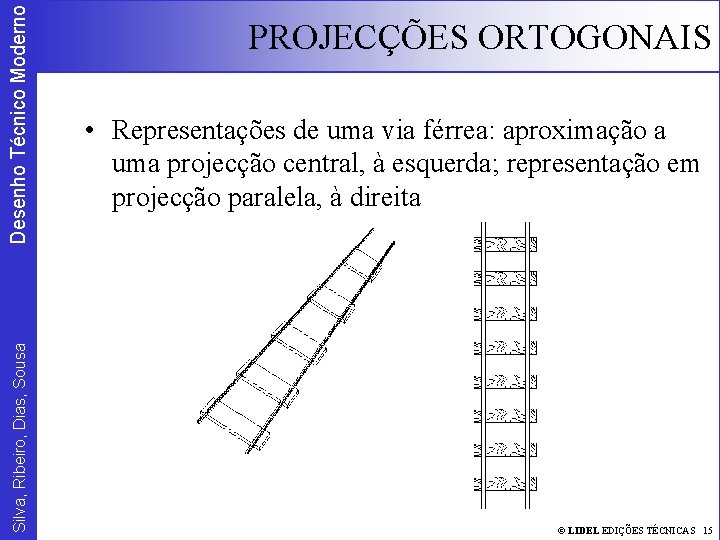

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Representações de uma via férrea: aproximação a uma projecção central, à esquerda; representação em projecção paralela, à direita © LIDEL EDIÇÕES TÉCNICAS 15

Silva, Ribeiro, Dias, Sousa Desenho Técnico Moderno PROJECÇÕES ORTOGONAIS © LIDEL EDIÇÕES TÉCNICAS 16

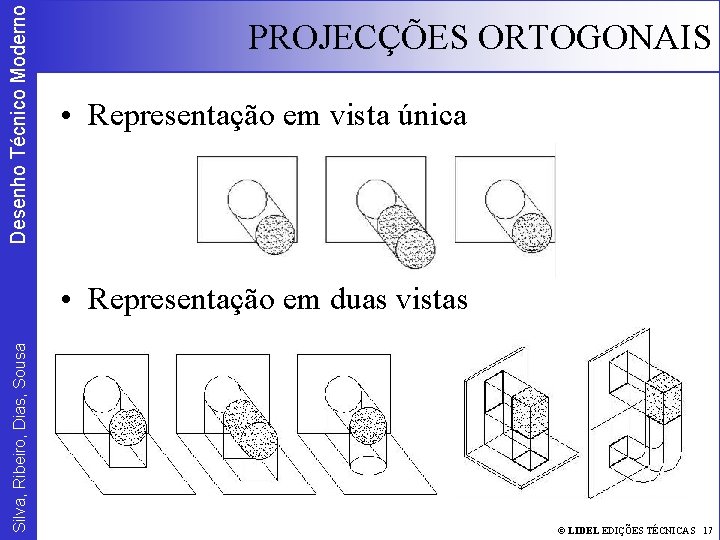

Desenho Técnico Moderno PROJECÇÕES ORTOGONAIS • Representação em vista única Silva, Ribeiro, Dias, Sousa • Representação em duas vistas © LIDEL EDIÇÕES TÉCNICAS 17

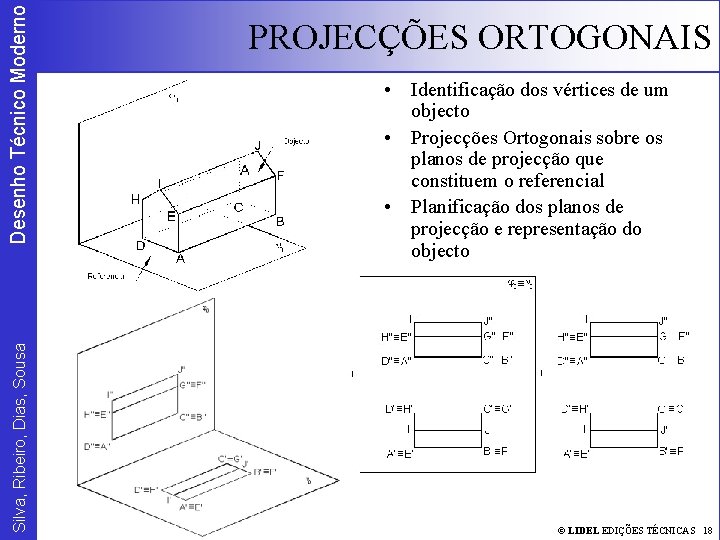

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Identificação dos vértices de um objecto • Projecções Ortogonais sobre os planos de projecção que constituem o referencial • Planificação dos planos de projecção e representação do objecto © LIDEL EDIÇÕES TÉCNICAS 18

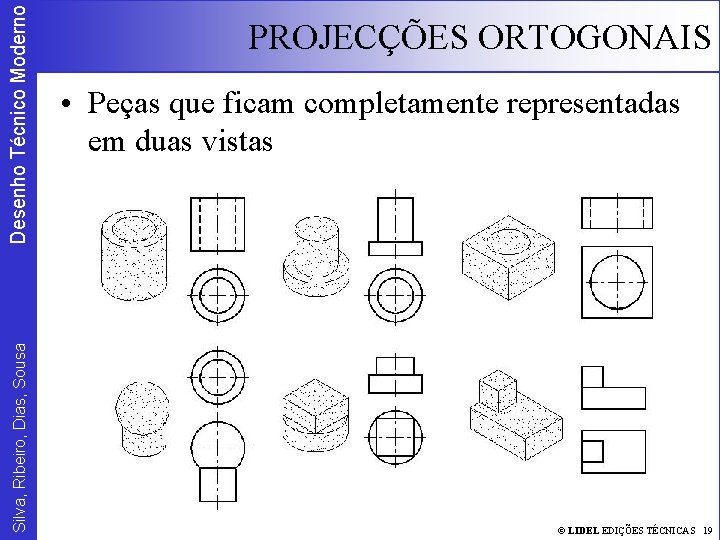

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Peças que ficam completamente representadas em duas vistas © LIDEL EDIÇÕES TÉCNICAS 19

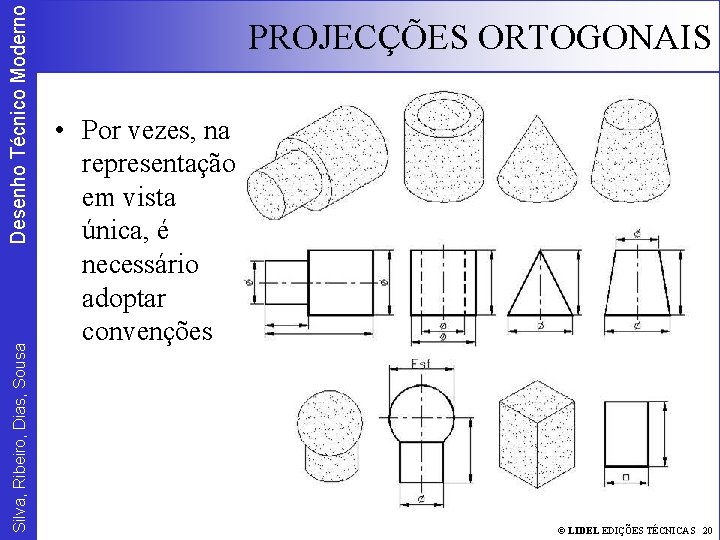

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Por vezes, na representação em vista única, é necessário adoptar convenções © LIDEL EDIÇÕES TÉCNICAS 20

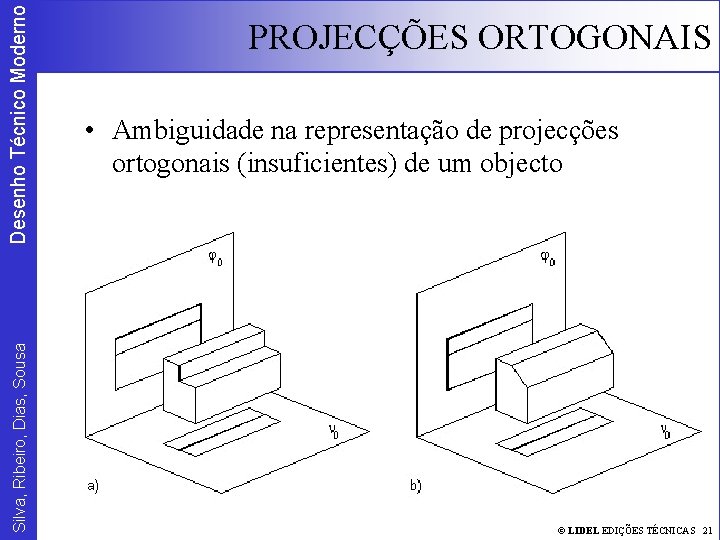

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Ambiguidade na representação de projecções ortogonais (insuficientes) de um objecto © LIDEL EDIÇÕES TÉCNICAS 21

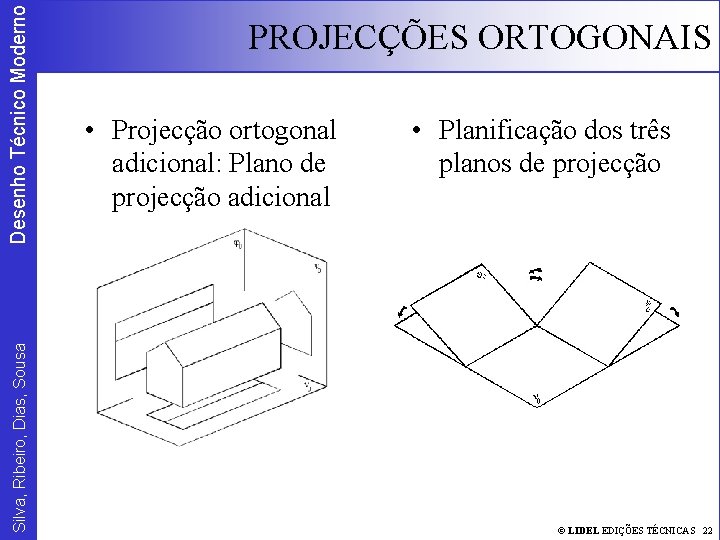

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Projecção ortogonal adicional: Plano de projecção adicional • Planificação dos três planos de projecção © LIDEL EDIÇÕES TÉCNICAS 22

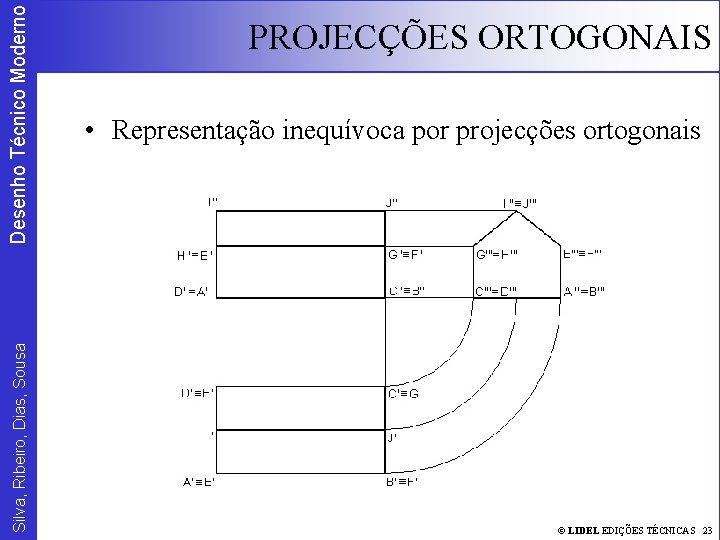

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Representação inequívoca por projecções ortogonais © LIDEL EDIÇÕES TÉCNICAS 23

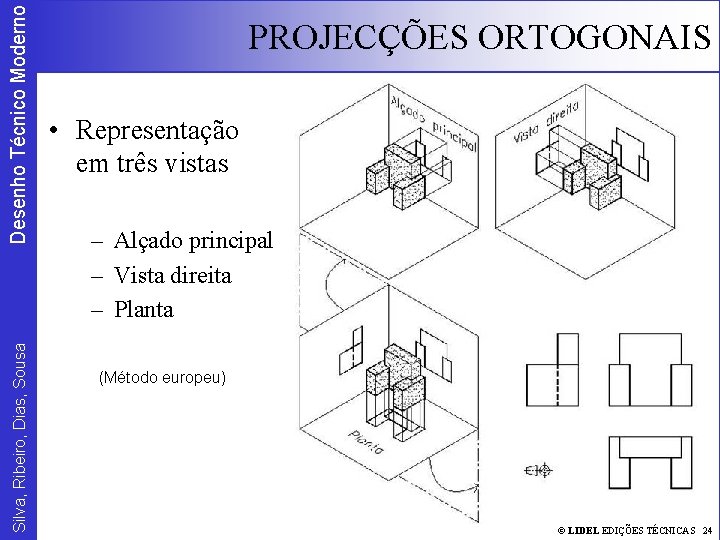

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Representação em três vistas – Alçado principal – Vista direita – Planta (Método europeu) © LIDEL EDIÇÕES TÉCNICAS 24

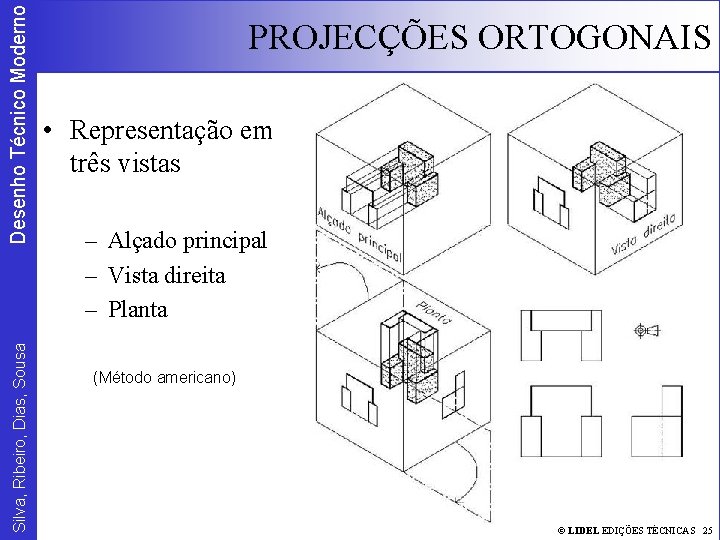

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Representação em três vistas – Alçado principal – Vista direita – Planta (Método americano) © LIDEL EDIÇÕES TÉCNICAS 25

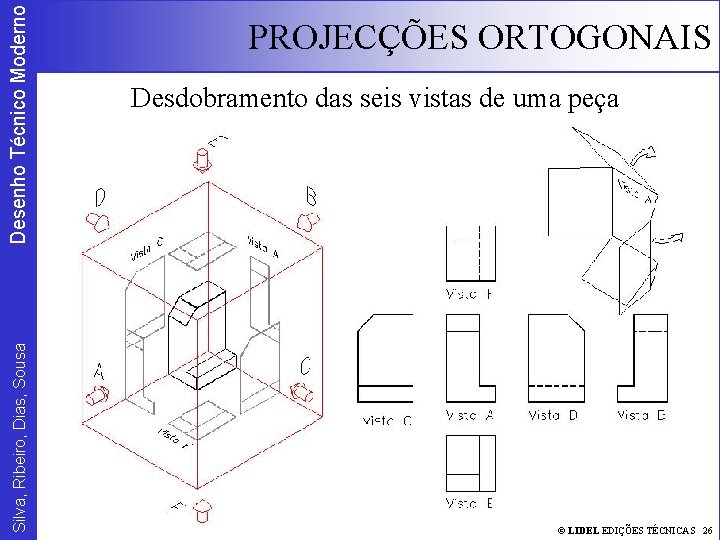

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS Desdobramento das seis vistas de uma peça © LIDEL EDIÇÕES TÉCNICAS 26

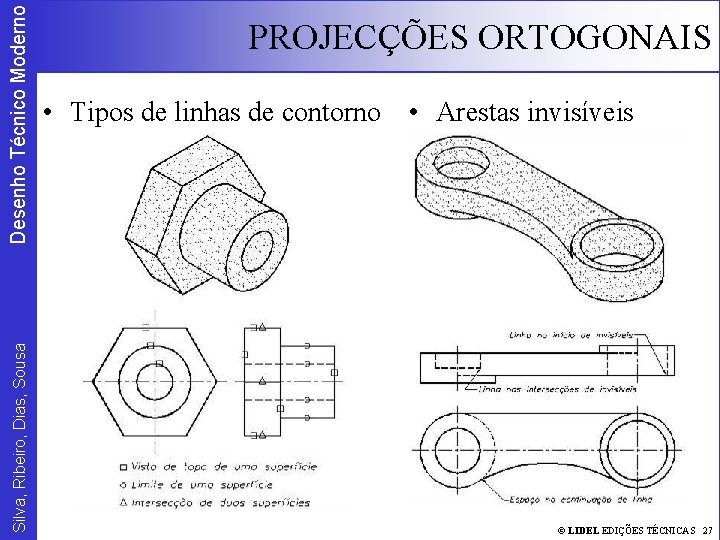

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Tipos de linhas de contorno • Arestas invisíveis © LIDEL EDIÇÕES TÉCNICAS 27

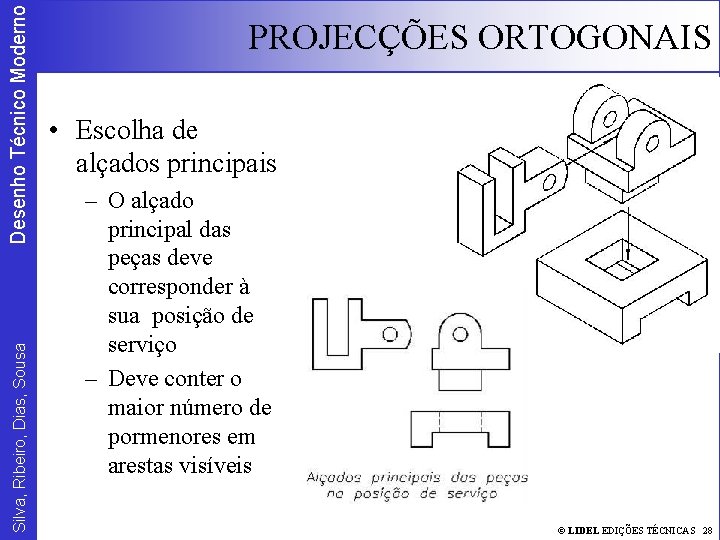

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Escolha de alçados principais – O alçado principal das peças deve corresponder à sua posição de serviço – Deve conter o maior número de pormenores em arestas visíveis © LIDEL EDIÇÕES TÉCNICAS 28

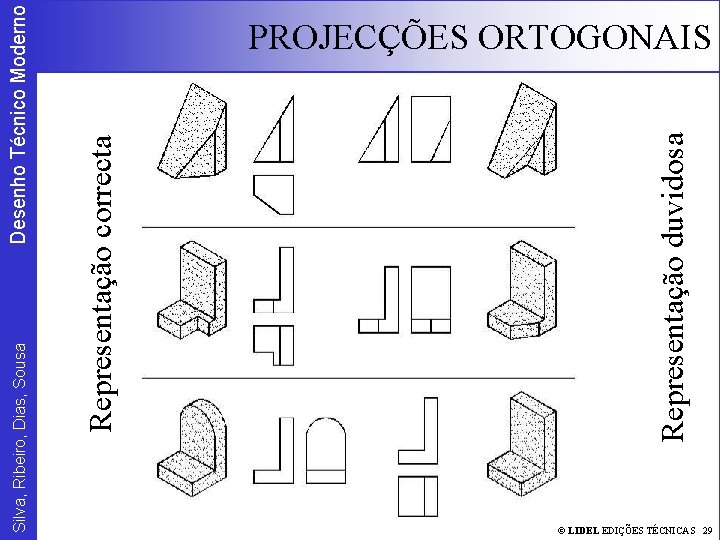

Desenho Técnico Moderno Representação duvidosa Representação correcta Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS © LIDEL EDIÇÕES TÉCNICAS 29

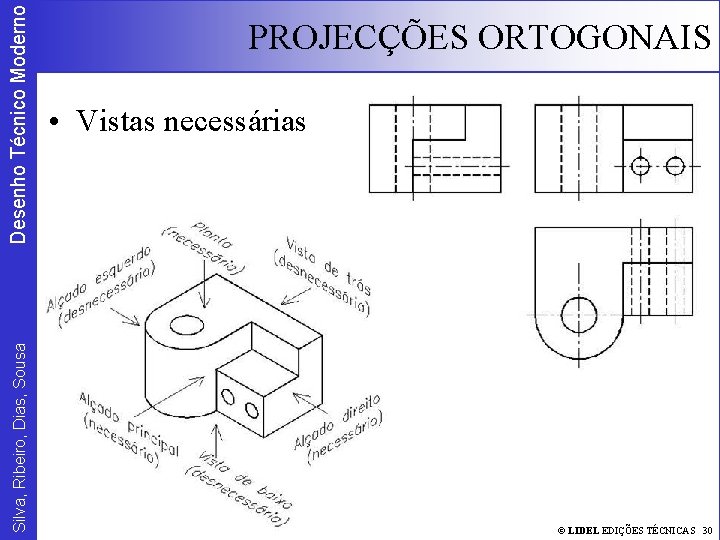

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Vistas necessárias © LIDEL EDIÇÕES TÉCNICAS 30

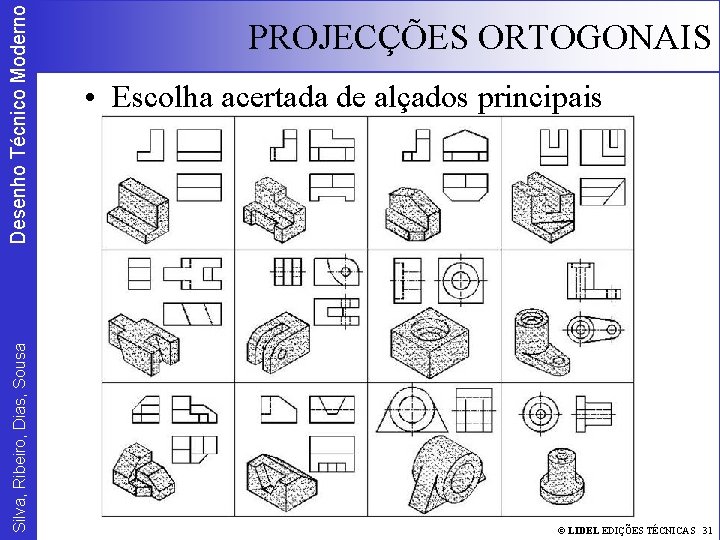

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Escolha acertada de alçados principais © LIDEL EDIÇÕES TÉCNICAS 31

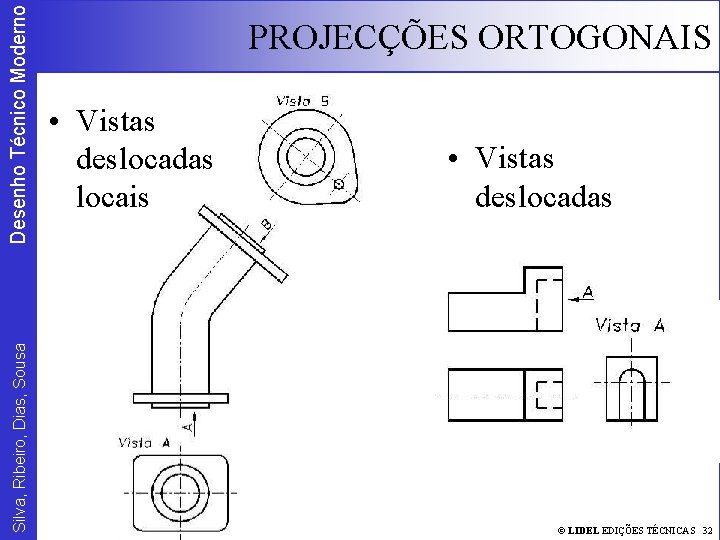

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Vistas deslocadas locais • Vistas deslocadas © LIDEL EDIÇÕES TÉCNICAS 32

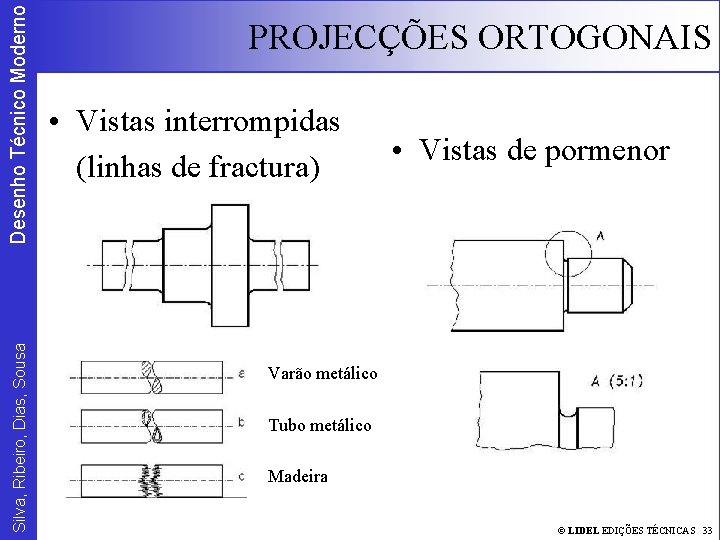

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Vistas interrompidas (linhas de fractura) • Vistas de pormenor Varão metálico Tubo metálico Madeira © LIDEL EDIÇÕES TÉCNICAS 33

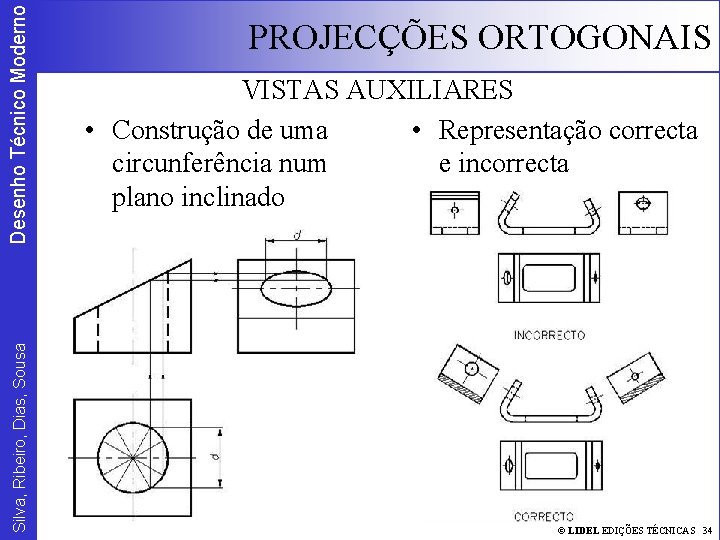

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS VISTAS AUXILIARES • Construção de uma • Representação correcta circunferência num e incorrecta plano inclinado © LIDEL EDIÇÕES TÉCNICAS 34

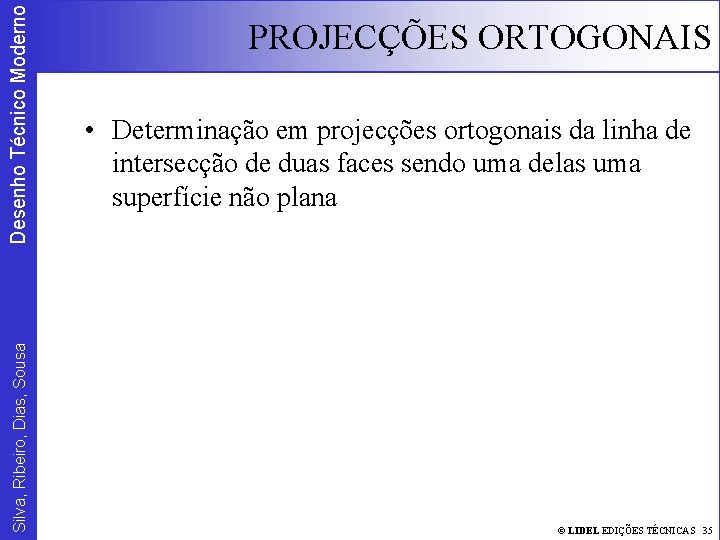

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Determinação em projecções ortogonais da linha de intersecção de duas faces sendo uma delas uma superfície não plana © LIDEL EDIÇÕES TÉCNICAS 35

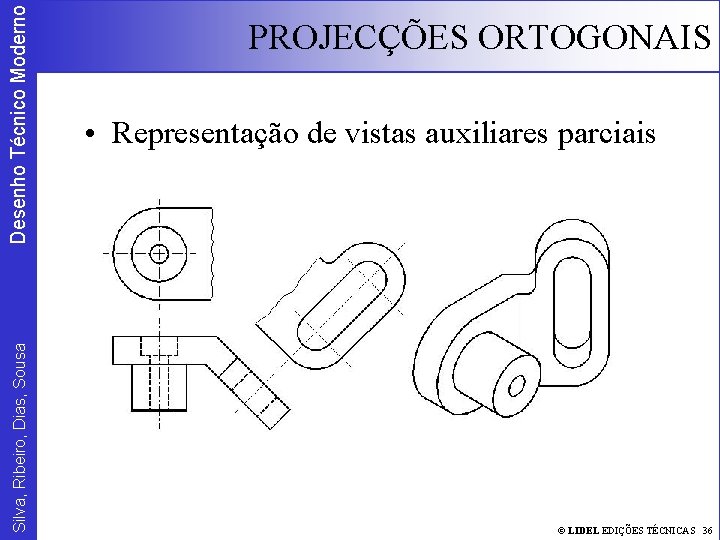

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Representação de vistas auxiliares parciais © LIDEL EDIÇÕES TÉCNICAS 36

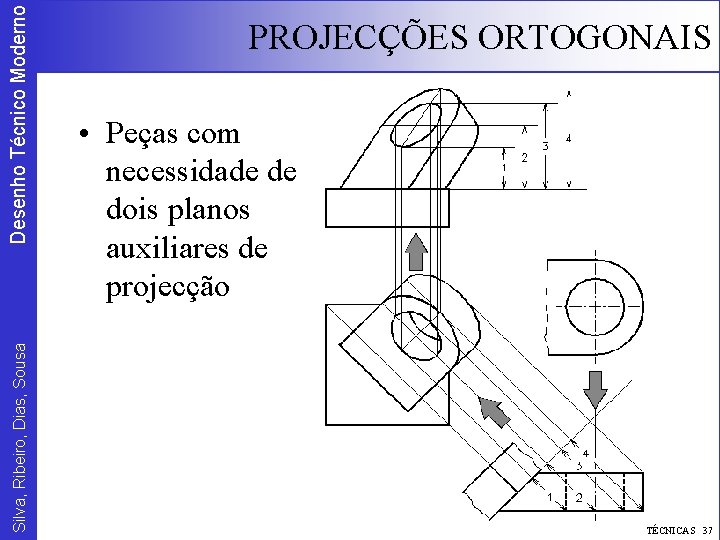

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Peças com necessidade de dois planos auxiliares de projecção © LIDEL EDIÇÕES TÉCNICAS 37

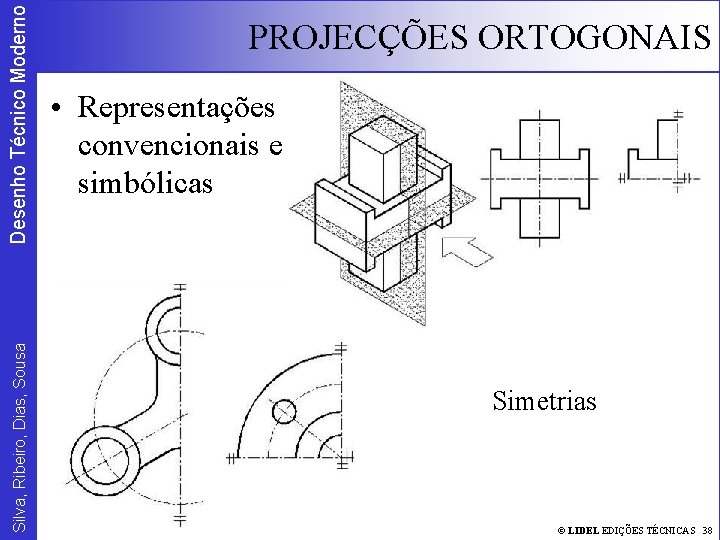

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Representações convencionais e simbólicas Simetrias © LIDEL EDIÇÕES TÉCNICAS 38

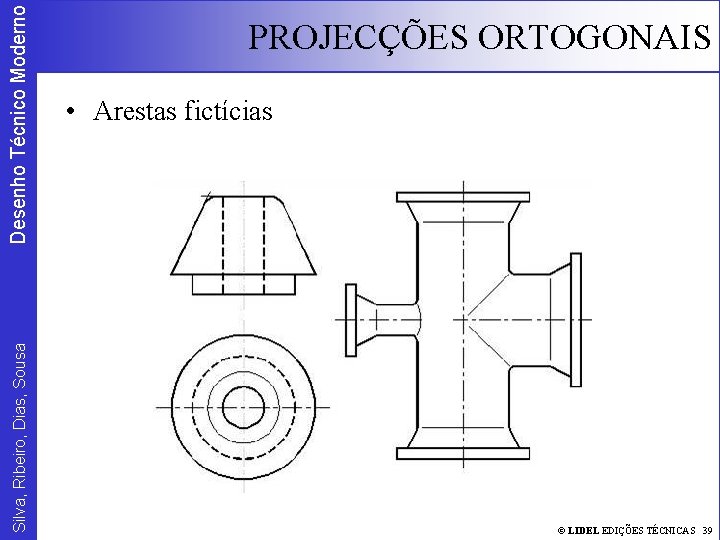

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Arestas fictícias © LIDEL EDIÇÕES TÉCNICAS 39

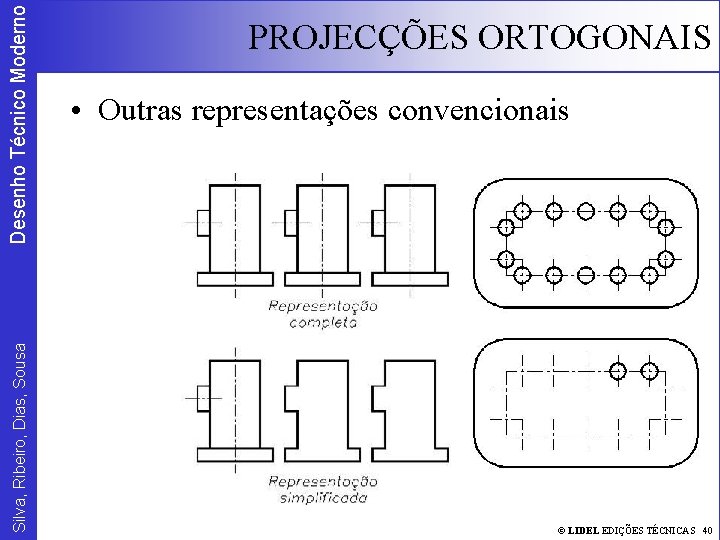

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Outras representações convencionais © LIDEL EDIÇÕES TÉCNICAS 40

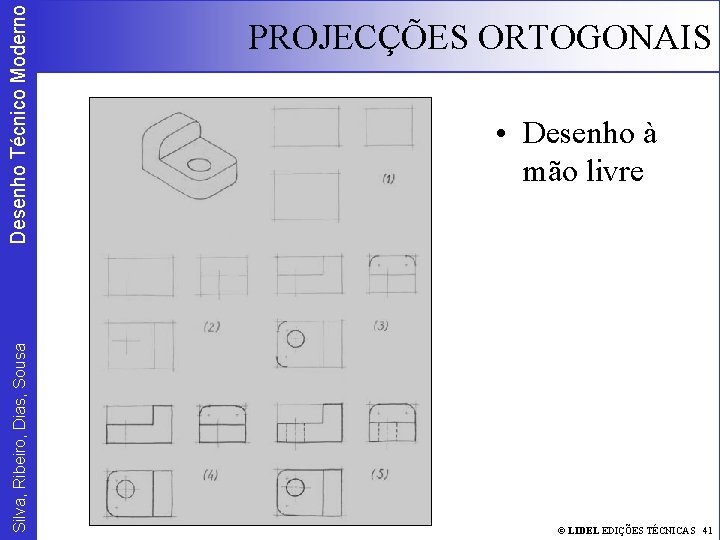

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Desenho à mão livre © LIDEL EDIÇÕES TÉCNICAS 41

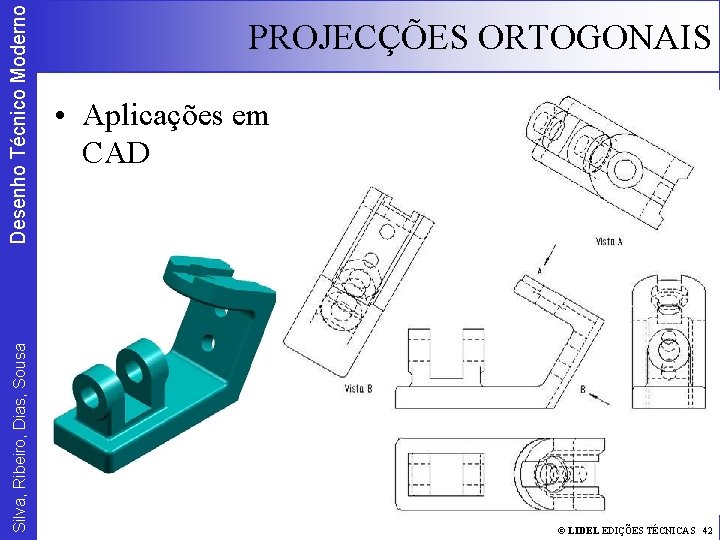

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa PROJECÇÕES ORTOGONAIS • Aplicações em CAD © LIDEL EDIÇÕES TÉCNICAS 42
