Desenho Técnico Moderno Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Técnico Moderno, 4ª Ed. Capítulo 9 – Desenho Técnico em Projectos de Arquitectura e Engenharia Civil OBJECTIVOS Silva, Ribeiro, Dias, Sousa F F F F Interpretar plantas e cartas topográficas e sua articulação com levantamento de perfis; ; Analisar cartas e perfis geológicos; ; Executar estudos de implantação de obras; ; Interpretar desenhos em estudos e projectos de Planeamento Regional e Urbano ; Interpretar, definir a respectiva articulação e executar desenhos de projectos de Arquitectura; Interpretar, definir e executar desenhos de projectos de instalações; Interpretar, conceber e representar desenhos de estruturas em estudos e projectos de Engenharia Civil e sua articulação com os desenhos de projectos de instalações e de projectos de Arquitectura © LIDEL EDIÇÕES TÉCNICAS 1

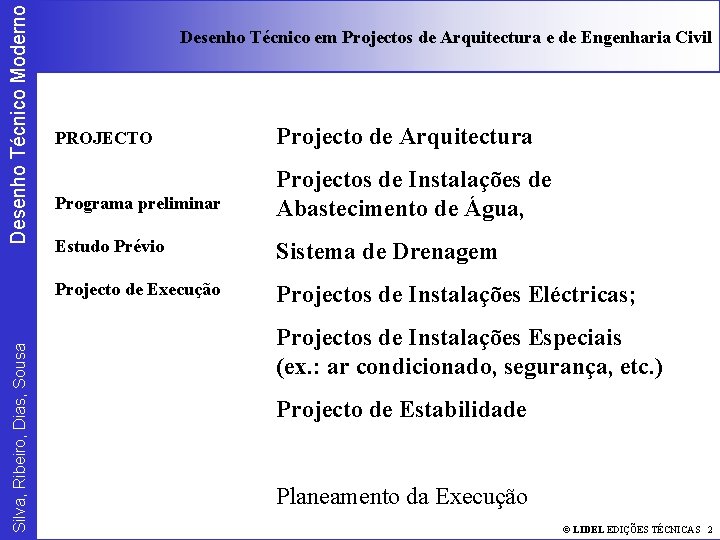

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil PROJECTO Projecto de Arquitectura Programa preliminar Projectos de Instalações de Abastecimento de Água, Estudo Prévio Sistema de Drenagem Projecto de Execução Projectos de Instalações Eléctricas; Projectos de Instalações Especiais (ex. : ar condicionado, segurança, etc. ) Projecto de Estabilidade Planeamento da Execução © LIDEL EDIÇÕES TÉCNICAS 2

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil DESENHO DE ARQUITECTURA O Projecto de Arquitectura que tem como objectivo estudar detalhadamente as relações volumétricas das edificações entre si e com o espaço em que se inserem, no sentido de estabelecer conjuntos harmoniosos e coerentes com o objectivo para o local em questão, no sentido de conferir forma às edificações, quer de um modo global (volumétrica), quer a nível de detalhe (pormenorização) e acabamentos. Este resultado é no fundamental apresentado sob a forma de Desenho Técnico de Arquitectura © LIDEL EDIÇÕES TÉCNICAS 3

Desenho Técnico Moderno Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Do ponto de vista das peças desenhadas que constituem o Projecto de Arquitectura, são de considerar, no fundamental, as seguintes: Silva, Ribeiro, Dias, Sousa Desenhos de localização: Esc. 1: 500 ou Esc. 1: 1000 Desenhos de conjunto: Esc. 1: 50 ou Esc. 1: 10 Desenhos de pormenor: Esc. 1: 20 ou Esc. 1: 10 © LIDEL EDIÇÕES TÉCNICAS 4

Desenho Técnico Moderno Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Desenhos de localização e desenhos de implantação Informa sobre o local e posição da edificação a projectar, acessos, limites do terreno e orientação dominante. Silva, Ribeiro, Dias, Sousa Deve incluir cotas altimétricas e cotas de localização. Os desenhos de implantação resultam de levantamento topográfico, em geral a escalas 1: 1000, 1: 500 ou 1: 100 conforme a necessidade de pormenor ao nível da implantação. © LIDEL EDIÇÕES TÉCNICAS 5

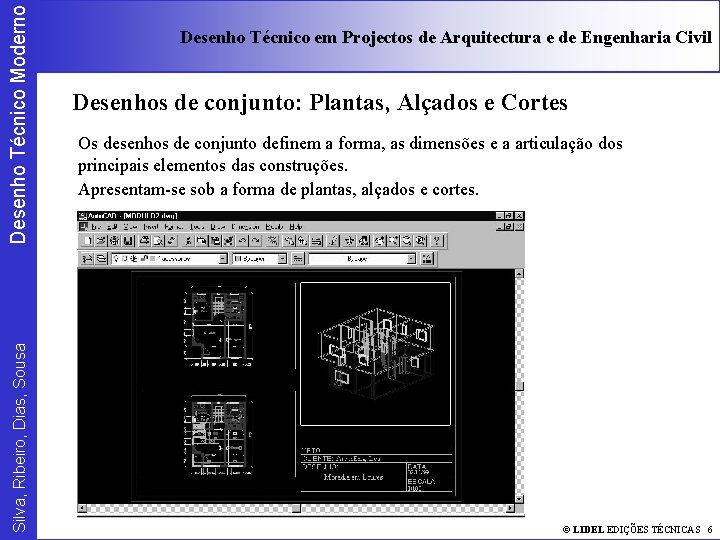

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Desenhos de conjunto: Plantas, Alçados e Cortes Os desenhos de conjunto definem a forma, as dimensões e a articulação dos principais elementos das construções. Apresentam-se sob a forma de plantas, alçados e cortes. © LIDEL EDIÇÕES TÉCNICAS 6

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Desenho de coberturas © LIDEL EDIÇÕES TÉCNICAS 7

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Exemplo da determinação de uma cobertura com várias águas em planta © LIDEL EDIÇÕES TÉCNICAS 8

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Comunicações Verticais - Escadas A escada tem como principais elementos os degraus e patamares. O degrau é constituído por duas partes distintas: o cobertor - c (0. 25 a 0. 28 m) visível em planta, e o espelho - e , visto em, alçado (0. 175 a 0. 195 m). A relação de dimensão entre cobertor e espelho é, em geral, fixada de acordo com a expressão empírica seguinte: 2 e + c = 64 Constituindo em geral objecto de desenhos de pormenor é, no entanto, indispensável a sua representação nas plantas e cortes (ou alçados, se forem exteriores) no sentido de ser conhecida a sua localização e inserção no conjunto da edificação. As escadas são, em geral, constituídas por vários lanços e patamares intermédios. Entre os patamares, os lanços de escada ou seja o conjunto de degraus vence o desnível. © LIDEL EDIÇÕES TÉCNICAS 9

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Exemplos de vários tipos de escada, em planta © LIDEL EDIÇÕES TÉCNICAS 10

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil - Elevadores © LIDEL EDIÇÕES TÉCNICAS 11

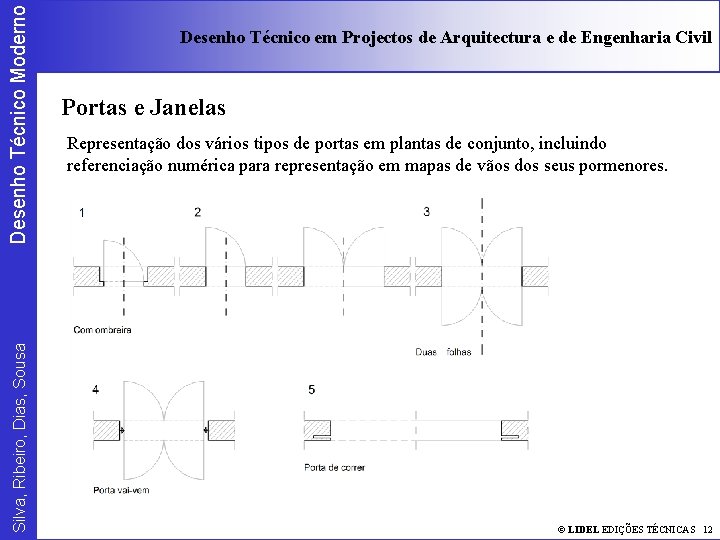

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Portas e Janelas Representação dos vários tipos de portas em plantas de conjunto, incluindo referenciação numérica para representação em mapas de vãos dos seus pormenores. © LIDEL EDIÇÕES TÉCNICAS 12

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Desenhos de Pormenor Portas © LIDEL EDIÇÕES TÉCNICAS 13

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Janelas © LIDEL EDIÇÕES TÉCNICAS 14

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Cotagem em Desenho de Arquitectura - Cotagem de Planta em Arquitectura © LIDEL EDIÇÕES TÉCNICAS 15

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil - Cotagem de Corte em Arquitectura © LIDEL EDIÇÕES TÉCNICAS 16

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil - Equipamento Interior e cotagem © LIDEL EDIÇÕES TÉCNICAS 17

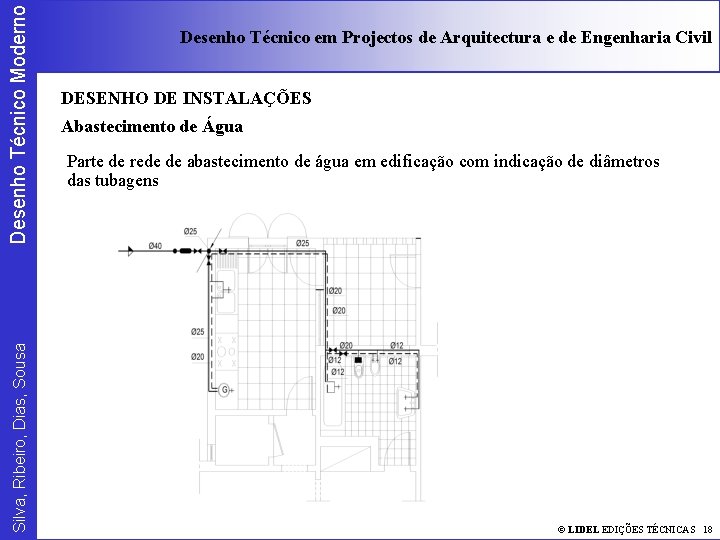

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil DESENHO DE INSTALAÇÕES Abastecimento de Água Parte de rede de abastecimento de água em edificação com indicação de diâmetros das tubagens © LIDEL EDIÇÕES TÉCNICAS 18

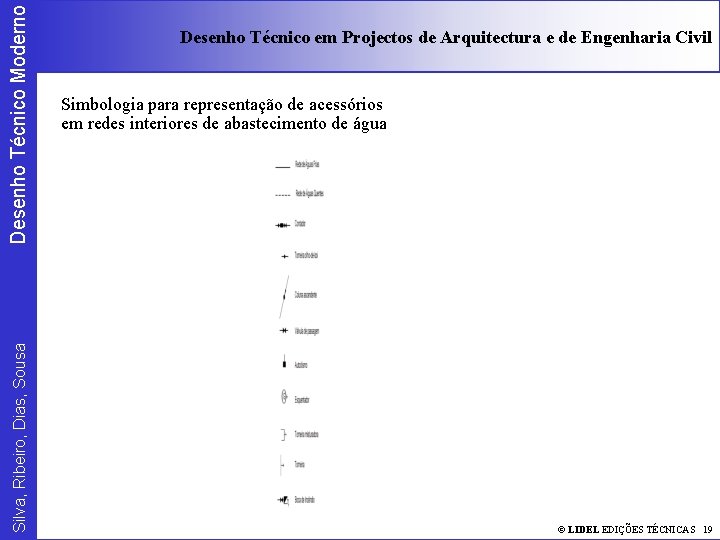

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Simbologia para representação de acessórios em redes interiores de abastecimento de água © LIDEL EDIÇÕES TÉCNICAS 19

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Esquema (“kit”) de montagem de Rede de Abastecimento de Água. © LIDEL EDIÇÕES TÉCNICAS 20

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Drenagem de Águas Residuais Parte de Redes de canalizações de drenagens (Representação em Corte e em Planta) © LIDEL EDIÇÕES TÉCNICAS 21

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Simbologia para representação de acessórios em redes de drenagem © LIDEL EDIÇÕES TÉCNICAS 22

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Drenagem de Águas Pluviais – Exemplo de Rede de drenagem pluvial de cobertura de edificação. © LIDEL EDIÇÕES TÉCNICAS 23

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Redes de Instalação Eléctrica Exemplo, para Circuito de iluminação © LIDEL EDIÇÕES TÉCNICAS 24

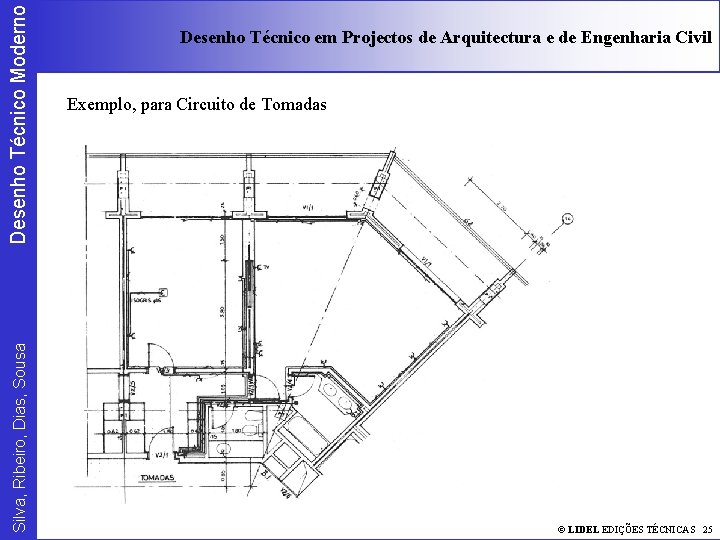

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Exemplo, para Circuito de Tomadas © LIDEL EDIÇÕES TÉCNICAS 25

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Quadro eléctrico © LIDEL EDIÇÕES TÉCNICAS 26

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Simbologia utilizada na representação dos acessórios mais comuns em instalações eléctricas de edificações © LIDEL EDIÇÕES TÉCNICAS 27

Desenho Técnico Moderno Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil DESENHO DE ESTRUTURAS DE EDIFICAÇÕES Materiais Estruturais: Pedra Silva, Ribeiro, Dias, Sousa Madeira Metálicas Betão Armado Mistas (Metálicas e Betão armado) © LIDEL EDIÇÕES TÉCNICAS 28

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Efeitos de acções em lintéis (a) e em arcos (b) © LIDEL EDIÇÕES TÉCNICAS 29

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Peças desenhadas em projectos de Estruturas de Betão Armado Desenhos definidores da estrutura: Esquemas Estruturais © LIDEL EDIÇÕES TÉCNICAS 30

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Planta de fundações © LIDEL EDIÇÕES TÉCNICAS 31

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Desenhos de pormenores de betão armado: mapa de pilares e muro de suporte © LIDEL EDIÇÕES TÉCNICAS 32

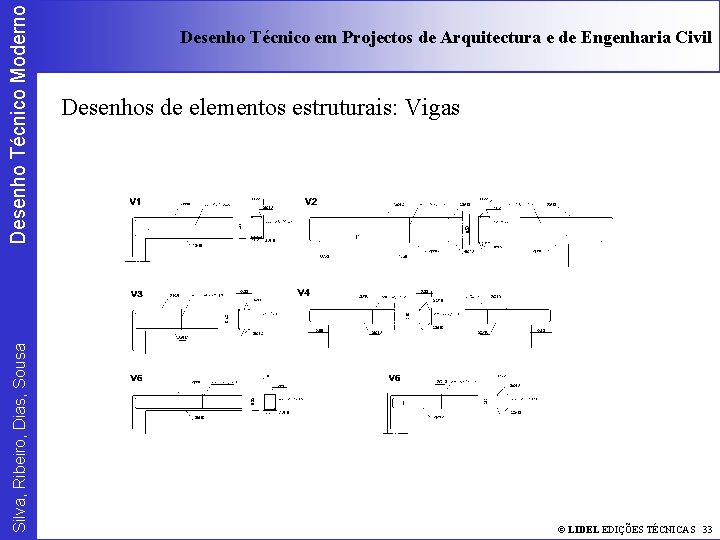

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Desenhos de elementos estruturais: Vigas © LIDEL EDIÇÕES TÉCNICAS 33

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Desenho de pormenores de betão armado: Lajes. © LIDEL EDIÇÕES TÉCNICAS 34

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Esquema de dobragem de armaduras (no âmbito da representação de uma laje em planta). © LIDEL EDIÇÕES TÉCNICAS 35

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil Armadura e dimensões de um conjunto de sapatas, a partir da representação de uma sapata-tipo © LIDEL EDIÇÕES TÉCNICAS 36

Desenho Técnico Moderno Silva, Ribeiro, Dias, Sousa Desenho Técnico em Projectos de Arquitectura e de Engenharia Civil O DESENHO EM PLANEAMENTO DE OBRAS DE ENGENHARIA CIVIL Gráfico de barras de planeamento de actividades de uma obra. © LIDEL EDIÇÕES TÉCNICAS 37
