DESENHO TÉCNICO MEC NICO I (SEM 0564) Aulas 01 e 02 Introdução Prof. Dr. Iris Bento da Silva ibs@sc. usp. br USP Escola de Engenharia de São Carlos Desenho Técnico Mecânico Notas de Aulas v. 2020

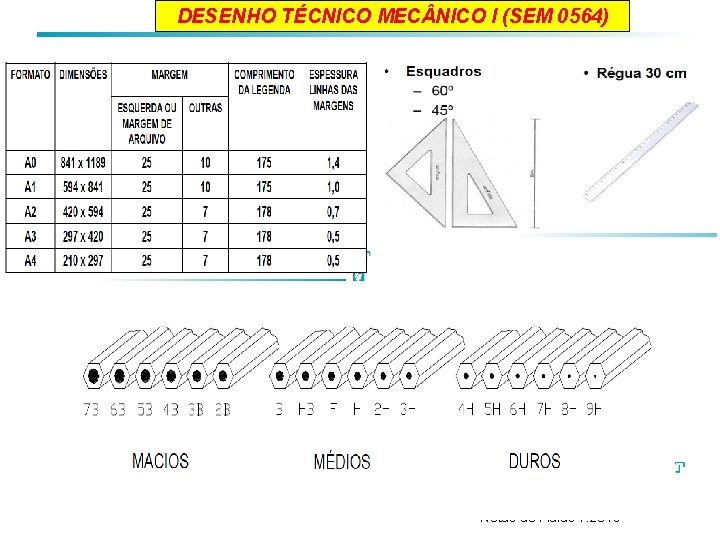

DESENHO TÉCNICO MEC NICO I (SEM 0564) Desenho Técnico Mecânico Notas de Aulas v. 2019

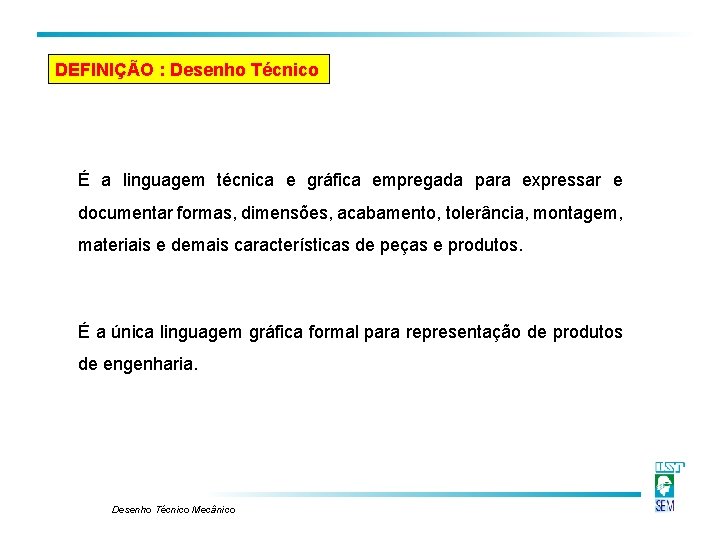

DEFINIÇÃO : Desenho Técnico É a linguagem técnica e gráfica empregada para expressar e documentar formas, dimensões, acabamento, tolerância, montagem, materiais e demais características de peças e produtos. É a única linguagem gráfica formal para representação de produtos de engenharia. Desenho Técnico Mecânico

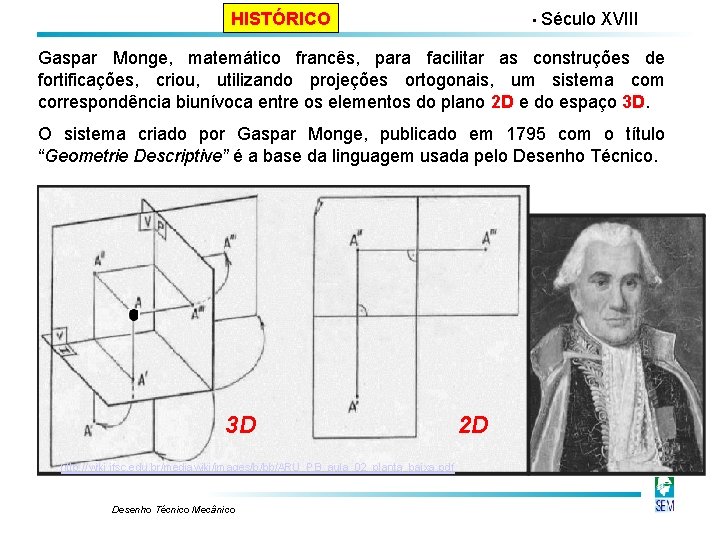

HISTÓRICO • Século XVIII Gaspar Monge, matemático francês, para facilitar as construções de fortificações, criou, utilizando projeções ortogonais, um sistema com correspondência biunívoca entre os elementos do plano 2 D e do espaço 3 D. O sistema criado por Gaspar Monge, publicado em 1795 com o título “Geometrie Descriptive” é a base da linguagem usada pelo Desenho Técnico. 3 D http: //wiki. ifsc. edu. br/mediawiki/images/b/bb/ARU_PB_aula_02_planta_baixa. pdf Desenho Técnico Mecânico 2 D

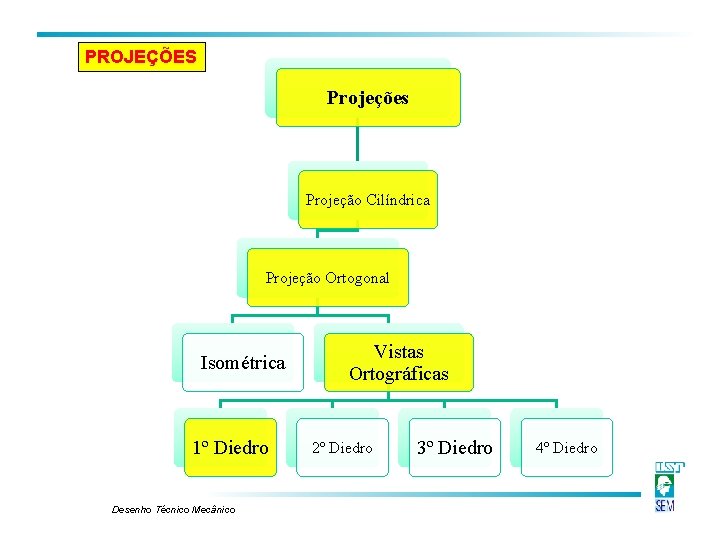

PROJEÇÕES Projeções Projeção Cilíndrica Projeção Ortogonal Isométrica 1º Diedro Desenho Técnico Mecânico Vistas Ortográficas 2º Diedro 3º Diedro 4º Diedro

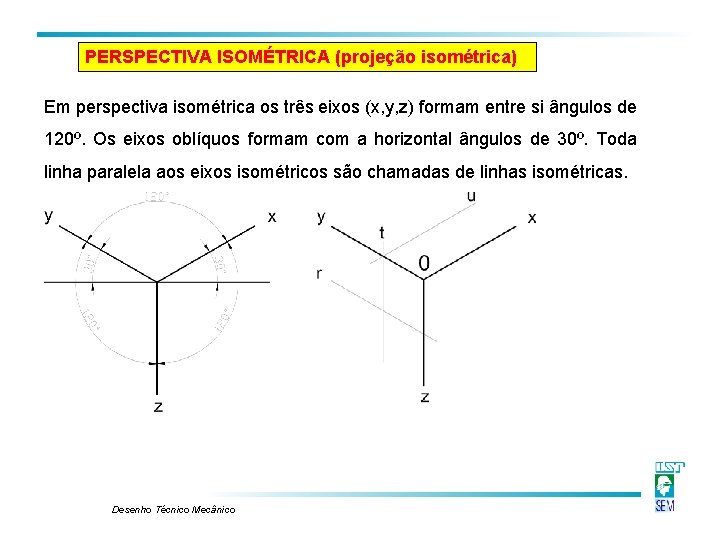

PERSPECTIVA ISOMÉTRICA (projeção isométrica) Em perspectiva isométrica os três eixos (x, y, z) formam entre si ângulos de 120º. Os eixos oblíquos formam com a horizontal ângulos de 30º. Toda linha paralela aos eixos isométricos são chamadas de linhas isométricas. Desenho Técnico Mecânico

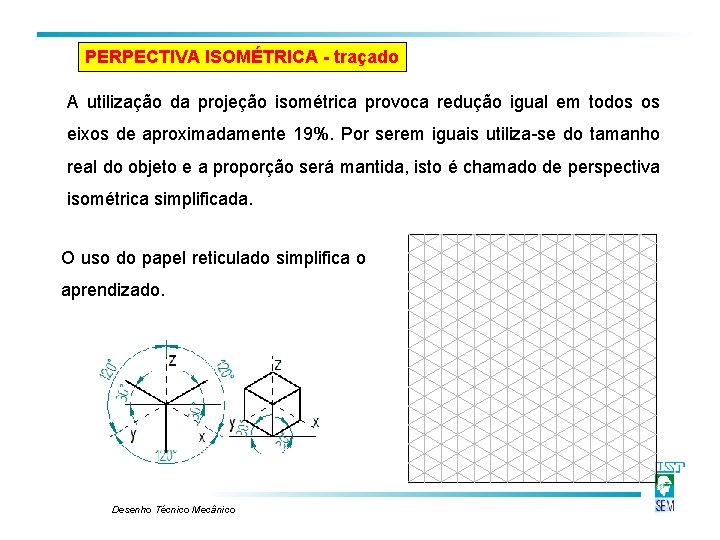

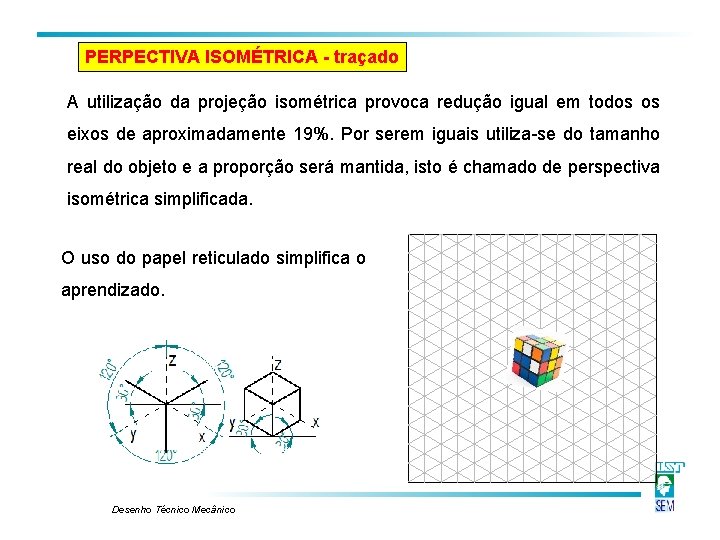

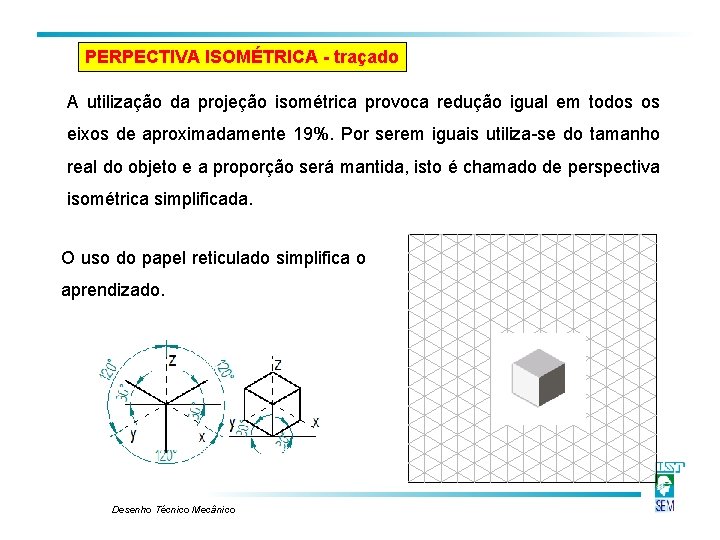

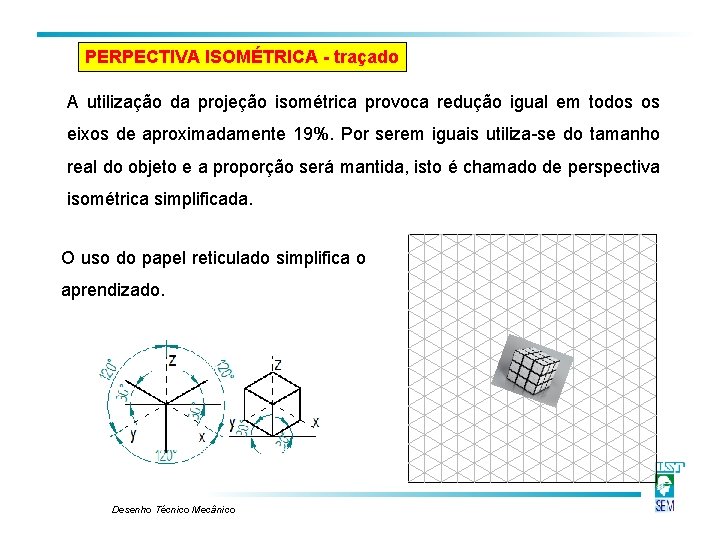

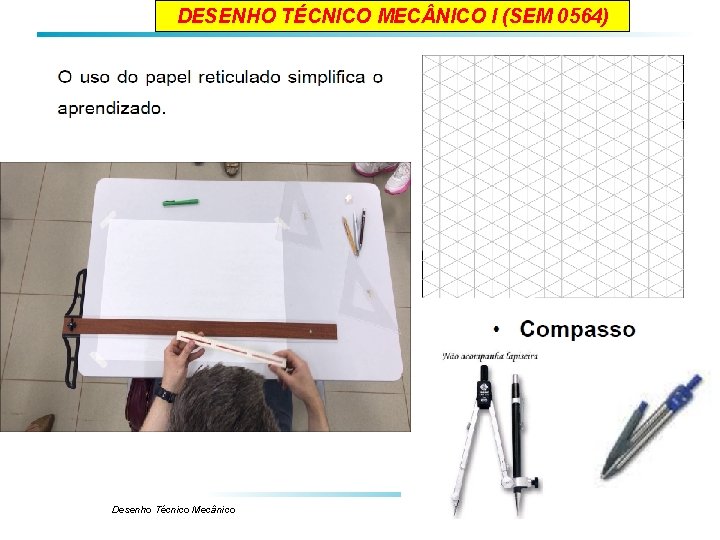

PERPECTIVA ISOMÉTRICA - traçado A utilização da projeção isométrica provoca redução igual em todos os eixos de aproximadamente 19%. Por serem iguais utiliza-se do tamanho real do objeto e a proporção será mantida, isto é chamado de perspectiva isométrica simplificada. O uso do papel reticulado simplifica o aprendizado. Desenho Técnico Mecânico

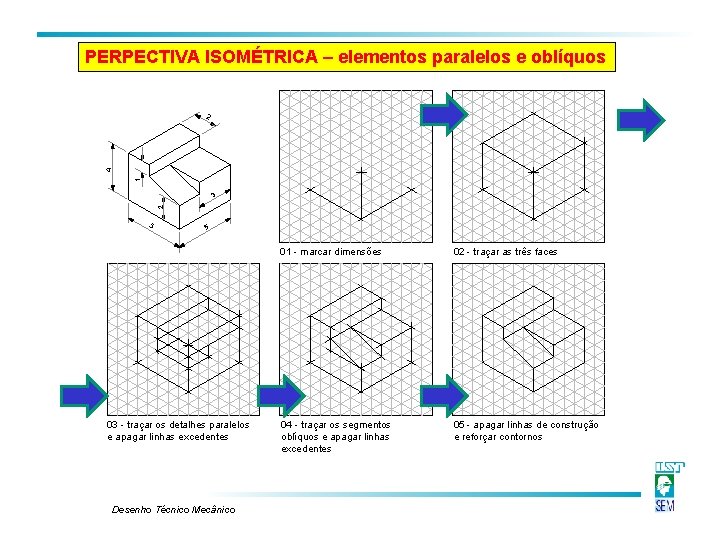

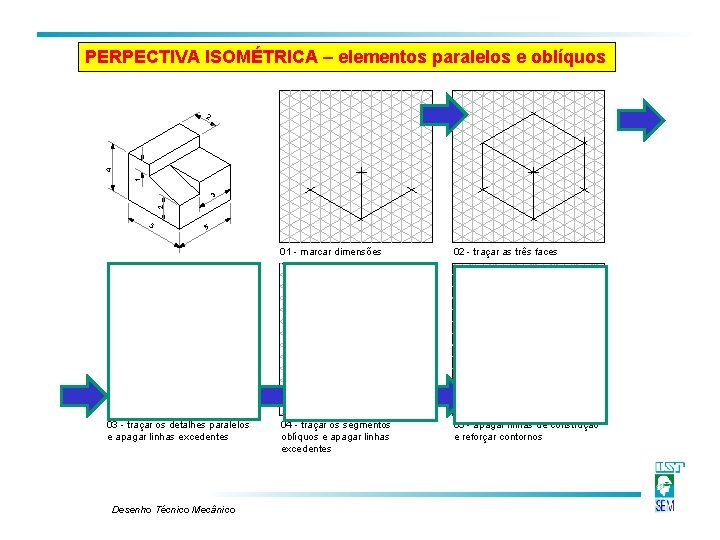

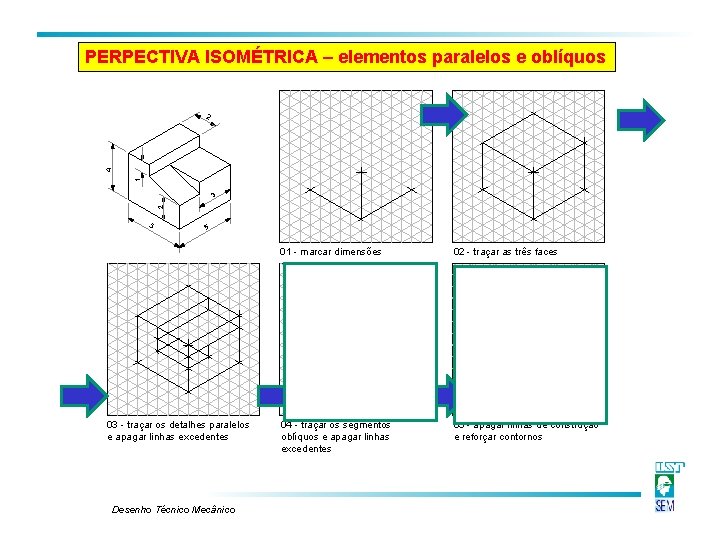

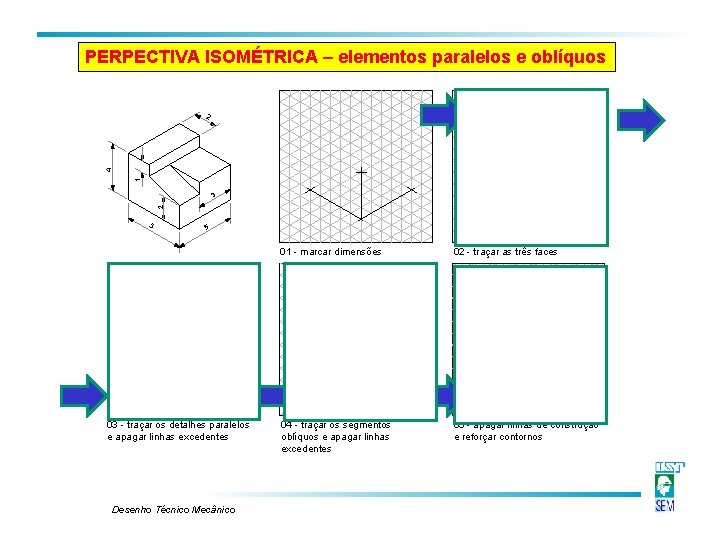

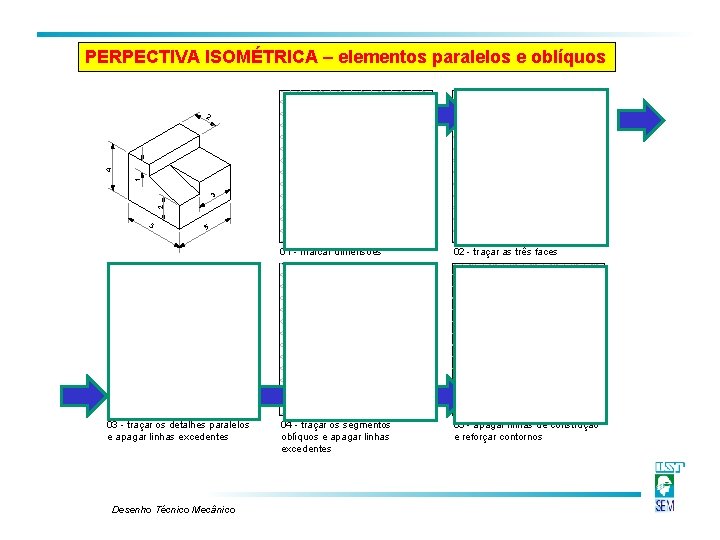

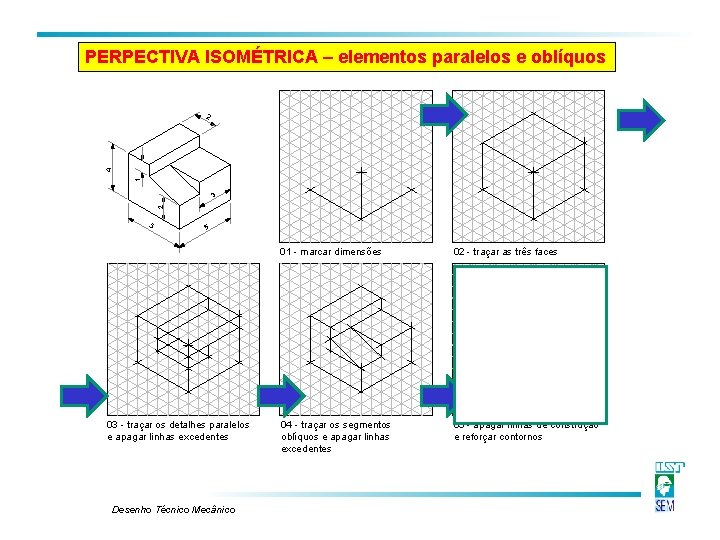

PERPECTIVA ISOMÉTRICA – elementos paralelos e oblíquos 1 4 2 2 3 5 5 03 - traçar os detalhes paralelos e apagar linhas excedentes Desenho Técnico Mecânico 01 - marcar dimensões 02 - traçar as três faces 04 - traçar os segmentos oblíquos e apagar linhas excedentes 05 - apagar linhas de construção e reforçar contornos

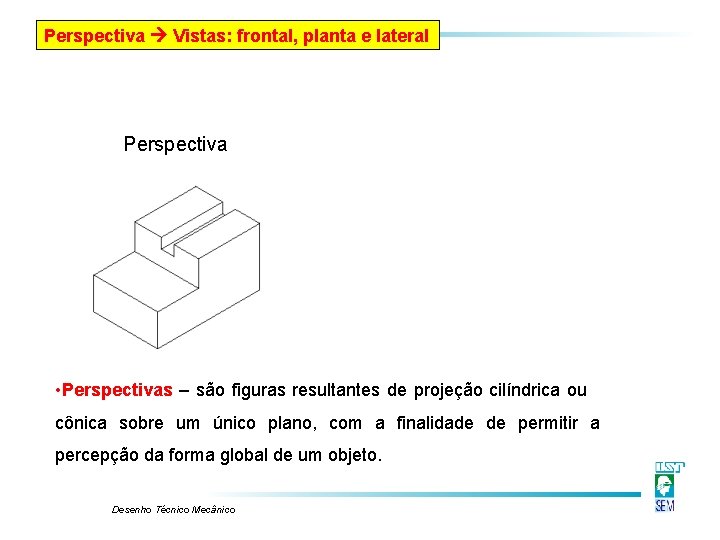

Perspectiva Vistas: frontal, planta e lateral Perspectiva • Perspectivas – são figuras resultantes de projeção cilíndrica ou cônica sobre um único plano, com a finalidade de permitir a percepção da forma global de um objeto. Desenho Técnico Mecânico

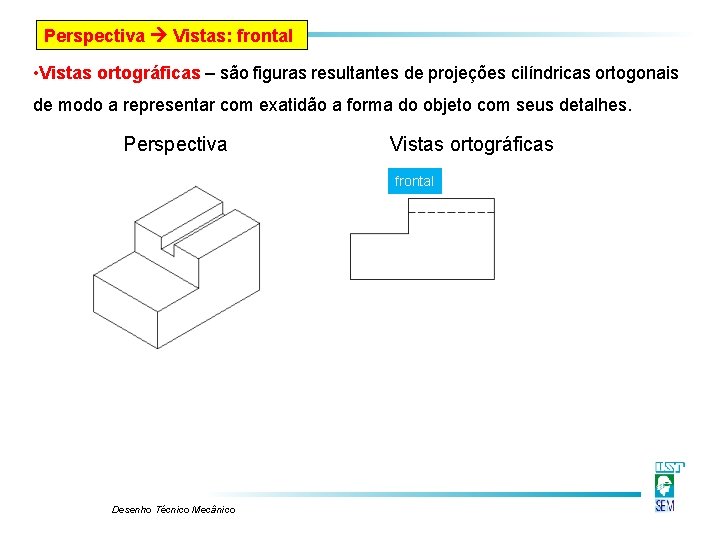

Perspectiva Vistas: frontal • Vistas ortográficas – são figuras resultantes de projeções cilíndricas ortogonais de modo a representar com exatidão a forma do objeto com seus detalhes. Perspectiva Vistas ortográficas frontal Desenho Técnico Mecânico

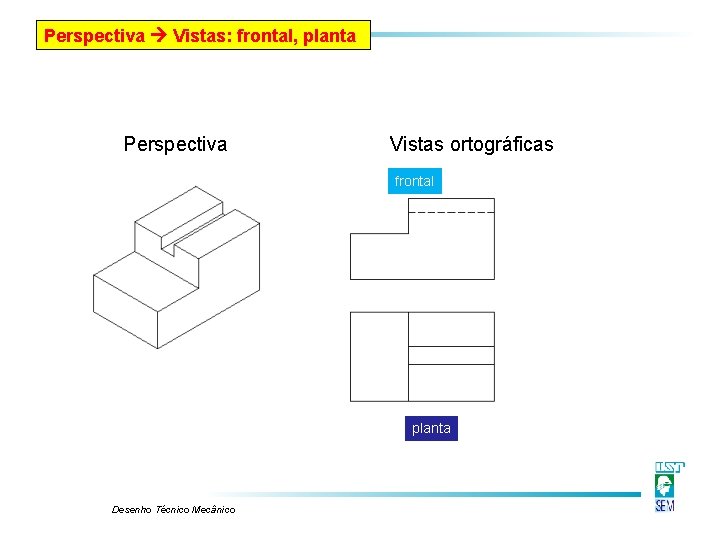

Perspectiva Vistas: frontal, planta Perspectiva Vistas ortográficas frontal planta Desenho Técnico Mecânico

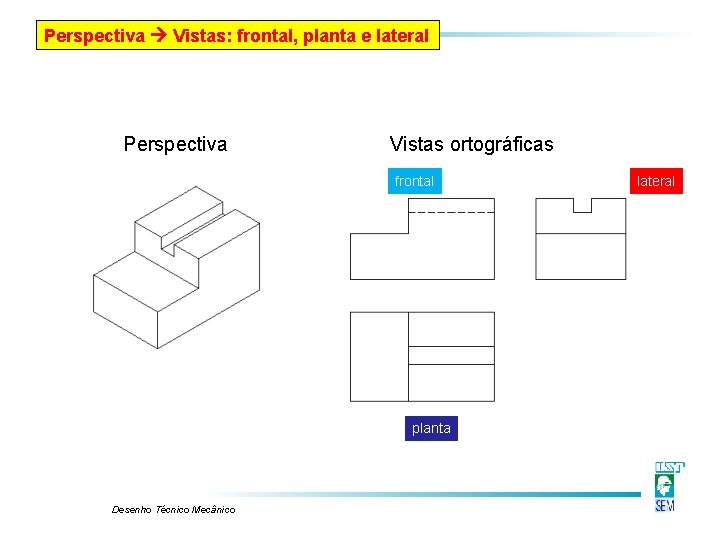

Perspectiva Vistas: frontal, planta e lateral Perspectiva Vistas ortográficas frontal planta Desenho Técnico Mecânico lateral

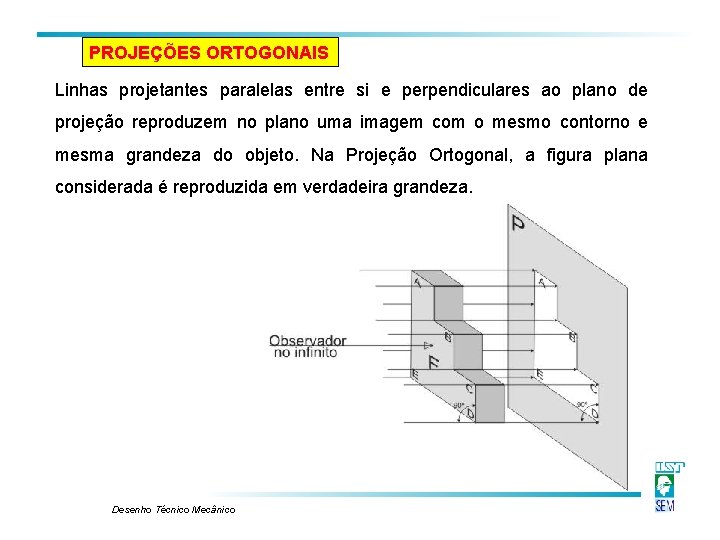

PROJEÇÕES ORTOGONAIS Linhas projetantes paralelas entre si e perpendiculares ao plano de projeção reproduzem no plano uma imagem com o mesmo contorno e mesma grandeza do objeto. Na Projeção Ortogonal, a figura plana considerada é reproduzida em verdadeira grandeza. Desenho Técnico Mecânico

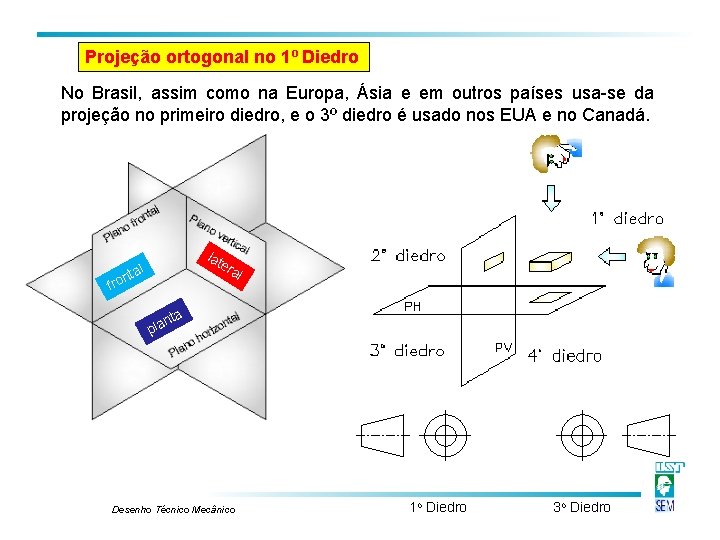

Projeção ortogonal no 1º Diedro No Brasil, assim como na Europa, Ásia e em outros países usa-se da projeção no primeiro diedro, e o 3º diedro é usado nos EUA e no Canadá. lat era l nta l fro ta n pla Desenho Técnico Mecânico 1 o Diedro 3 o Diedro

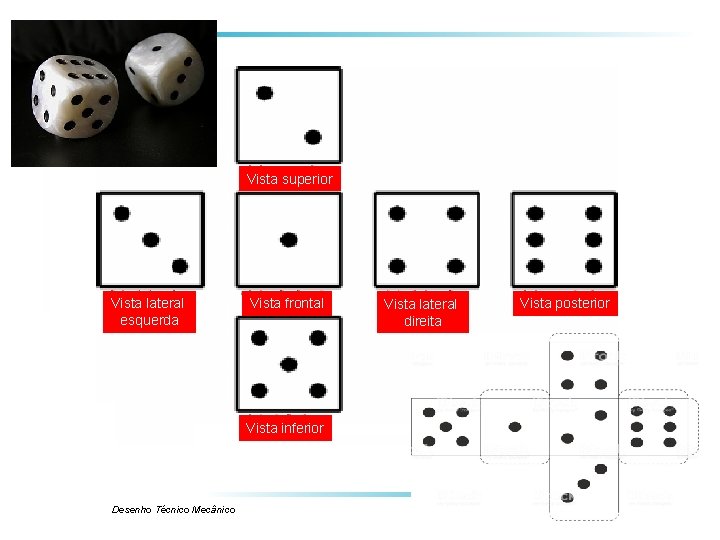

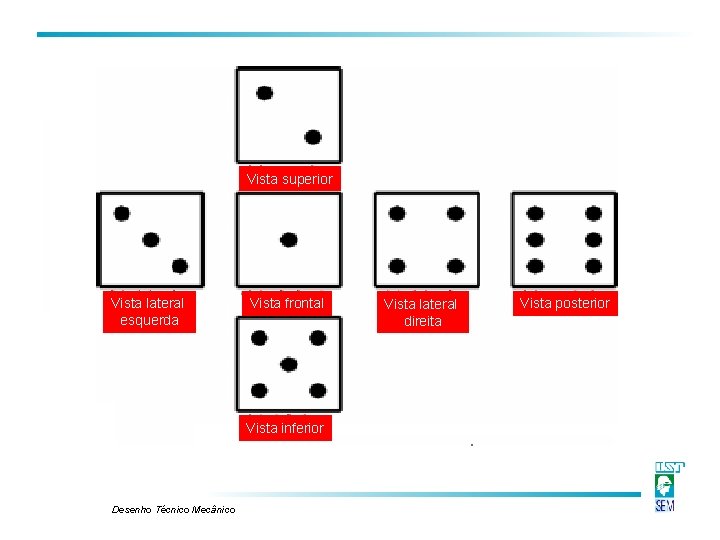

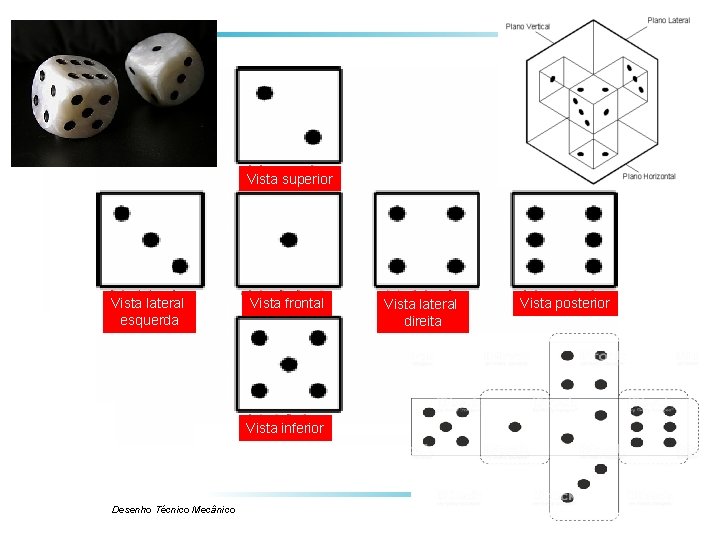

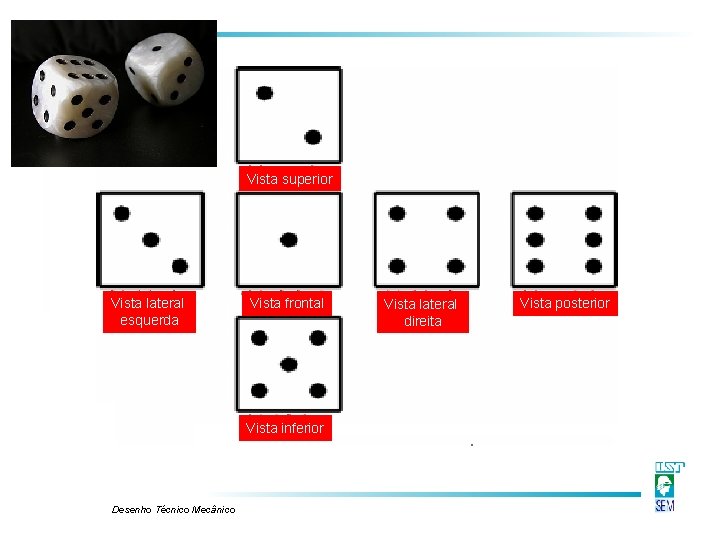

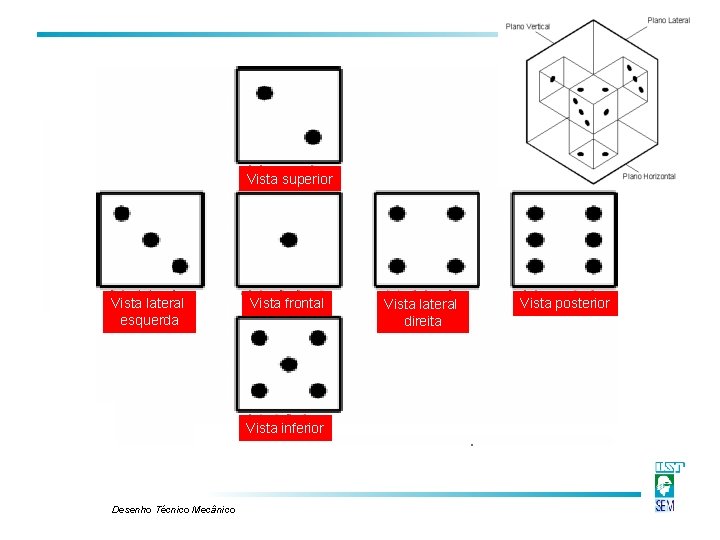

Vista superior Vista lateral esquerda Vista frontal Vista inferior Desenho Técnico Mecânico Vista lateral direita Vista posterior

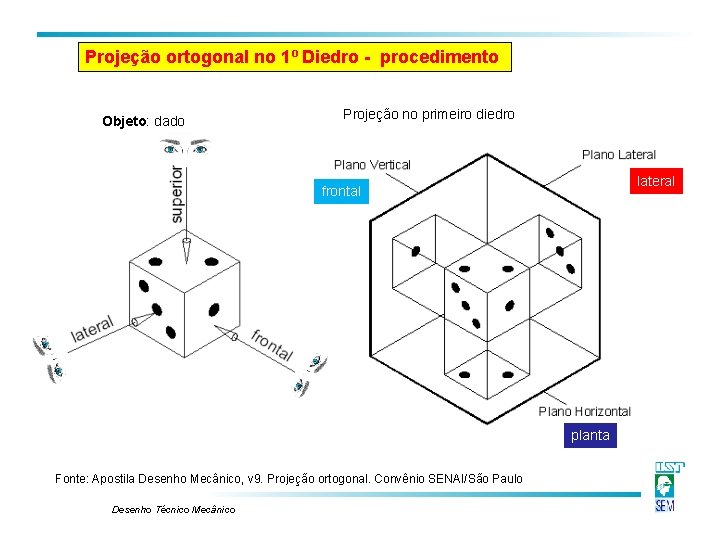

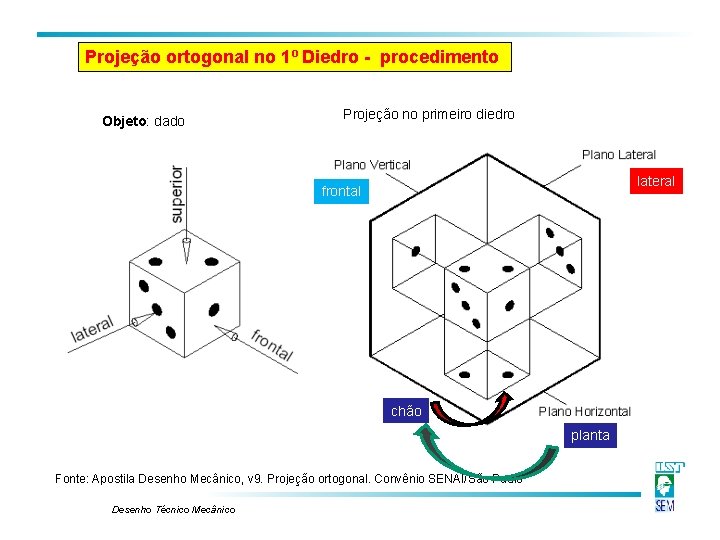

Projeção ortogonal no 1º Diedro - procedimento Objeto: dado Projeção no primeiro diedro lateral frontal planta Fonte: Apostila Desenho Mecânico, v 9. Projeção ortogonal. Convênio SENAI/São Paulo Desenho Técnico Mecânico

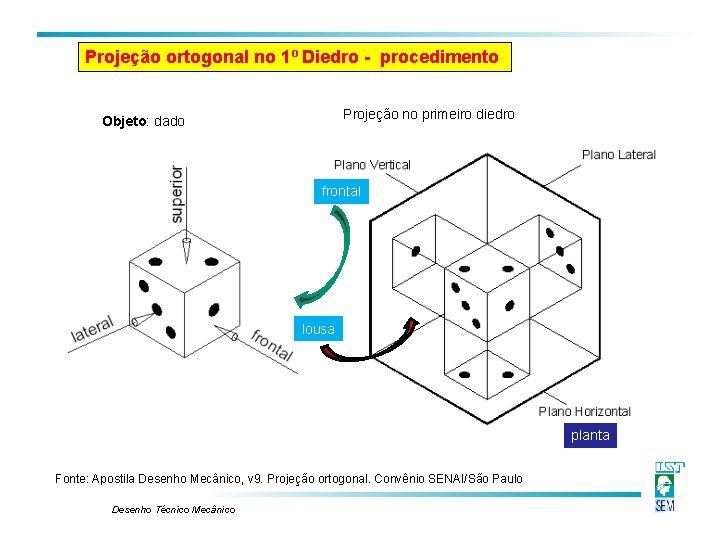

Projeção ortogonal no 1º Diedro - procedimento Projeção no primeiro diedro Objeto: dado frontal lousa planta Fonte: Apostila Desenho Mecânico, v 9. Projeção ortogonal. Convênio SENAI/São Paulo Desenho Técnico Mecânico

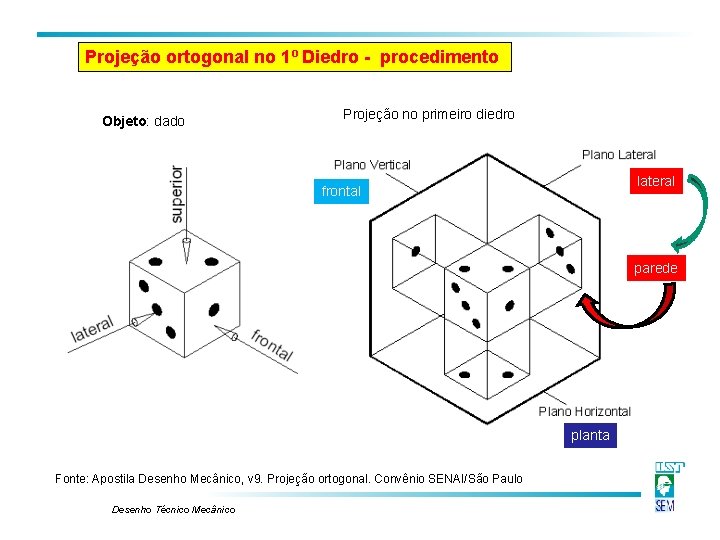

Projeção ortogonal no 1º Diedro - procedimento Objeto: dado Projeção no primeiro diedro lateral frontal parede planta Fonte: Apostila Desenho Mecânico, v 9. Projeção ortogonal. Convênio SENAI/São Paulo Desenho Técnico Mecânico

Projeção ortogonal no 1º Diedro - procedimento Objeto: dado Projeção no primeiro diedro lateral frontal chão planta Fonte: Apostila Desenho Mecânico, v 9. Projeção ortogonal. Convênio SENAI/São Paulo Desenho Técnico Mecânico

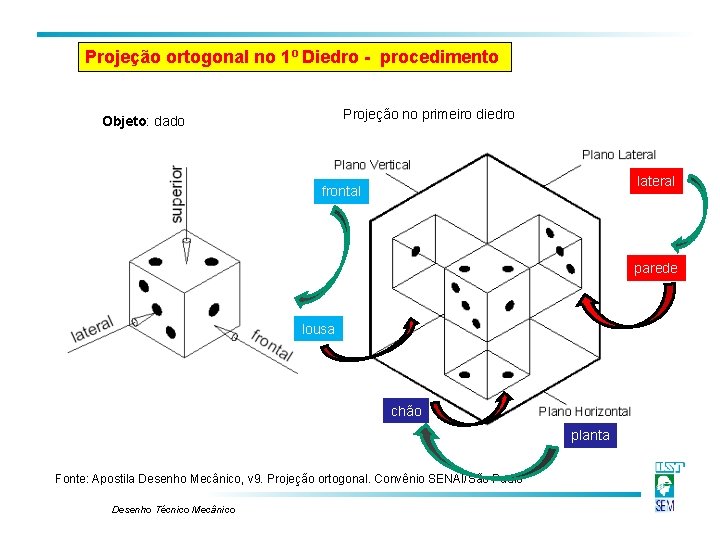

Projeção ortogonal no 1º Diedro - procedimento Projeção no primeiro diedro Objeto: dado lateral frontal parede lousa chão planta Fonte: Apostila Desenho Mecânico, v 9. Projeção ortogonal. Convênio SENAI/São Paulo Desenho Técnico Mecânico

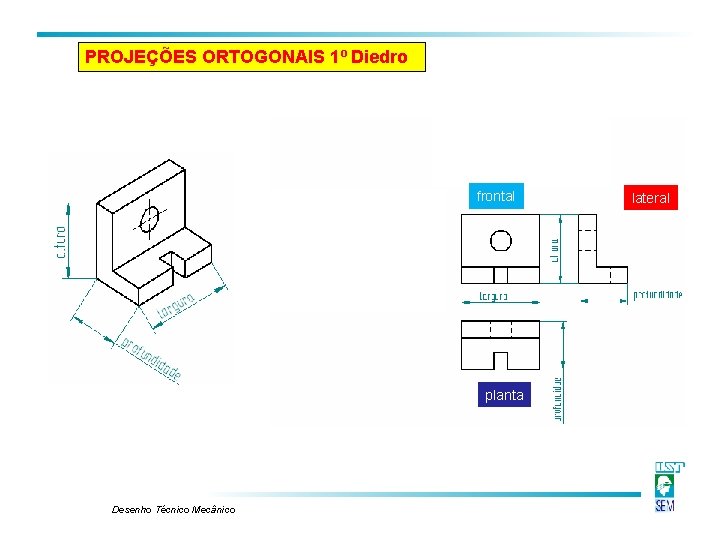

PROJEÇÕES ORTOGONAIS 1º Diedro frontal planta Desenho Técnico Mecânico lateral

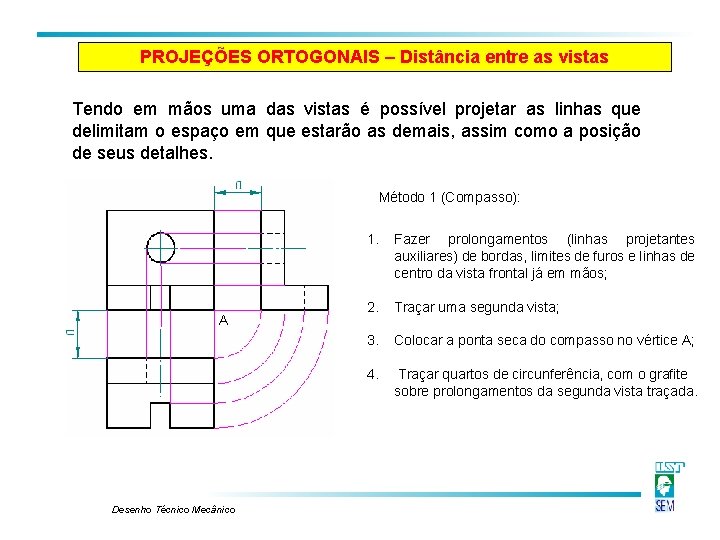

PROJEÇÕES ORTOGONAIS – Distância entre as vistas Tendo em mãos uma das vistas é possível projetar as linhas que delimitam o espaço em que estarão as demais, assim como a posição de seus detalhes. Método 1 (Compasso): A Desenho Técnico Mecânico 1. Fazer prolongamentos (linhas projetantes auxiliares) de bordas, limites de furos e linhas de centro da vista frontal já em mãos; 2. Traçar uma segunda vista; 3. Colocar a ponta seca do compasso no vértice A; 4. Traçar quartos de circunferência, com o grafite sobre prolongamentos da segunda vista traçada.
