Desenho Técnico -Apresentação do curso -Diedro -Projeção no 1º diedro - Exercícios Prof. Eduardo Makoto Suzuki

Curso prático Avaliação: ◦ Desempenho em relação ao tema. ◦ Apresentação, clareza e organização do trabalho apresentado. ◦ Trabalho individual. ◦ Participação e comportamento em sala de aula e no trato com demais colegas do ambiente. ◦ Assiduidade e pontualidade. Apresentação do curso

Ler e Interpretar, desenhos técnicos mecânicos; Fazer croquis e desenhos técnicos dos principais componentes de acordo com as formas padrões de representação. Elaborar croquis e desenhos mecânicos, aplicando as normas e tabelas técnicas e correlacionando as técnicas de desenho com seus fundamentos matemáticos e geométricos. Interpretar normas, tabelas, manuais e catálogos técnicos; Saber representar elementos de maquinas sob forma de desenho técnico. COMPETÊNCIAS E HABILIDADES

Lapiseira 0, 5 mm Borracha Jogo de esquadro 30º e 45º com escala Transferidor Compasso Papel A 4 gramatura 75 g/m² Material do curso

Procurar o professor em atendimento paralelo. E-mail: eduardo. suzuki@ifsc. edu. br Dúvidas

Ferramenta para comunicação de informações, forma ou detalhes. Originou-se através dos conceitos de geometria descritiva, desenvolvidos por Gaspar Monge. Não depende de habilidade. Foca na representação simples da realidade no plano bidimensional, principalmente para estudo de casos. Depende de normas. Desenho técnico. . .

ABNT –Associação Brasileira de Normas Técnicas ASME –Sociedade Americana de Engenharia Mecânica (American Society of Mechanical Engeering) ASTM -Sociedade Americana para Testes e Materiais (American Society for Testing and Materials) BS –Normas Britânicas (British Standards) DIN –Instituto Alemão para Normalização (Deutsches Institut für Normung) ISO –Organização Internacional para Normalização (International Organization for Standardization) JIS –Normas da Indústria Japonesa (Japan Industry Standards) SAE –Sociedade de Engenharia Automotiva ( Society of Automotive Engeering) Normas de principais entidades no mundo

É um ramo da geometria que tem como objetivo representar objetos de três dimensões em um plano bidimensional e, a partir das projeções, determinar distâncias, ângulos, áreas e volumes em suas verdadeiras grandezas. A épura de Monge é a planificação do que foi projetado ortogonalmente nos planos de projeção, também ortogonais entre si. Geometria descritiva

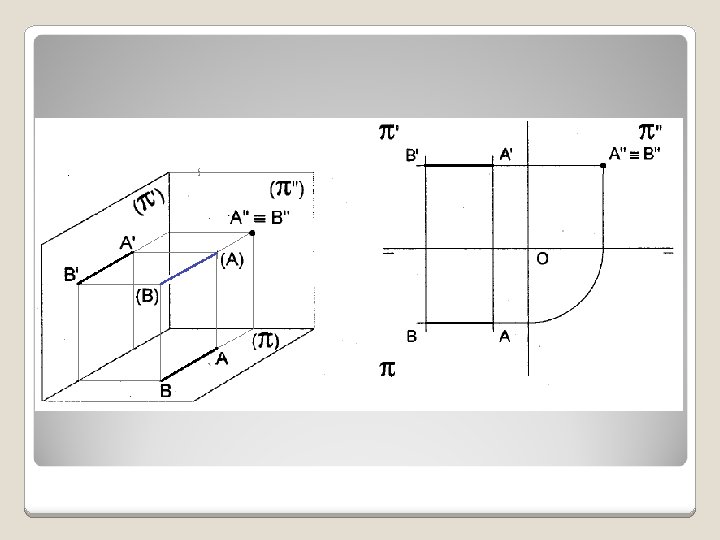

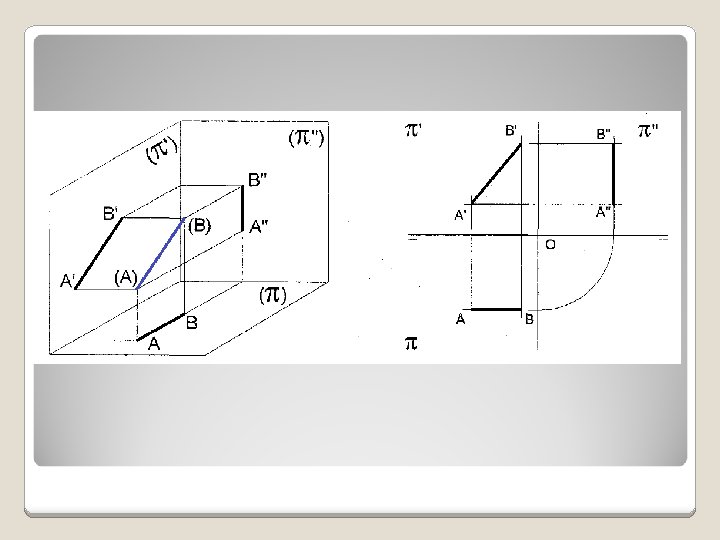

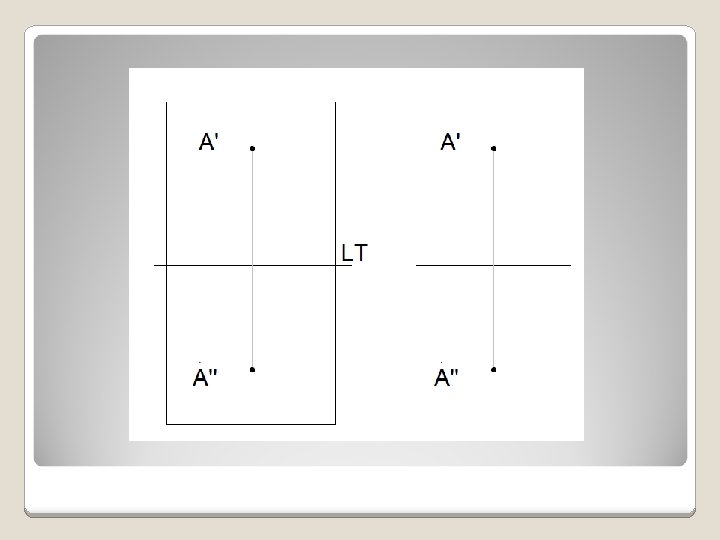

Planos de projeção e épura

Diedros

Projeção no 1º Diedro

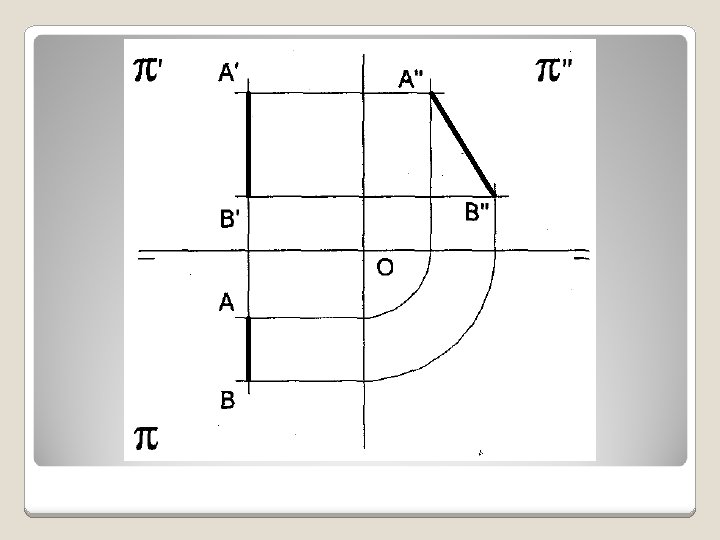

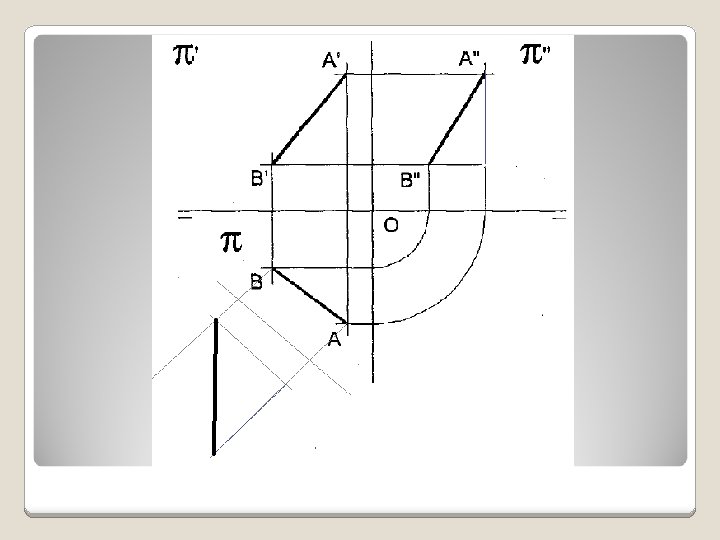

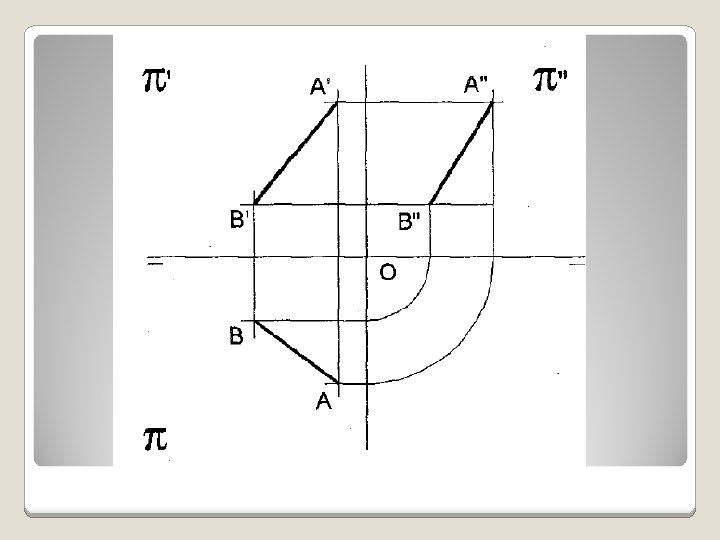

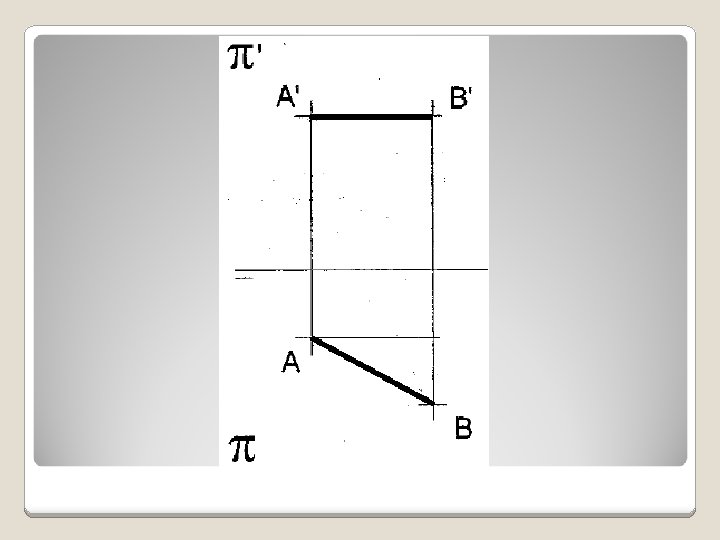

Verdadeira grandeza (VG)

Projeção de figuras planas

Projeção de sólidos tridimensionais

Desenho técnico

Esboçar a épura dos objetos abaixo: Exercício
