Desenho Geométrico Esquadros

Par de esquadros n Para medir e marcar ângulos você aprendeu a usar o transferidor. Agora vamos aprender a usar o par de esquadros.

n Observe nas figuras a medida de cada um dos ângulos dos esquadros.

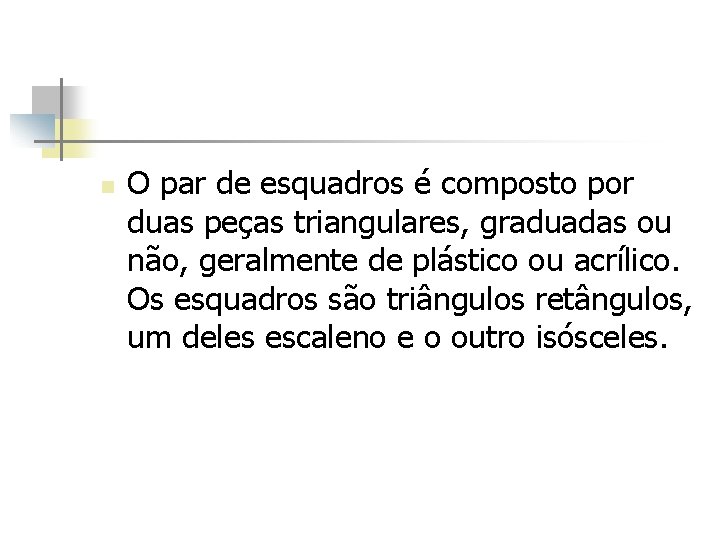

n O par de esquadros é composto por duas peças triangulares, graduadas ou não, geralmente de plástico ou acrílico. Os esquadros são triângulos retângulos, um deles escaleno e o outro isósceles.

n Os traçados podem ser feitos combinando-se dois esquadros ou um esquadro e uma régua:

Usando o par de esquadros para traçar retas perpendiculares n Dada a reta r, trace uma reta s perpendicular a ela. r

n Colocamos o par de esquadros na posição indicada na figura abaixo e efetuamos o giro de um dos esquadros conforme as setas indicam.

n Traçamos a reta s perpendicular a reta r.

s r

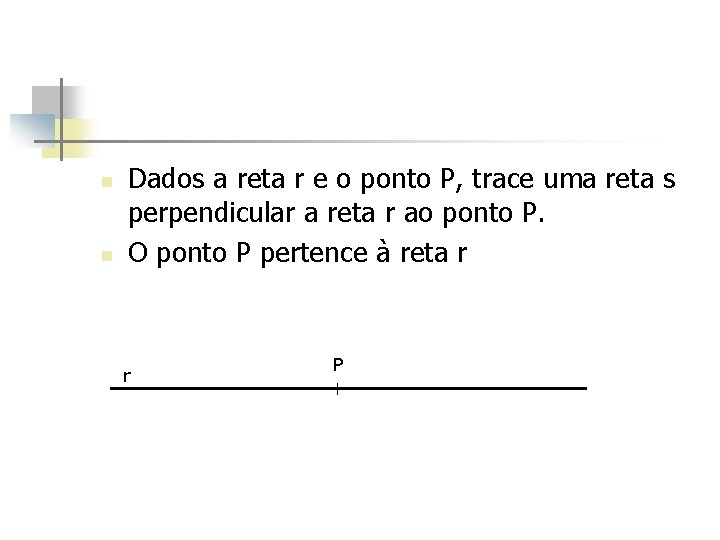

n n Dados a reta r e o ponto P, trace uma reta s perpendicular a reta r ao ponto P. O ponto P pertence à reta r r P

n Coloque os esquadros na posição vista anteriormente e faça o giro de um deles conforme a indicação das setas. Se necessário, deslize o esquadro até o ponto P, sempre apoiado no segundo esquadro, que permanece fixo.

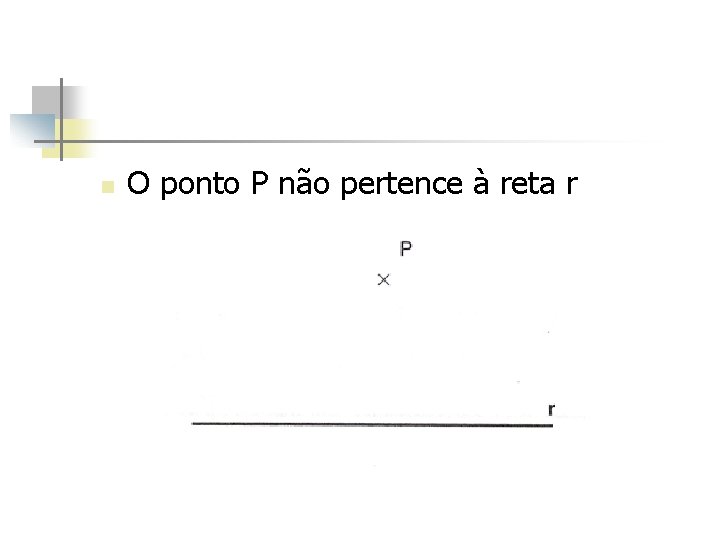

n O ponto P não pertence à reta r

n A seqüência é a mesma do exemplo anterior.

Usando o par de esquadros para traçar retas paralelas n Podemos observar, que o par de esquadros podem ser posicionados de diversas maneiras para fazer um mesmo trabalho, por exemplo:

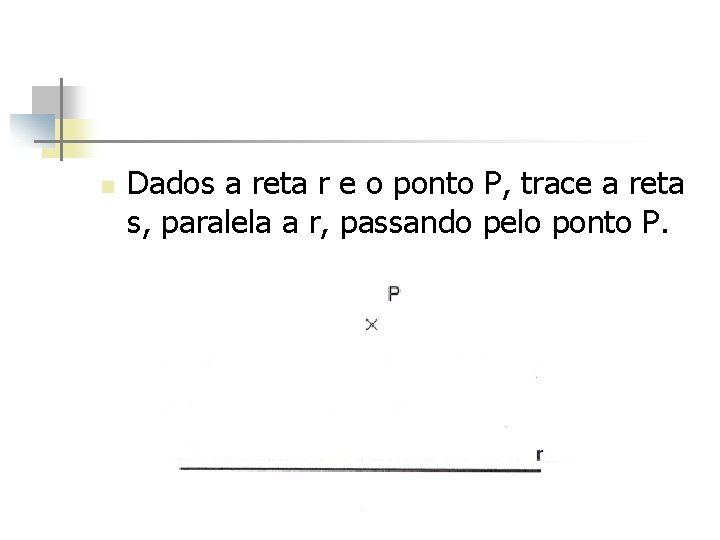

n Dados a reta r e o ponto P, trace a reta s, paralela a r, passando pelo ponto P.

n Colocando os esquadros na posição indicada na figura abaixo e mantendo fixo o esquadro de apoio, deslizamos o outro conforme a indicação das setas.

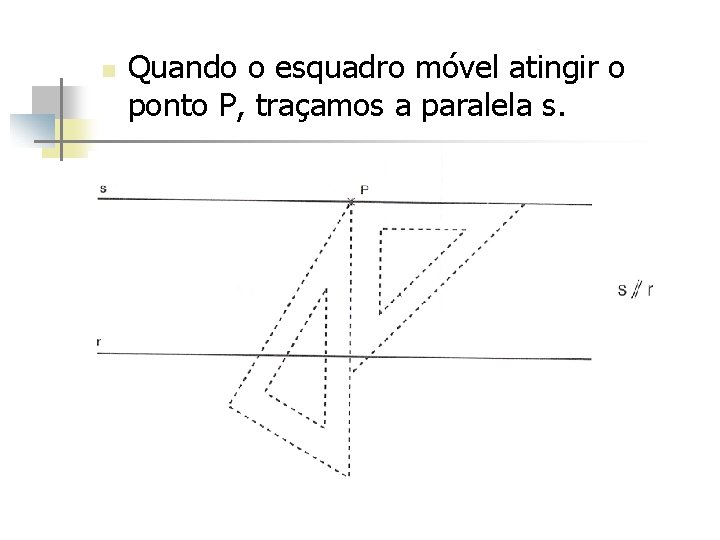

n Quando o esquadro móvel atingir o ponto P, traçamos a paralela s.

n Dada a reta r, trace o par de paralelas s e s´, distantes 2, 0 cm de r r

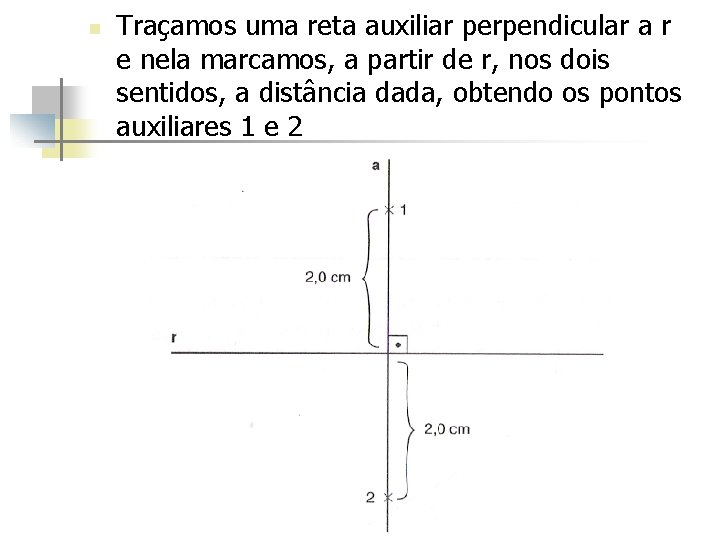

n Traçamos uma reta auxiliar perpendicular a r e nela marcamos, a partir de r, nos dois sentidos, a distância dada, obtendo os pontos auxiliares 1 e 2

n Colocamos o esquadros na posição desejada e traçamos as retas pedidas.

Usando o par de esquadros para traçar retas oblíquas n Retas oblíquas podem ser facilmente traçadas com o auxílio do transferidor, mas é interessante aprender a traçá-las usando o par de esquadros.

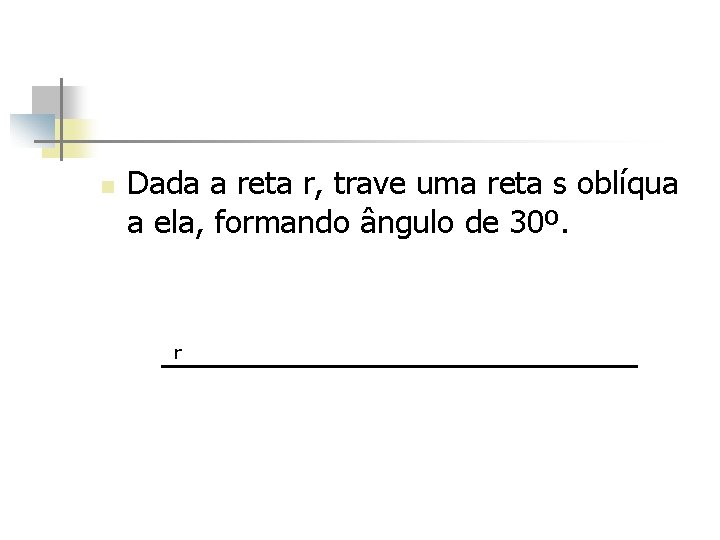

n Dada a reta r, trave uma reta s oblíqua a ela, formando ângulo de 30º. r

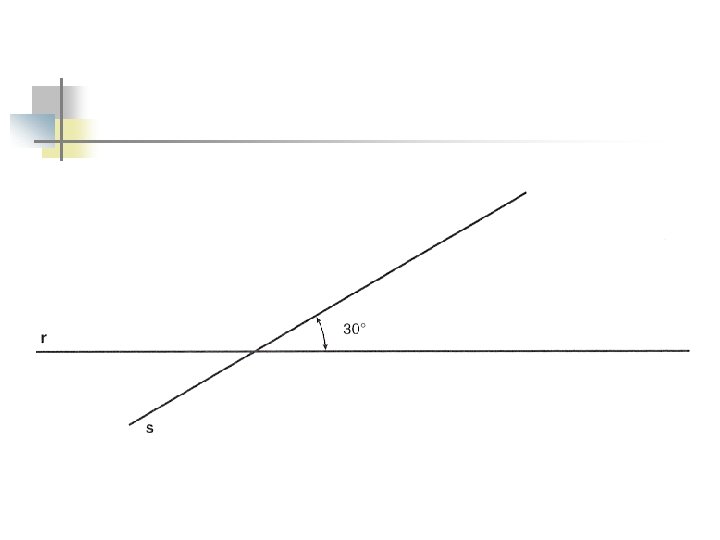

n Colocamos o esquadro escaleno apoiado no esquadro isósceles, na posição indicada abaixo, e traçamos s r formando 30º.

n Dada a reta r, trace uma reta s oblíqua a ela, formando ângulo de 60º. r

n Procedemos como antes, tomando cuidado de posicionar o esquadro escaleno em seu ângulo de 60º.

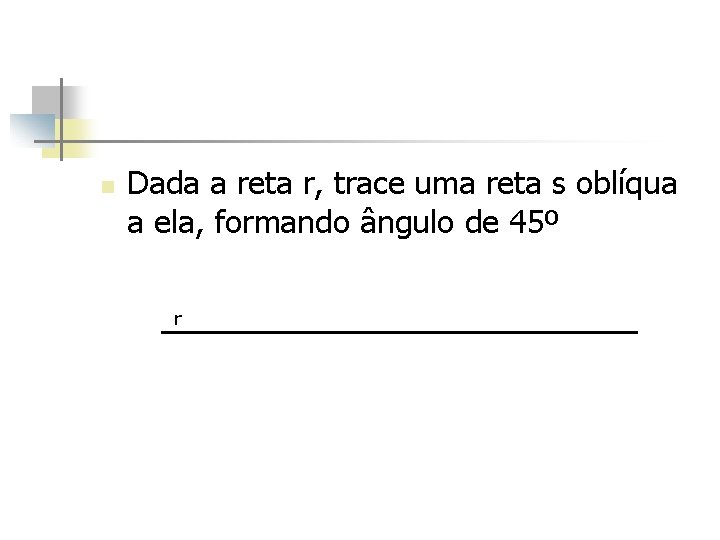

n Dada a reta r, trace uma reta s oblíqua a ela, formando ângulo de 45º r

n Devemos agora escolher o esquadro isósceles para o traçado de s.
