Desenho de Arquitetura Caracteres para escrita em Desenho
- Slides: 18
Desenho de Arquitetura Caracteres para escrita em Desenho Técnico Aplicação de Linhas no Desenho Técnico
Desenho de Arquitetura � Alunos 3º período Engenharia Civil: � Bruno � Alex Richard � Danilo Martins � Ênio César � Layla Mohamed � Olivia Patricia � Tayron Souza
Caracteres �Assim como o resto do desenho técnico, as letras e algarismos também seguem uma forma definida por norma. Até pouco tempo atrás as letras eram desenhadas individualmente com o auxílio de normógrafos e “aranhas”.
Caracteres Normógrafo
Caracteres �Em 1993, criaram a NBR 8402, que fala sobre as normas para a escrita em desenho técnico onde as principais exigências são: a) legibilidade; b) uniformidade; c) adequação à microfilmagem e a outros processos de reprodução.
Caracteres • Notas -> Os caracteres devem ser claramente distinguíveis entre si, para evitar qualquer troca ou algum desvio mínimo da forma ideal. -> Para facilitar a escrita, deve ser aplicada a mesma largura de linha para letras maiúsculas e minúsculas.
Caracteres • Notas -> Os caracteres devem ser escritos de forma que as linhas se cruzem ou se toquem, aproximadamente, em ângulo reto. -> A escrita pode ser vertical ou inclinada, em um ângulo de 15° para a direita em relação à vertical.
Caracteres

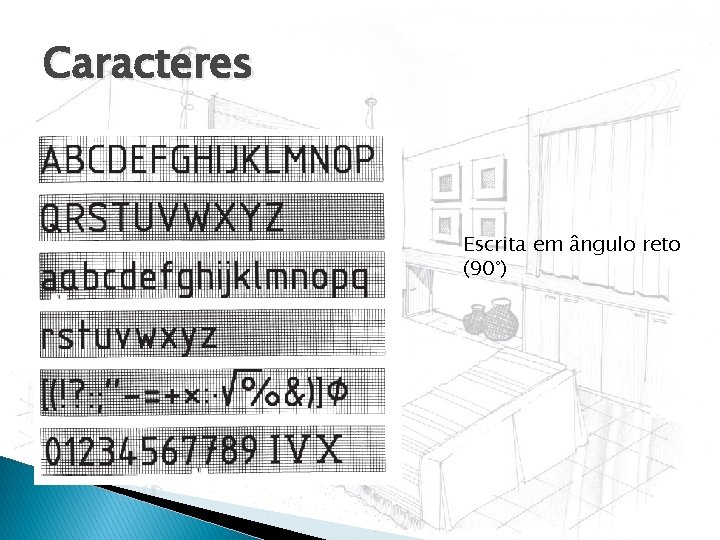

Caracteres Escrita em ângulo reto (90°)
Caracteres Escrita em ângulo Inclinado (15°para a direita)
Linhas �A largura das linhas deve ser escolhida conforme o tipo, dimensão, escala e densidade. �As larguras 0. 13 e 0. 18 mm são utilizadas apenas para originais em que a reprodução se faz em escala natural, não sendo recomendadas para reproduções com redução.

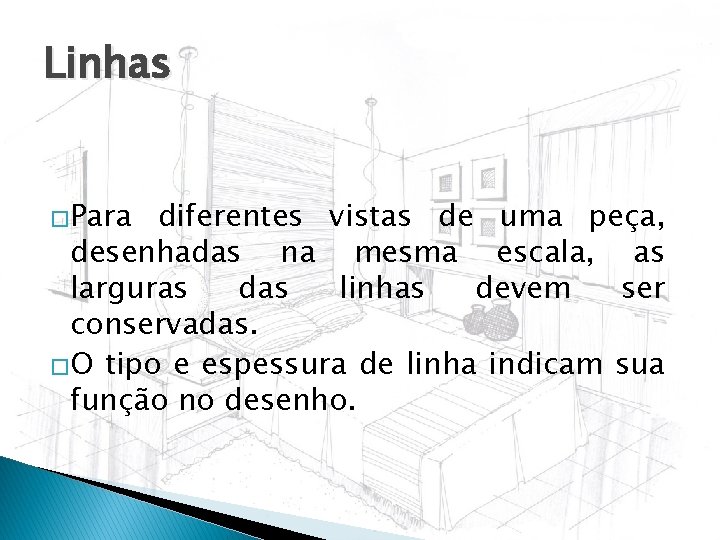

Linhas �Para diferentes vistas de uma peça, desenhadas na mesma escala, as larguras das linhas devem ser conservadas. �O tipo e espessura de linha indicam sua função no desenho.
Linhas Contínua estreita – hachuras, cotas Contínua larga – arestas e contornos visíveis de peças, caracteres, indicação de corte ou vista.
Linhas Tracejada larga – lados invisíveis
Linhas Traço e ponto larga – planos de corte (extremidades e mudança de plano) Traço e ponto estreita – eixos, planos de corte
Linhas Traço e dois pontos estreita – peças adjacentes
Linhas Contínua a mão livre estreita (ou contínua e “zig-zag”, estreita) – linha de ruptura
Linhas � Prioridade 1. 2. 3. 4. 5. de linhas coincidentes: Contornos visíveis Contornos não visíveis Planos de cortes e seções Linhas de centro e simetria Linhas de cota e auxiliar
