DESENHO APLICADO À AUTOMAÇÃO E CONTROLE Aula 01 Corte Total

DESENHO APLICADO À AUTOMAÇÃO E CONTROLE Aula 01 Corte Total

Corte Objeto do corte: mostrar a parte interna de forma que a informação gráfica

Corte Objeto do corte: mostrar a parte interna de forma que a informação gráfica seja a mais clara possível. A imagem com linhas tracejadas dificulta a compreensão do detalhes internos.

Corte Total Definição A representação do corte é exatamente imaginar que a peça encontra-se

Corte Total Definição A representação do corte é exatamente imaginar que a peça encontra-se partida ou quebrada, mostrando assim os detalhes internos.

Corte Total Deve-se escolher um plano “imaginário” denominado plano de corte O corte total

Corte Total Deve-se escolher um plano “imaginário” denominado plano de corte O corte total atravessa a peça completamente

Corte em vistas Os cortes podem ser representados em qualquer vista do desenho. Corte

Corte em vistas Os cortes podem ser representados em qualquer vista do desenho. Corte Frontal: visto de frente do observador

Corte em vistas Nesta posição o observador não vê os furos e o quadrado

Corte em vistas Nesta posição o observador não vê os furos e o quadrado da base PV: Plano Vertical PL: Plano Lateral PH: Plano Horizontal

Corte em vistas Na projeção do modelo cortado, no plano vertical (PV), os elementos

Corte em vistas Na projeção do modelo cortado, no plano vertical (PV), os elementos atingidos pelo corte são representados pelas linhas das arestas com contornos visíveis. A vista frontal do modelo analisado, com corte, deve ser representada como segue.

Corte em vistas As partes maciças do modelo, atingidas pelo plano de corte, são

Corte em vistas As partes maciças do modelo, atingidas pelo plano de corte, são representadas hachuradas. A ABNT estabelece o tipo de hachura para cada material

Hachuras Na projeção em corte, a superfície imaginada cortada é preenchida com hachuras que

Hachuras Na projeção em corte, a superfície imaginada cortada é preenchida com hachuras que são linhas estreitas geralmente traçadas a 45°, porém em alguns casos é permitido uma inclinação de 30°.

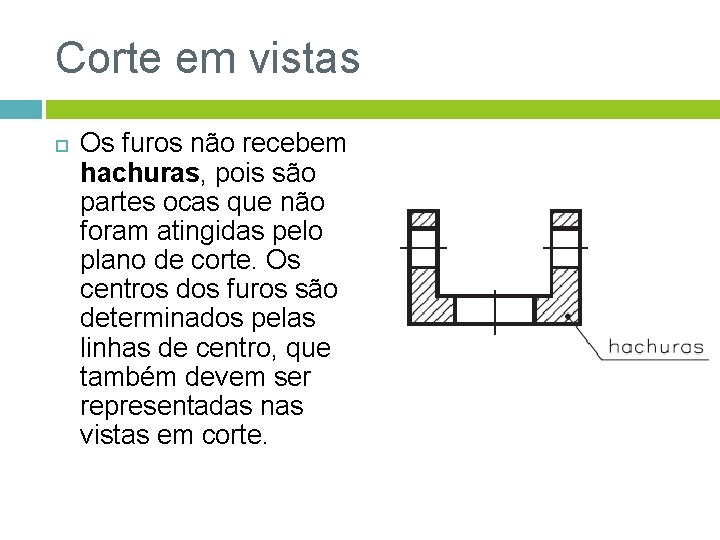

Corte em vistas Os furos não recebem hachuras, pois são partes ocas que não

Corte em vistas Os furos não recebem hachuras, pois são partes ocas que não foram atingidas pelo plano de corte. Os centros dos furos são determinados pelas linhas de centro, que também devem ser representadas nas vistas em corte.

Indicação do plano de corte A vista superior e a vista lateral esquerda não

Indicação do plano de corte A vista superior e a vista lateral esquerda não devem ser representadas em corte porque o observador não as imaginou atingidas pelo plano de corte. A vista frontal está representada em corte porque o observador imaginou o corte vendo o modelo de frente. Sob a vista representada em corte, no caso a vista frontal, é indicado o nome do corte: Corte AA.

Setas, indicação e letras As letras do alfabeto, próximas às setas, dão o nome

Setas, indicação e letras As letras do alfabeto, próximas às setas, dão o nome ao corte. A ABNT determina o uso de duas letras maiúsculas repetidas para designar o corte: AA, BB, CC Linha que indica onde se imaginou passar o corte Linha do tipo Traço e ponto estreita

Fixando o entendimento 1 VISTA FRONTAL 2 VISTA SUPERIOR 3 PERSPECTIVA CORTE AA 4

Fixando o entendimento 1 VISTA FRONTAL 2 VISTA SUPERIOR 3 PERSPECTIVA CORTE AA 4 CORTE AA

Fixando o entendimento 1 VISTA FRONTAL 2 VISTA LATERAL CORTE AA 1 VISTA FRONTAL

Fixando o entendimento 1 VISTA FRONTAL 2 VISTA LATERAL CORTE AA 1 VISTA FRONTAL 2 3 CORTE AA 3 VISTA SUPERIOR

 ATIVIDADE 1: Desenhar a vista frontal, vista lateral esquerda, superior e o corte

ATIVIDADE 1: Desenhar a vista frontal, vista lateral esquerda, superior e o corte total (longitudinal)
