Description de lenrouleur 1 Chassis tract q Bobine

Description de l’enrouleur • 1/ Chassis tracté q. Bobine, q Moteur hydraulique q Les organes de contrôle de l’appareil q. Chariot qui porte le canon d’arrosage

Partie mécanique • Bobine = Tambour

• le trancannage : assure la régularité de l’enroulement des spires sur le tambour par le biais d’une vis ou un répartiteur de chaine situé sur le châssis, une barre appelé palpeur de spire permet de vérifier la bonne régularité de la répartition de celle-ci, en cas de mauvais enroulement elle bloque l’avancement

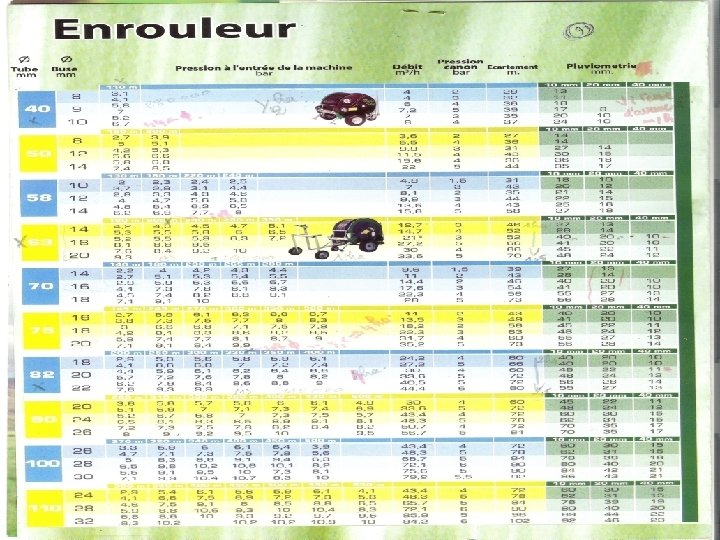

Partie mécanique Vitesse d’enroulement: la vitesse est fonction de la dose à apporter et du type de sol ( voir fiche technique)

Moteur hydraulique Permet le réenroulement du tuyau en agissant sur la bobine en utilisant la pression de l’eau dans le réseau 1. Moteur hydraulique à piston ( déplacement discontinue) • LE PISTON A DOUBLE EFFET : A équiper les premiers enrouleurs, son avantage c’est qu’il avait une forte puissance et ne consommer pas de pression, actuellement il est abandonné pour son inconvénient qui réside dans son usure à la qualité physique de l’eau et la perte de l’eau (avancement et son retour a sa position initial) prélever sur le débit. • LE VERIN SOUPLE (PNEURIDE) : enveloppes de pneumatiques accolés, diminuent avec l’augmentation de la dose les Utilise 02 pertes d’eau 2. Moteur hydraulique a turbine (continu): Ne consomme pas d’eau mais de la pression

Diamètre et longueur des tuyaux PE Diamètre (mm) 44 50 63 70 75 82 90 100 Longueurs mini et maxi (m) 11 O de 150 à 230 de 180 à 280 de 180 à 300 de 230 à 320 de 250 à 350 de 250 à 400 de 300 à 400

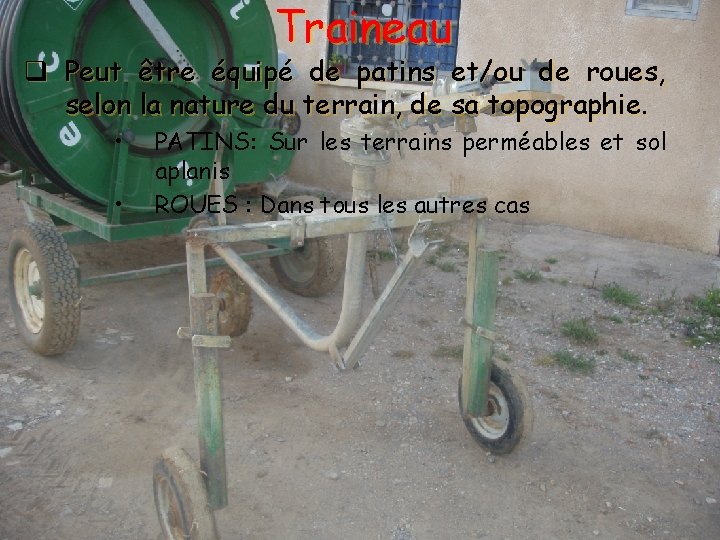

Traineau q Peut être équipé de patins et/ou de roues, selon la nature du terrain, de sa topographie. • • PATINS: Sur les terrains perméables et sol aplanis ROUES : Dans tous les autres cas

Principe d’utilisation 1/ Durée d’utilisation de l’enrouleur q. Confiant 24/24 surtout si l’appareil est grand q. Non confiant minimum 16 à 18 h 2/Pression de fonctionnement q Piston ou vérin souple : De 5 à 7 Bars q Turbine : De 8 à 10 Bars

vent q. On estime les pertes de 1 O à 15%; q Irrégularité de la répartition dans le champ d’action du canon; q. Surface irriguée est déformée et réduite en fonction de la vitesse et de la direction du vent q On considère qu’au-delà de 30 km/h ( force 4 BEAUFORT) l’arrosage doit être suspendu Astuces q Orientation perpendiculaire à la direction du vent q Le choix d’un angle de tir faible du canon q Le choix d’une buse de diamètre un peu plus gros

Largeur de la bande selon la vitesse du vent Importance du vent Facteur de correction 0 à 10 km/h: Beaufort 2 10 à 20 km/h: Beaufort 3 20 à 30 km/h: Beaufort 4 1. 6 x porté 1. 5 x porté 1. 4 x porté Au-delà de 30 km/h Arrêt de l’irrigation Feuilles frémissent Feuilles et branches agitées Soulèvement de poussière et feuilles de papier

NORMES DE SECURITE

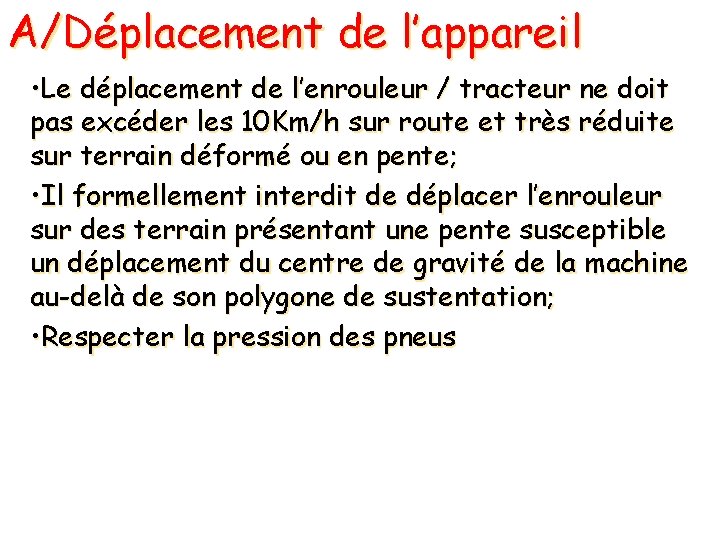

A/Déplacement de l’appareil • Le déplacement de l’enrouleur / tracteur ne doit pas excéder les 10 Km/h sur route et très réduite sur terrain déformé ou en pente; • Il formellement interdit de déplacer l’enrouleur sur des terrain présentant une pente susceptible un déplacement du centre de gravité de la machine au-delà de son polygone de sustentation; • Respecter la pression des pneus

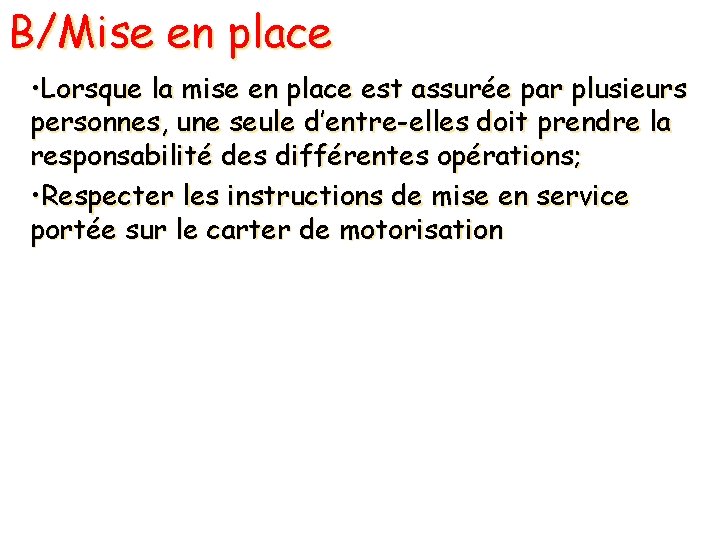

B/Mise en place • Lorsque la mise en place est assurée par plusieurs personnes, une seule d’entre-elles doit prendre la responsabilité des différentes opérations; • Respecter les instructions de mise en service portée sur le carter de motorisation

C/ Déroulement du tuyau PE • S’assurer au préalable que rien ne gène le déroulement de la manœuvre; • Aucune autre manœuvre ne doit avoir lieu durant le déroulement • Ne laisser jamais le flexible PE déroulé sur le sol si vous ne devez pas arroser et ce pour éviter qu’il ne se colle au terrain • En cas de pluie sur un flexible déroulé il peut arriver qu’il adhère fortement au terrain rendent difficile voire impossible son enroulement; • Pour éviter ces inconvénients déplacer le flexible sur toute sa longueur et glisser dessous quelques rondins de bois tous les 20 et 30 mètres.

D/ Irrigation • Des le début de la mise en fonctionnement de l’enrouleur, le traineau porte canon peut se déplacer de façon brutale. Il est donc recommandé de ne pas se mettre devant le traineau coté PE; • Les carters doivent être a leur place pour éviter les incidents; • En cas de blocage de la bobine ou de son système d’entrainement arrêter immédiatement le système moteur pour annuler la tension

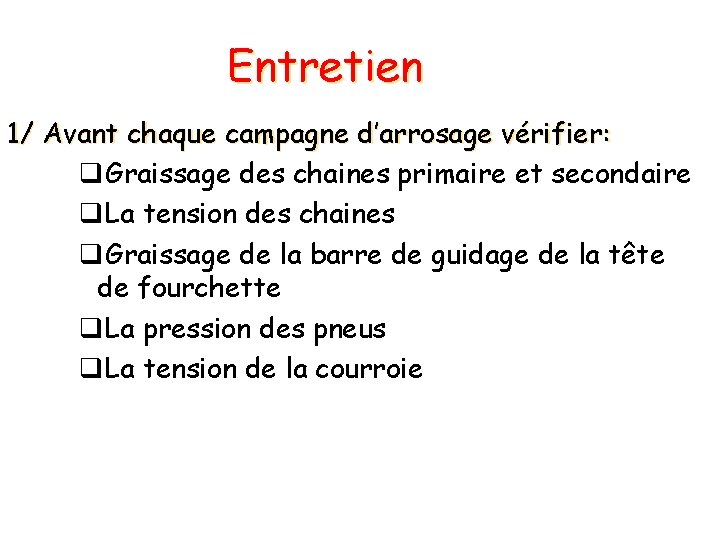

Entretien 1/ Avant chaque campagne d’arrosage vérifier: q. Graissage des chaines primaire et secondaire q. La tension des chaines q. Graissage de la barre de guidage de la tête de fourchette q. La pression des pneus q. La tension de la courroie

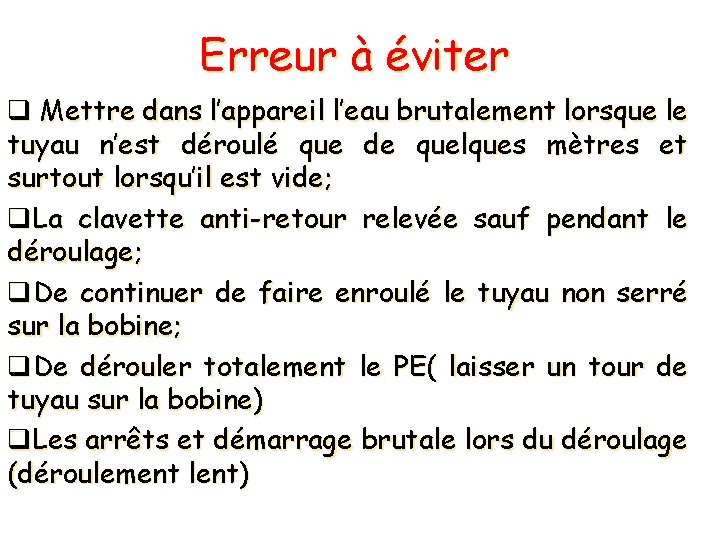

Erreur à éviter q Mettre dans l’appareil l’eau brutalement lorsque le tuyau n’est déroulé que de quelques mètres et surtout lorsqu’il est vide; q. La clavette anti-retour relevée sauf pendant le déroulage; q. De continuer de faire enroulé le tuyau non serré sur la bobine; q. De dérouler totalement le PE( laisser un tour de tuyau sur la bobine) q. Les arrêts et démarrage brutale lors du déroulage (déroulement lent)

Différentes types de textures 25/11/2020
