Desarenador Aprendices Instructor Esteban Silva Martha Bravo Louis
Desarenador. Aprendices: * * Instructor: Esteban Silva. Martha Bravo Louis Narvaez Sandra Revelo Diego Vitery
Desarenador y/o Cámara de carga. Concepto: El desarenador es una estructura hidráulica que tiene como función remover las partículas de cierto tamaño que la captación de una fuente superficial permite pasar.

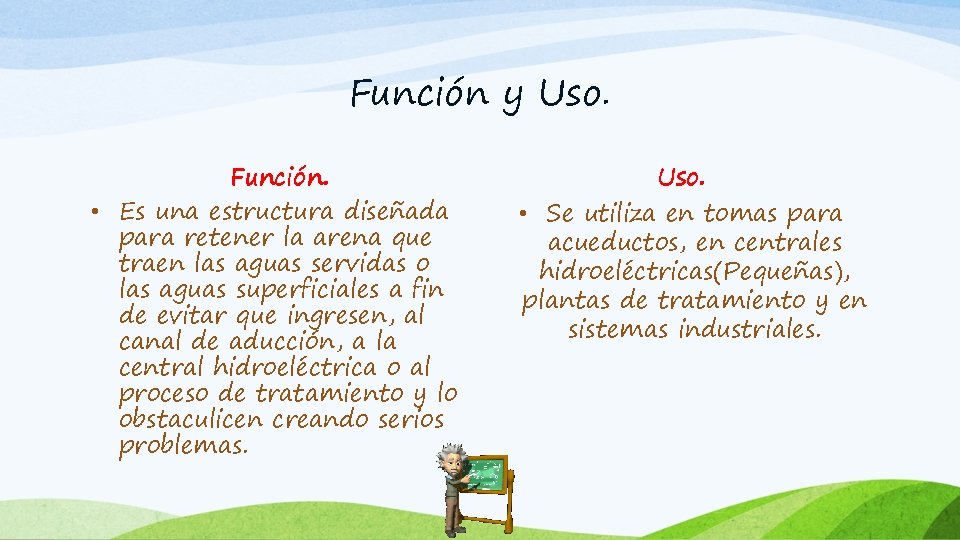

Función y Uso. Función. • Es una estructura diseñada para retener la arena que traen las aguas servidas o las aguas superficiales a fin de evitar que ingresen, al canal de aducción, a la central hidroeléctrica o al proceso de tratamiento y lo obstaculicen creando serios problemas. Uso. • Se utiliza en tomas para acueductos, en centrales hidroeléctricas(Pequeñas), plantas de tratamiento y en sistemas industriales.
Tipos de Desarenador Detritus. Desarenador Convencional Son los más conocidos y utilizados. Es de flujo horizontal, el más utilizado en nuestro medio. Las partículas se sedimentan al reducirse la velocidad con que son transportadas por el agua.
Desarenador de Flujo Vertical. Desarenador Tipo Vórtice. El flujo se efectúa desde la parte inferior hacia arriba. Las partículas se sedimentan mientras el agua sube. Pueden ser de formas muy diferentes: circulares, cuadrados o rectangulares. Los sistemas de desarenación del tipo vórtice se basan en la formación de un vórtice (remolino) inducido mecánicamente, que captura los sólidos en la tolva central de un tanque circular.
Desarenador Longitudinal. Su funcionamiento se basa en la reducción de la velocidad del agua y de las turbulencias, permitiendo así que el material sólido transportado en suspensión se deposite en el fondo, de donde es retirado periódicamente. Desarenador Tipo Vórtice(Planta). A medida que el vórtice dirige los sólidos hacia el centro, unas paletas rotativas aumentan la velocidad lo suficiente para levantar el material orgánico más liviano y de ese modo retornarlo al flujo que pasa a través de la cámara de arena.
Elementos de un Desarenador. 1. Transición de entrada: La cual une el canal con el desarenador. 2. Cámara de Sedimentación: En la cual las particular sólidas caen al fondo, debido a la disminución de la velocidad producida por el aumento de la sección transversal. 4. Compuerta de lavado: Sirve para desalojar los materiales depositados en el fondo. 3. Vertedero: Al final de la cámara se construye un vertedero sobre el cual pasa el agua limpia hacia el canal. 5. Canal directo: Por el cual se da servicio mientras se esta lavando el desarenador.

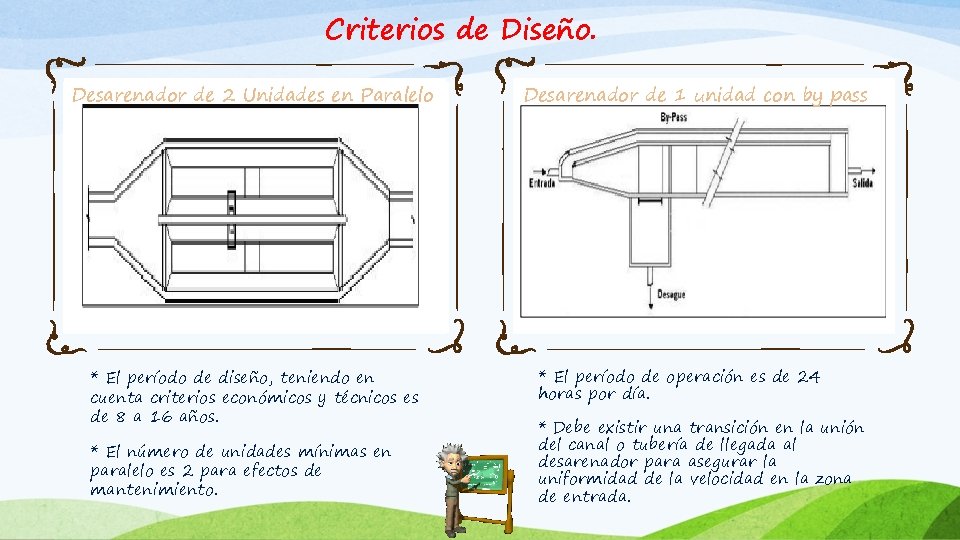

Criterios de Diseño. Desarenador de 2 Unidades en Paralelo * El período de diseño, teniendo en cuenta criterios económicos y técnicos es de 8 a 16 años. * El número de unidades mínimas en paralelo es 2 para efectos de mantenimiento. Desarenador de 1 unidad con by pass * El período de operación es de 24 horas por día. * Debe existir una transición en la unión del canal o tubería de llegada al desarenador para asegurar la uniformidad de la velocidad en la zona de entrada.
* La transición debe tener un ángulo de divergencia suave no mayor de 12° 30´. * La velocidad de paso por el vertedero de salida debe ser pequeña para causar menor turbulencia y arrastre de material (Krochin, V=1 m/s). * La llegada del flujo de agua a la zona de transición no debe proyectarse en curva pues produce velocidades altas en los lados de la cámara. * La relación largo/ancho debe ser entre 10 y 20. * La sedimentación de arena fina (d<0. 01 cm) se efectúa en forma más eficiente en régimen laminar.
Mocoa-Ptyo-2013 Muchas Gracias.
