DESAIN SISTEM Analisis dan Perancangan Sistem Informasi Erik

DESAIN SISTEM Analisis dan Perancangan Sistem Informasi Erik Kurniadi

Desain sistem terbagi menjadi 2 : � Desain sistem secara umum (general systems design) � Desain sistem secara terinci (detailed system design) Desain sistem secara umum disebut juga � desain konseptual (conceptual design) atau � desain logikal (logical design) Desain sistem terinci disebut juga � desain sistem secara fisik (physical design)

DESAIN SISTEM Robert J. Verzello / John Reuter III : � The stage of the development cycle which follow analisys : definition of functional requirement and preparation of implementation specification; describing how a system is to constructed. John Burch & Gary Grudnitski � System design can be define as the drawing, planning, sketching, or arranging of many separate elements into a viable, reunified a whole.

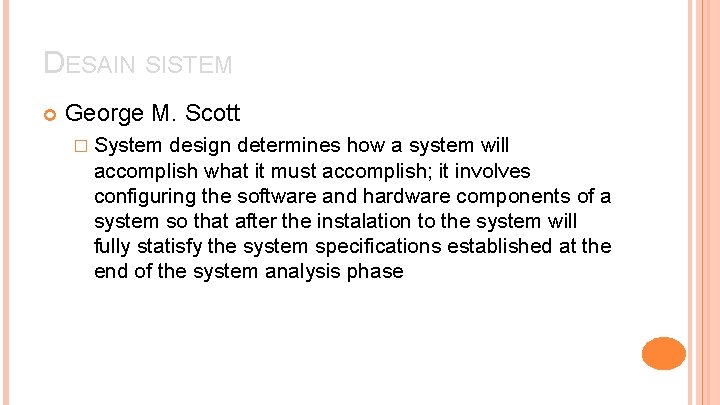

DESAIN SISTEM George M. Scott � System design determines how a system will accomplish what it must accomplish; it involves configuring the software and hardware components of a system so that after the instalation to the system will fully statisfy the system specifications established at the end of the system analysis phase

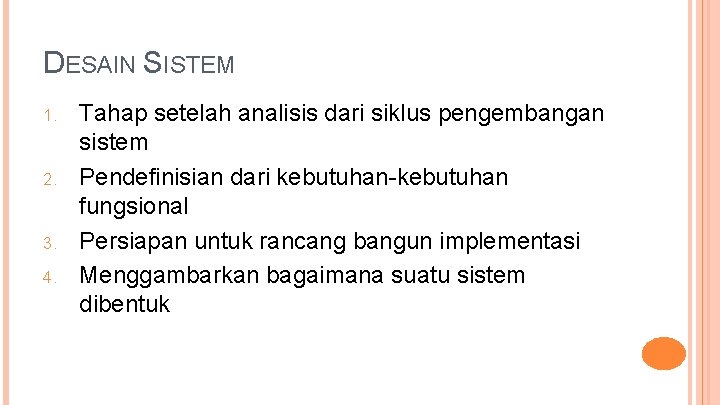

DESAIN SISTEM 1. 2. 3. 4. Tahap setelah analisis dari siklus pengembangan sistem Pendefinisian dari kebutuhan-kebutuhan fungsional Persiapan untuk rancang bangun implementasi Menggambarkan bagaimana suatu sistem dibentuk

DESAIN SISTEM 1. 2. Yang dapat berupa pengambaran, perencanaan dan pembuatan sketsa atau pengaturan dari beberapa elemen yang terpisah ke dalam satu kesatuan yang utuh dan berfungsi Termasuk menyangkut mengkonfigurasi dari komponen-komponen perangkat lunak dan perangkat keras dari suatu sistem

TUJUAN DESAIN SISTEM 1. 2. Untuk memenuhi kebutuhan pemakai sistem Untuk memberikan gambaran yang jelas dan rancang bangun yang lengkap kepada pemrogram komputer dan ahli teknik lainnya yang terlibat

SASARAN DESAIN SISTEM 1. Desain sistem harus berguna, mudah dipahami dan nantinya mudah digunakan. data harus mudah ditangkap, metode harus mudah diterapkan dan informasi harus mudah dihasilkan serta mudah dipahami dan digunakan 2. Desain sistem harus dapat mendukung tujuan utama perusahaan sesuai dengan yang telah didefinisikan pada tahap perencanaan sistem yang dilanjutkan pada tahap analisis sistem

SASARAN DESAIN SISTEM 4. 5. Desain sistem harus efisien dan efektif untuk dapat mendukung pengolahan transaksi, pelaporan manajeman dan mendukung keputusan yang akan dilakukan oleh manajeman, termasuk tugas-tugas lainnya yang tidak dilakukan oleh komputer Desain sistem harus dapat mempersiapkan rancang bangun yang terinci untuk masing-masing komponen dari sistem informasi yang meliputi data dan informasi, simpanan data, metode-metode, prosedur, orang-orang, perangkat keras, perangkat lunak dan pengendalian intern

BEBERAPA HAL YANG DAPAT MEMPENGARUHI KINERJA SI Integrasi (integration) Penguna sistem / sistem interface Persaingan Kualitas dan Kegunaan informasi Kebutuhan Sistem Kebutuhan Pengolahan Data Faktor Organisasi Kebutuhan Biaya-Efektivitas Faktor Manusia Kebutuhan Kelayakan

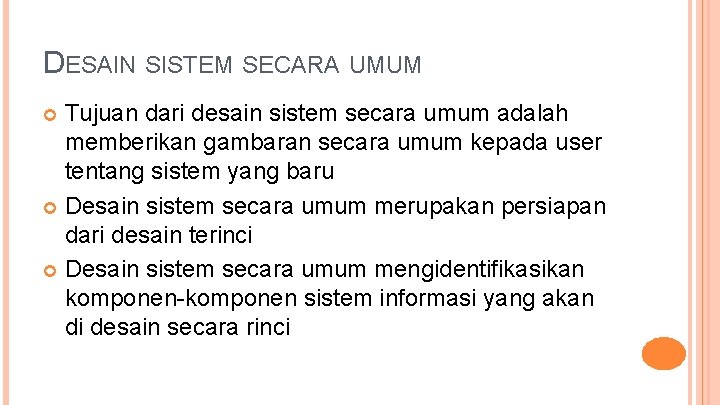

DESAIN SISTEM SECARA UMUM Tujuan dari desain sistem secara umum adalah memberikan gambaran secara umum kepada user tentang sistem yang baru Desain sistem secara umum merupakan persiapan dari desain terinci Desain sistem secara umum mengidentifikasikan komponen-komponen sistem informasi yang akan di desain secara rinci

DESAIN SISTEM SECARA UMUM Desain terinci dimaksudkan untuk pemrogram komputer dan ahli teknik lainnya yang akan mengimplementasikan sistem Tahap desain sistem secara umum dilakukan setelah tahap analisis sistem selesai dilakukan dan telah mendapat persetujuan dari manajeman

TEKNIK DESAIN SECARA UMUM Dalam sistem informasi, semua teknik yang ada pada tahap analisis sistem dapat digunakan, seperti Flowchart atau formulir-formulir Teknik lainnya : Teknik kertas kosong dan prototyping

DESAIN KOMPONEN SECARA UMUM Komponen-komponen SI dirancang dengan tujuan untuk dikomunikasikan kepada user bukan untuk pemrogram Komponen SI yang didesain meliputi : model, output, input, database, teknologi dan kontrol

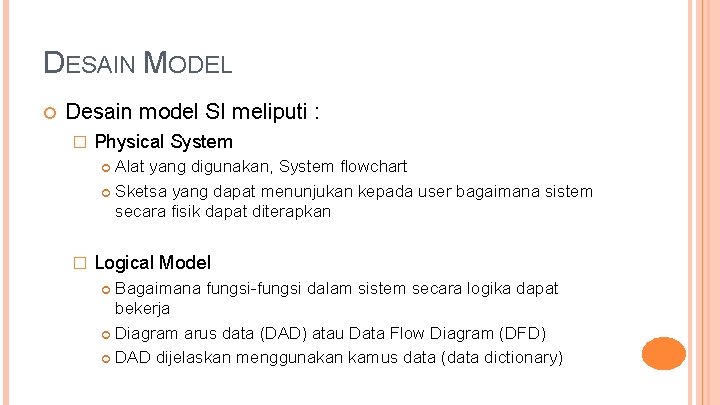

DESAIN MODEL Desain model SI meliputi : � Physical System Alat yang digunakan, System flowchart Sketsa yang dapat menunjukan kepada user bagaimana sistem secara fisik dapat diterapkan � Logical Model Bagaimana fungsi-fungsi dalam sistem secara logika dapat bekerja Diagram arus data (DAD) atau Data Flow Diagram (DFD) DAD dijelaskan menggunakan kamus data (data dictionary)

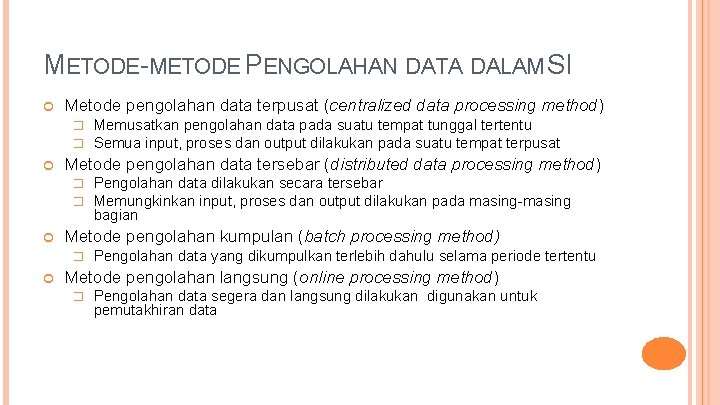

METODE-METODE PENGOLAHAN DATA DALAM SI Metode pengolahan data terpusat (centralized data processing method) � � Metode pengolahan data tersebar (distributed data processing method) � � Pengolahan data dilakukan secara tersebar Memungkinkan input, proses dan output dilakukan pada masing-masing bagian Metode pengolahan kumpulan (batch processing method) � Memusatkan pengolahan data pada suatu tempat tunggal tertentu Semua input, proses dan output dilakukan pada suatu tempat terpusat Pengolahan data yang dikumpulkan terlebih dahulu selama periode tertentu Metode pengolahan langsung (online processing method) � Pengolahan data segera dan langsung dilakukan digunakan untuk pemutakhiran data

Desain Output Desain Input Desain Database Desain Teknologi
