DESAIN SAMBUNGAN Oleh SABRIL HARIS HG MT SAMBUNGAN
DESAIN SAMBUNGAN Oleh : SABRIL HARIS HG, MT
SAMBUNGAN Latar Belakang Elemen-elemen yang membangun struktur harus digabungkan satu sama lain dengan sistem sambungan. Sistem Sambungan 1. Elemen yang disambung 2. Jenis Penyambung : Las, Baut 3. Pelat Penyambung (dan Pelat Pengisi)
Contoh SAMBUNGAN Sambungan Balok-Balok (1)
Contoh SAMBUNGAN Sambungan Profil-Pelat Penyambung (2)
Contoh SAMBUNGAN Sambungan Pelat-Pelat (3)
BIDANG KERJA SAMBUNGAN (1) Perencanaan sambungan ditentukan oleh ‘bidang kerja sambungan’, yaitu bidang tempat bekerjanya gaya pada sistem sambungan Bidang Kerja 1. Sejajar (Dalam Bidang / Sebidang) 2. Tegak Lurus (Luar Bidang / Tak Sebidang) 3. Kombinasi Sejajar - Tegak Lurus
BIDANG KERJA SAMBUNGAN Bidang Kerja Sejajar / Pembebanan Dalam Bidang pembebanan yang gaya dan momen lentur rencananya berada dalam bidang sambungan sedemikian rupa sehingga gaya yang ditimbulkan dalam komponen sambungan hanya gaya geser. (2)
BIDANG KERJA SAMBUNGAN Bidang Kerja Tegak Lurus / Pembebanan Luar Bidang pembebanan yang gaya atau momen lentur rencananya menghasilkan gaya yang arahnya tegak lurus bidang sambungan sehingga gaya yang ditimbulkan dalam komponen sambungan adalah gaya tarik. (3)
BIDANG KERJA SAMBUNGAN Bidang Kerja Kombinasi pembebanan yang gaya atau momen lentur rencananya menghasilkan gaya yang arahnya sejajar dan tegak lurus bidang sambungan sehingga gaya yang ditimbulkan dalam komponen sambungan adalah kombinasi gaya geser dan tarik. (4)
BIDANG KERJA SAMBUNGAN SEJAJAR TEGAK-LURUS (5) KOMBINASI ? ? ? SEJAJAR BIDANG
BIDANG KERJA SAMBUNGAN (6) Sambungan pada bagian sayap, SEJAJAR TEGAK-LURUS KOMBINASI ? ? ? SEJAJAR BIDANG
BIDANG KERJA SAMBUNGAN (7) SEJAJAR TEGAK-LURUS KOMBINASI ? TEGAK LURUS BIDANG
BIDANG KERJA SAMBUNGAN (8) SEJAJAR TEGAK-LURUS KOMBINASI ? KOMBINASI
MEKANISME SAMBUNGAN (1) 1. Tipe Tumpu sambungan yang dibuat dengan menggunakan baut dikencangkan dengan tangan, atau baut mutu tinggi dikencangkan untuk menimbulkan gaya tarik minimum disyaratkan, yang kuat rencananya disalurkan oleh gaya geser baut dan tumpuan pada bagian-bagian yang disambungkan yang pada 2. Tipe Friksi sambungan yang dibuat dengan menggunakan baut mutu tinggi yang dikencangkan untuk menimbulkan tarikan baut minimum yang disyaratkan sedemikian rupa sehingga gaya-gaya geser rencana disalurkan melalui jepitan yang bekerja dalam bidang kontak dan gesekan yang ditimbulkan antara bidang-bidang kontak.
MEKANISME SAMBUNGAN 1. Tipe Tumpu no friction Tumpu Baut terjadi kerusakan pada baut Tumpu Pelat terjadi kerusakan pada pelat (2)
MEKANISME SAMBUNGAN 2. Tipe Friksi with friction baut dikencangkan (3)
SAMBUNGAN BAUT KUAT TARIK RENCANA (1)
SAMBUNGAN BAUT (2) KUAT GESER RENCANA Tipe Tumpu Baut Tumpu Pelat Tipe Friksi
SAMBUNGAN BAUT KOMBINASI Tipe Tumpu Cek fuv akibat geser Definisikan ft (3)

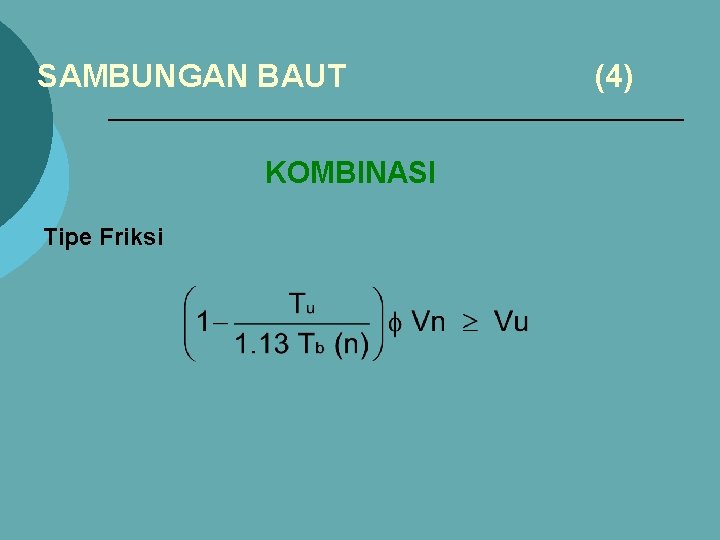

SAMBUNGAN BAUT KOMBINASI Tipe Friksi (4)
CONTOH SOAL 1 (1) Sambungan SEBIDANG / Tipe Tumpu Pelat 150 x 16 mm Baut : n = 4 buah fy = 340 MPa db = 22 mm fu = 440 MPa fub = 825 MPa Lubang Standar Ab = 380 mm 2 m = 1 (jumlah bidang geser baut) tanpa ulir pada bidang geser
CONTOH SOAL 1 Jumlah Bidang Geser Baut (m) (2)
CONTOH SOAL 1 (3) Kuat Rencana Sistem Sambungan Tumpu Baut Tumpu Pelat Persyaratan penggunaan rumus terpenuhi (hal 101) - jarak lubang tepi > 1. 5 d [ 37. 5 > 33 ] - jarak antar lubang > 3 d [ 75 > 66 ] - jumlah baut dalam arah gaya [ 2 buah ]
CONTOH SOAL 1 (4) Kuat Rencana Sistem Sambungan Dipilih nilai terkecil antara Tumpu Baut atau Tumpu Pelat 470. 25 k. N Catatan : Besar gaya yang dipikul (Pu) juga harus memperhatikan kuat rencana tarik elemen pelat yang disambung [elemen tarik] dengan meninjau kondisi leleh dan fraktur
CONTOH SOAL 2 (1) Sambungan SEBIDANG / Tipe Friksi Baut : n = 4 buah db = 22 mm Lubang Standar Ab = 380 mm 2 fub = 825 MPa m = 1 (jumlah bidang kontak) tanpa ulir pada bidang geser Bidang Kontak bersih
CONTOH SOAL 2 Kuat Rencana Sistem Sambungan (2)
CONTOH SOAL 3 Sambungan SEBIDANG Dua buah balok IWF disambung pada bagian sayap dan badannya dengan sistem sambungan baut. Gaya dalam yang dipikul adalah Mu dan Vu. Sistem sambungan diasumsikan sebagai berikut : -Mu hanya dipikul oleh sambungan pada bagian pelat sayap saja (atas dan bawah). -Vu hanya dipikul oleh sambungan pada bagian pelat badan saja. Diameter Baut = 19 mm. Mutu Baut A 325 dengan fub = 825 Mpa. Tanpa ulir pada bidang geser.
CONTOH SOAL 4 Sambungan TAK SEBIDANG TARIK Pipa baja yang menerima gaya tarik Pu disambungkan dengan sistem sambungan baut dengan pelat ujung. Tentukan Pu ! Baut : n = 8 buah db = 16 mm Ab = 201 mm 2 fub = 825 MPa f Tn = 0. 75 [ 0. 75 Ab fub ] n = 0. 75 [ 0. 75 (201) (825) ] 8 = 746. 21 k. N Pu < f Tn < Tn 746. 21 k. N
CONTOH SOAL 5 Sambungan TAK SEBIDANG TARIK Dua buah balok IWF disambung dengan sistem pelat ujung (end plate) menggunakan baut Gaya dalam yang dipikul adalah Mu saja.
CONTOH SOAL 6 Sambungan BIDANG KOMBINASI Geser + Tarik Konsol yang memikul gaya Pu pada arah seperti gambar. Terhadap sistem sambungan, gaya Pu menyebabkan Geser dan Tarik Baut : n = 2 x 4 buah db = 19 mm Ab = 283. 50 mm 2 fub = 825 MPa Pu = 400 k. N tanpa ulir pada bidang geser Vu = 320 k. N Tu = 240 k. N
CONTOH SOAL 7 Sambungan BIDANG KOMBINASI Geser + Tarik
