DESAIN AUTOCAD PENGENALAN AUTOCAD 1 FOCUS TODAY Tentang

DESAIN AUTOCAD PENGENALAN AUTOCAD 1

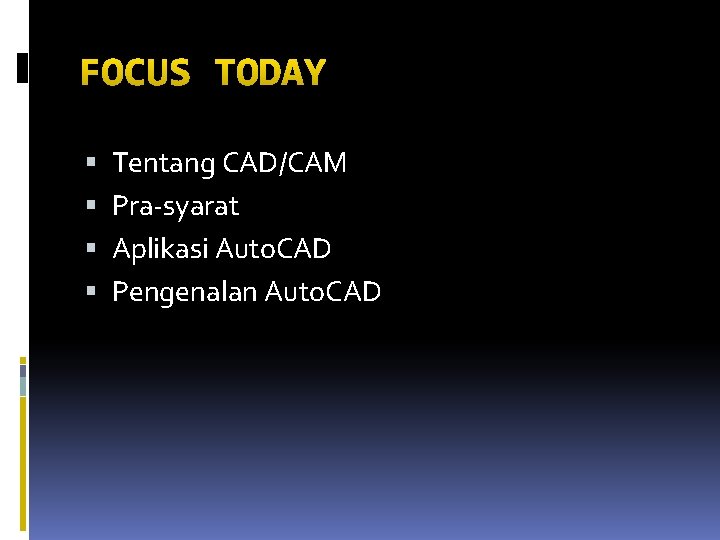

FOCUS TODAY Tentang CAD/CAM Pra-syarat Aplikasi Auto. CAD Pengenalan Auto. CAD

FOCUS TODAY Tentang CAD/CAM Pra-syarat Aplikasi Auto. CAD Pengenalan Auto. CAD

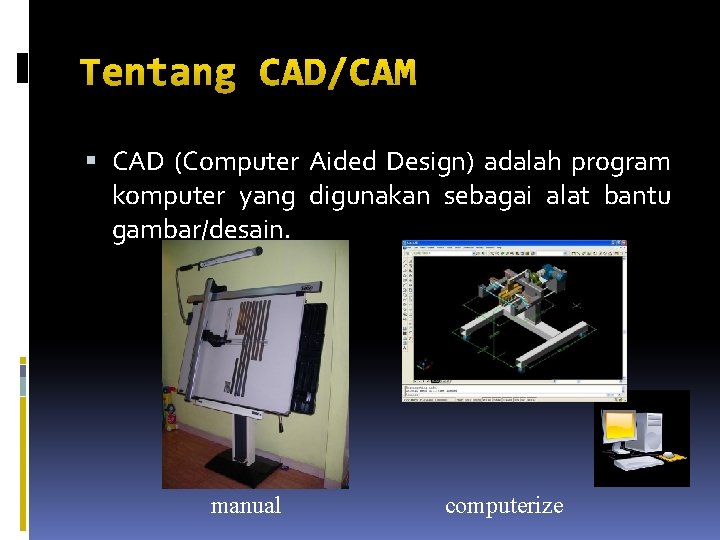

Tentang CAD/CAM CAD (Computer Aided Design) adalah program komputer yang digunakan sebagai alat bantu gambar/desain. manual computerize

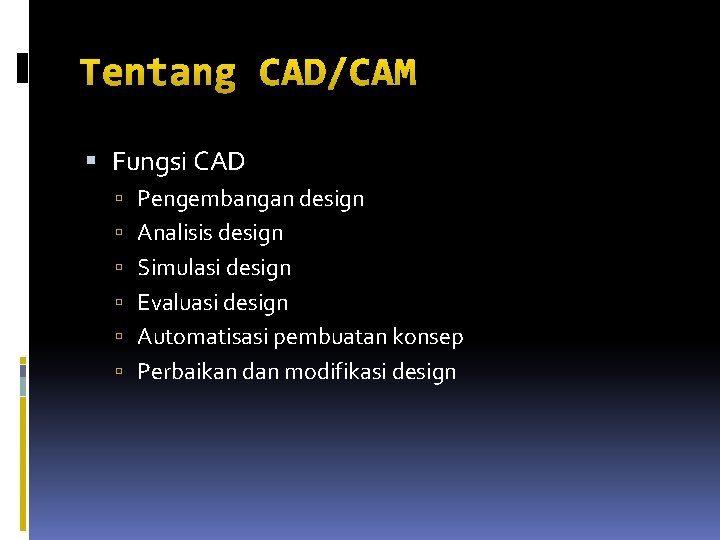

Tentang CAD/CAM Fungsi CAD Pengembangan design Analisis design Simulasi design Evaluasi design Automatisasi pembuatan konsep Perbaikan dan modifikasi design

Tentang CAD/CAM (Computer Aided Manufacturing) adalah teknologi perencanaan, pengaturan dan pengontrolan pembuatan produk dengan bantuan komputer. Mengurangi interaksi manusia (operator) dengan mesin kerja. manual computerize

Tentang CAD/CAM Cakupan keahlian dalam CAM : CAPP (Computer Aided Process Planing = persiapan pekerjaan yang dibantu dengan komputer) Pemrograman NC (Numerical Control) dan pemrograman robot Pembuatan instruksi pekerjaan (peraturan kerja) Perencanaan material dan penyediaan perkakas potong dan alat-alat penjepit FMS (sistem komputer untuk pengontrolan sistem produksi yang fleksibel)

Tentang CAD/CAM Hasil design CAD dapat langsung diinteraksikan dengan CAM untuk membuat sebuah produk. Data CAD Proses CAM

FOCUS TODAY Tentang CAD/CAM Pra-syarat Aplikasi Auto. CAD Pengenalan Auto. CAD [ OK ]

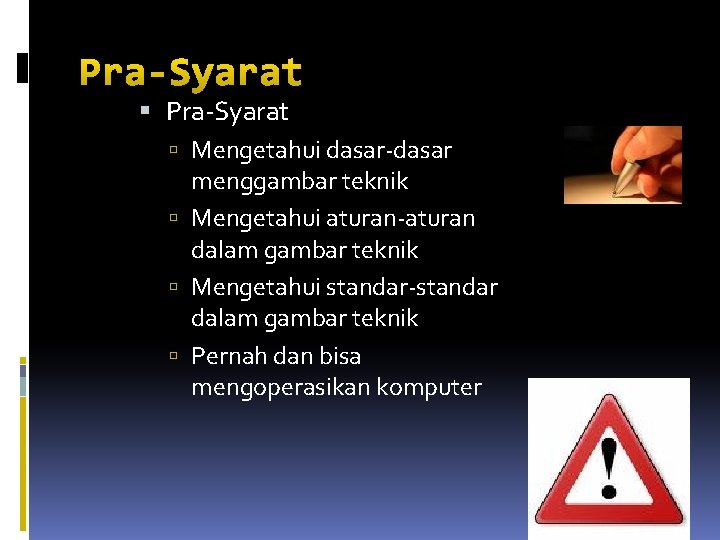

Pra-Syarat Mengetahui dasar-dasar menggambar teknik Mengetahui aturan-aturan dalam gambar teknik Mengetahui standar-standar dalam gambar teknik Pernah dan bisa mengoperasikan komputer

FOCUS TODAY Tentang CAD/CAM [ OK ] Pra-syarat [ OK ] Aplikasi Auto. CAD Pengenalan Auto. CAD

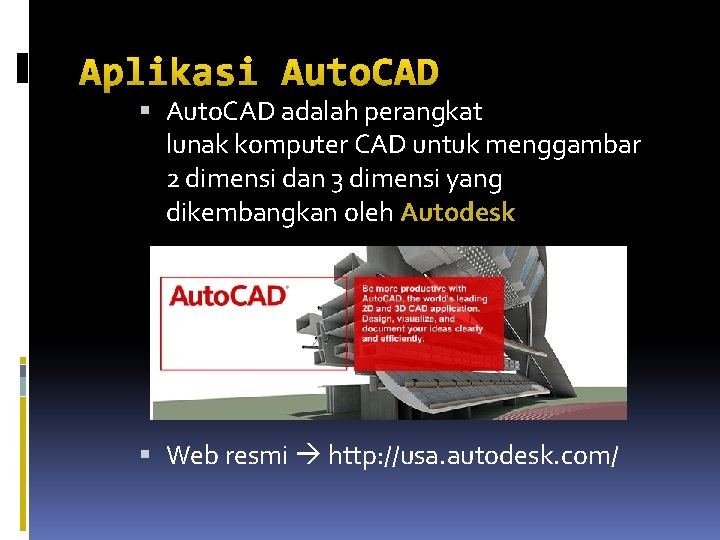

Aplikasi Auto. CAD adalah perangkat lunak komputer CAD untuk menggambar 2 dimensi dan 3 dimensi yang dikembangkan oleh Autodesk Web resmi http: //usa. autodesk. com/

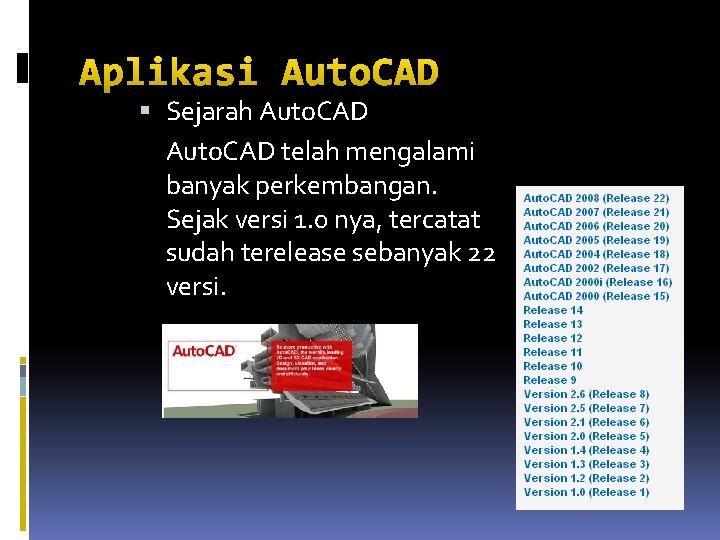

Aplikasi Auto. CAD Sejarah Auto. CAD telah mengalami banyak perkembangan. Sejak versi 1. 0 nya, tercatat sudah terelease sebanyak 22 versi.

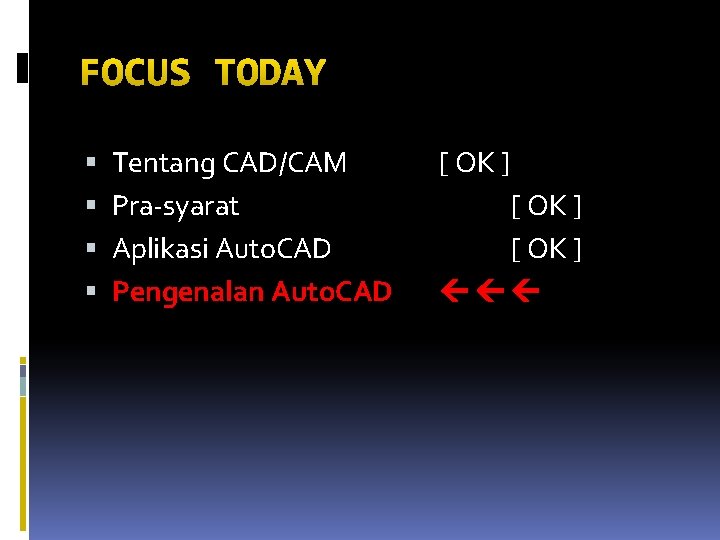

FOCUS TODAY Tentang CAD/CAM Pra-syarat Aplikasi Auto. CAD Pengenalan Auto. CAD [ OK ]

Pengenalan Auto. CAD

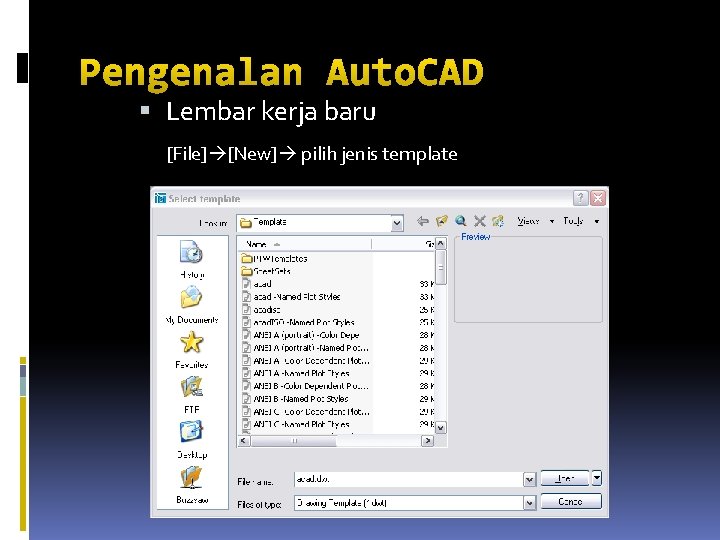

Pengenalan Auto. CAD Lembar kerja baru [File] [New] pilih jenis template

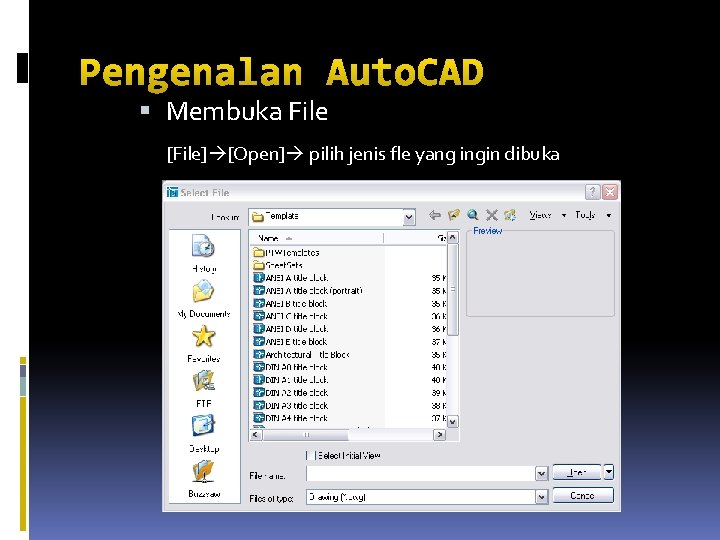

Pengenalan Auto. CAD Membuka File [File] [Open] pilih jenis fle yang ingin dibuka

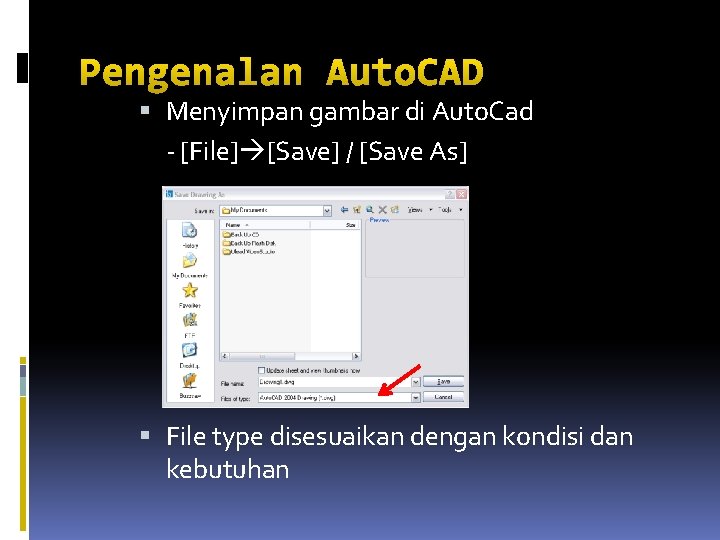

Pengenalan Auto. CAD Menyimpan gambar di Auto. Cad - [File] [Save] / [Save As] File type disesuaikan dengan kondisi dan kebutuhan

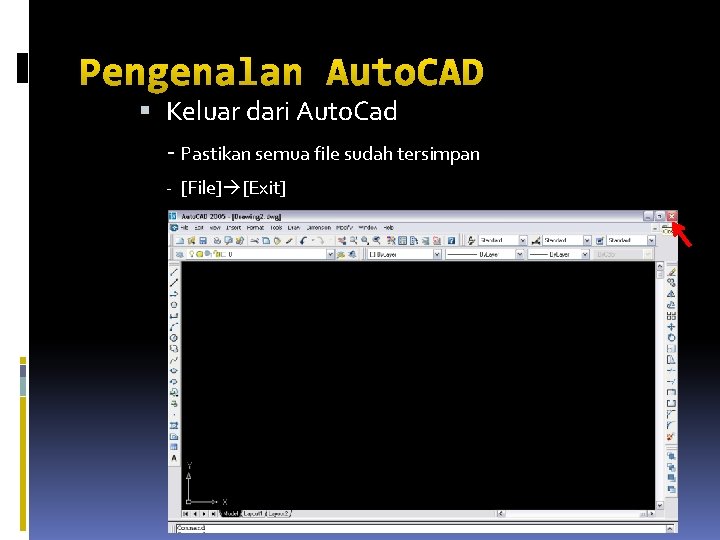

Pengenalan Auto. CAD Keluar dari Auto. Cad - Pastikan semua file sudah tersimpan - [File] [Exit]

Pengenalan Auto. CAD Persiapan (Limit, Zoom dan Grid) a) Limit batasan gambar - Disesuaikan dengan ukuran kertas gambar - Misal untuk kertas A 0 Comand : LIMITS [enter] Specify lower left corner or [ON/OFF] <0. 0000, 0. 0000>: 0, 0 Specify upper right corner <12. 0000, 9. 0000>: 841, 594

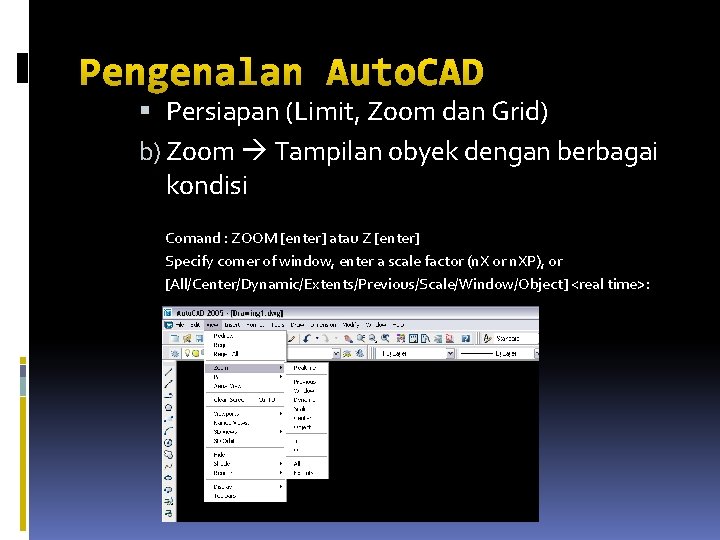

Pengenalan Auto. CAD Persiapan (Limit, Zoom dan Grid) b) Zoom Tampilan obyek dengan berbagai kondisi Comand : ZOOM [enter] atau Z [enter] Specify corner of window, enter a scale factor (n. X or n. XP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>:

Pengenalan Auto. CAD Persiapan (Limit, Zoom dan Grid) c) Grid Titik – titik bantu [Tools] [Drafting settings. . ] Comand : GRID [enter] atau dengan tombol [F 7] Specify grid spacing(X) or [ON/OFF/Snap/Aspect] <0. 5000>:

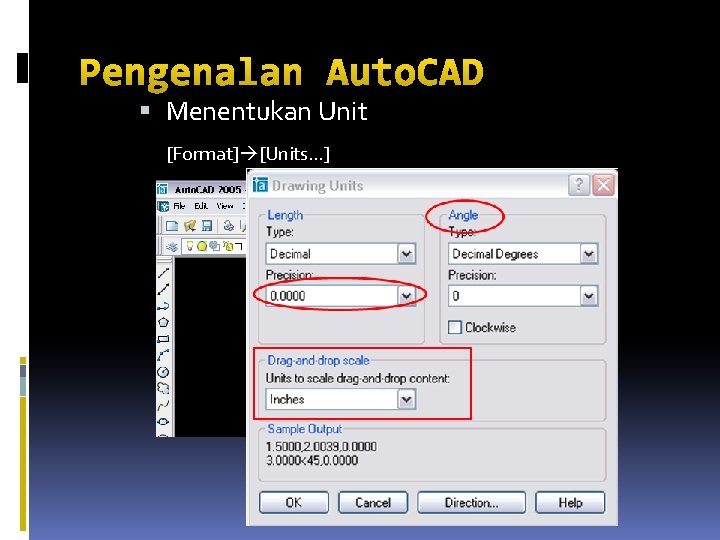

Pengenalan Auto. CAD Menentukan Unit [Format] [Units…]

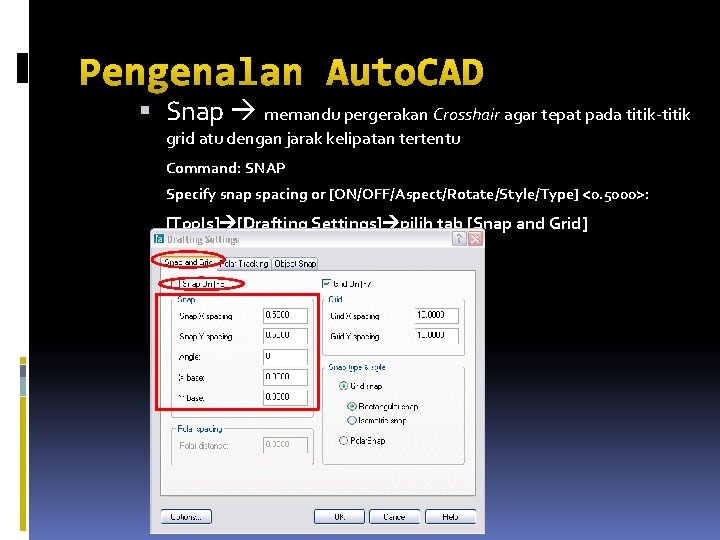

Pengenalan Auto. CAD Snap memandu pergerakan Crosshair agar tepat pada titik-titik grid atu dengan jarak kelipatan tertentu Command: SNAP Specify snap spacing or [ON/OFF/Aspect/Rotate/Style/Type] <0. 5000>: [Tools] [Drafting Settings] pilih tab [Snap and Grid]

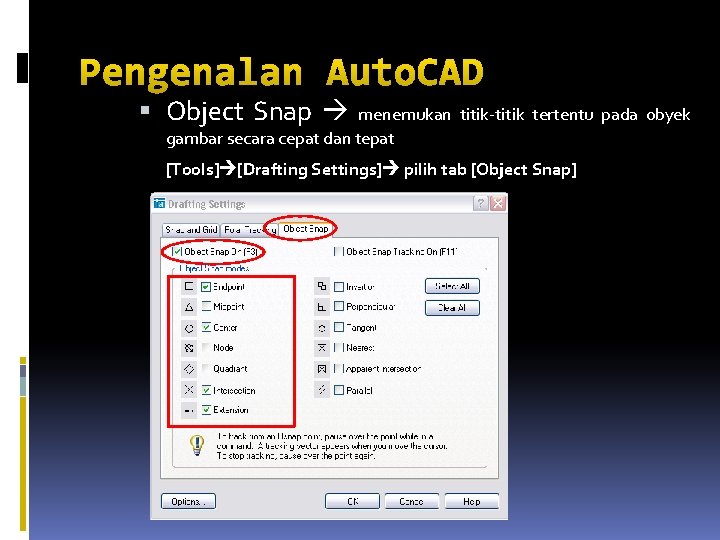

Pengenalan Auto. CAD Object Snap menemukan titik-titik tertentu pada obyek gambar secara cepat dan tepat [Tools] [Drafting Settings] pilih tab [Object Snap]

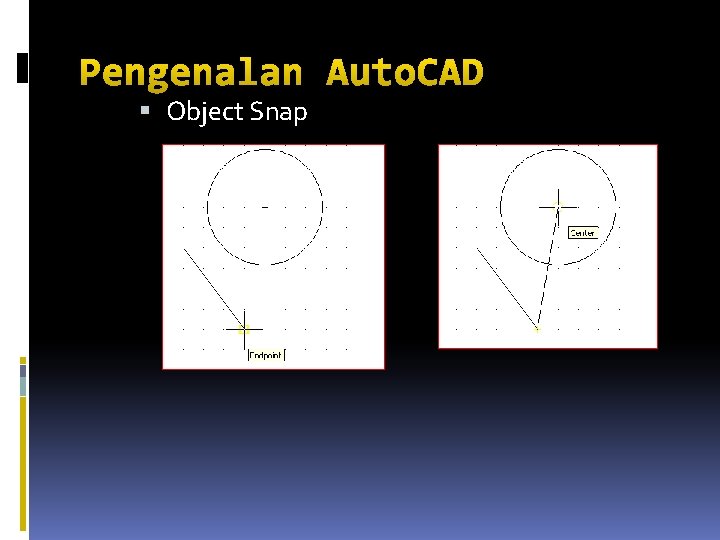

Pengenalan Auto. CAD Object Snap

Pengenalan Auto. CAD Polar Tracking membantu menentukan ukuran dan perubahan sudut Klik tombol [Polar] pada status bar atau [F 10]

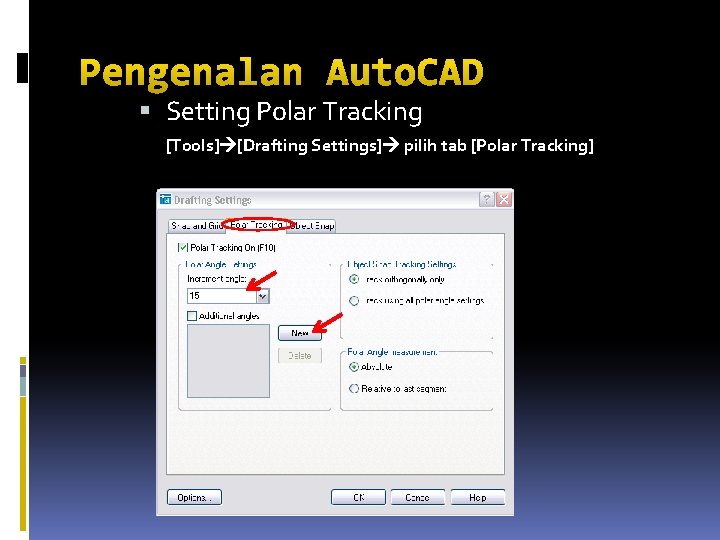

Pengenalan Auto. CAD Setting Polar Tracking [Tools] [Drafting Settings] pilih tab [Polar Tracking]

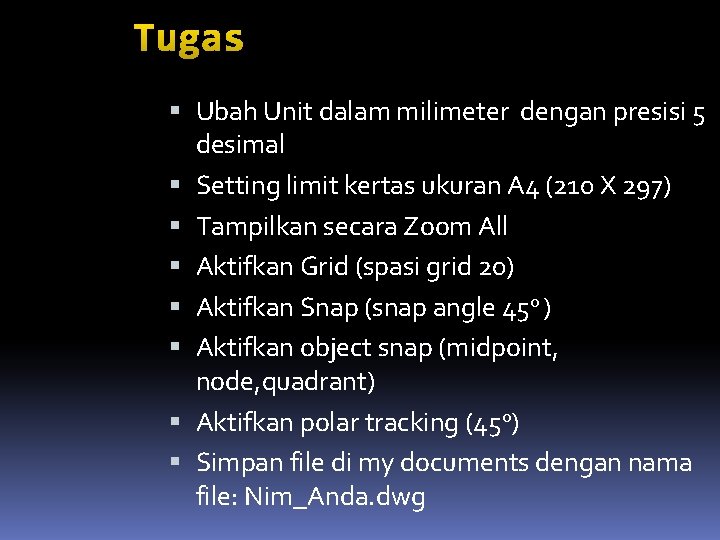

Tugas Ubah Unit dalam milimeter dengan presisi 5 desimal Setting limit kertas ukuran A 4 (210 X 297) Tampilkan secara Zoom All Aktifkan Grid (spasi grid 20) Aktifkan Snap (snap angle 450 ) Aktifkan object snap (midpoint, node, quadrant) Aktifkan polar tracking (450) Simpan file di my documents dengan nama file: Nim_Anda. dwg

“ Rajinlah berlatih ”
