DEROULE MAQUETTE AUTOMATISME 1 M. DASSO COLLEGE JEAN JAURES D'abord, un réglage de la grille. Nous ferons des espaces de 5 mm commençons par le mur: longueur 100 mm et hauteur 65 mm, épaisseur 10 mm 1 2 3

Grace à ta grille graduée en 5 mms, dessine un rectangle partant du point O et allant à x = 100 et y = 45, ep 10 mm . Enregistrer sous » mur » , dans un dossier « maquette domotique »

Emplacement du portail, évider un rectangle avec la fonction enlèvement de matière (55 x 40 x 10) en partant du point x=30, y=5 Enlever un parall x=55, y =40

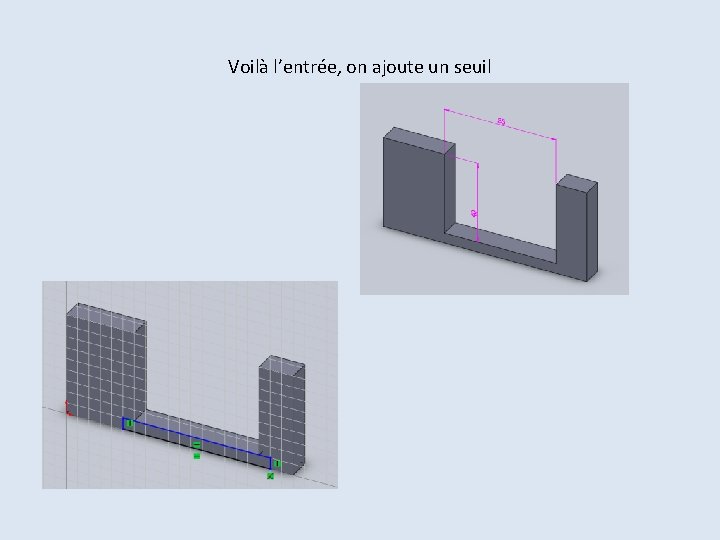

Voilà l’entrée, on ajoute un seuil

UN PETIT SEUIL, AVEC UN PLAN INCLINE. Dessine le trait, puis enlèvement de matière, attention au sens d'enlevement!

Et puis de l’autre côté, le symétrique et un joli décor pour l’ensemble , avec . Rappel Enregistrer sous » mur » , dans un dossier « maquette domotique »

Un peu de pelouse pour l’entrée et la sortie de la voiture. Créer un nouveau fichier avec la même grille, et un décor: organique, divers, herbe. Enregistrer sous pelouse

2 Dessin d’un portail simple Nouveau fichier pièce. Enregistrer sous » portail »

Un trou rectangulaire de 30 x 5, à 5 du bord

Sur chaque arête d’angle un congé de 2. 5 (touche congé, dans fonctions, rayon 2. 5)

Puis, toujours avec fonctions une répétition linéaire de cette partie évidée 1 sélectionner dans la barre des travaux, l’enlèvement et tous les congés 2 aller dans fonctions, répétition linéaire

Reproduire ces réglages: cinq enlèvements, écartés de 10 mm en direction de l’arête bleue

Un peu de décor et c’est terminé pour la deuxième pièce (enregistrer sous « portail » )

3 Une voiture. Tu peux créer la tienne, où faire avec la Dassomobile, fournie au format pièce SLDPRT

4 Opération finale; Création de l’assemblage et de l’animation .
