Dernier cours Dioptre est une surface sphrique Une

Dernier cours … • Dioptre est une surface sphérique. • Une lentille possède deux dioptres. • Convention des signes: • Une dioptre CONCAVE fait DIVERGER les rayons → R < 0 • Une dioptre CONVEXE fait CONVERGER les rayons → R > 0 • La lentille est une combinaison de deux dioptres. • Si l’assemblage fait CONVERGER les rayons, elle est dite CONVERGENTE et sa distance focale f > 0 • FOYER OBJET situé du côté OBJET • FOYER IMAGE situé du côté IMAGE RÉELLE • Si l’assemblage fait DIVERGER les rayons, elle est dite DIVERGENTE et sa distance focale f < 0 • FOYER OBJET situé du côté OPPOSÉ à l’objet • FOYER IMAGE situé du côté OBJET • IMAGE RÉELLE est situé du côté de la lentille OPPOSÉ à l’OBJET → q > 0 et p > 0 • IMAGE VIRTUELLE est situé du même côté de la lentille que l’OBJET → q < 0 et p > 0

Dioptres Convexe, Convergente, R > 0, p > 0, q > 0, m < 0 Concave, Divergente, R < 0, p > 0, q < 0, m > 0

Rayons principaux (approximation paraxiale) 1. Rayon passant par le centre de la lentille n’est pas dévié 2. Rayon parallèle à l’axe optique ressort en passant par le foyer image F’ 3. Rayon passant par le foyer F ressort parallèle à l’axe optique Image Objet Image Lentille divergente f < 0, p > 0, q < 0, m > 0 Objet Lentille convergente f > 0, p > 0, q > 0, m < 0

Équations importantes • Formule des dioptres sphériques • Grandissement transversal des dioptres sphériques • Formule des opticiens • Formule des lentilles minces • Convention des signes: • lentille convergente → f > 0 • lentille divergente → f < 0 • Grandissement transversal pour une lentille mince • Grossissement

Loupe • Lentille convergente qui donne un image virtuelle agrandie

Microscope composé qoc d pob qob Objectif poc l β Oculaire

Télescope – lunette astronomique α β Objectif Oculaire

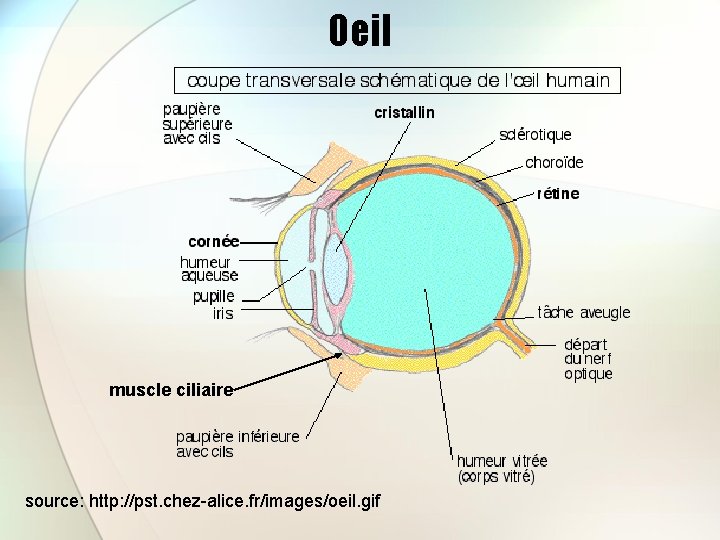

Oeil muscle ciliaire source: http: //pst. chez-alice. fr/images/oeil. gif
