Der anlagentechnische Brandschutz Ansteuerung BMA SAA der Haustechnik
Der anlagentechnische Brandschutz Ansteuerung BMA SAA der Haustechnik, Lüftung, Türen Aufzüge. . . Brandmeldeanlagen Sprachalarmanlagen, Evakuierung . . wirkt nur gemeinsam RWA Rauch- und Wärmeabzugsanlagen Rauch- und Wärmeabzug Einführung Ansteuerung weitere Systeme (z. B. EMA, Video. . ) V 2. 4 FLA Feuerlöschanlagen Folie 1 von 20
Der anlagentechnische Brandschutz Rauch- und Wärmeabzug Einführung V 2. 4 Folie 2 von 20
Der anlagentechnische Brandschutz Rauch- und Wärmeabzug Einführung V 2. 4 Folie 3 von 20
Der anlagentechnische Brandschutz PKW Energiefreisetzung Rauchvolumen Kühlschrank 5 MW Energiefreisetzung 20 m³/s (72. 000 m³/h) Rauchvolumen PC-Drucker Energiefreisetzung Rauchvolumen Rauch- und Wärmeabzug Einführung 300 KW 0, 5 m³/s (1. 800 m³/h) 500 KW 1, 5 m³/s (5. 400 m³/h) Kleiderständer Energiefreisetzung 300 KW Rauchvolumen 1, 0 m³/s (3. 600 m³/h) V 2. 4 Folie 4 von 20

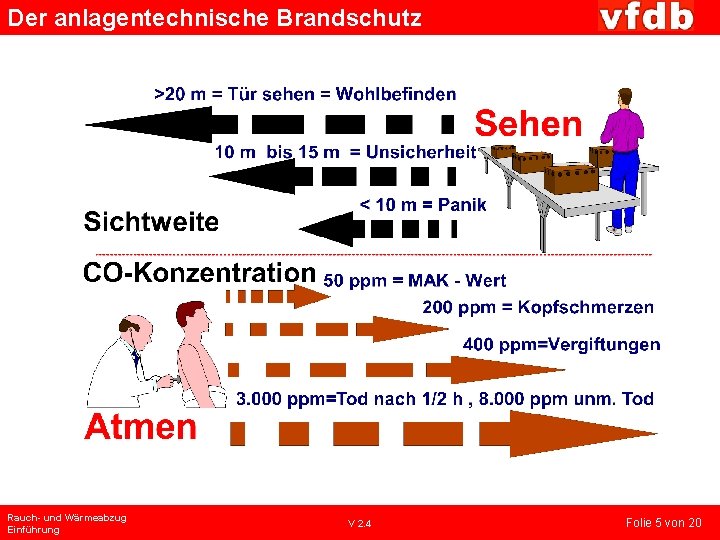

Der anlagentechnische Brandschutz Rauch- und Wärmeabzug Einführung V 2. 4 Folie 5 von 20
Der anlagentechnische Brandschutz Auch die Feuerwehr muss sehen können (Raum nicht verraucht) Rauch- und Wärmeabzug Einführung V 2. 4 Folie 6 von 20
Der anlagentechnische Brandschutz Auch die Feuerwehr muss sehen können (etwa 2 bis 3 Minuten nach Brandbeginn) Rauch- und Wärmeabzug Einführung V 2. 4 Folie 7 von 20
Der anlagentechnische Brandschutz Auch die Feuerwehr muss sehen können (etwa 5 bis 6 Minuten nach Brandbeginn) Rauch- und Wärmeabzug Einführung V 2. 4 Folie 8 von 20
Der anlagentechnische Brandschutz Auch die Feuerwehr muss sehen können Sichtverbesserung durch eine Wärmebildkamera bringt • während des Brandes meist (zu) viele Reflexe, um z. B. Personen aufzufinden • nach dem Ablöschen gute Hilfe beim Auffinden von Glutnestern Rauch- und Wärmeabzug Einführung V 2. 4 Folie 9 von 20
Der anlagentechnische Brandschutz Entdeckung, Alarmierung Flucht, Rettung Innenangriff Außenangriff Übergriffe verhindern Personenschutz Sachschutz Abwehrender Brandschutz Brandvermeidung Anlagentechnischer Brandschutz Organisatorischer Brandschutz Rauch- und Wärmeabzug Einführung V 2. 4 Folie 10 von 20
Der anlagentechnische Brandschutz Methoden der Entrauchung • Ausspülung (Verdünnung) Querlüften Lüftungsanlagen • zu geringe Volumenströme, • Zuluft meist von oben • Brandschutzklappen schließt automatisch t h c i h c S e • keine autarke Stromversorgung m ar h c u ra e n t i h e c • zu geringe thermische Stabilität K u a rr e v s alle Rauch- und Wärmeabzug Einführung V 2. 4 Folie 11 von 20
Der anlagentechnische Brandschutz Methoden der Entrauchung: Verdünnen, Wand- oder Dachöffnungen mit 24 V-Elektroöffner Vorteil einfache Bedienung, zur Lüftung geeignet Betrieb Keine Einweisung erforderlich Scheibe eindrücken, Knopf drücken Kontrolle Betreiber Glasscheibe, Plombe und sichtbare Leitungen unbeschädigt Auslösestation zugänglich, grüne Leuchtdiode Haustüre (Zuluft) feststellbar Rückstellung Eingewiesene Person Wartung Jährlich durch Fachfirma Rauch- und Wärmeabzug Einführung V 2. 4 Folie 12 von 20
Der anlagentechnische Brandschutz Methoden der Rauchfreihaltung Rauch-Differenz-Druck-Systeme RDA Überdruck innerhalb des geschützten Raumes i e fr h c u ra Rauch- und Wärmeabzug Einführung V 2. 4 Folie 13 von 20
Der anlagentechnische Brandschutz Methoden der Rauchfreihaltung • Bildung einer raucharmen Schicht (unten) und Rauchschicht (oben) mit stabiler Rauchschichtgrenze durch NRA (Natürliche Rauchabzugsanlage) durch MRA (Maschinelle Rauchabzugsanlage) Rauch- und Wärmeabzug Einführung V 2. 4 Folie 14 von 20
Der anlagentechnische Brandschutz Keine raucharmen Schicht raucharme Schicht Geringe Sichtweite Heiße Brandgase Gefahr der Durchzündung Schichtung der Brandgase gute Sicht niedrigere Temperaturen schnelle Brandbekämpfung Rauch- und Wärmeabzug Einführung V 2. 4 Folie 15 von 20
Der anlagentechnische Brandschutz Rauch- und Wärmeabzug Einführung V 2. 4 Folie 16 von 20
Der anlagentechnische Brandschutz RWA NRA Rauch- und Wärmeabzug Einführung MRA RDA V 2. 4 WA Folie 17 von 20
Der anlagentechnische Brandschutz Farbe der RWA-Auslöser Rauch- und Wärmeabzug Einführung V 2. 4 Folie 18 von 20
Der anlagentechnische Brandschutz Prüfen, Warten, Instandsetzen Wie ist zu warten ? . . nach den jeweiligen Herstellervorgaben (DIN 18232). . nach den jeweiligen Errichtervorgaben (Vd. S/CEA 4020) Wartungsarbeiten dürfen nur von für die NRA qualifizierten Fachfirmen durchgeführt werden. (DIN 18232 -2) Zu Beginn. . Kontrolle der Anlage auf bauliche Veränderungen, Beschädigungen, Beeinträchtigungen Rauch- und Wärmeabzug Einführung V 2. 4 Folie 19 von 20
Der anlagentechnische Brandschutz Ansteuerung BMA SAA der Haustechnik, Lüftung, Türen Aufzüge. . . Brandmeldeanlagen Sprachalarmanlagen, Evakuierung . . wirkt nur gemeinsam RWA Rauch- und Wärmeabzugsanlagen Rauch- und Wärmeabzug Einführung Ansteuerung weitere Systeme (z. B. EMA, Video. . ) V 2. 4 FLA Feuerlöschanlagen Folie 20 von 20
