Dept. of Biomed. Eng. BME 302: Medical Instrumentation Kyung Hee Univ. Biomedical Instrumentation REPORT #11 2012103843 원지혜 1 원지혜

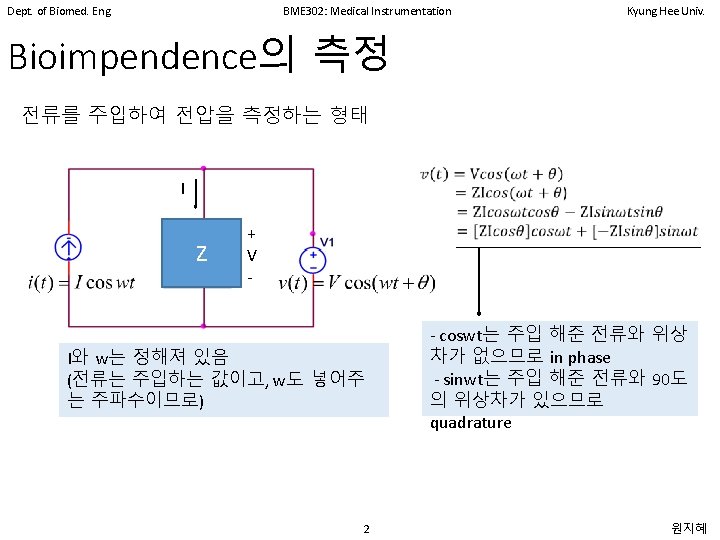

Dept. of Biomed. Eng. BME 302: Medical Instrumentation Kyung Hee Univ. Phase – sensitive Demodulation : 최대의 SNR로 Z를 측정하는 방법 i(t) V(t )t Cos wt X X I(전류) V(전압 ) Sin wt 한 주기 동안의 평균치 를 구함 (Low pass filtering) : 실수 부(in phase component) : 허수 부(quadrature component) 3 원지혜
Dept. of Biomed. Eng. BME 302: Medical Instrumentation Kyung Hee Univ. Design for Electrical Safety 예 1) (안전하지 않음) H N G DC Power supply + - Vo ADC MCU LCD 환자, Power supply, 그 밖에 회로들을 모두 Earth ground로 연결함 ->Hot 부분이 환자의 머리와 연결되는 경우, 감전사 할 위험이 있다. ∴환자 몸, DC supply, 그 밖의 전자회로 모두 earth ground 연결되면 안 됨. 4 원지혜
Dept. of Biomed. Eng. BME 302: Medical Instrumentation Kyung Hee Univ. Design for Electrical Safety 설계 방법 1(안전) Isolation Barrier Transi stor + - ADC Optocoupler MCU H N G MCU DC Power supply Display Comm 기준 전위 점을 기준으로 하던 것이 led transistor를 통하 여 earth ground로 바뀜. ->신호를 빛을 이용하여 넘김 5 원지혜
Dept. of Biomed. Eng. BME 302: Medical Instrumentation Kyung Hee Univ. Design for Electrical Safety ※ Optocoupler와 같이 신호를 넘기는 역할을 하는 다른 장치 1. Isolation transformer : 자장을 이용하여 신호를 넘긴다. 2. DC-DC Converter : 발진되는 고주파 정현 파 신호를 넘겨서 정류한다. Isolation Barrier 설계 방법 2(안전) 무선 참고) ADC, MCU를 오른쪽에 설치. Analog signal을 optocoulpler 로 넘기는 방법. ->but 왜곡이 많이 발생하 므로 잘 사용하지 않음 Display, 전원 (Battery) 6 원지혜
