Dept. of Biomed. Eng. BME 207: Basic Electronic Circuits Kyung Hee Univ. Ch. 6 주파수 응답과 시스템개념 2013103792 2013103814 2013103819 2013103820 2013103831 www. ejwoo. com 1 김하린 오희재 이연재 이은별 주혜진 학생 작성 강의록

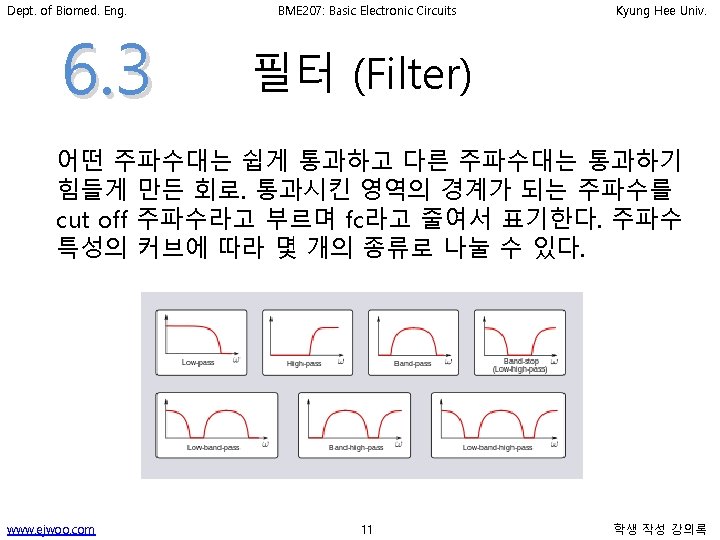

Dept. of Biomed. Eng. BME 207: Basic Electronic Circuits Kyung Hee Univ. 목차 www. ejwoo. com 6. 1 정현파 주파수 응답 6. 2 푸리에 해석 6. 3 필터 2 학생 작성 강의록

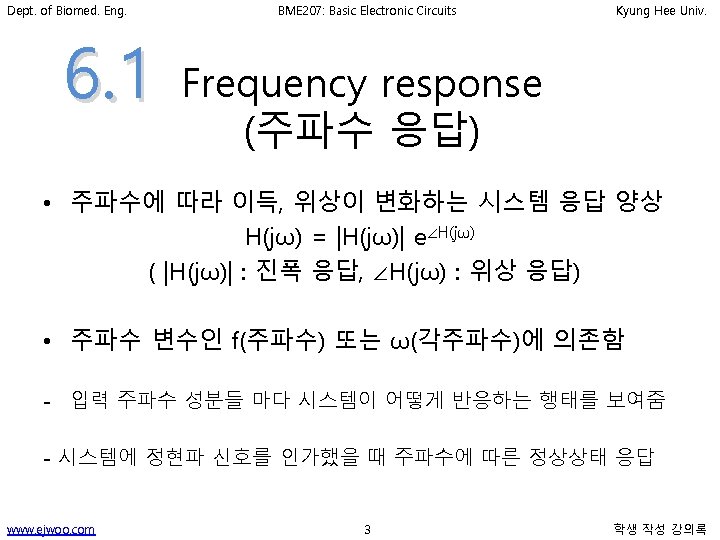

Dept. of Biomed. Eng. BME 207: Basic Electronic Circuits Kyung Hee Univ. ( 주파수영역 : 주파수응답 H(jω) ) 전달 함수 : 주파수 응답 함수: www. ejwoo. com 4 학생 작성 강의록
Dept. of Biomed. Eng. BME 207: Basic Electronic Circuits Kyung Hee Univ. * Frequency Response function 의 크기와 위상 크기(magnitude) 또는 이득(gain) : 위상(phase) : www. ejwoo. com 5 학생 작성 강의록

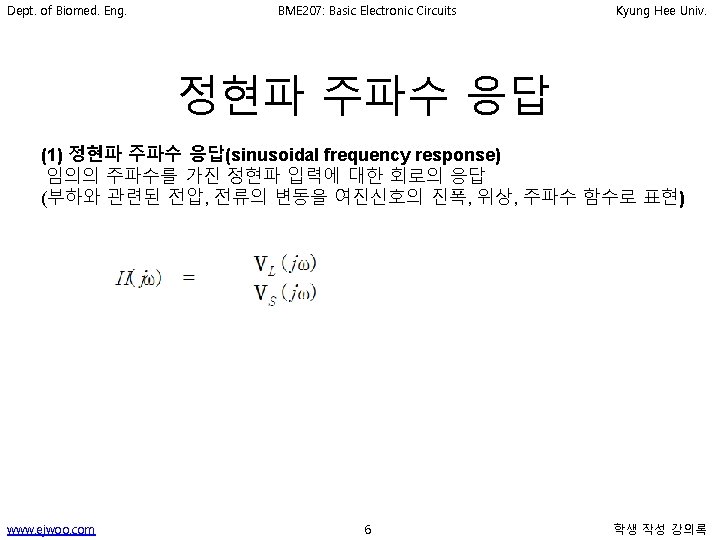

Dept. of Biomed. Eng. BME 207: Basic Electronic Circuits Kyung Hee Univ. 정현파 주파수 응답 → VL(jω)는 VS(jω)가 위상 이동(phase-shifted)되고 진폭이 스케일 (amplitude-shifted)됨. www. ejwoo. com 7 학생 작성 강의록

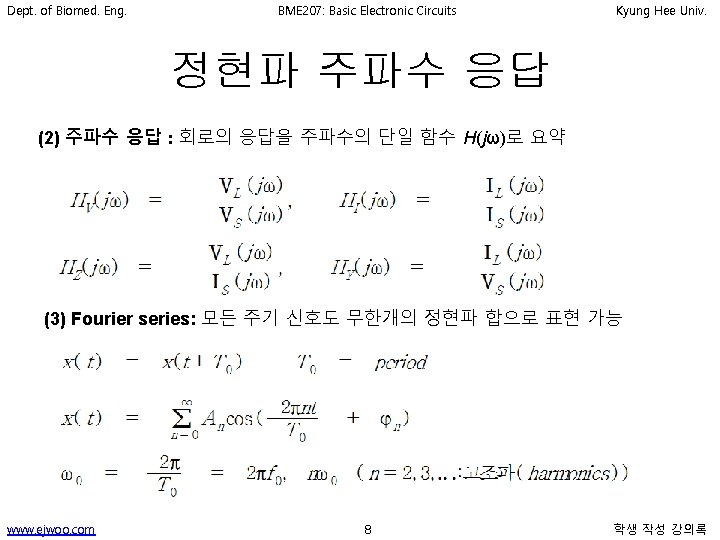

Dept. of Biomed. Eng. 6. 2 BME 207: Basic Electronic Circuits Kyung Hee Univ. Fourier analysis • Fourier series : 주기함수를 기본적인 조화함수인 삼각함 수 또는 복소 지수 함수의 급수로 나타낸 것 • Fourier transform : 한 함수를 인자로 받아 다른 함수로 변환하는 선형 변환 임의의 주기 함수는 상수와 fundamental frequency 와 그 고조파들의 합 : period : fundamental frequency : fundamental angular frequency : harmonics www. ejwoo. com 9 학생 작성 강의록
Dept. of Biomed. Eng. www. ejwoo. com BME 207: Basic Electronic Circuits Kyung Hee Univ. 10 학생 작성 강의록

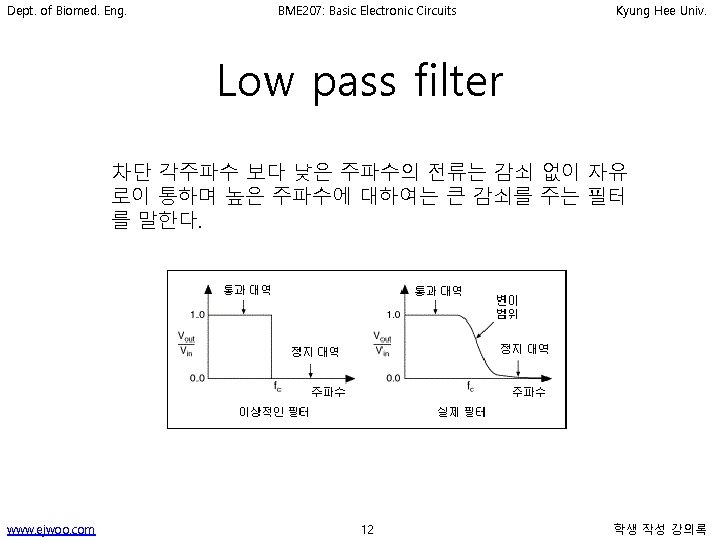

Dept. of Biomed. Eng. www. ejwoo. com BME 207: Basic Electronic Circuits Kyung Hee Univ. 13 학생 작성 강의록

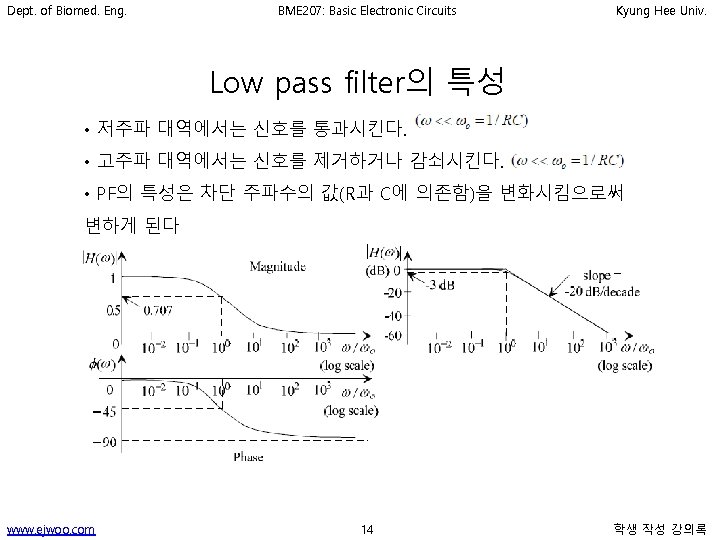

Dept. of Biomed. Eng. www. ejwoo. com BME 207: Basic Electronic Circuits Kyung Hee Univ. 16 학생 작성 강의록

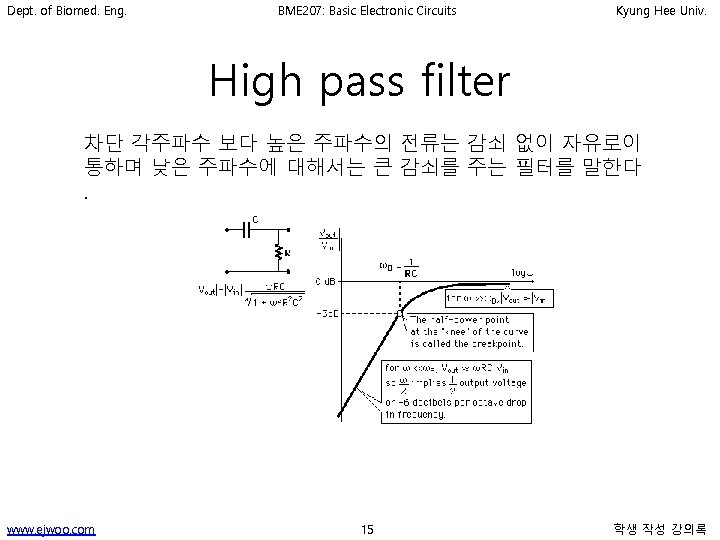

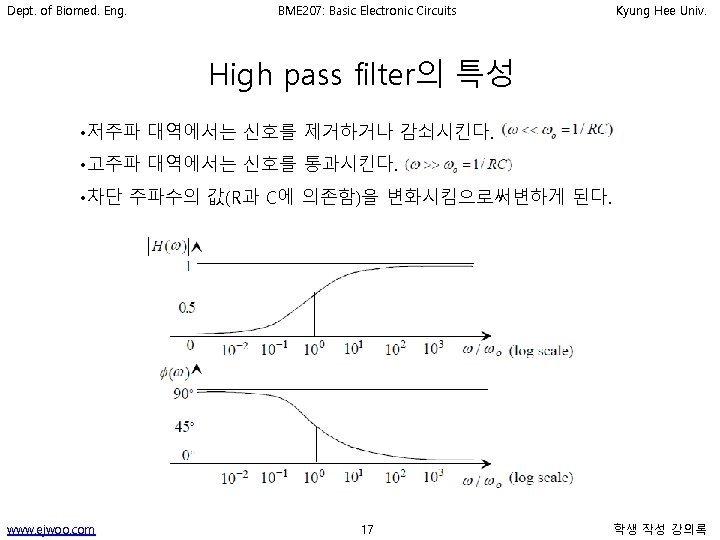

Dept. of Biomed. Eng. BME 207: Basic Electronic Circuits Kyung Hee Univ. MATLAB을 이용한 비교 Low pass Filter High pass Filter www. ejwoo. com 18 학생 작성 강의록
