Deployment Diagram Deployment Diagram Deploymentphysical diagram menggambarkan detail

Deployment Diagram

Deployment Diagram Deployment/physical diagram menggambarkan detail bagaimana komponen di-deploy dalam infrastruktur sistem, di mana komponen akan terletak (pada mesin, server atau piranti keras apa), bagaimana kemampuan jaringan pada lokasi tersebut, spesifikasi server, dan hal-hal lain yang bersifat fisikal Sebuah node adalah server, workstation, atau piranti keras lain yang digunakan untuk men-deploy komponen dalam lingkungan sebenarnya. Hubungan antar node (misalnya TCP/IP) dan requirement dapat juga didefinisikan dalam diagram ini Deployment diagram digunakan untuk melayani pemodelan hardware yang digunakan dalam implementasi sistem dan asosiasinya antara komponen-komponen tersebut. Elemen yang digunakan dalam deployment diagram adalah nodes (ditunjukkan sebagai sebuah cube), komponen (ditunjukkan sebagai sebuah kotak bujursangkar) dan juga asosiasi.

• Deployment diagram ini menunjukkan hardware yang digunakan pada jaringan kantor yang kecil. Application server (node) terhubung dengan database server (node) dan database client (component) sudah terinstall dalam application server. Workstation juga terhubung (association) dengan application server dan juga ke printer.

Deployment Diagram • Menggambarkan arsitektur system • Pemetaan software(component pada component diagram) yang jalan di sebuah hardware (node pada deployment diagram) • Software component tidak selalu menggambarkan setiap software component yang ada pada sebuah Komputer(system operasi/Microsoft Office, dll), akan tetapi software component tersebut akan digambarkan ketika ada hubungan dengan pengimplementasian sebuah system • Menggambarkan bagaimana s/w dan h/w bekerja sama • Menggambarkan topologi jaringan • Artifact – Spesifikasi dari bentuk physic informasi yang digunakan atau dihasilkan – Contoh : source file, script, executable file, table di database, document word/excel, e-mail, dll – Digambarkan dengan bentuk – Dapat dihubungkan dengan component pada component diagram – Hanya digambarkan dalam sebuah node – – – – perhatikan potongan program dibawah ini yang sesuai dengan artifact yang ada: <! order. ASp>   //code style sheet <script src="tgl. js"> //javascript </script>

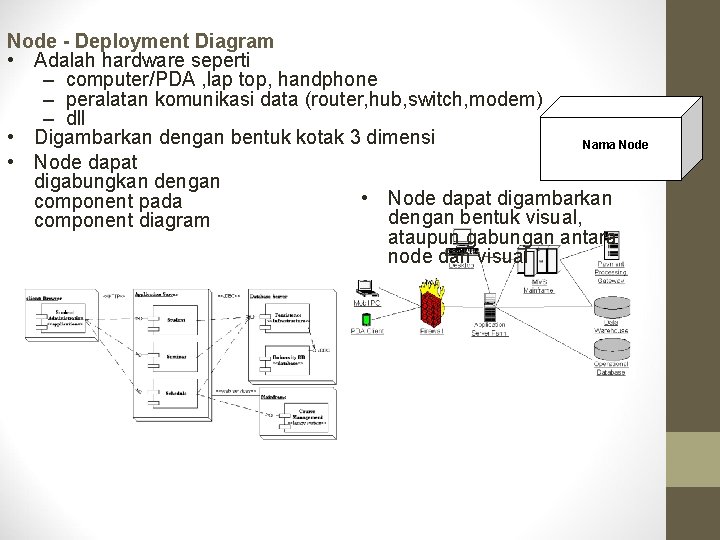

Node - Deployment Diagram • Adalah hardware seperti – computer/PDA , lap top, handphone – peralatan komunikasi data (router, hub, switch, modem) – dll • Digambarkan dengan bentuk kotak 3 dimensi Nama Node • Node dapat digabungkan dengan • Node dapat digambarkan component pada dengan bentuk visual, component diagram ataupun gabungan antara node dan visual

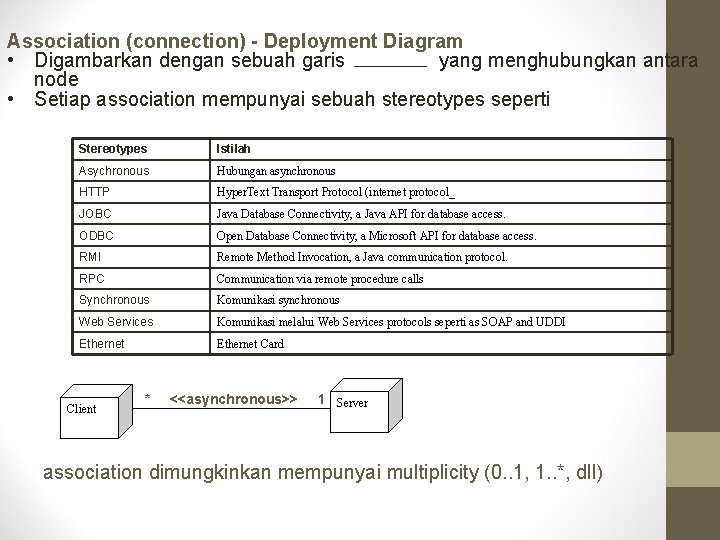

Association (connection) - Deployment Diagram • Digambarkan dengan sebuah garis yang menghubungkan antara node • Setiap association mempunyai sebuah stereotypes seperti Stereotypes Istilah Asychronous Hubungan asynchronous HTTP Hyper. Text Transport Protocol (internet protocol_ JOBC Java Database Connectivity, a Java API for database access. ODBC Open Database Connectivity, a Microsoft API for database access. RMI Remote Method Invocation, a Java communication protocol. RPC Communication via remote procedure calls Synchronous Komunikasi synchronous Web Services Komunikasi melalui Web Services protocols seperti as SOAP and UDDI Ethernet Card Client * <<asynchronous>> 1 Server association dimungkinkan mempunyai multiplicity (0. . 1, 1. . *, dll)

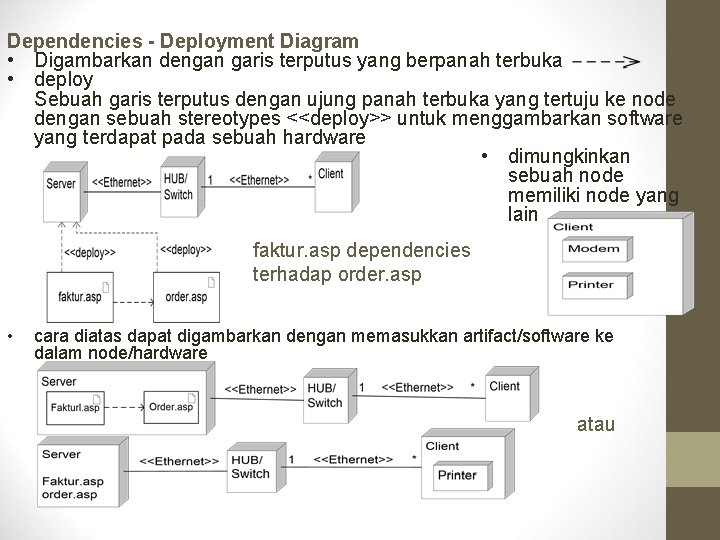

Dependencies - Deployment Diagram • Digambarkan dengan garis terputus yang berpanah terbuka • deploy Sebuah garis terputus dengan ujung panah terbuka yang tertuju ke node dengan sebuah stereotypes <<deploy>> untuk menggambarkan software yang terdapat pada sebuah hardware • dimungkinkan sebuah node memiliki node yang lain faktur. asp dependencies terhadap order. asp • cara diatas dapat digambarkan dengan memasukkan artifact/software ke dalam node/hardware atau

Manifest - Deployment Diagram • bentuk fisik dari artifact • digambarkan dengan sebuah garis terputus dengan ujung panah terbuka yang tertuju ke component dengan sebuah stereotypes <<manifest>>

Interaction Overview Diagram • Sebuah jenis activity Diagram yang memperlihatkan alur control dalam system atau business process. • Setiap node/activity didalam diagram mewakili interaction diagram yang lain • Interaction Overview Diagram menggunakan notasi yang dipakai pada Activity diagram dan Sequence Diagram • Interaction, dilambangkan dengan gambar dibawah ini • Sd = sequence diagram

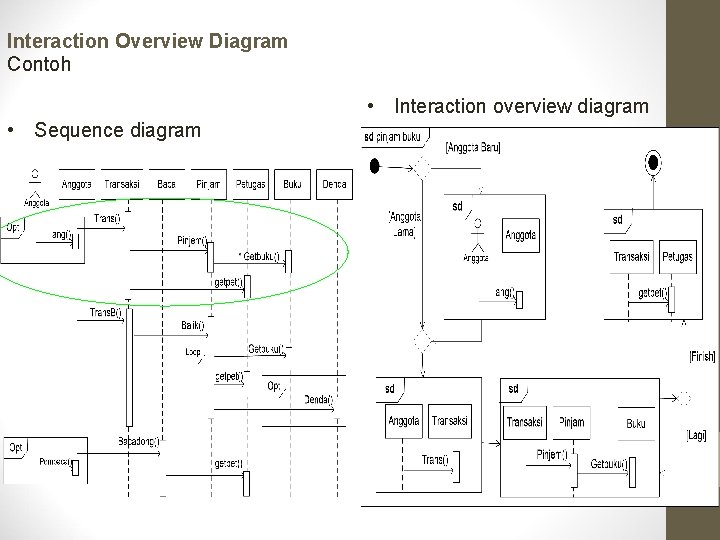

Interaction Overview Diagram Contoh • Interaction overview diagram • Sequence diagram

Timing Diagram • Memperlihatkan interaksi ketika tujuan utama diagram adalah waktu • Menggambarkan perubahan dalam state atau kondisi dari pengelompokkan instance atau tugas berlebihan • Biasanya dipakai untuk memperlihatkan perubahan dalam state object berlebihan dalam merespon ke external events • Dipakai untuk memperlihatkan perilaku dari sebuah/beberapa object melalui periode waktu • Ada 2 jenis Timing diagram yaitu – Concise/ simple notation Dipakai untuk mengeksplorasi sebuah/beberapa object melalui periode waktu keterangan gambar : ü object ü states ü Lifeline ü Timing Constrant : seminar proposed, scheduled, enrolling students, Being Taught, Final Exams, Closed | {Nov 1. . Des 31} | {jan 1. . July 31}

Timing Diagram – Robust notation State /condition Object Lifeline e Messag

Composite Structure Diagram • Menggambarkan stuktur internal dari pengelompokkan (class, component, use case), termasuk hubungan pengelompokkan ke bagian lain dari system • Collaboration • Mendefinisikan struktur dari kerjasama element/role • Ditampilkan dalam bentuk elipse dengan garis terputus, yang berisi nama collaboration • Digunakan untuk menjelaskan bagaimana system bekerja atau

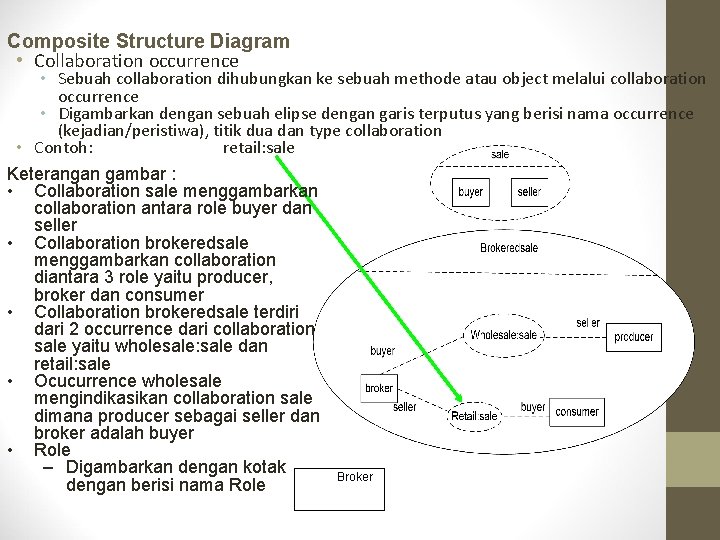

Composite Structure Diagram • Collaboration occurrence • Sebuah collaboration dihubungkan ke sebuah methode atau object melalui collaboration occurrence • Digambarkan dengan sebuah elipse dengan garis terputus yang berisi nama occurrence (kejadian/peristiwa), titik dua dan type collaboration • Contoh: retail: sale Keterangan gambar : • Collaboration sale menggambarkan collaboration antara role buyer dan seller • Collaboration brokeredsale menggambarkan collaboration diantara 3 role yaitu producer, broker dan consumer • Collaboration brokeredsale terdiri dari 2 occurrence dari collaboration sale yaitu wholesale: sale dan retail: sale • Ocucurrence wholesale mengindikasikan collaboration sale dimana producer sebagai seller dan broker adalah buyer • Role – Digambarkan dengan kotak Broker dengan berisi nama Role

Composite Structure Diagram

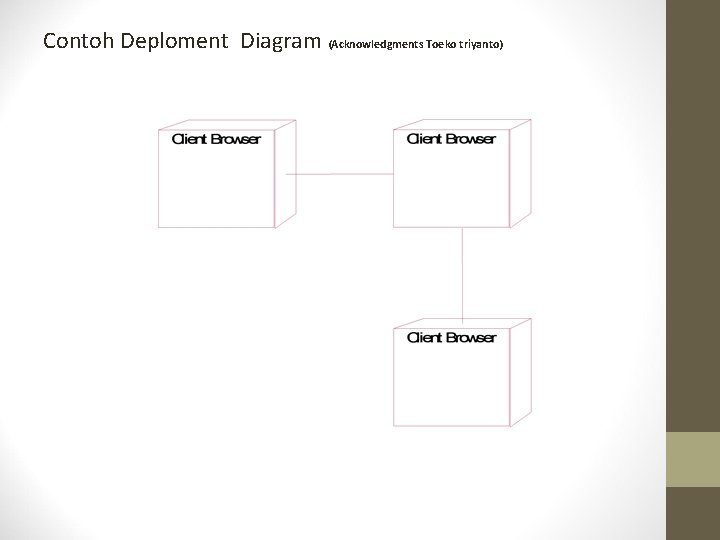

Contoh Deploment Diagram (Acknowledgments Toeko triyanto)
