DEPARTMEN FISIKA ITB Fisika Dasar IA (FI-1101) Bab 7 ELASTISITAS FI-1101© 2004 Dr. Linus Pasasa MS Bab 7 -1
FI-1101: Fisika Dasar I DEPARTMEN FISIKA ITB Bahan Cakupan q Stress q Regangan q Modulus Elastisitas (Young, Geser, Bulk q Aplikasi Dr. Linus Pasasa MS /Fisika Dasar I 2
FI-1101: Fisika Dasar I DEPARTMEN FISIKA ITB Bahan Cakupan q Stress q Regangan q Modulus Elastisitas (Young, Geser, Bulk) q Aplikasi Dr. Linus Pasasa MS /Fisika Dasar I 3
DEPARTMEN FISIKA ITB Tegangan dan Regangan Tegangan: gaya persatuan luas, dimana gaya tersebut bekerja, P = F/A Dimensi: Gaya/Luas, N/m 2 Regangan: perubahan yang dialami dibandingkan dengan keadaan awalnya, DL /Lo , DA/Ao , DV/Vo Tanpa Dimensi Tegang. Penyebab Regang. Akibat Dr. Linus Pasasa MS /Fisika Dasar I 4
DEPARTMEN FISIKA ITB Tegangan dan Regangan Lo L A F Dr. Linus Pasasa MS /Fisika Dasar I 5

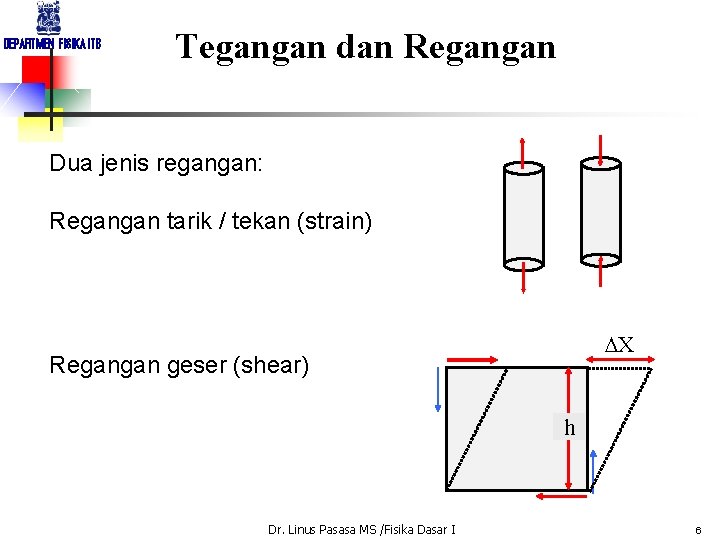

DEPARTMEN FISIKA ITB Tegangan dan Regangan Dua jenis regangan: Regangan tarik / tekan (strain) X Regangan geser (shear) h Dr. Linus Pasasa MS /Fisika Dasar I 6
DEPARTMEN FISIKA ITB Modulus Elastisitas Untuk Tegangan yang kecil, benda tegar bersifat “elastis”. Faktor perbandingan antara tegangan dan regangan didefenisikan sebagai modulus elastisitas. Tegangan = modulus elastisitas × Regangan Dr. Linus Pasasa MS /Fisika Dasar I 7
DEPARTMEN FISIKA ITB Modulus Elastisitas Modulus Young: Menggambarkan keuletan bahan, Mod. Young besar, bahan semakin susah ditarik / tekan. Modulus Geser: Menggambarkan kekakuan bahan, Mod. Geser besar, bahan semankin susah di puntir. Modulus Bulk: Menggambarkan kemampuan bahan untuk dimampatkan. Dr. Linus Pasasa MS /Fisika Dasar I 8
DEPARTMEN FISIKA ITB Modulus Young Tegangan Normal F A, gaya normal Tegangan = modulus elastisitas × Regangan Tegangan E: Modulus Young Dimensi sama dengan tegangan Dr. Linus Pasasa MS /Fisika Dasar I 9
DEPARTMEN FISIKA ITB Modulus Young Dr. Linus Pasasa MS /Fisika Dasar I 10
DEPARTMEN FISIKA ITB Modulus Geser Tegangan Geser , F A Tegangan = modulus elastisitas × Regangan geser Tegangan geser G: Modulus Geser Dimensi sama dengan tegangan Dr. Linus Pasasa MS /Fisika Dasar I 11

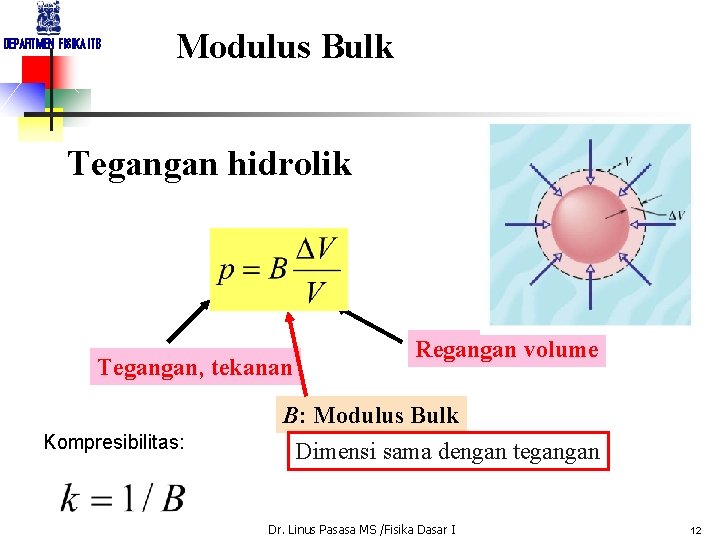

DEPARTMEN FISIKA ITB Modulus Bulk Tegangan hidrolik Tegangan, tekanan Kompresibilitas: Regangan volume B: Modulus Bulk Dimensi sama dengan tegangan Dr. Linus Pasasa MS /Fisika Dasar I 12
DEPARTMEN FISIKA ITB Kurva Tegangan-Regangan si a rm o f de astik pl Batas proporsional Tegangan b Oa: bersifat elastis d Titik patah Batas elastis c Hukum Hooke berlaku Ob: batas proporsional Material kembali ke panjang Semula jika tegangan di hilangkan a c’: permanen Bersifat plastik d : batas patah Bersifat elastis O <1% c’ Regangan 30% Dr. Linus Pasasa MS /Fisika Dasar I 13
