DENZITOMETRIJSKA MJERENJA Denzitometrija mjerenje faktora refleksije i transmisije

DENZITOMETRIJSKA MJERENJA

Denzitometrija – mjerenje faktora refleksije i transmisije fotografskih dijapozitiva, negativa, kopirnih predložaka te otisaka Upotreba – standarizacija reprodukcijskog lanca programiranje reprodukcijskog lanca kontrola proizvodnog procesa D (gustoća zacrnjenja), greška tona, sivost, prirasterskog elementa (Dot gain), prekrivanje (trapping)

Di=log 1/b = log I 0 / I Dl = f (l, c)

Prednosti- jednako stupnjevanje -matematski

Denzitometrijska mjerenja kroz tri optička filtera –referentne vrijednosti Idealna tiskarska boja –velika optička gustoća pri mjerenju kroz jedan filter, a mala kroz ostale -neželjene optičke gustoće -greška u tonu boje (hue error) Greška tona (%) = M (middle)-srednja optička gustoća H (highest) najviša optička gustoća L (low) najniža opt. gust.

Sivost boje (grayness) – određuje se pomoću najmanje nepoželjne optičke gustoće SIVOST (%) = Dr=0, 26 *100 GT=(M-L / H-L)*100 Dg=1, 44 =(1. 44 – 0, 26 / 1, 6 -0, 26)*100 = 88, 059 Db=1, 60 S =( L / H) *100= (0, 26/1, 6)*100= 16, 25

GT za žutu i purpurnu usmjerene su prema crvenoj za cyan prema plavoj M 88% R

PRIRASTERSKOG ELEMENTA (dot gain) Rasterski element – medij za simuliranje tonskih vrijednosti originala veličina rasterskog elementa – relativna rasterska površina-omjer površine elementarnog kvadratića koji je pokriven rasterskim elementom Fg i njegove ukupne površine Fo (*100=RTV) a=Fg/Fo - raster tonska vrijednost (RTV) - integralna optička gustoća Fo Di = log Fo-Fg

Jačina integralnog svjetlosnog toka koji prolazi kroz rastersko polje I jednaka je zbroju jačine svjetlosnog toka koji prolazi kroz rasterske točkice Itsat i onog koji prolazi kroz transparentne površine među njima It(1 -at)

Reflektirani svjetlosni tok čine svjetlosni tok koji se reflektira od rasterskih elemenata Irs ar i onaj koji se reflektira od podloge Ir (1 -ar)

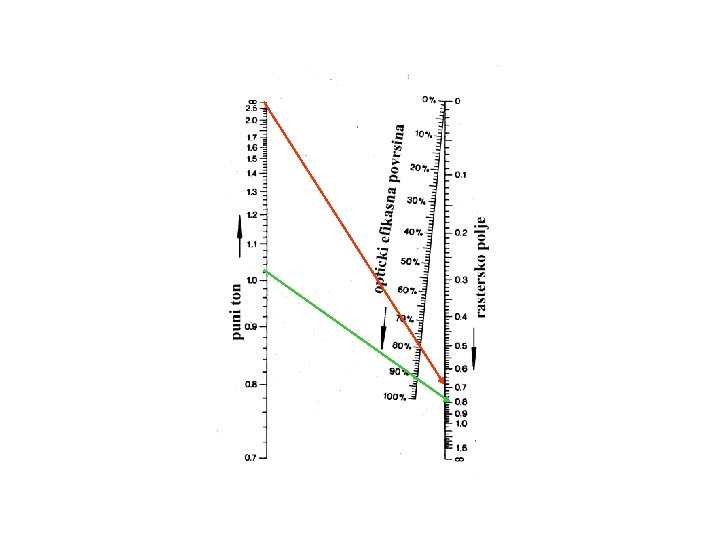

Optički efikasna površina -karakteristika koja procjenjuje raster tonske vrijednosti onako kako ih vidi ljudsko oko - koliki dio ulazne svjetlosti apsorbira rastersko polje bez obzira na realnu veličinu rasterskog elementa

Geometrijska deformacija rasterskih elemenata -definirana pomoću površine kružnog vijenca oko rasterskog elementa Element-proporcionalna površini a obrnuto proporcionalna površini rasterskog elementa RTV-ovisna o dužini kružnog vijenca (najdulji se nalaze u fazi doticanja)

Svjetlosna zamka Transparentnost papira- svjetlost reflektira u njegovoj unutrašnjosti at < ar

Optička deformacija -razlika između optički efikasne površine i teoretski definirane relativne površine -Veća od geometrijske -Ovisna o papiru, linijaturi rastera, boji i uvjetima koji vladaju u tisku

film otisak Di ad 20 0, 04 8 0, 21 42 40 0, 16 31 0, 38 64 60 0, 35 55 0, 61 84 80 0, 68 78 0, 80 93 100 3, 74 1, 01

Dot gain -veći s većom linijaturom

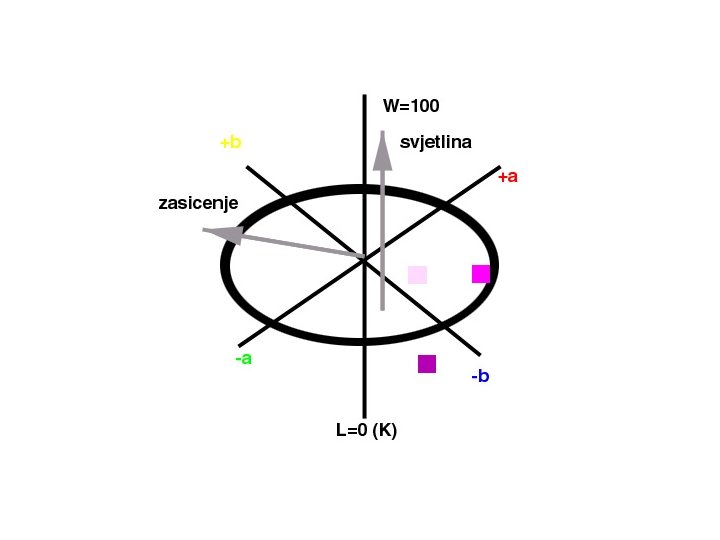

Za pretpostavljenu boju u RGB sustavu 255 0 255 treba odrediti -o kojoj boji se radi -odrediti moguću SPF krivulju , dati moguće D obojenja Prikazati boju manjeg zasićenja i manjeg intenziteta (RGB, LAB)
