DEMO Plate Cable Interface Guide June 15 2011
DEMO Plate Cable Interface Guide June. , 15. 2011 R&D Center Union Community Co. , Ltd. 1

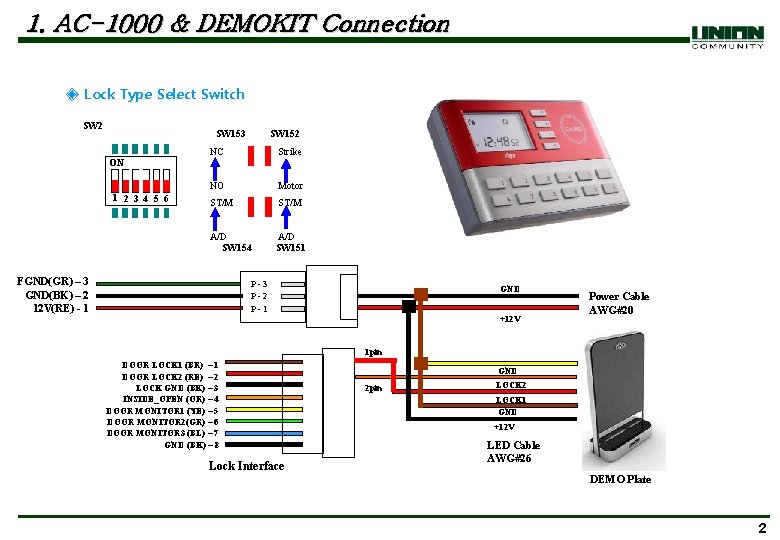

1. AC-1000 & DEMOKIT Connection ◈ Lock Type Select Switch SW 2 SW 153 SW 152 NC Strike NO Motor ST/M A/D SW 154 A/D SW 151 ON 1 2 3 4 5 6 FGND(GR) – 3 GND(BK) – 2 12 V(RE) - 1 P-3 P-2 P-1 GND +12 V Power Cable AWG#20 1 pin DOOR LOCK 1 (BR) – 1 DOOR LOCK 2 (RE) – 2 LOCK GND (BK) – 3 INSIDE_OPEN (OR) – 4 DOOR MONITOR 1 (YE) – 5 DOOR MONITOR 2(GR) – 6 DOOR MONITOR 3 (BL) – 7 GND (BK) – 8 Lock Interface GND 2 pin LOCK 2 LOCK 1 GND +12 V LED Cable AWG#26 DEMO Plate 2

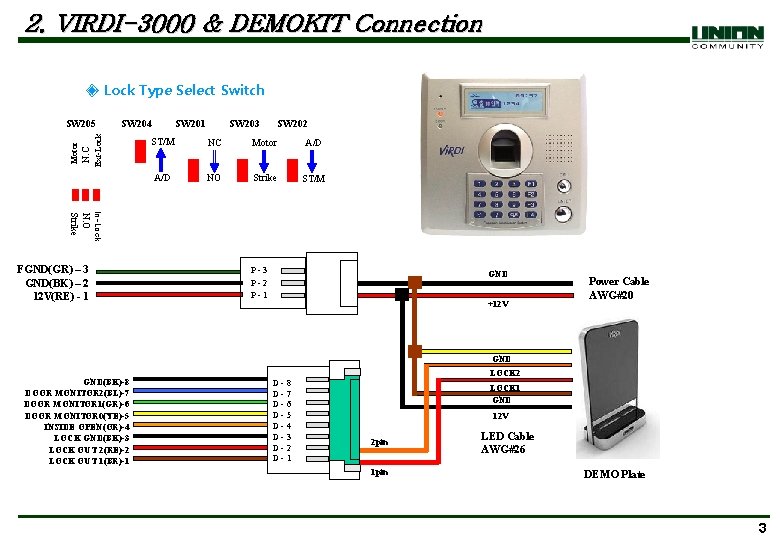

2. VIRDI-3000 & DEMOKIT Connection ◈ Lock Type Select Switch N. C SW 204 Ext-Lock Motor SW 205 SW 201 SW 203 SW 202 ST/M NC Motor A/D NO Strike ST/M In-Lock N. O Strike FGND(GR) – 3 GND(BK) – 2 12 V(RE) - 1 P-3 P-2 P-1 GND +12 V Power Cable AWG#20 GND(BK)-8 DOOR MONITOR 2(BL)-7 DOOR MONITOR 1(GR)-6 DOOR MONITOR 0(YE)-5 INSIDE OPEN(OR)-4 LOCK GND(BK)-3 LOCK OUT 2(RE)-2 LOCK OUT 1(BR)-1 LOCK 2 D-8 D-7 D-6 D-5 D-4 D-3 D-2 D-1 LOCK 1 GND 12 V 2 pin 1 pin LED Cable AWG#26 DEMO Plate 3

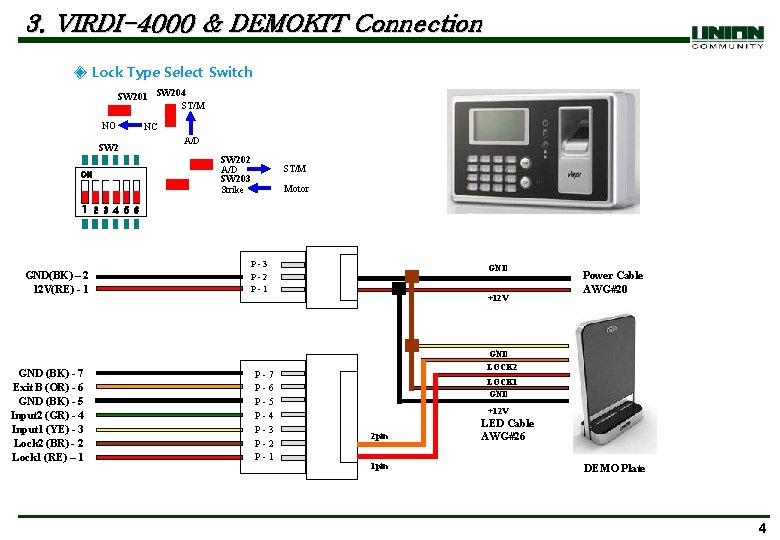

3. VIRDI-4000 & DEMOKIT Connection ◈ Lock Type Select Switch SW 201 SW 204 ST/M NO SW 2 ON NC A/D SW 202 A/D SW 203 Strike ST/M Motor 1 2 3 4 5 6 GND(BK) – 2 12 V(RE) - 1 P-3 P-2 P-1 GND +12 V Power Cable AWG#20 GND (BK) - 7 Exit B (OR) - 6 GND (BK) - 5 Input 2 (GR) - 4 Input 1 (YE) - 3 Lock 2 (BR) - 2 Lock 1 (RE) – 1 P-7 P-6 P-5 P-4 P-3 P-2 P-1 LOCK 2 LOCK 1 GND +12 V 2 pin 1 pin LED Cable AWG#26 DEMO Plate 4

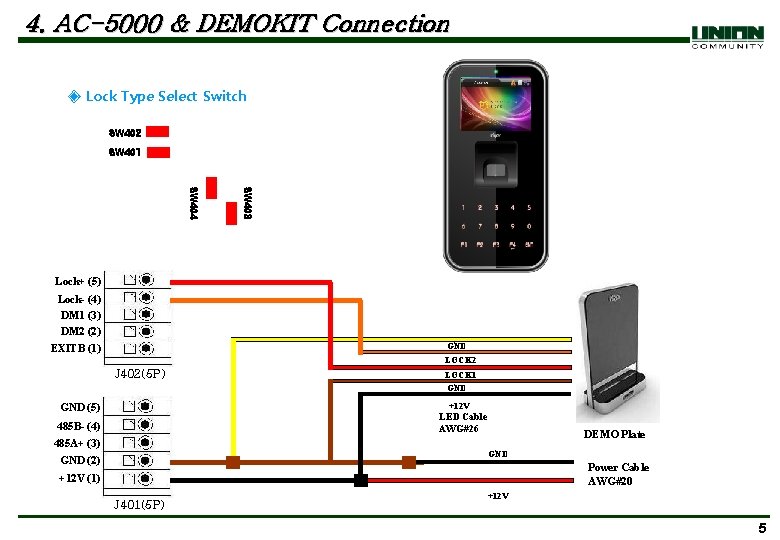

4. AC-5000 & DEMOKIT Connection ◈ Lock Type Select Switch SW 402 SW 401 SW 403 SW 404 Lock+ (5) Lock- (4) DM 1 (3) DM 2 (2) GND EXITB (1) LOCK 2 J 402(5 P) LOCK 1 GND +12 V GND (5) LED Cable AWG#26 485 B- (4) 485 A+ (3) DEMO Plate GND (2) Power Cable AWG#20 +12 V (1) J 401(5 P) +12 V 5

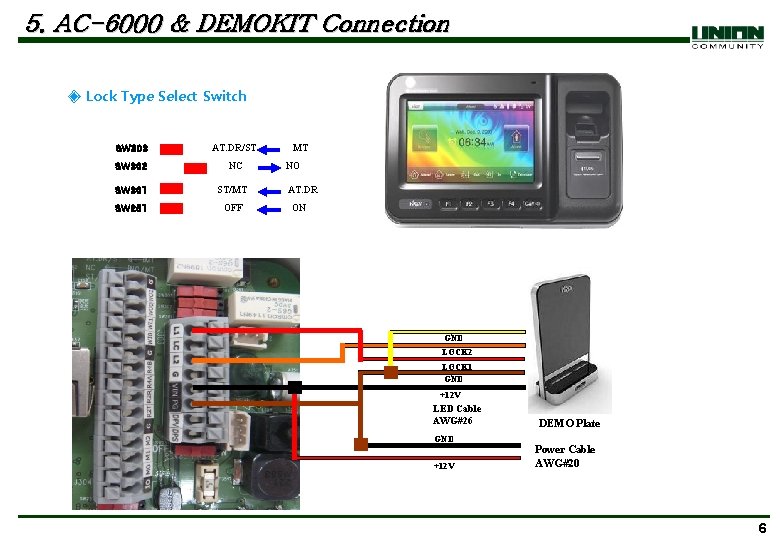

5. AC-6000 & DEMOKIT Connection ◈ Lock Type Select Switch SW 303 AT. DR/ST SW 302 NC SW 301 ST/MT SW 251 OFF MT NO AT. DR ON GND LOCK 2 LOCK 1 GND +12 V LED Cable AWG#26 GND +12 V DEMO Plate Power Cable AWG#20 6
