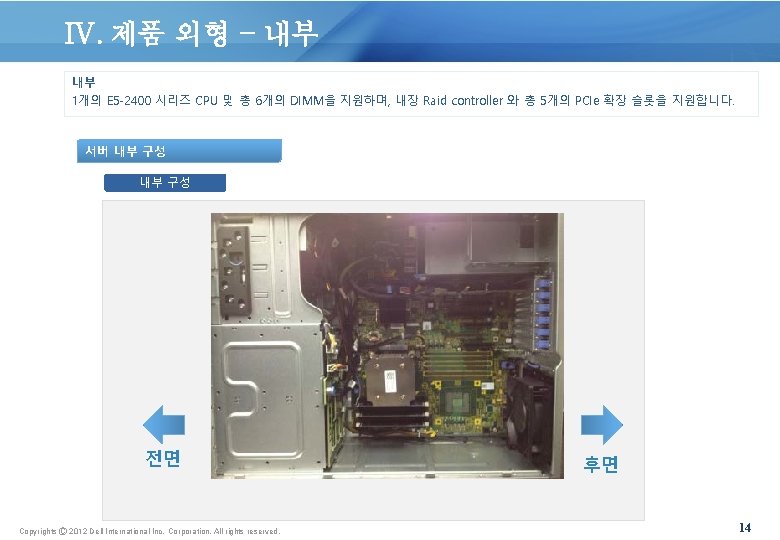

IV. 제품 외형 – 내부 내부 1개의 E 5 -2400 시리즈 CPU 및 총

IV. 제품 외형 – 샤시 크기 Chassis dimensions 19인치의 표준타워에 장착 가능하며, 5 U

V. 서버 아키텍쳐 – 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2400 제품군을

V. 서버 아키텍쳐 - 메모리 최대 6개의 메모리 DIMM을 지원을 통하여, 최대 96 GB의

V. 서버 아키텍쳐 - 스토리지 새로운 ‘PERC 8’은 RAID 컨트롤러 상의 CPU, 메모리 칩

V. 서버 아키텍쳐 - 스토리지 T 320 은 2. 5인치 최대 16개 또는 3.

V. 서버 아키텍쳐 – 전원 공급 장치 진원 공급 장치 (PSU) Platinum 등급 효율의

V. 서버 아키텍쳐 –OS 지원 업계 표준의 Microsoft Winodws Server 및 Redhat linux 또는

VI. 서버 성능 Intel 의 최신 E 5 -2400 모델을 지원함으로써 높은 성능을 제공합니다.

Slides: 34

Download presentation

DELL International Inc. 고객을 위한 Power. Edge T 320 표준 제안서 2012. 07. 09

III. 서버 기술 사양 1소켓 5 U 타워 서버인 Dell Power. Edge T 320은 엔터프라이즈급 성능과 안정성를 제공합니다. 특징 기술사양 시스템 관리 IPMI 2. 0 호환 Dell Open. Manage™ Essentials 및 Dell Management Console Dell Open. Manage Power Center Dell Open. Manage Connections: • Microsoft® System Center용 Open. Manage Integration Suite • VMware® v. Center™용 Dell 플러그인 • HP Operations Manager, IBM Tivoli® Netcool® 및 CA Network and Systems Management 타워 지원 4포스트 타워용 Ready. Rails™ 슬라이딩 레일 및 케이블 관리대 옵션(나사가 있는 홀 타워의 경우 옵션 으로 제공되는 어댑터 브래킷 필요) 운영 체제 Microsoft Windows Server® 2012 (Standard, Data Center) Microsoft Windows Server® 2008 R 2 SP 1, x 64(Hyper-V™ v 2 포함) Microsoft Windows® Small Business Server 2011 SUSE® Linux® Enterprise Server Red Hat® Enterprise Linux 내장 Hypervisor 옵션: Citrix® Xen. Server™ VMware v. Sphere Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 10

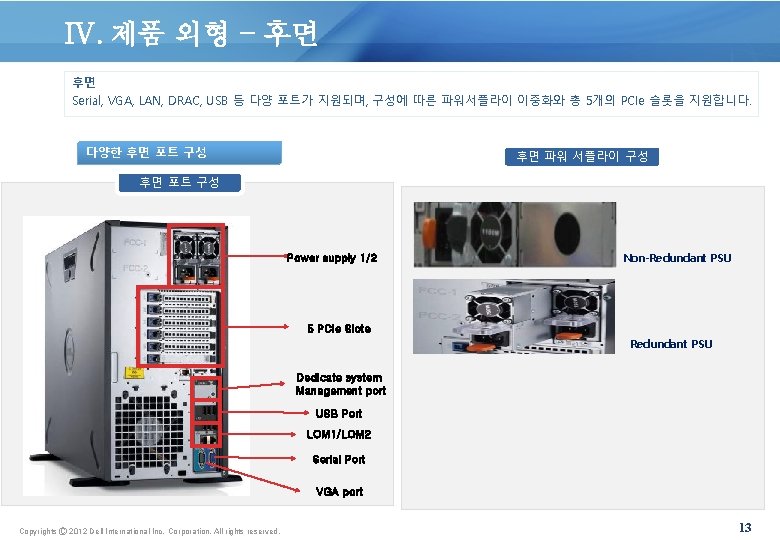

IV. 제품 외형 – 후면 후면 Serial, VGA, LAN, DRAC, USB 등 다양 포트가 지원되며, 구성에 따른 파워서플라이 이중화와 총 5개의 PCIe 슬롯을 지원합니다. 다양한 후면 포트 구성 후면 파워 서플라이 구성 후면 포트 구성 Power supply 1/2 Non-Redundant PSU 5 PCIe Slote Redundant PSU Dedicate system Management port USB Port LOM 1/LOM 2 Serial Port VGA port Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 13

IV. 제품 외형 – 샤시 크기 Chassis dimensions 19인치의 표준타워에 장착 가능하며, 5 U 의 높이를 제공합니다. Chassis dimensions (Tower Type) Xa Xb Ya Yb Yc Za with bez Zb* Zc Max Sys Wgt (Kg) 218 304. 5(foot opened) 307. 9(Caster Width) 430. 3 443. 3(to foot) 471. 3(to caseter) 16. 4 542. 2 578. 42(to RDN PSU handle) 29. 55 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 15

IV. 제품 외형 – 샤시 크기 Chassis dimensions 19인치의 표준타워에 장착 가능하며, 5 U 의 높이를 제공합니다. Chassis dimensions (Rack Type) 37. 16 mm 573. 35 mm 482. 4 mm 430. 3 mm 538. 4 mm Maximum Configuration Weight 16 Drive 30. 2 kg 584. 05 mm Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 16

V. 서버 아키텍쳐 – 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2400 제품군을 탑재. Intel® Integrated I/O ‘Intel® Integrated I/O’를 통해 PCI Express(PCIe) 3. 0의 I/O을 프로세서로 통합, PCIe 3. 0을 최대 40 레인까지 지원합니다. Intel® Integrated I/O로 IO 지연을 최대 30% 삭감할 수 있습니다. Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 18

V. 서버 아키텍쳐 – 프로세서 최신 프로세서 Intel® Xeon® Processor E 5 -2400 제품군을 탑재. Intel® Xeon® Processor E 5 -2400 라인업 Model Speed TDP Cache Cores/ QPI threads Max memory speed Turbo E 5 -2470 2. 3 GHz 95 W 20 MB 8/16 8. 0 GT/s 1600 MT/s Yes E 5 -2440 2. 4 GHz 95 W 15 MB 6/12 7. 2 GT/s 1333 MT/s Yes E 5 -2430 L 2. 0 GHz 60 W 15 MB 6/12 7. 2 GT/s 1333 MT/s Yes E 5 -2430 2. 2 GHz 95 W 15 MB 6/12 7. 2 GT/s 1333 MT/s Yes E 5 -2420 1. 9 GHz 95 W 15 MB 6/12 7. 2 GT/s 1333 MT/s Yes E 5 -2407 2. 2 GHz 80 W 10 MB 4/8 6. 4 GT/s 1066 MT/s NA E 5 -2403 1. 8 GHz 80 W 10 MB 4/8 6. 4 GT/s 1066 MT/s NA 저전력 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 19

V. 서버 아키텍쳐 - 메모리 최대 6개의 메모리 DIMM을 지원을 통하여, 최대 96 GB의 메모리를 탑재할 수 있습니다. DDR 3 Memory module 지원 o RDIMM = Registered DIMM o UDIMM = Unbuffered DIMM q 지원 메모리 유형 6개의 DIMM 슬롯 최대 96 GB 의 메모리를 탑재 가능 Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 20

V. 서버 아키텍쳐 - 스토리지 새로운 ‘PERC 8’은 RAID 컨트롤러 상의 CPU, 메모리 칩 성능을 대폭 향상시켜 RAID의 기본 성능을 강화 하였습니다. PERC 8(Power. Edge Raid Controller 8) Usage model Entry-level Value Performance Premium performance Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. RAID Controller 제품 기능 S 110 (SWR 드라이버 기반 + 칩셋) • R 0, 1, 5, 10 • 핫 플러그 SATA HDD • 최대 드라이브 수 4개, 확장 기능 없음, Windows만 지원 H 310 (엔트리 HW RAID) H 710 (중간 수준의 성능과 기능) H 810(외부) • R 0, 1, 10, 5, 50 • 핫 플러그 • 확장, 테이프, Paththough • R 0, 1, 10, 5, 50, 6, 60 • NV 캐시 표준 • 고급 기능 세트 • R 0, 1, 10, 5, 50, 6, 60 • 고급 수준의 성능 및 기능 세트 보안 SED 및 Cache. Cade 1. 1 (SSD as Cache) 21

V. 서버 아키텍쳐 - 스토리지 T 320 은 2. 5인치 최대 16개 또는 3. 5인치 최대 8개의 디스크를 지원합니다. 지원 하드 드라이브 Form factor Type 2. 5 인치 3. 5 인치 Nearline SAS* SAS SAS SSD SATA * SATA Nearline SAS* SAS Speed (rpm) Capacities N/A 10 K 15 K N/A N/A 7. 2 K 15 K Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 500 G, 1 TB SED 300 GB, 600 GB, 900 GB SED 146 GB, 300 GB SED 200 GB, 400 GB 100 GB, 200 GB 250 GB, 500 GB, 1 TB, 2 TB, 3 TB, 4 TB 300 GB, 600 GB o 최대 8개의 3. 5인치 핫플러그 SSD, SAS, SATA 드라이브 지원 o 최대 16개의 2. 5인치 핫플러그 SSD, SAS, SATA 드라이브 지원 22

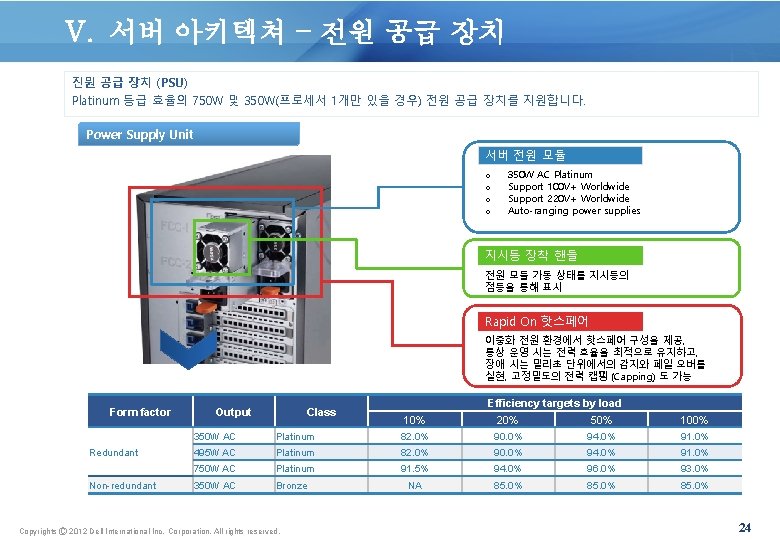

V. 서버 아키텍쳐 – 전원 공급 장치 진원 공급 장치 (PSU) Platinum 등급 효율의 750 W 및 350 W(프로세서 1개만 있을 경우) 전원 공급 장치를 지원합니다. Power Supply Unit 서버 전원 모듈 o o 350 W AC Platinum Support 100 V+ Worldwide Support 220 V+ Worldwide Auto-ranging power supplies 지시등 장착 핸들 전원 모듈 가동 상태를 지시등의 점등을 통해 표시 Rapid On 핫스페어 이중화 전원 환경에서 핫스페어 구성을 제공, 통상 운영 시는 전력 효율을 최적으로 유지하고, 장애 시는 밀리초 단위에서의 감지와 페일 오버를 실현, 고정밀도의 전력 캡핑 (Capping) 도 가능 Form factor Redundant Non-redundant Output Class 10% Efficiency targets by load 20% 50% 100% 350 W AC Platinum 82. 0% 90. 0% 94. 0% 91. 0% 495 W AC Platinum 82. 0% 90. 0% 94. 0% 91. 0% 750 W AC Platinum 91. 5% 94. 0% 96. 0% 93. 0% 350 W AC Bronze NA 85. 0% Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 24

V. 서버 아키텍쳐 –OS 지원 업계 표준의 Microsoft Winodws Server 및 Redhat linux 또는 SUSE Linux 등 다양한 OS를 지원합니다. 지원 운영체제 Operating System Platform Edition Red Hat Enterprise Linux 5. 8 x 32 x 64 N/A Red Hat Enterprise Linux 6. 2 SUSE Linux Enterprise Server 11 SP 2 SUSE Linux Enterprise Server 10 SP 4 Microsoft Windows Small Business Server 2011 x 64 N/A x 64 Standard / Premium Add-on Microsoft Windows Server 2008 R 2 with SP 1 X 64 (with Hyper-V role enabled) Web / Standard / Enterprise / Datacenter Microsoft Windows Server 2012 X 64 (with Hyper-V role enabled) Standard / Datacenter 지원 하이퍼바이저 Operating systems Vmware Citrix Red Hat Version v. Sphere v 4. 1 U 2 ESX Classic / ESXi Installable v. Sphere v 4. 1 U 2 ESXi Embedded v. Sphere v 5. 0 U 1 ESXi (one version) Xen. Server 6. 0 N/A Enterprise Virtualization 3. 0 N/A Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 32

VI. 서버 성능 Intel 의 최신 E 5 -2400 모델을 지원함으로써 높은 성능을 제공합니다. 서버 성능 http: //www. spec. org CINT 2006 Rates Hardware Vendor System Dell Inc. Power. Edge T 320 (Intel Xeon E 5 -2403, 1. 80 GHz) Power. Edge T 320 (Intel Xeon E 5 -2407, 2. 20 GHz) Power. Edge T 320 (Intel Xeon E 5 -2420, 1. 90 GHz) Power. Edge T 320 (Intel Xeon E 5 -2430, 2. 20 GHz) Power. Edge T 320 (Intel Xeon E 5 -2430 L, 2. 00 GHz) Power. Edge T 320 (Intel Xeon E 5 -2440, 2. 40 GHz) Power. Edge T 320 (Intel Xeon E 5 -2470, 2. 30 GHz) Result Baseline # Cores # Chips # Cores Per Chip 26. 6 32 36. 2 40. 3 37. 6 43. 1 48 25. 5 30. 6 34. 2 38. 2 35. 5 40. 7 45. 1 4 4 6 6 8 1 1 1 1 4 4 6 6 8 Result Baseline # Cores # Chips # Cores Per Chip 39. 2 45. 9 53. 4 58. 4 55. 1 61. 7 68. 8 38. 2 44. 8 51. 6 56. 6 53. 3 59. 6 66. 4 4 4 6 6 8 1 1 1 1 4 4 6 6 8 CFP 2006 Rates Hardware Vendor System Dell Inc. Power. Edge T 320 (Intel Xeon E 5 -2403, 1. 80 GHz) Power. Edge T 320 (Intel Xeon E 5 -2407, 2. 20 GHz) Power. Edge T 320 (Intel Xeon E 5 -2420, 1. 90 GHz) Power. Edge T 320 (Intel Xeon E 5 -2430, 2. 20 GHz) Power. Edge T 320 (Intel Xeon E 5 -2430 L, 2. 00 GHz) Power. Edge T 320 (Intel Xeon E 5 -2440, 2. 40 GHz) Power. Edge T 320 (Intel Xeon E 5 -2470, 2. 30 GHz) Copyrights Ⓒ 2012 Dell International Inc. Corporation. All rights reserved. 33
